Khớp Nối Đệm Góc WPT – Angle Bolt Pad Coupling

Mô tả

Trong các hệ thống truyền động cơ khí, việc lựa chọn khớp nối phù hợp đóng vai trò quan trọng để đảm bảo hiệu suất, độ bền và an toàn khi vận hành. Khớp nối đệm góc (Angle Bolt Pad Coupling) là một trong những giải pháp được sử dụng phổ biến nhờ khả năng truyền mô-men xoắn ổn định, giảm rung lắc và bảo vệ trục máy. Với thiết kế bu lông siết theo góc kết hợp đệm chịu lực, loại khớp nối này không chỉ giúp lắp đặt nhanh chóng mà còn dễ dàng bảo trì, mang lại hiệu quả lâu dài cho nhiều ứng dụng công nghiệp.

Khớp nối đệm góc WPT là sản phẩm từ thương hiệu WPT – Trung Quốc. Là một nhà sản xuất các khớp nối lớn và uy tín với những ưu điểm về chất lượng và giá thành cạnh tranh.

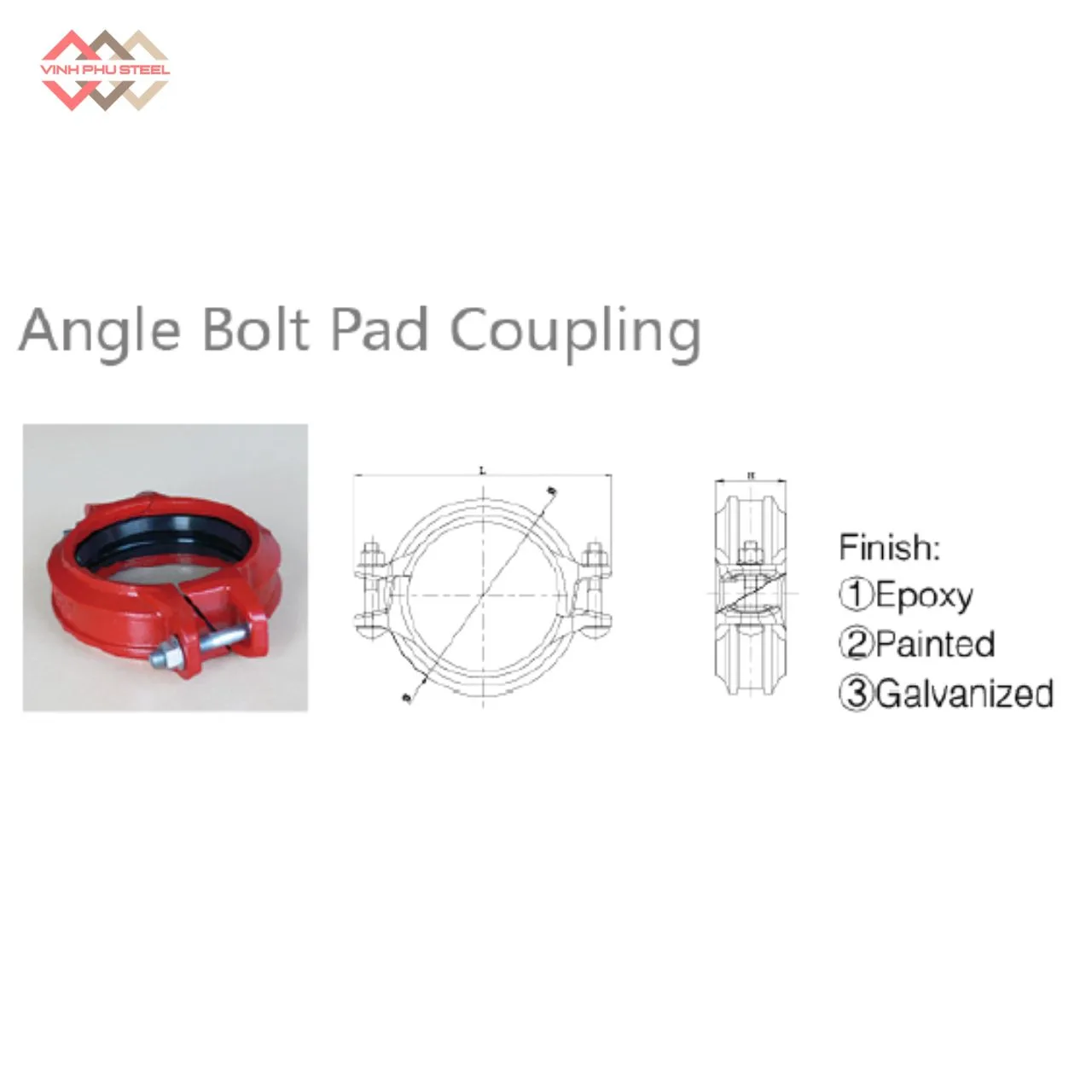

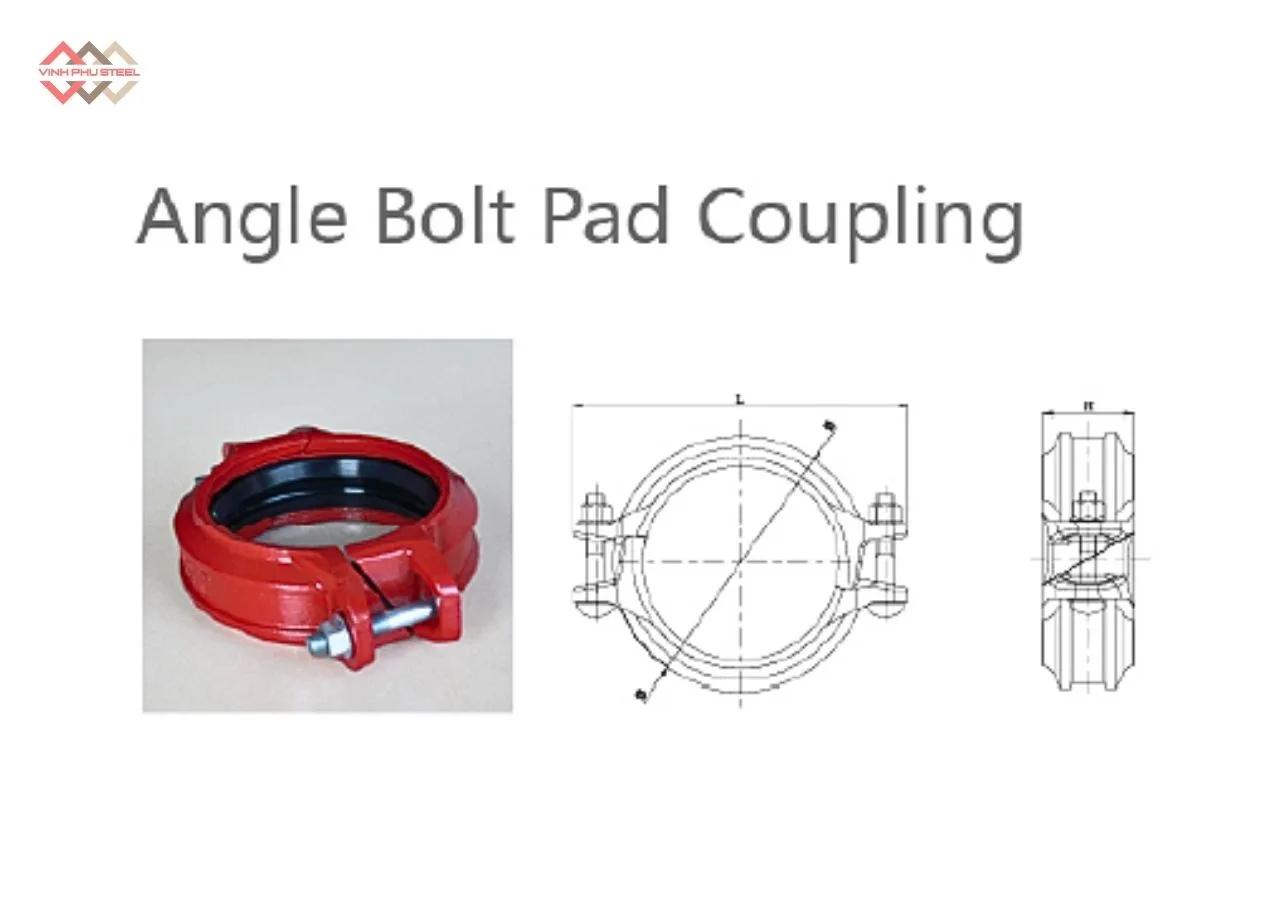

Khớp Nối Đệm Góc WPT – Angle Bolt Pad Coupling

Khớp nối đệm góc WPT (tên tiếng anh là Angle Bolt Pad Coupling WPT) là loại khớp nối cơ khí. Được ghép từ 2 mảnh ghép có bề mặt tiếp xúc góc, bên cạnh sử dụng các bu lông bố trí có thể lệch góc. Cấu tạo này giúp tăng khả năng siết chặt trục hơn.

Nhờ khả năng hấp thụ rung động từ đệm cao su, giúp bảo vệ ổ đỡ, khớp nối đệm góc WPT được ứng dụng trong các hệ thống công suất lớn như bơm ly tâm, quạt công nghiệp, máy nén khí, thiết bị khai thác mỏ và truyền động. Đây là giải pháp kết nối trục có độ tin cậy cao, dễ bảo trì và tuổi thọ lâu dài.

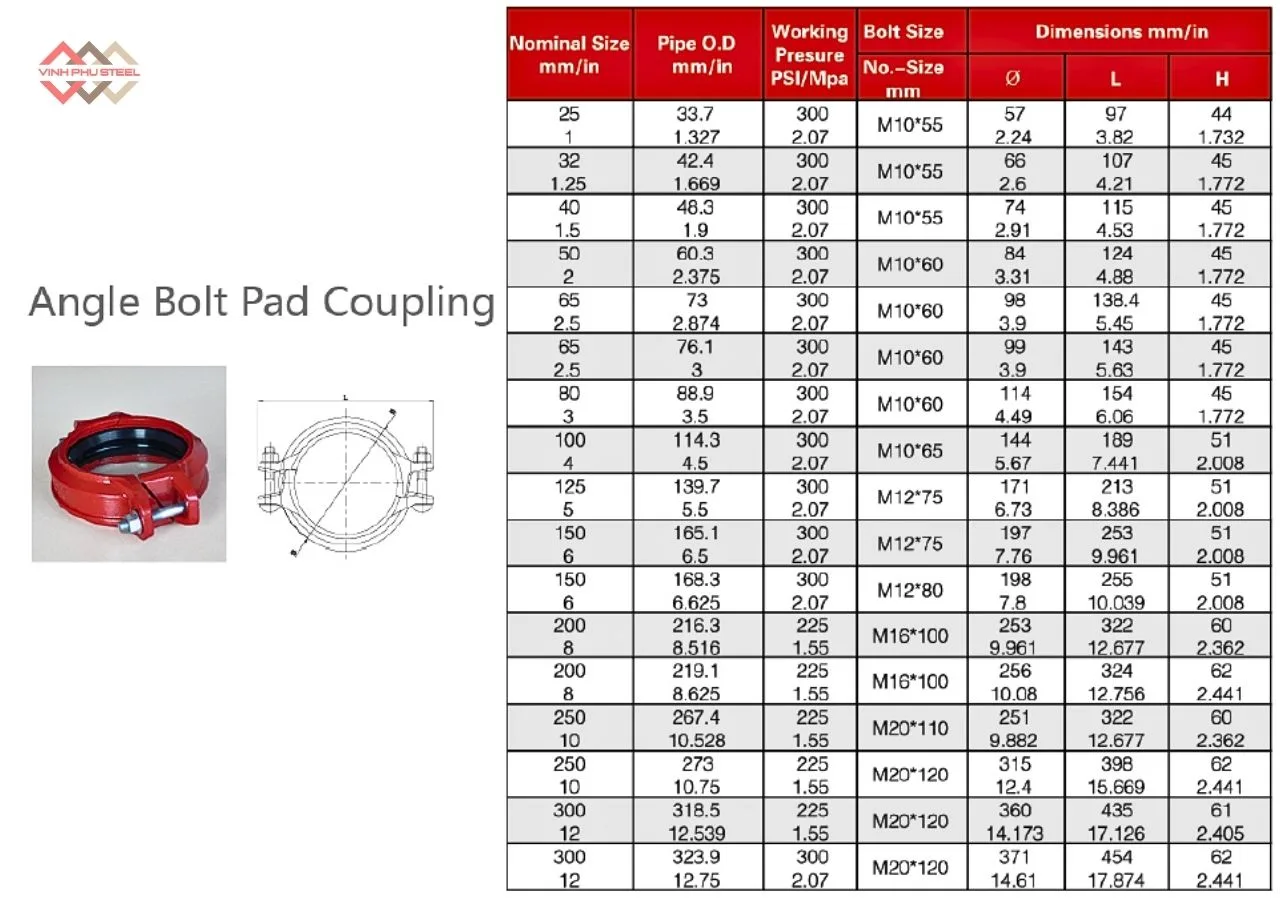

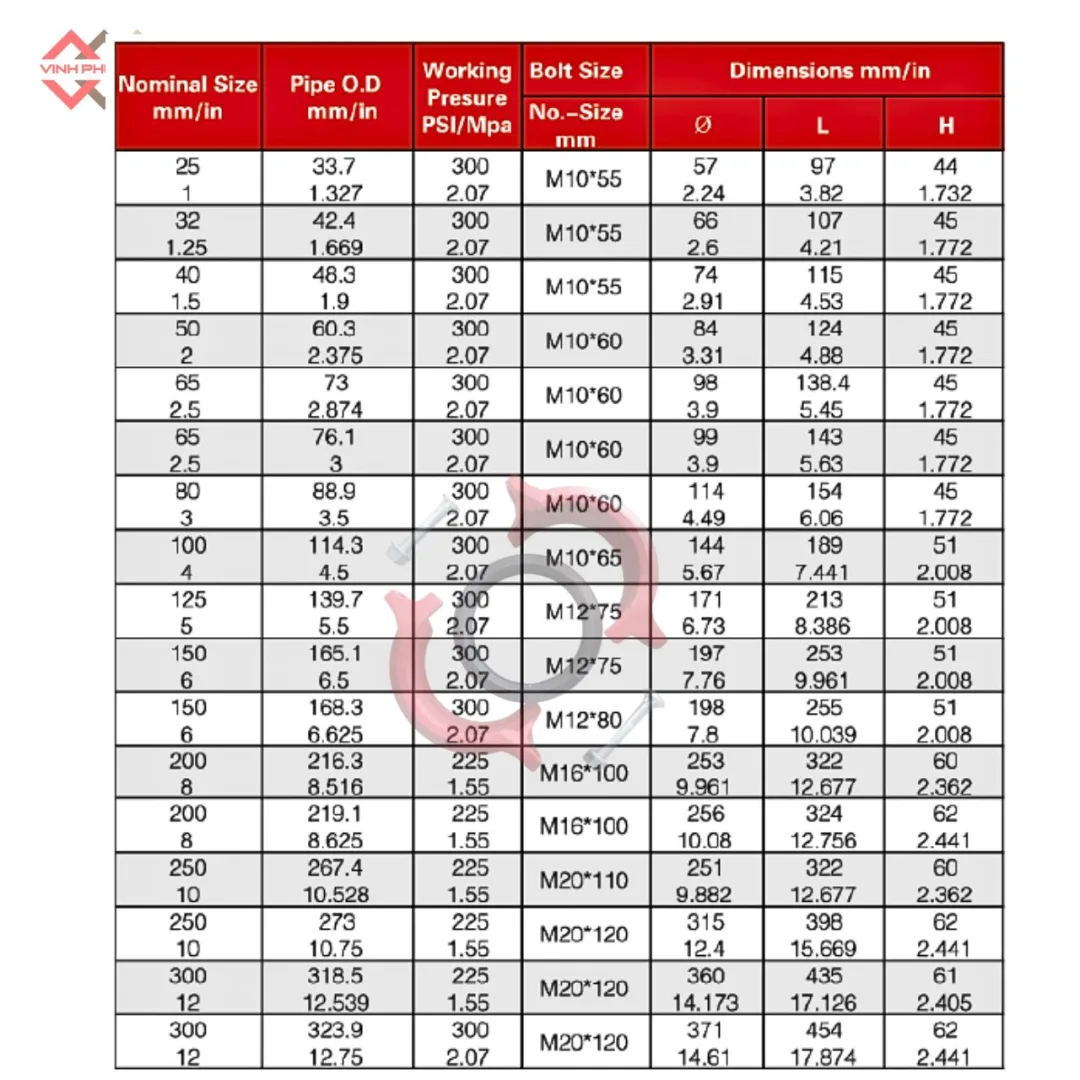

Thông số kỹ thuật sản phẩm khớp nối đệm góc WPT

Thông số chính của Angle bolt pad coupling WPT::

• Tên sản phẩm: Khớp nối đệm góc
• Dải kích thước: Từ DN25 đến DN300
• Phù hợp với: Ống thép đen tiêu chuẩn, ống PCCC, ống cơ điện
• Bề mặt:Sơn epoxy hoặc mạ kẽm, tùy chọn màu sắc theo yêu cầu.
• Vật liệu thân khớp: Gang dẻo (ASTM A536)
• Vật liệu gioăng (Gasket): EPDM, Nitrile, Silicon
• Bulong siết: Thép carbon mạ kẽm hoặc inox tùy chọn
• Áp suất làm việc: Tùy thuộc vào đường kính – thường từ 1.55 MPa đến 2.07 MP
• Kết nối: Clamp siết – dễ lắp, dễ tháo
• Tiêu chuẩn: Sản xuất theo tiêu chuẩn cơ điện và PCCC.

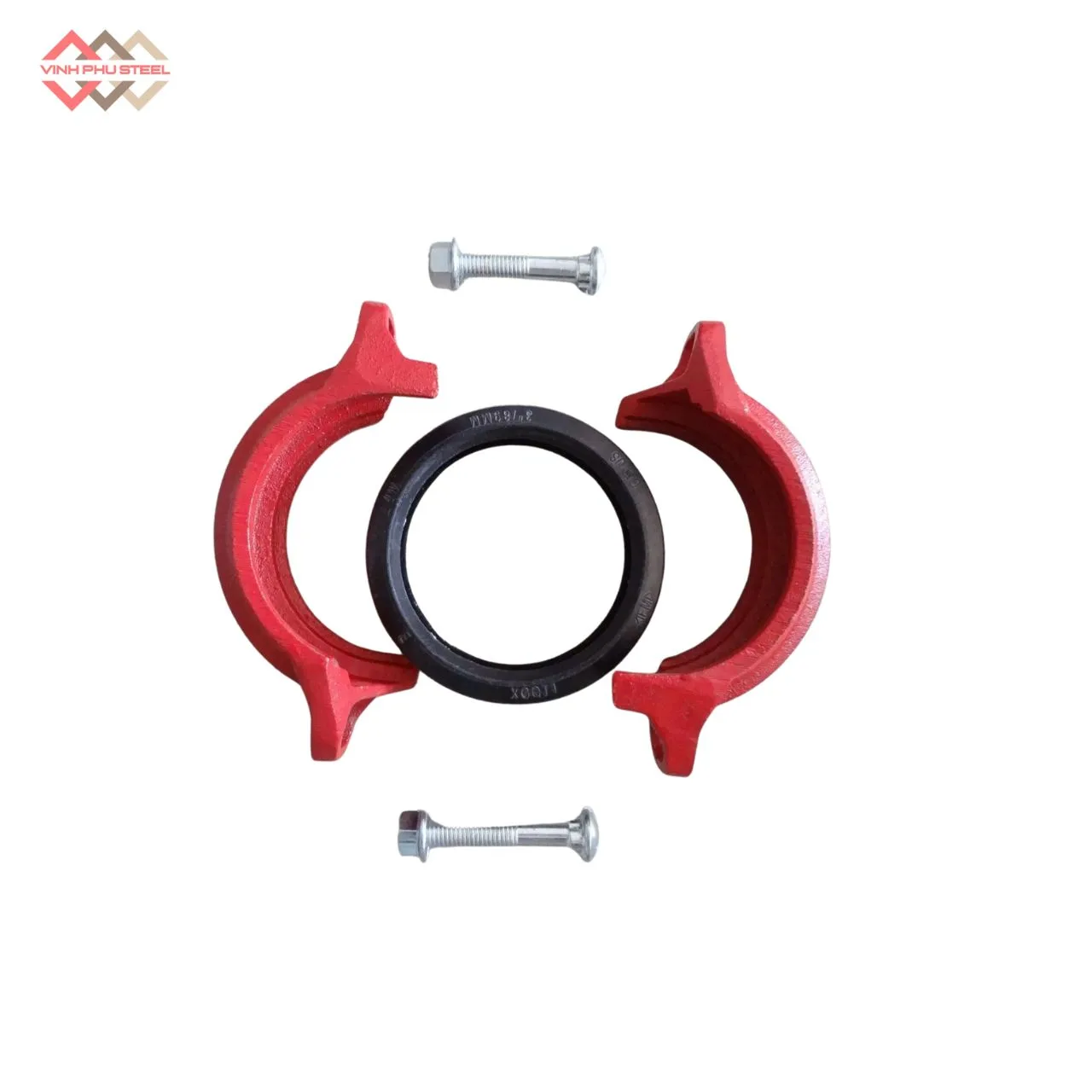

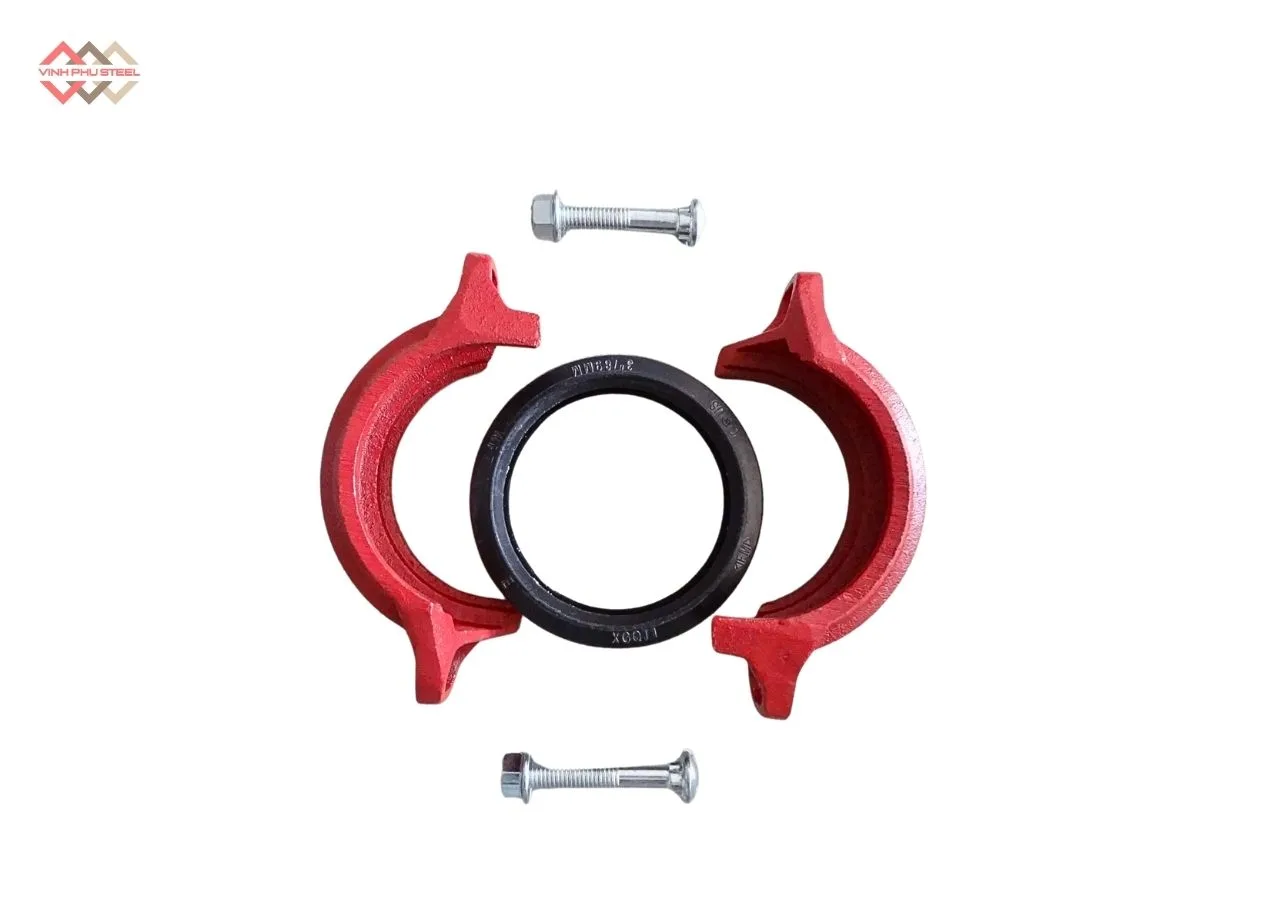

Cấu tạo khớp Angle bolt pad coupling WPT

Cấu tạo khớp nối tấm đệm góc WPT bao gồm các bộ phận chính sau:

1. Hai nửa khớp nối (Coupling Hubs):

Được chế tạo từ thép carbon hoặc thép hợp kim, lắp chặt vào hai đầu trục. Trên bề mặt có rãnh then để chống trượt và truyền động ổn định. Bề mặt tiếp nối nhau của 2 nửa khớp có vát góc để có thể trược nhau, giúp có thể điều chỉnh đường kính trong, khi ta thay đổi biên độ ốc siết.

2. Bu lông siết góc (Angle Bolts):

Các bu lông cường độ cao bố trí linh hoạt góc nghiêng so với tâm trục. Chúng có nhiệm vụ canh chỉnh liên kết hai nửa khớp nối thông qua lực siết.

3. Tấm đệm (Pads):

Đặt giữa bu lông và bề mặt hub nhằm phân bổ đều lực siết, giảm ứng suất tập trung. Sử dụng vật liệu cao su đàn hồi giúp giảm chấn và hạn chế rung động.

Hướng dẫn lắp ráp khớp nối tấm đệm góc WPT

Để khớp Angle bolt pad coupling WPT vận hành ổn định và đạt tuổi thọ cao, quá trình lắp ráp cần được thực hiện theo đúng quy trình kỹ thuật:

1. Chuẩn bị trước khi lắp ráp

   • Vệ sinh sạch sẽ bề mặt trục, then và lòng khớp nối.
   • Kiểm tra kích thước trục và lỗ hub, đảm bảo đúng dung sai lắp ghép.
   • Bôi một lớp dầu mỏng hoặc mỡ chống gỉ để thuận tiện khi lắp.

2. Lắp hai nửa khớp nối, đặt đệm cao su và rãnh khớp

   • Ghép 2 nửa khớp nối, và lắp bu lông hờ.
   • Lắp đệm cao su và rãnh khớp.

3. Lắp 2 trục vào hub

   • Lắp các trục vào đệm cao su và đảm bảo đạt độ ăn khớp.

4. Siết bu lông

   • Siết bu lông theo mô-men siết tiêu chuẩn do nhà sản xuất quy đinh cho sản phẩm.
   • Thực hiện siết chéo theo thứ tự đối xứng để lực phân bổ đều.
   • Kiểm tra lại mô-men siết sau khi hoàn tất.

5. Căn chỉnh trục

   • Dùng đồng hồ so hoặc thước căn chỉnh để kiểm tra sai lệch đồng trục.
   • Đảm bảo sai lệch góc, song song và dọc trục nằm trong giới hạn cho phép.

6. Kiểm tra sau lắp ráp

   • Quay thử trục bằng tay để đảm bảo chuyển động nhẹ nhàng, không kẹt cứng.
   • Sau khi chạy thử, dừng máy và kiểm tra lại lực siết bu lông.

Các vấn đề thường gặp của khớp nối đệm góc WPT và cách khắc phục

Trong quá trình vận hành,  khớp Angle bolt pad coupling WPT có thể gặp một số sự cố phổ biến. Nếu nhận biết và xử lý kịp thời, tuổi thọ và độ ổn định của hệ thống sẽ được nâng cao.

1. Lỏng bu lông, giảm lực siết

   • Nguyên nhân: rung động kéo dài, mô-men siết ban đầu chưa đúng chuẩn, hoặc không kiểm tra định kỳ.
   • Cách khắc phục: sử dụng cờ lê lực để siết đúng thông số kỹ thuật; kiểm tra và siết lại bu lông sau một thời gian vận hành; thay bu lông nếu có dấu hiệu mòn hoặc hỏng ren.

2. Mòn hoặc biến dạng tấm đệm (pad)

   • Nguyên nhân: tải trọng quá lớn, sai lệch trục vượt quá giới hạn, môi trường bụi bẩn hoặc thiếu bôi trơn.
   • Cách khắc phục: thay thế pad theo định kỳ; đảm bảo căn chỉnh trục chính xác; sử dụng vật liệu đệm đúng chuẩn của nhà sản xuất.

3. Sai lệch trục vượt mức cho phép

   • Nguyên nhân: lắp đặt không chính xác, nền móng máy móc không ổn định.
   • Cách khắc phục: kiểm tra độ đồng trục bằng đồng hồ so hoặc thiết bị laser alignment; hiệu chỉnh lại chân đế máy để đảm bảo sai số trong giới hạn cho phép.

4. Rung động và tiếng ồn bất thường

   • Nguyên nhân: pad mòn, bu lông lỏng, sai lệch trục hoặc ổ đỡ bị hỏng.
   • Cách khắc phục: kiểm tra toàn bộ cụm khớp nối; thay thế tấm đệm; cân bằng lại trục và kiểm tra tình trạng ổ bi.

5. Nứt vỡ phần hub khớp nối

   • Nguyên nhân: quá tải lâu dài, vật liệu không đạt chuẩn, hoặc lắp đặt sai kỹ thuật.
   • Cách khắc phục: ngừng máy ngay khi phát hiện; thay thế khớp nối mới đạt tiêu chuẩn WPT; tính toán lại tải trọng hệ thống để tránh quá công suất.

Ưu điểm của khớp Angle bolt pad coupling WPT

 Khớp Angle bolt pad coupling WPT được thiết kế dành cho các hệ thống truyền động công suất lớn, nơi yêu cầu độ bền, khả năng truyền tải ổn định và giảm rung động tối ưu. Nhờ cấu tạo đặc biệt với bu lông siết góc kết hợp tấm đệm phân bố lực, loại khớp nối này mang đến nhiều ưu điểm nổi bật:

Truyền mô-men xoắn lớn và ổn định

Thiết kế chắc chắn giúp khớp nối làm việc tin cậy trong các ứng dụng tải nặng, duy trì hiệu suất ổn định.

Giảm rung và hạn chế chấn động

Tấm đệm có khả năng phân tán ứng suất, hấp thụ rung động, bảo vệ trục và ổ đỡ trong quá trình vận hành.

Khả năng bù sai lệch trục

Cho phép bù được các sai lệch nhỏ về góc, song song và dọc trục, giúp hệ thống vận hành êm hơn và giảm hao mòn cơ khí.

Thuận tiện cho lắp đặt và bảo trì

Kết cấu đơn giản, dễ dàng tháo lắp; việc thay thế pad hoặc bu lông không làm gián đoạn toàn bộ hệ thống.

Độ bền và tuổi thọ cao

Vật liệu thép hợp kim chất lượng cao kết hợp bu lông chịu lực giúp khớp nối đáp ứng tốt trong môi trường công nghiệp khắc nghiệt.

Tối ưu chi phí vận hành

So với nhiều loại khớp nối khác, khớp nối đệm góc WPT có giá thành hợp lý, phụ tùng dễ thay thế, đảm bảo hiệu quả kinh tế lâu dài.

Ứng dụng của khớp nối đệm góc WPT

Với thiết kế chắc chắn, khả năng truyền mô-men xoắn lớn và giảm rung động hiệu quả, khớp nối đệm góc WPT được ứng dụng rộng rãi trong nhiều lĩnh vực như

1. Ngành công nghiệp bơm và quạt công suất lớn

Sử dụng trong bơm ly tâm, bơm nước làm mát, quạt ID/FD, quạt hút bụi công nghiệp.

Giúp truyền động ổn định, giảm rung, tăng tuổi thọ ổ trục.

2. Máy nén khí và máy nén công nghiệp

Khớp nối đệm góc WPT cho phép truyền mô-men xoắn liên tục, hạn chế sai lệch trục khi máy vận hành ở tốc độ cao.

3. Ngành khai thác mỏ và luyện kim

Lắp đặt trên máy nghiền, băng tải, thiết bị khai thác mỏ, chịu được tải trọng lớn và điều kiện làm việc khắc nghiệt.

4. Ngành năng lượng và điện lực

Ứng dụng trong các hệ thống tuabin, máy phát điện, trạm bơm thủy điện với yêu cầu truyền tải công suất lớn.

5. Ngành dầu khí và hóa chất

Dùng trong máy bơm dầu, bơm hóa chất, hệ thống truyền động công suất cao, đảm bảo an toàn và độ tin cậy.

Khớp nối đệm góc WPT có bền không?

Khớp Angle bolt pad coupling WPT được đánh giá là có độ bền cao. Được cấu tạo sử dụng gang chất lượng cao cho phần hub và bu lông cường độ cao. Các đệm cao su chuyên dụng, bền bỉ với nhiều môi trường khắt nghiệt. Bên cạnh đó, độ chính xác cao giúp các bộ phận liên kết chặt chẽ và ổn định trong điều kiện làm việc tải nặng hay liên tục.

Tuổi thọ của khớp nối đệm góc WPT phụ thuộc vào các yếu tố:

• Điều kiện vận hành: tải trọng, tốc độ quay, môi trường (bụi, ẩm, nhiệt độ cao).
• Chất lượng lắp đặt: căn chỉnh trục đúng chuẩn, mô-men siết bu lông theo quy định.
• Bảo trì định kỳ: kiểm tra, siết lại bu lông, thay thế pad (đệm) khi mòn.

Nếu lắp đặt và bảo trì đúng quy trình, khớp nối đệm góc WPT có thể vận hành lâu dài, đáp ứng tốt yêu cầu của các hệ thống công nghiệp nặng như bơm, quạt, máy nén, băng tải và thiết bị khai thác mỏ. Đây là lựa chọn bền bỉ và hiệu quả kinh tế cho doanh nghiệp cần giải pháp truyền động ổn định.

Thép Vinh Phú – Khớp nối đệm góc nhập khẩu chính hãng

Thép Vinh Phú chuyên phân phối khớp nối đệm góc WPT chính hãng, nhập khẩu trực tiếp từ Trung Quốc và nhiều thương hiệu uy tín khác. Sản phẩm khớp nối đệm góc do chúng tôi cung cấp đảm bảo tiêu chuẩn kỹ thuật, độ bền cao và hiệu quả truyền động ổn định, được ứng dụng rộng rãi trong các hệ thống bơm công nghiệp, quạt gió, máy nén khí, băng tải và thiết bị khai thác mỏ.

Lựa chọn khớp nối đệm góc nhập khẩu tại Thép Vinh Phú, khách hàng nhận được:

• Sản phẩm chính hãng, chất lượng cao: khớp nối đệm góc WPT, khớp nối đệm góc công nghiệp.
• Giá khớp nối đệm góc cạnh tranh, nhập khẩu trực tiếp, không qua trung gian.
• Tư vấn kỹ thuật – hỗ trợ lắp đặt tận nơi, bảo hành uy tín.

Với kinh nghiệm cung ứng khớp nối cơ khí nhập khẩu, Thép Vinh Phú là địa chỉ tin cậy cho doanh nghiệp cần khớp nối đệm góc chính hãng, bền bỉ, hiệu quả kinh tế cao.

CATALOG GROOVED WPT tại đây, có thể giúp bạn tìm hiểu nhiều sản phẩm khớp rãnh từ thương hiệu WPT.
