Khớp Nối Đầu Ren Ngoài Đầu Rãnh WPT – Nipple Adaptor WPT

Mô tả

Trong quá trình thi công hệ thống đường ống PCCC, HVAC hay cấp thoát nước, nhiều đơn vị thường gặp khó khăn khi cần kết nối giữa ống rãnh và phụ kiện ren. Chính vì vậy, Khớp Nối Đầu Ren Ngoài Đầu Rãnh trở thành giải pháp tối ưu, giúp việc lắp đặt trở nên nhanh chóng, an toàn và tiết kiệm chi phí.

Bài viết này cung cấp thông tin chi tiết về Khớp Nối Đầu Ren Ngoài Đầu Rãnh WPT – một sản phẩm chất lượng cao từ thương hiệu WPT – Trung Quốc.

Cùng Thép Vinh Phú tìm hiểu thông tin của Khớp nối đầu rãnh – ren này có những đặc điểm gì, và lý do nó được ứng dụng rộng rãi như vậy.

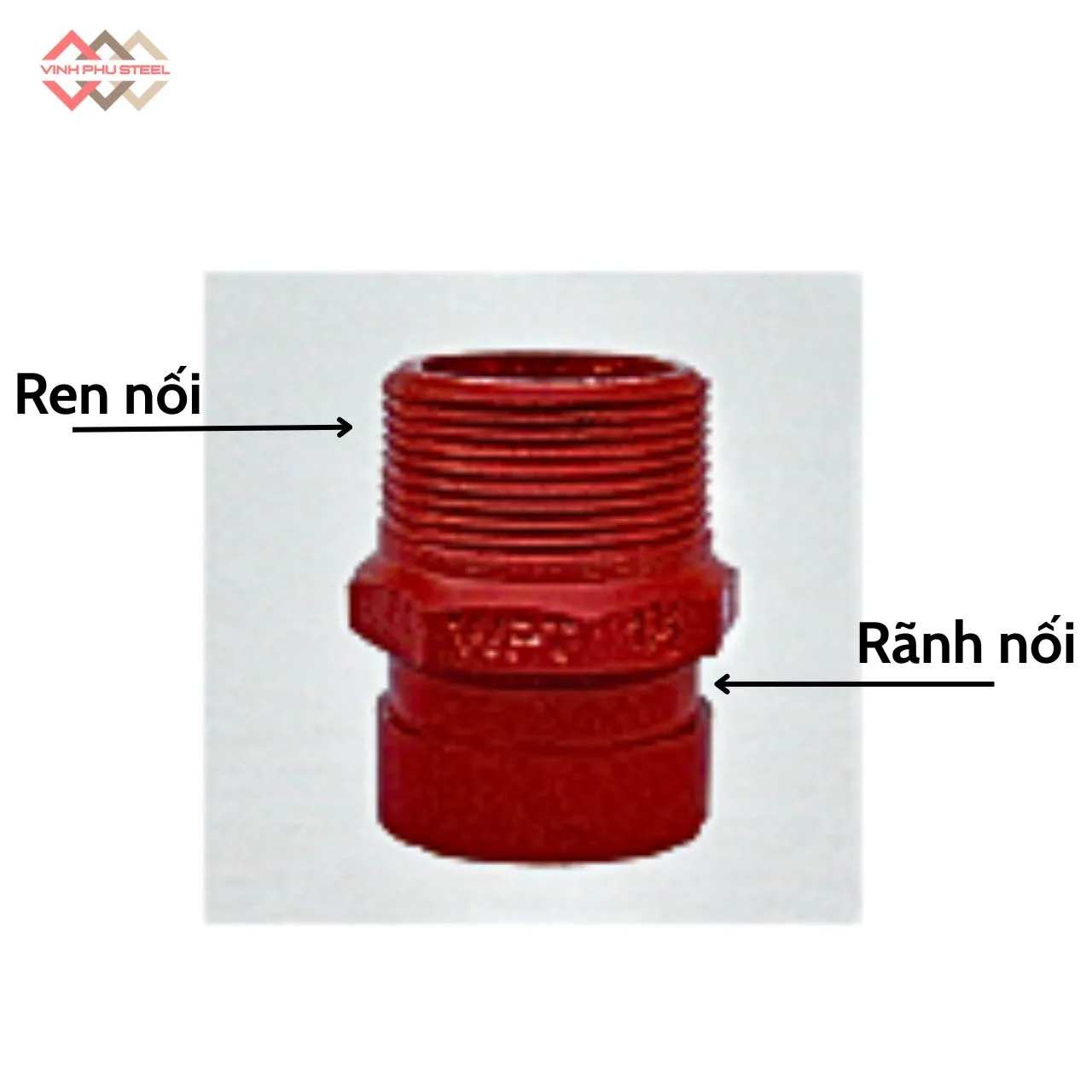

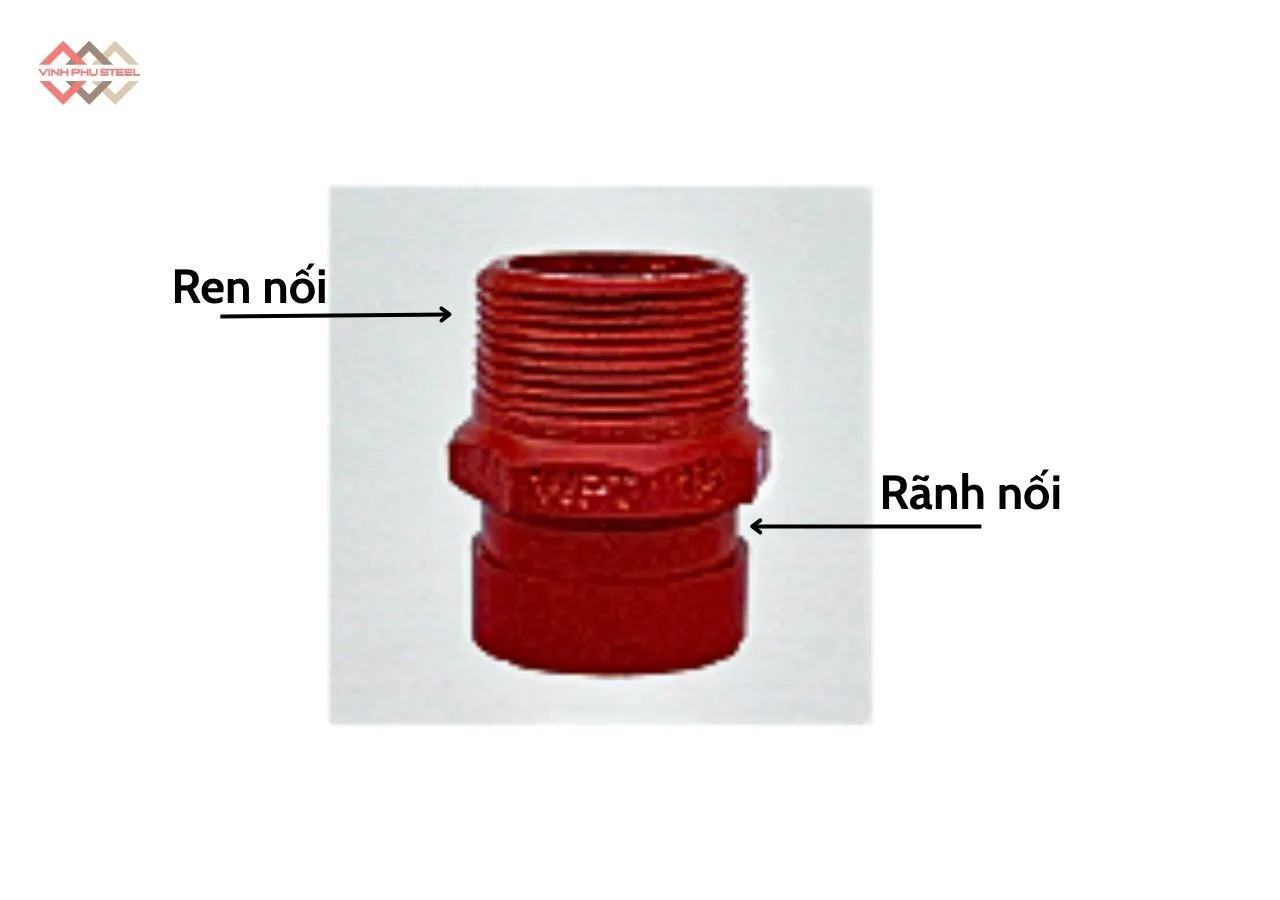

Khớp Nối Đầu Ren Ngoài Đầu Rãnh WPT

Khớp nối đầu ren ngoài đầu rãnh là một loại phụ kiện nối ống dùng trong hệ thống đường ống PCCC, HVAC, cấp thoát nước, cơ khí… giúp chuyển đổi giữa 2 kiểu kết nối khác nhau:

• Một đầu ren ngoài (Male Threaded End): có ren ngoài để vặn trực tiếp vào phụ kiện, van, co, tê… có ren trong.
• Một đầu rãnh (Grooved End): có rãnh để lắp với khớp nối rãnh (grooved coupling).

Nó là một dạng khớp nối chuyển đổi (adapter/coupling), dùng để nối một ống hoặc phụ kiện ren với một ống đã tạo rãnh. Thường dùng trong hệ thống PCCC (sprinkler), HVAC, cấp thoát nước công nghiệp,..

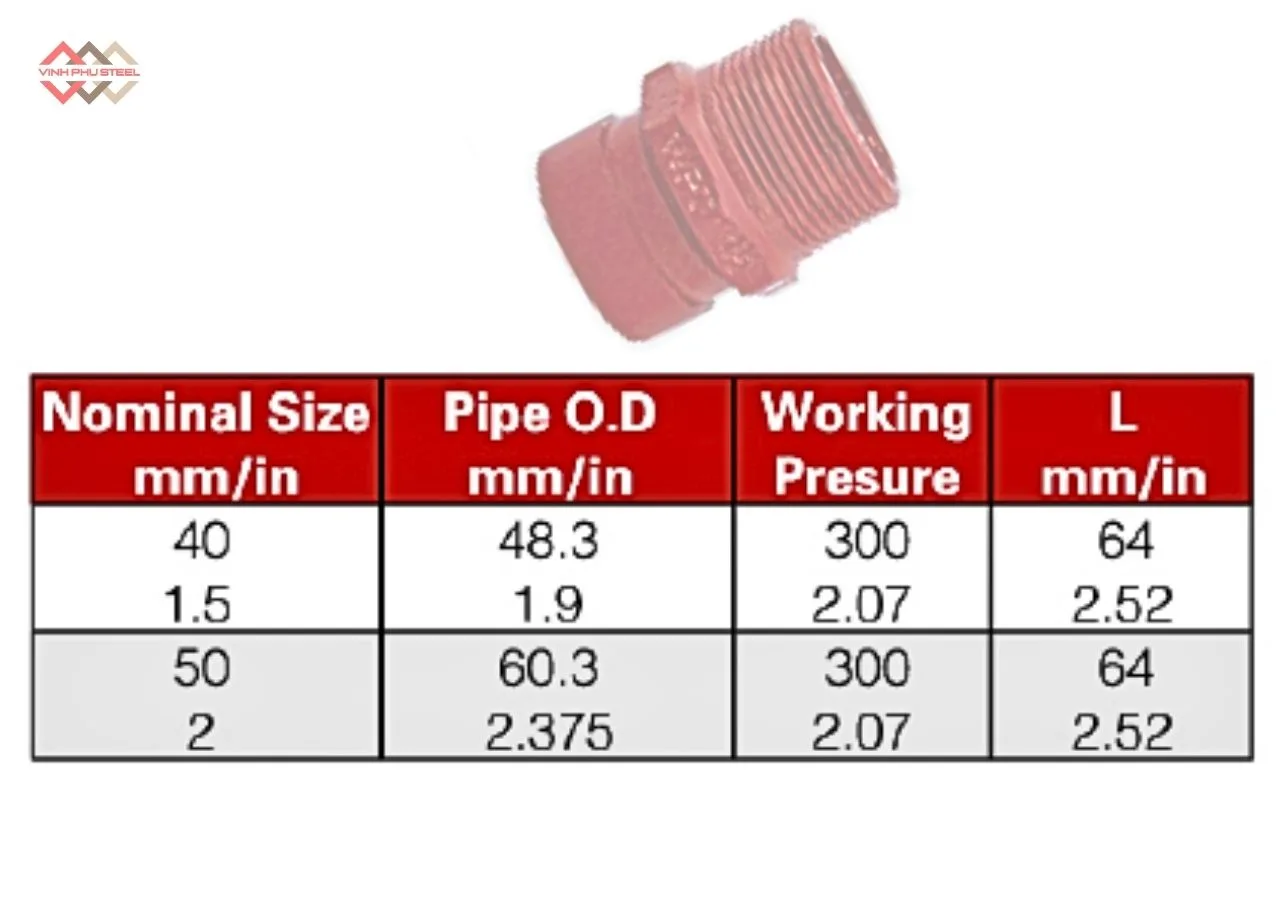

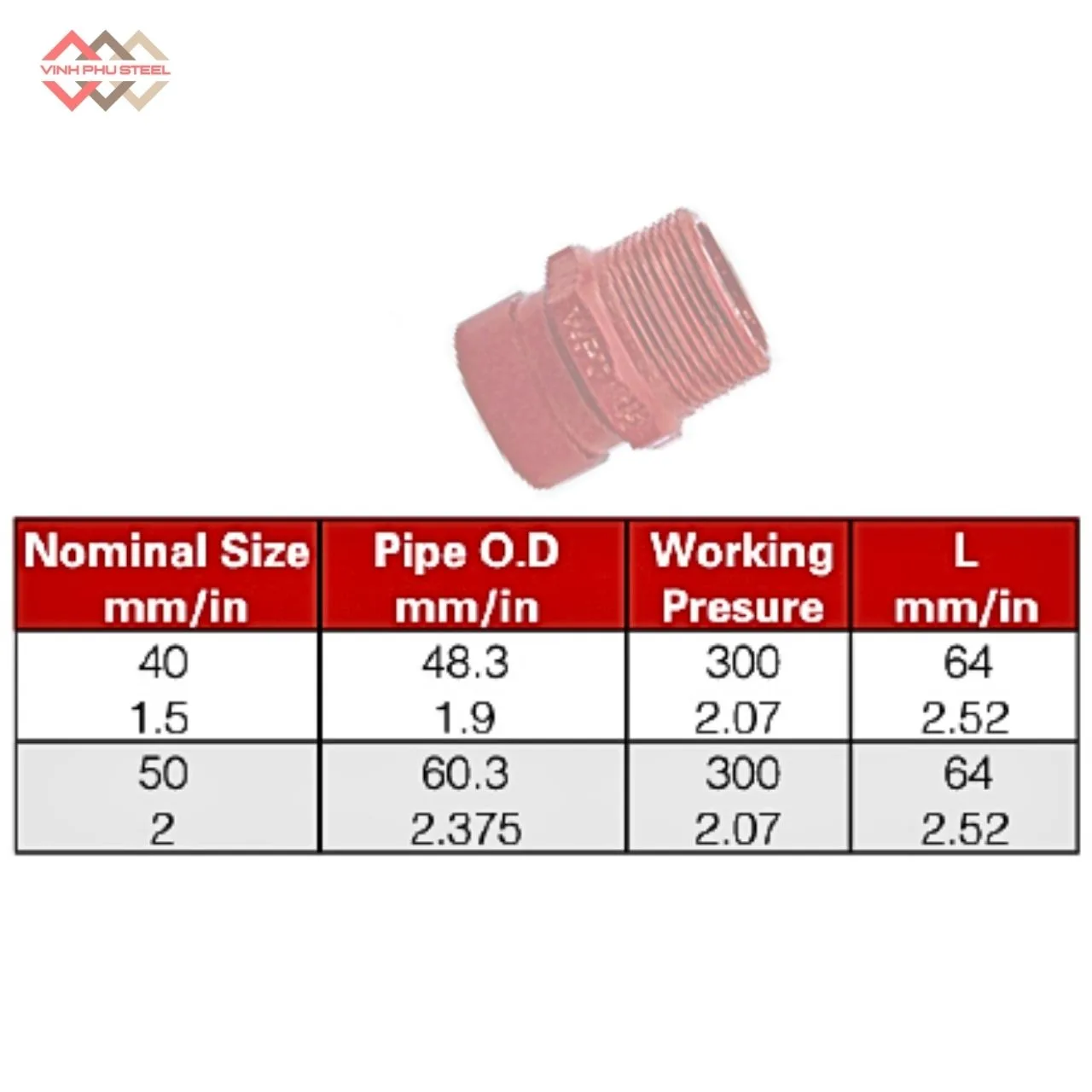

Thông số kỹ thuật  Khớp Nối Ren Ngoài Đầu Rãnh WPT

• Thương hiệu: WPT – Trung Quốc.
• Loại kết nối:
  • Một đầu ren ngoài (Male Threaded End)
  • Một đầu rãnh (Grooved End)
• Vật liệu: Gang dẻo
• Bề mặt: Sơn tĩnh điện màu đỏ
• Áp lực làm việc: 300 PSI / 2.07 MPa
• Kích cỡ: DN40, DN50
• Chiều dài:  64mm / 2.52 inch
• Ứng dụng: Hệ thống PCCC (sprinkler), HVAC, cấp thoát nước, công nghiệp
• Nhà phân phối: Thép Vinh Phú

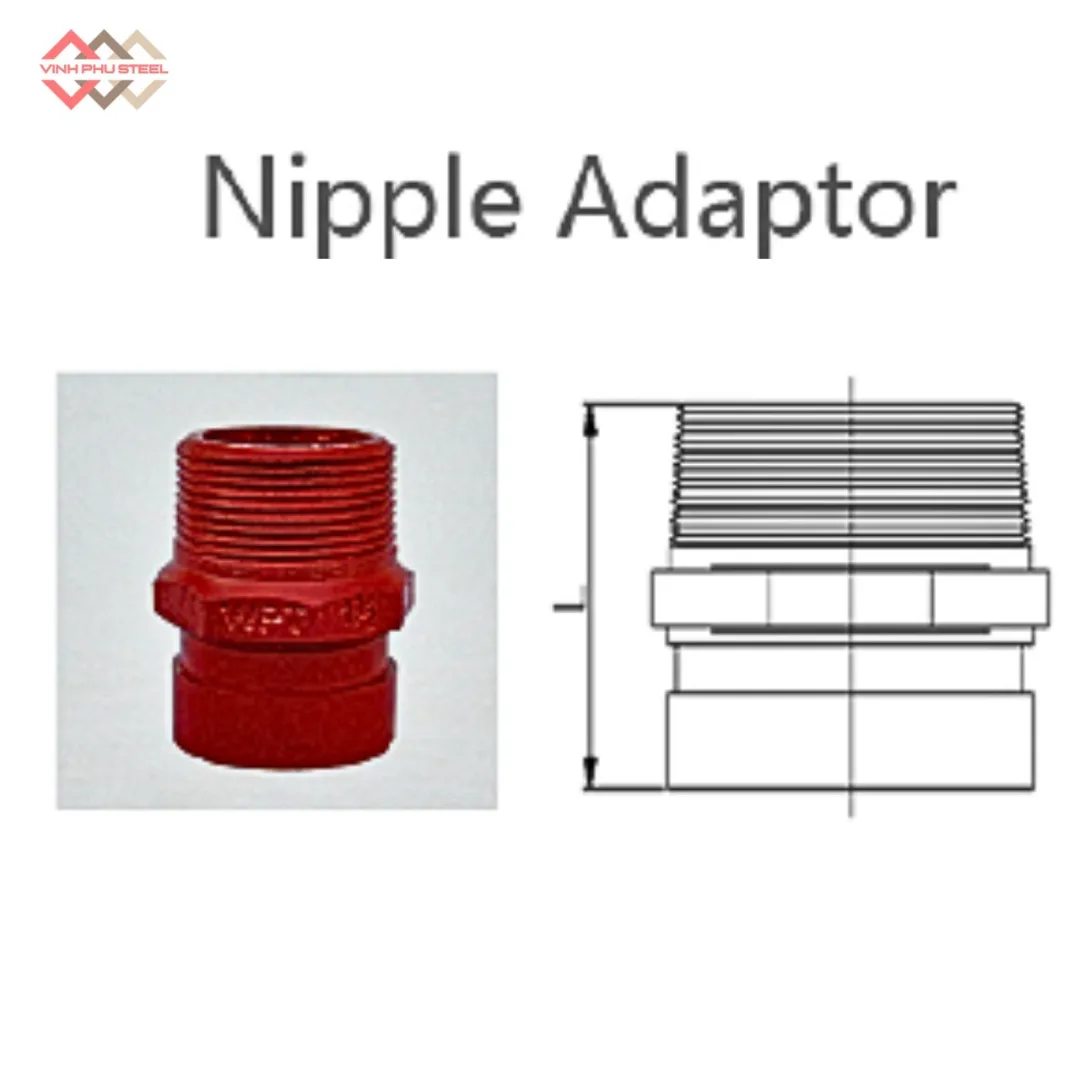

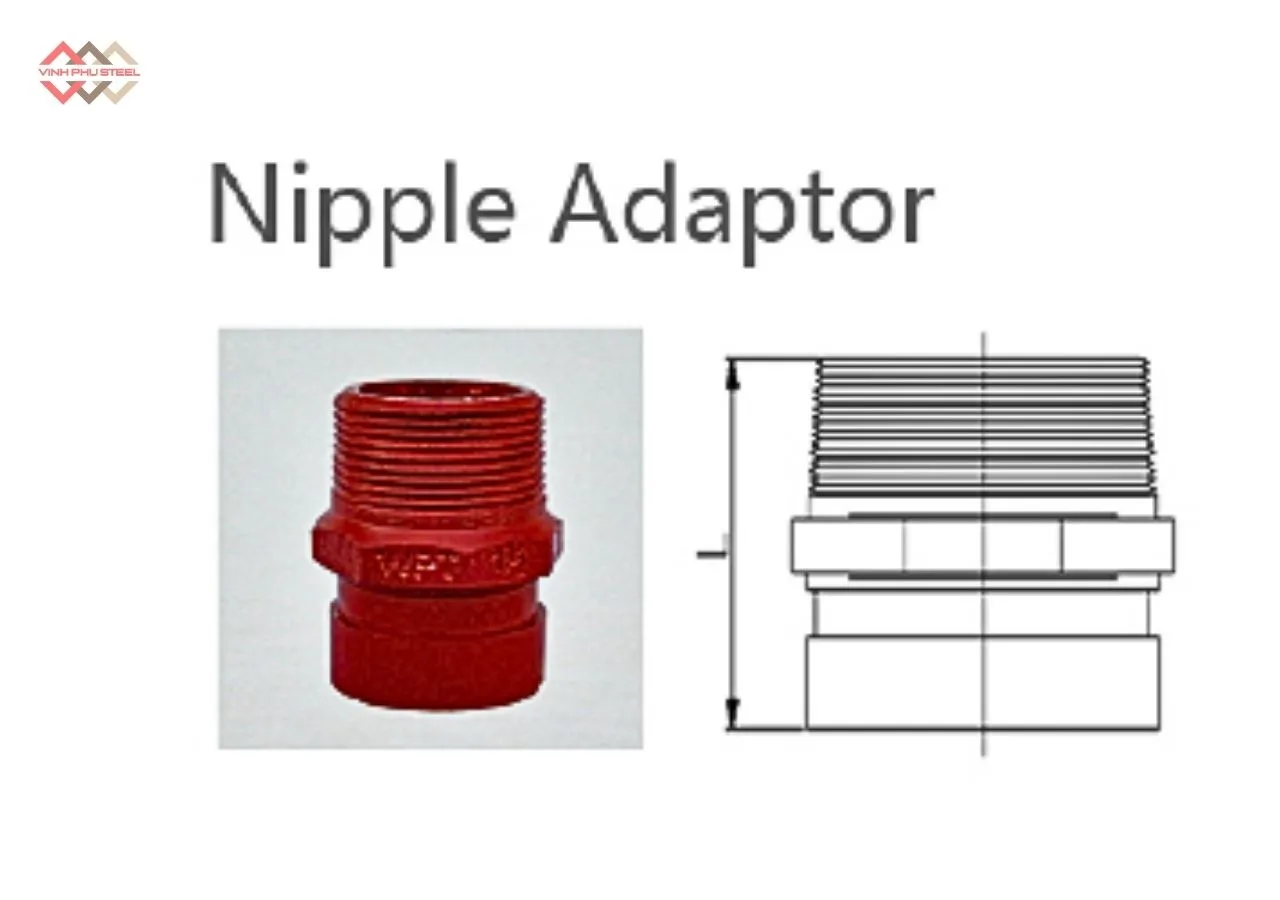

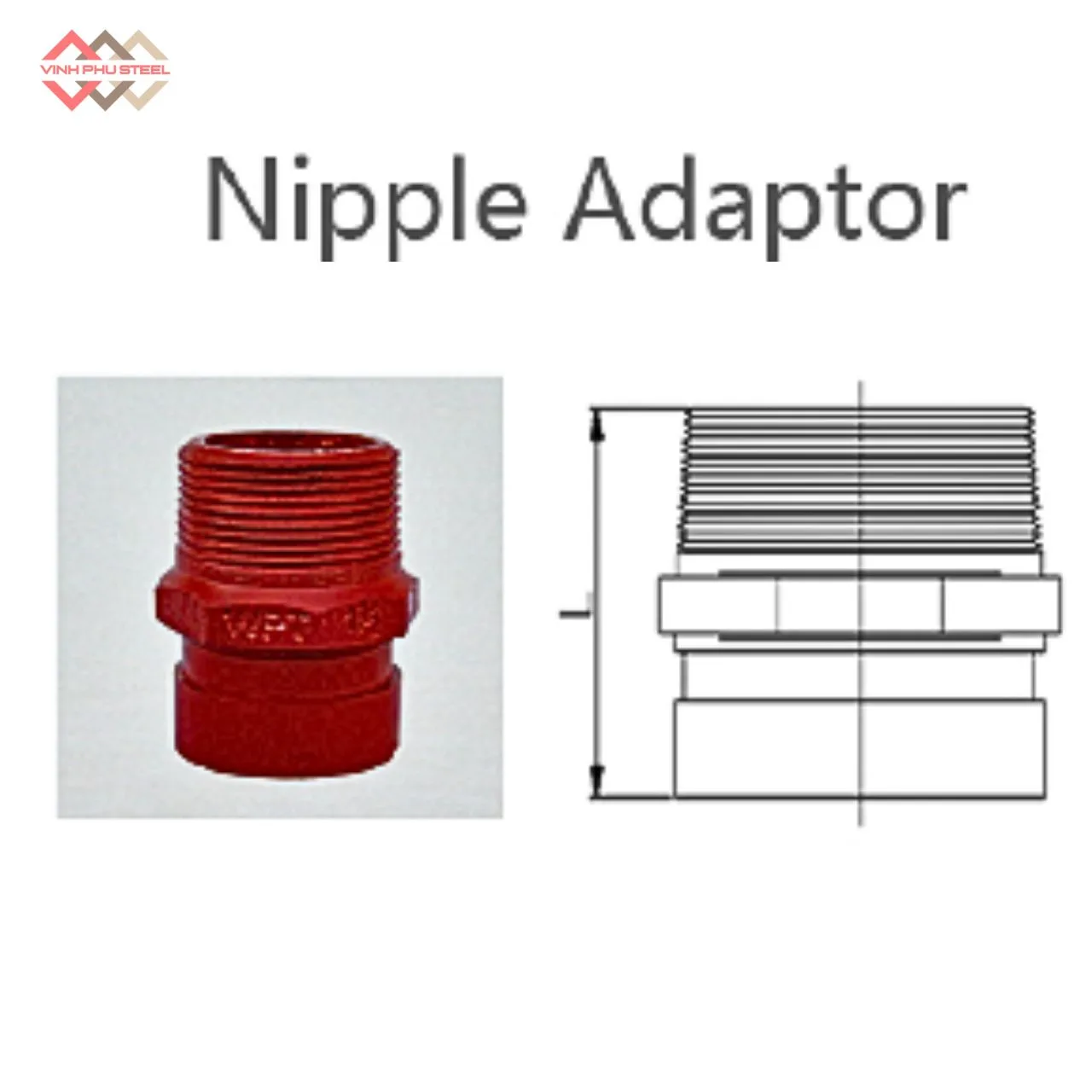

Cấu tạo của Khớp Nối Đầu Ren Đầu Rãnh WPT

Cấu tạo của Khớp Nối Đầu Ren Ngoài Đầu Rãnh (Grooved x Male Thread Adapter) gồm các thành phần chính sau:

1. Phần đầu rãnh (Grooved End)

• Được gia công theo tiêu chuẩn rãnh (AWWA C606, ISO, JIS hoặc GB).
• Dùng để kết nối nhanh với khớp nối rãnh (grooved coupling) hoặc nối trực tiếp với đường ống đã cán rãnh.
• Giúp lắp đặt dễ dàng, tiết kiệm thời gian và chi phí so với hàn hay ren toàn bộ.

2. Phần đầu ren ngoài (Male Thread End)

• Có ren theo tiêu chuẩn BSPT, NPT hoặc theo yêu cầu.
• Dùng để kết nối với các phụ kiện, van, hoặc thiết bị có đầu ren trong.
• Ren được tiện chính xác, đảm bảo kín khít và chống rò rỉ.

3. Đai Ốc (Nut)

• Đai ốc là phần nằm giữ ren và rãnh và đảm bảo kết nối chắc chắn.
• Chức năng: Giúp siết chặt các kết nối giữa các bộ phận trong hệ thống, ngăn ngừa lỏng hoặc rò rỉ trong suốt quá trình vận hành.

Hướng dẫn đấu nối Khớp Nối Đầu Ren Đầu Rãnh WPT

Để đảm bảo mối nối đạt độ bền chắc và kín khít trong quá trình sử dụng, việc đấu nối Khớp Nối Đầu Rãnh Đầu Ren Ngoài cần được thực hiện đúng kỹ thuật theo các bước sau:

Bước 1: Chuẩn bị vật tư và dụng cụ

• Khớp Nối Đầu Ren Ngoài Đầu Rãnh.
• Ống thép đã cán rãnh theo đúng tiêu chuẩn.
• Khớp nối rãnh (grooved coupling) và ron làm kín đi kèm.
• Thiết bị hoặc phụ kiện có đầu ren trong (female thread) như van, đồng hồ, co, tê.
• Cờ lê, mỏ lết, băng tan (Teflon tape) hoặc keo làm kín ren, dầu bôi trơn.

Bước 2: Lắp đặt đầu rãnh

1. Lắp ron cao su vào bên trong khớp nối rãnh.
2. Đưa đầu rãnh của khớp nối và đầu ống đã cán rãnh khớp sát với ron.
3. Đặt khớp nối rãnh bao quanh hai đầu và căn chỉnh đúng vị trí.
4. Siết đều các bu-lông trên khớp nối bằng cờ lê, bảo đảm lực siết đồng đều để ron ép kín khít toàn bộ chu vi.

Bước 3: Lắp đặt đầu ren ngoài

1. Vệ sinh bề mặt ren ngoài của khớp nối và ren trong của thiết bị cần đấu nối.
2. Quấn băng tan hoặc bôi keo chuyên dụng vào phần ren ngoài để tăng khả năng làm kín.
3. Lắp đầu ren ngoài của khớp nối vào ren trong của thiết bị, vặn theo chiều kim đồng hồ cho đến khi khít.
4. Dùng mỏ lết siết chặt vừa đủ lực, tránh siết quá mạnh gây biến dạng hoặc hỏng ren.

Bước 4: Kiểm tra và hoàn thiện

• Kiểm tra độ chắc chắn của bu-lông trên khớp nối rãnh.
• Đảm bảo các mối ren kín khít, không có khe hở.
• Thực hiện thử áp lực đường ống theo tiêu chuẩn để đánh giá khả năng chịu áp lực và độ kín của mối nối trước khi đưa vào vận hành.

Quy trình trên giúp Khớp Nối Đầu Rãnh Đầu Ren Ngoài được lắp đặt đúng kỹ thuật, mang lại độ bền, khả năng kín khít cao và dễ dàng bảo trì trong quá trình sử dụng.

Những vấn đề thường gặp khi đấu nối Khớp Nối Đầu Ren Rãnh WPT

Một số vấn đề có thể bạn gặp phải trong quá trình thực hiện hoặc sử dụng, dưới đây chúng tôi xin chia sẻ một số trường hợp cụ thể như sau:

1. Rò rỉ tại đầu rãnh

• Nguyên nhân: Ron cao su lắp sai vị trí, không đồng đều; bu-lông siết không đều lực; rãnh ống bị mẻ hoặc cán không đúng tiêu chuẩn.
• Cách khắc phục: Kiểm tra và lắp lại ron đúng vị trí; siết bu-lông đối xứng, đều lực; đảm bảo ống được cán rãnh đúng tiêu chuẩn trước khi lắp đặt.

2. Rò rỉ tại đầu ren ngoài

• Nguyên nhân: Không sử dụng băng tan hoặc keo làm kín; quấn băng tan không đúng kỹ thuật; ren bị hỏng hoặc bẩn.
• Cách khắc phục: Làm sạch ren trước khi lắp; quấn băng tan theo chiều ren từ 6 – 8 vòng, đều và chặt; thay thế phụ kiện nếu ren bị mòn hoặc hư hỏng.

3. Siết bu-lông quá chặt hoặc quá lỏng

• Nguyên nhân: Không kiểm soát lực siết; thợ lắp đặt thiếu kinh nghiệm.
• Cách khắc phục: Dùng cờ lê lực (torque wrench) theo đúng tiêu chuẩn siết; kiểm tra lại sau khi siết để đảm bảo ron được ép kín nhưng không bị biến dạng.

4. Mối nối bị lệch tâm hoặc biến dạng

• Nguyên nhân: Lắp đặt vội, không căn chỉnh đúng trục; ống bị cong hoặc không vuông góc khi cắt.
• Cách khắc phục: Căn chỉnh thẳng trục trước khi siết bu-lông; cắt ống đúng kỹ thuật, đảm bảo mặt cắt phẳng và vuông góc.

5. Ăn mòn và gỉ sét sau thời gian sử dụng

• Nguyên nhân: Sử dụng trong môi trường ẩm ướt hoặc hóa chất mà không có lớp phủ bảo vệ phù hợp.
• Cách khắc phục: Lựa chọn loại khớp nối có lớp phủ epoxy, sơn tĩnh điện hoặc inox phù hợp với môi trường làm việc; bảo trì định kỳ để phát hiện sớm hư hỏng.

6. Đầu ren ngoài không tương thích với thiết bị

• Nguyên nhân: Nhầm lẫn giữa tiêu chuẩn ren (BSPT, NPT, BSPP…).
• Cách khắc phục: Kiểm tra tiêu chuẩn ren trước khi đặt hàng và lắp đặt; sử dụng đúng loại ren theo yêu cầu hệ thống.

Ưu điểm khi sử dụng Khớp Nối Đầu Ren Ngoài Đầu Rãnh WPT

Trong hệ thống đường ống hiện nay, việc lựa chọn phụ kiện kết nối phù hợp đóng vai trò quan trọng để đảm bảo hiệu quả vận hành và tiết kiệm chi phí. Khớp Nối Đầu Ren Ngoài Đầu Rãnh là giải pháp tối ưu khi cần liên kết linh hoạt giữa ống rãnh và thiết bị/phụ kiện ren trong. Sản phẩm này mang lại nhiều ưu điểm nổi bật như sau:

1. Kết nối linh hoạt hai chuẩn khác nhau

Dễ dàng kết hợp giữa đường ống rãnh và thiết bị hoặc phụ kiện có đầu ren trong, giúp hệ thống đa dạng hơn về lựa chọn lắp đặt.

2. Tiết kiệm thời gian và chi phí

Không cần hàn hoặc ren toàn bộ ống, việc lắp đặt trở nên nhanh chóng, ít nhân công và giảm đáng kể chi phí thi công.

3. Độ kín khít và an toàn cao

Phần ren được gia công chính xác, kết hợp cùng ron làm kín của khớp nối rãnh, giúp mối nối chắc chắn, hạn chế rò rỉ và chịu áp lực tốt.

4. Dễ bảo trì và thay thế

Có thể tháo lắp nhiều lần mà không làm hỏng cấu trúc đường ống, thuận tiện cho việc bảo dưỡng định kỳ trong các hệ thống lớn.

5. Độ bền và khả năng chống ăn mòn

Được chế tạo từ vật liệu gang dẻo hoặc thép carbon chất lượng cao, phủ epoxy, sơn tĩnh điện hoặc mạ kẽm nhúng nóng, bảo đảm tuổi thọ lâu dài ngay cả trong môi trường khắc nghiệt.

6. Ứng dụng rộng rãi

Được sử dụng phổ biến trong hệ thống phòng cháy chữa cháy, cấp thoát nước, công nghiệp, HVAC và nhiều lĩnh vực khác.

Ứng dụng của Khớp Nối Đầu Ren Ngoài Đầu Rãnh WPT

Khớp Nối Đầu Ren Ngoài Đầu Rãnh là một trong những phụ kiện nối ống rãnh quan trọng, được sử dụng để chuyển tiếp linh hoạt giữa đầu rãnh và đầu ren trong nhiều hệ thống đường ống khác nhau. Với thiết kế chắc chắn, khả năng kín khít cao và độ bền vượt trội, sản phẩm này được ứng dụng rộng rãi trong các lĩnh vực sau:

1. Hệ thống phòng cháy chữa cháy (PCCC)

Khớp Nối Đầu Ren Ngoài Đầu Rãnh giúp kết nối nhanh ống thép rãnh với van, trụ cứu hỏa hoặc đồng hồ áp suất. Đây là phụ kiện PCCC rãnh không thể thiếu, đảm bảo an toàn và độ tin cậy cao trong các công trình dân dụng và công nghiệp.

2. Hệ thống cấp thoát nước

Trong các tuyến ống cấp thoát nước, phụ kiện này cho phép liên kết ống rãnh với bơm, van hoặc đồng hồ nước ren trong. So với phương pháp hàn hoặc ren toàn bộ, khớp nối ống nước rãnh – ren giúp tiết kiệm thời gian thi công và dễ dàng bảo trì.

3. Hệ thống HVAC (Điều hòa không khí và thông gió)

Khớp Nối Đầu Ren Ngoài Đầu Rãnh WPT thường được ứng dụng trong đường ống nước lạnh, hệ thống điều hòa trung tâm. Sản phẩm đáp ứng yêu cầu kỹ thuật khắt khe của các phụ kiện đường ống HVAC, đồng thời thuận tiện cho việc tháo lắp, bảo dưỡng.

4. Ngành công nghiệp, dầu khí và hóa chất

Trong môi trường công nghiệp, phụ kiện này được sử dụng để kết nối các tuyến ống dẫn dầu, khí, hoặc dung dịch hóa chất. Với thân gang dẻo hoặc thép carbon phủ epoxy, sản phẩm có khả năng chống ăn mòn, phù hợp cho các hệ thống đường ống công nghiệp nặng.

Nhờ khả năng kết nối linh hoạt, độ bền cao và tính ứng dụng rộng rãi, Khớp Nối Đầu Ren Ngoài Đầu Rãnh là lựa chọn tối ưu cho nhiều giải pháp đường ống hiện đại.

Khớp Nối Đầu Ren Ngoài Đầu Rãnh Giá Rẻ

Thép Vinh Phú chuyên cung cấp Khớp Nối Đầu Ren Ngoài Đầu Rãnh WPT chính hãng, cam kết chất lượng cao, độ bền vượt trội và giá thành cạnh tranh. Sản phẩm được nhập trực tiếp từ nhà sản xuất, đáp ứng tiêu chuẩn kỹ thuật quốc tế, phù hợp cho nhiều hệ thống như PCCC, cấp thoát nước, HVAC và công nghiệp.

Với lợi thế là đơn vị phân phối uy tín lâu năm trong lĩnh vực phụ kiện nối ống rãnh, Thép Vinh Phú luôn đảm bảo mang đến cho khách hàng:

• Hàng chính hãng, có chứng từ đầy đủ.
• Giá rẻ, chiết khấu hấp dẫn cho công trình và đại lý.
• Tư vấn kỹ thuật tận tình, giao hàng nhanh trên toàn quốc.

Nếu bạn đang tìm nơi mua Khớp Nối Đầu Ren Ngoài Đầu Rãnh giá rẻ, uy tín, hãy liên hệ ngay với Thép Vinh Phú để nhận báo giá tốt nhất cùng dịch vụ tư vấn chuyên nghiệp.

Hotline: 0933 710 789

Ngoài ra, bạn có thể tải Catalogue Grooved WPT để biết thêm thông tin sản phẩm và các phụ kiện nối ren thương hiệu uy tín WPT.
