Khớp Nối Chuyển Đổi Rãnh HDPE MECH – Transition Coupling

Mô tả

Để việc kết nối các ống có kiểu kết nối khác nhau (Rãnh-Ren HDPE) trong hệ thống đường ống là một thách thức, đặc biệt khi cần đảm bảo độ kín khít, độ bền và tối ưu chi phí thi công. Đây chính là lúc khớp nối chuyển đổi rãnh HDPE phát huy vai trò quan trọng.

Bài viết này sẽ giới thiệu khớp nối chuyển đổi rãnh HDPE từ thương hiệu MECH nổi tiếng, cấu tạo, ưu điểm, ứng dụng thực tế cũng như những lợi ích khi sử dụng, từ đó có thêm cơ sở để lựa chọn giải pháp kết nối đường ống hiệu quả nhất cho công trình.

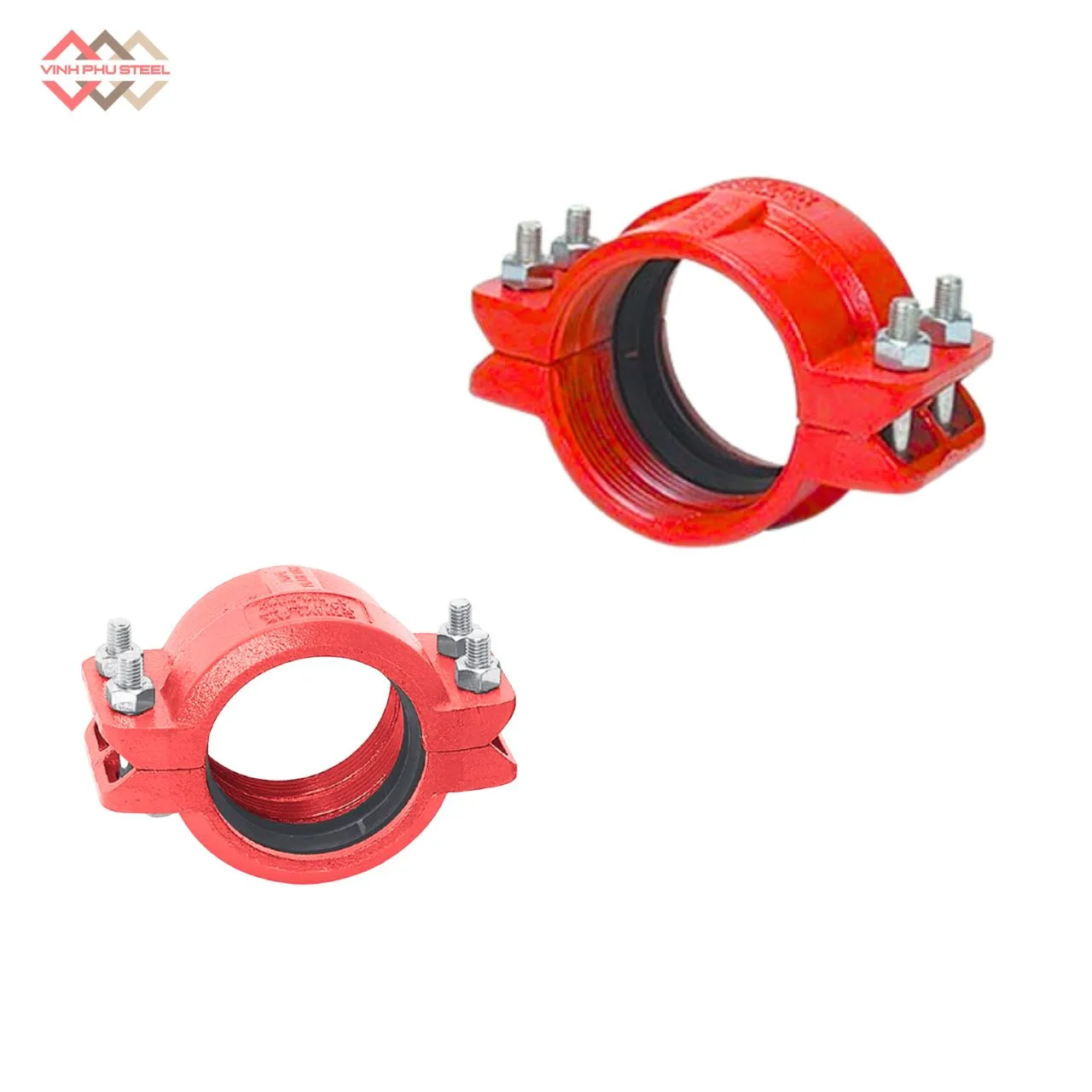

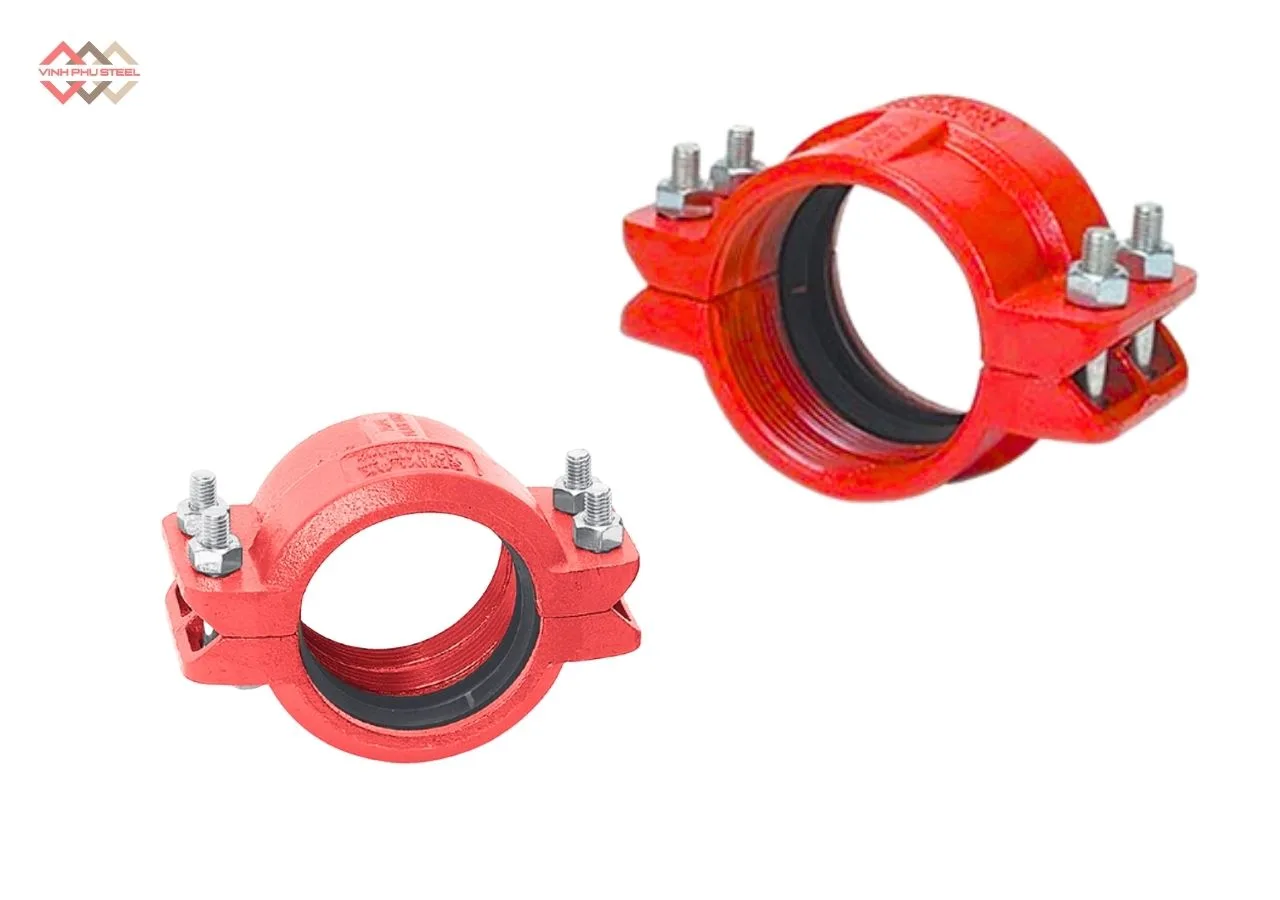

Khớp Nối Chuyển Đổi Rãnh HDPE MECH – Transition Coupling

Khớp nối chuyển đổi HDPE MECH là một dạng khớp nối nối tiết kiệm chi phí, dễ dàng lắp đặt, được thiết kế để kết nối ống HDPE (dạng ren) với ống thép rãnh hoặc các phụ kiện, van có đầu rãnh.

Cùm nối chuyển đổi HDPE MECH tương thích với ống HDPE đạt tiêu chuẩn ASTM với độ dày thành ống trong khoảng SDR 32.5 đến SDR 7.3, cũng như bất kỳ loại ống thép nào phù hợp với thông số tiêu chuẩn rãnh.

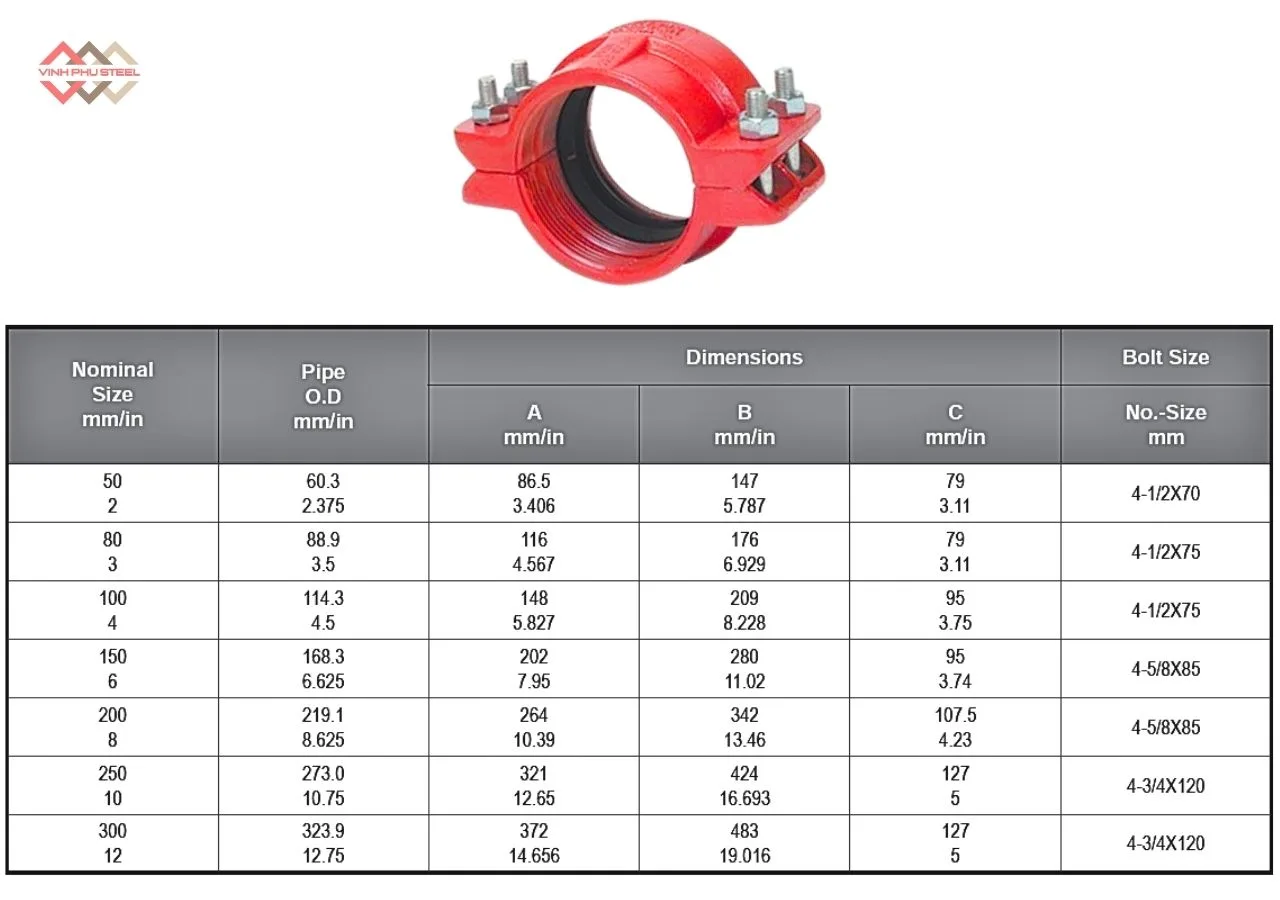

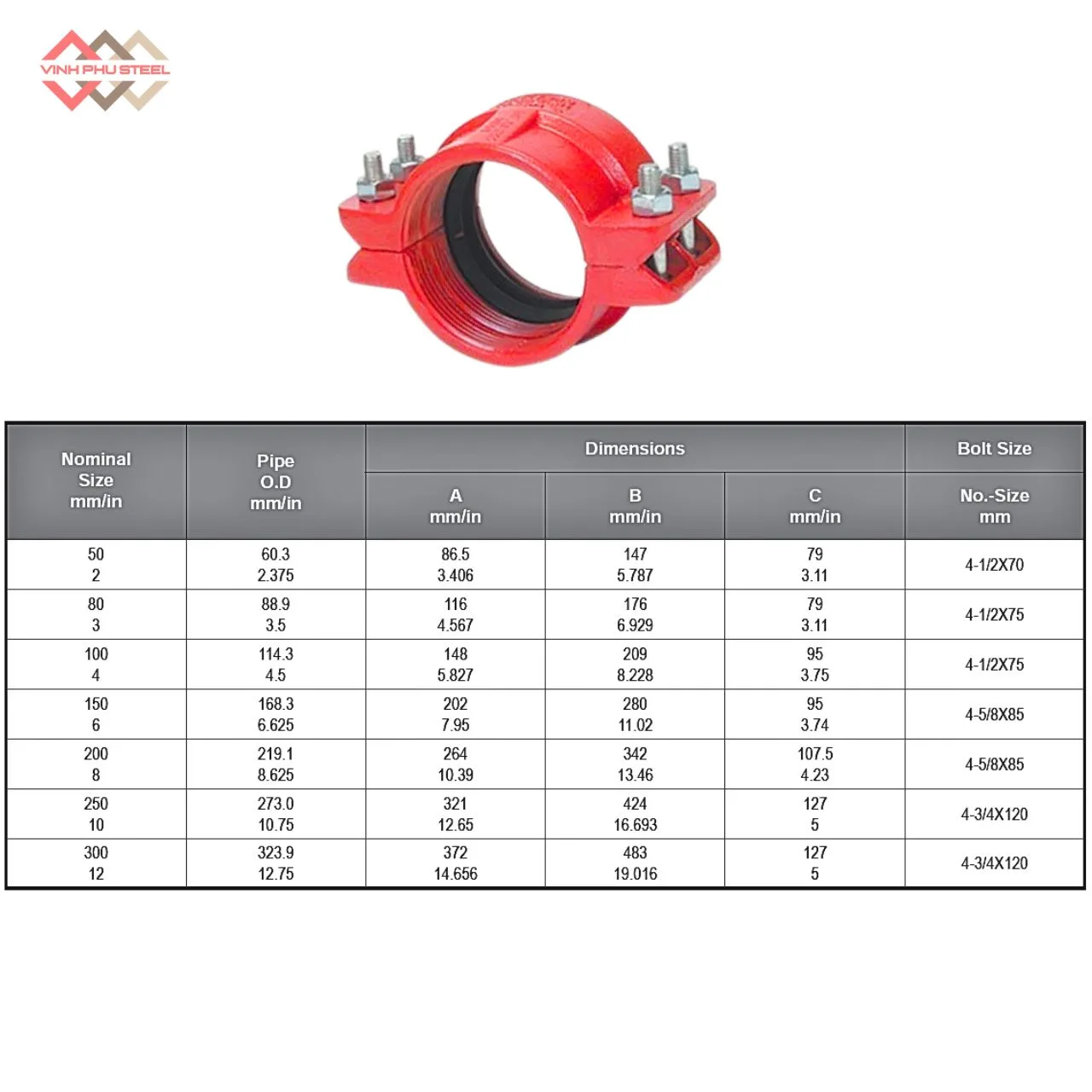

Thông số kỹ thuật sản phẩm khớp nối chuyển đổi rãnh HDPE

Thông số chính của cùm nối rãnh chuyển đổi rãnh nhựa PE MECH:

• Tên sản phẩm: cùm nối rãnh chuyển đổi HDPE
• Dải kích thước: Từ DN50 đến DN300
• Ứng dụng phù hợp: Ống thép đen tiêu chuẩn, hệ thống ống PCCC, đường ống công nghiệp
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Bulong siết: Thép carbon mạ kẽm, inox (yêu cầu)
• Áp suất làm việc: 300PSI
• Kết nối: cùm ghép nối 4 bu-lông, 1 đầu rãnh nối ống thép và 1 đầu ren nối ống nhưa PE
• Tiêu chuẩn: Sản xuất theo tiêu chuẩn cơ điện và PCCC.

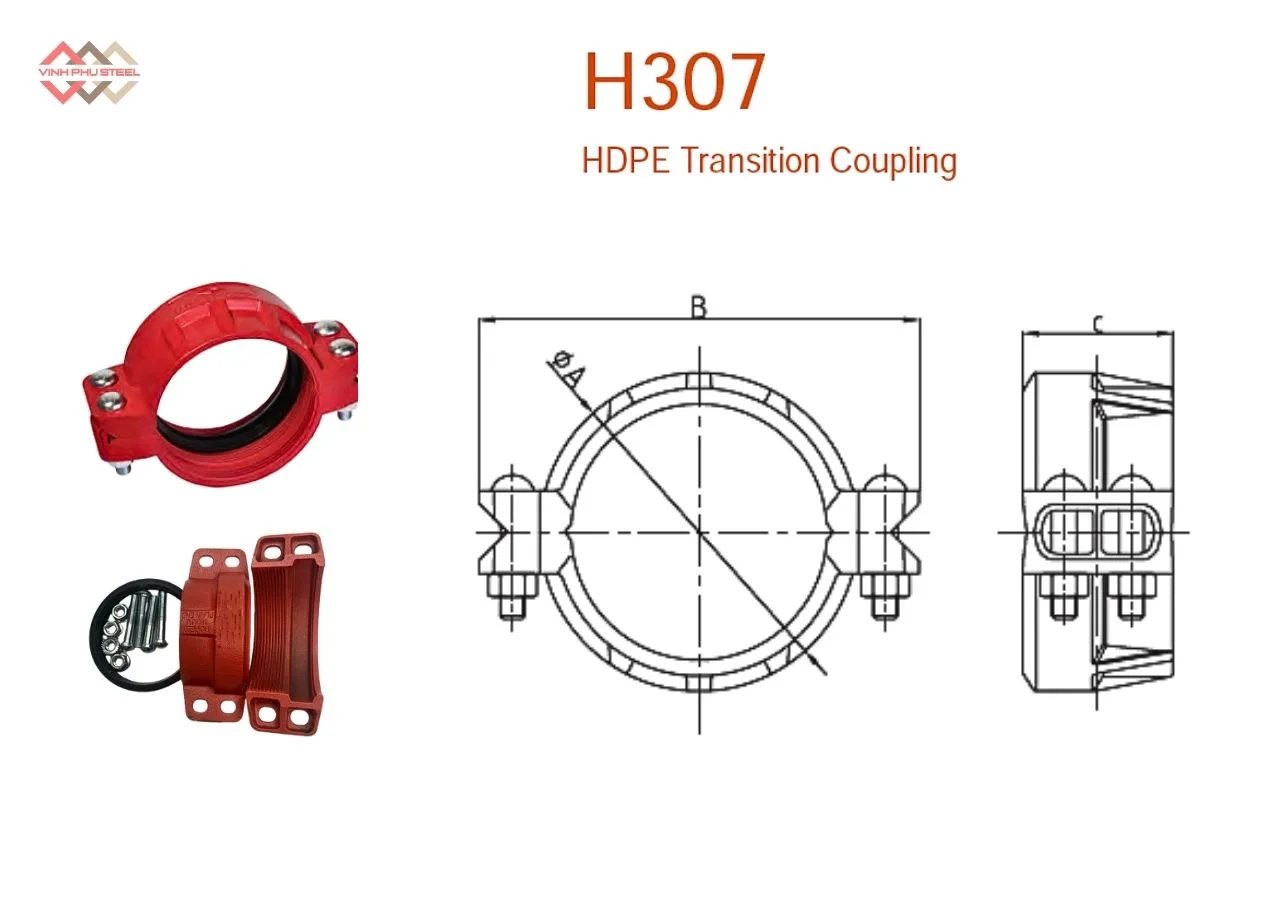

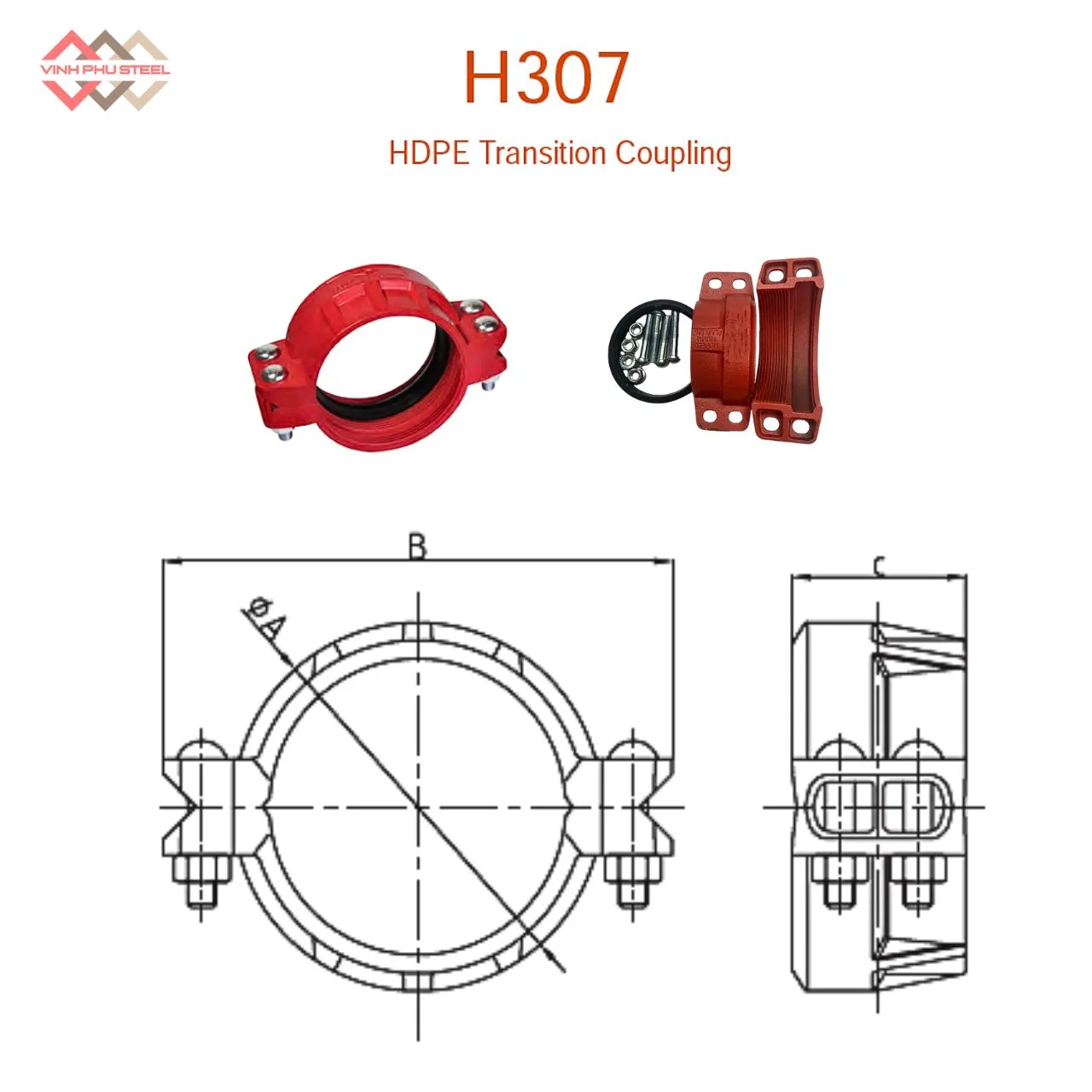

Cấu tạo của Khớp Nối Chuyển Đổi Rãnh HDPE MECH

Cùm nối chuyển đổi rãnh HDPE được thiết kế với nhiều bộ phận quan trọng, phối hợp chặt chẽ để tạo ra mối nối cơ khí an toàn và bền vững:

1. Bu lông và đai ốc

   • Mỗi khớp nối thường sử dụng 4 bu lông (hoặc nhiều hơn tùy kích thước) để siết chặt hai nửa thân khớp nối.
   • Khi siết, bu lông tạo lực ép đều, giúp các chi tiết khác bám chặt vào bề mặt ống.

2. Rãnh nối ống thép – Ren nối ống nhựa PE

   • Đầu ren được gia công sắc bén, ăn sâu vào bề mặt ngoài của ống HDPE.
   • Đầu rãnh tiêu chuẩn để nối ống thép.

3. Gioăng cao su (Seal/Gasket)

   • Làm từ cao su EPDM hoặc NBR chất lượng cao.
   • Được bố trí tách biệt với cụm răng thép để đảm bảo độ kín khít tối đa trong toàn bộ dải nhiệt độ làm việc, chống rò rỉ hiệu quả.

4. Thân khớp nối (Housing)

   • Chế tạo từ gang cầu hoặc thép đúc, bền chắc và chịu lực tốt.
   • Thiết kế thân thấp, gọn nhẹ, có các gờ dốc ở vòng ngoài, cho phép khớp nối trượt dễ dàng qua chướng ngại vật khi di chuyển tuyến ống dài.

Hướng dẫn lắp đặt Khớp nối chuyển đổi Rãnh HDPE MECH

Việc lắp đặt đúng quy trình sẽ giúp mối nối chắc chắn, kín khít và bền bỉ, đồng thời giảm rủi ro rò rỉ hoặc hư hỏng trong quá trình vận hành.

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra khớp nối, bu lông, gioăng cao su, thân khớp và răng thép, đảm bảo không bị hư hại, bẩn hoặc lão hóa.
• Vệ sinh sạch bề mặt ngoài của ống HDPE và phần rãnh trên ống thép hoặc phụ kiện.
• Chuẩn bị cờ lê lực để siết bu lông theo thông số kỹ thuật của nhà sản xuất.

2. Cách lắp đặt

B1. Đặt gioăng cao su vào thân khớp

• Đảm bảo gioăng nằm đúng vị trí, không bị xoắn hoặc nhăn.

B2. Đặt khớp nối lên đầu ống HDPE

• Căn chỉnh phần răng thép trùng với bề mặt ống, đảm bảo tiếp xúc đều.
• Đảm bảo khớp nối có thể khóa vừa rãnh của ống thép hoặc phụ kiện.

B3. Siết bu lông

• Siết lần lượt từng bu lông theo hình chữ “X” để lực ép đều, tránh lệch tâm.
• Sử dụng cờ lê lực để siết đúng mô-men xoắn theo hướng dẫn của nhà sản xuất.

B4. Kiểm tra mối nối

• Đảm bảo răng thép cắn chắc vào ống HDPE, gioăng không bị lệch.
• Kiểm tra khe hở, đảm bảo mối nối kín khít và thẳng hàng với đường ống.

3. Lưu ý khi lắp đặt

• Không sử dụng búa hoặc vật cứng để gõ khớp nối vào ống.
• Tránh siết bu lông quá lực, gây biến dạng hoặc làm hỏng gioăng.
• Kiểm tra định kỳ mối nối sau khi hệ thống vận hành, đặc biệt ở những tuyến ống chịu rung động hoặc áp lực cao.

Vấn đề thường gặp khi sử dụng Khớp nối chuyển đổi

1. Rò rỉ tại mối nối

Nguyên nhân:

• Gioăng cao su không nằm đúng vị trí, bị xoắn hoặc hư hỏng.
• Bu lông siết chưa đủ lực hoặc siết không đều.
• Răng thép chưa ăn chắc vào bề mặt ống.

Biện pháp khắc phục:

• Tháo khớp nối, đặt lại gioăng cao su đúng vị trí.
• Siết bu lông lần lượt theo hình chữ “X” để lực phân bố đều, sử dụng cờ lê lực.
• Kiểm tra răng thép, nếu bị mòn hoặc hỏng cần thay khớp nối mới.

2. Mối nối lệch tâm hoặc nghiêng

Nguyên nhân:

• Căn chỉnh ống và khớp nối không đúng trước khi siết bu lông.
• Lắp đặt vội vàng, không kiểm tra thẳng hàng đường ống.

Biện pháp khắc phục:

• Tháo và điều chỉnh lại vị trí khớp nối, đảm bảo đầu ống thẳng hàng.
• Siết bu lông từ từ, kiểm tra song song với trục ống.

3. Khó lắp đặt trên tuyến ống dài hoặc có chướng ngại vật

Nguyên nhân:

• Đường ống chưa được xử lý khoảng cách đủ để đặt khớp nối.
• Khớp nối chạm vào vật cản trên tuyến ống.

Biện pháp khắc phục:

• Sử dụng thân khớp nối có thiết kế gọn, các gờ dốc (low-profile) để trượt qua chướng ngại vật.
• Điều chỉnh vị trí ống, mở rộng khoảng cách nếu cần.

4. Bu lông hoặc răng thép bị hư hỏng

Nguyên nhân:

• Bu lông siết quá lực hoặc sử dụng sai cờ lê.
• Răng thép bị va đập trong quá trình vận chuyển hoặc lưu kho.

Biện pháp khắc phục:

• Sử dụng đúng mô-men siết của nhà sản xuất.
• Kiểm tra răng thép trước khi lắp đặt, thay thế bu lông hoặc khớp nối nếu cần.

5. Ảnh hưởng bởi nhiệt độ hoặc áp lực cao

Nguyên nhân:

• Hệ thống vận hành vượt quá dải nhiệt độ hoặc áp lực cho phép.
• Gioăng cao su không phù hợp với nhiệt độ hoặc hóa chất.

Biện pháp khắc phục:

• Sử dụng khớp nối và gioăng đúng loại cho dải nhiệt độ và áp lực thiết kế.
• Kiểm tra định kỳ và thay thế gioăng khi có dấu hiệu lão hóa.

Ưu điểm của Khớp nối chuyển đổi rãnh HDPE MECH

Cùm nối rãnh chuyển đổi HDPE MECH được sử dụng phổ biến là nhờ những ưu điểm nổi bật sau:

1. Kết nối chắc chắn, chịu áp lực cao

   • Nhờ hệ thống răng thép sắc bén cắn vào ống HDPE và khóa chặt vào rãnh ống thép hoặc phụ kiện, khớp nối tạo mối liên kết cơ khí vững chắc, có khả năng chịu áp lực vượt hơn cả ống HDPE mà không cần hàn nhiệt hay mặt bích.

2. Tiết kiệm chi phí và thời gian lắp đặt

   • Cơ chế siết bu lông nhanh chóng, không cần hàn hoặc gia công phức tạp.
   • Thời gian lắp đặt giảm đáng kể, phù hợp cho các dự án công nghiệp, PCCC, cấp thoát nước, HVAC…

3. Đảm bảo độ kín khít tuyệt đối

   • Gioăng cao su EPDM/NBR bố trí hợp lý, tách biệt với cụm răng thép, giúp ngăn rò rỉ nước, khí hoặc hóa chất trong toàn bộ dải nhiệt độ làm việc.

4. Linh hoạt và dễ bảo trì

   • Dễ dàng tháo lắp, thay thế hoặc mở rộng hệ thống khi cần.
   • Thân khớp nối gọn nhẹ, có các gờ dốc giúp trượt qua chướng ngại vật, thuận tiện trong việc di chuyển tuyến ống dài.

5. Ứng dụng rộng rãi và bền bỉ

   • Phù hợp với nhiều loại ống HDPE và ống thép rãnh, có thể kết nối hai đường ống có kết nối khác nhau.
   • Chịu được rung động, áp lực và nhiệt độ cao, đảm bảo tuổi thọ lâu dài cho toàn bộ hệ thống đường ống.

Ứng dụng của Khớp nối chuyển đổi rãnh HDPE MECH

Cùm nối chuyển đổi rãnh HDPE là giải pháp kết nối hai đường ống có kiểu kết nối khác nhau (Rãnh-Ren ngoài) một cách nhanh chóng, an toàn và bền bỉ, phù hợp cho nhiều hệ thống công nghiệp, dân dụng và hạ tầng. Dưới đây là những ứng dụng tiêu biểu:

1. Hệ thống cấp thoát nước

• Kết nối ống HDPE với ống thép hoặc ống HDPE có kiểu kết nối khác nhau trong mạng lưới cấp nước sạch, thoát nước thải, hệ thống tưới tiêu nông nghiệp.
• Đảm bảo mối nối kín khít, chống rò rỉ và dễ dàng bảo trì khi cần mở rộng hoặc sửa chữa.
• Giúp tối ưu chi phí thi công nhờ cơ chế siết bu lông nhanh gọn, không cần hàn hay mặt bích.

2. Hệ thống PCCC (Phòng cháy chữa cháy)

• Dùng để nối ống HDPE với ống thép rãnh PCCC hoặc kết nối các phụ kiện đầu rãnh như van, đồng hồ áp suất.
• Cho phép tháo lắp nhanh trong các trường hợp bảo trì, mở rộng hoặc thay thế hệ thống.
• Đảm bảo khả năng chịu áp lực và nhiệt độ cao, đáp ứng tiêu chuẩn an toàn PCCC.

3. Hệ thống HVAC – điều hòa không khí

• Ứng dụng trong đường ống dẫn nước làm mát, hệ thống HVAC, hệ thống lạnh công nghiệp.
• Khớp nối có khả năng chống rung động và chịu áp lực cao, thích hợp cho các hệ thống vận hành liên tục.
• Giúp giảm thiểu rò rỉ, duy trì hiệu suất làm việc ổn định.

4. Công nghiệp và xử lý môi trường

• Phù hợp với các nhà máy, trạm bơm, hệ thống xử lý nước thải, môi trường công nghiệp có yêu cầu kỹ thuật cao.
• Khớp nối chuyển đổi rãnh HDPE giúp đảm bảo an toàn, bền bỉ, giảm chi phí bảo trì và thay thế.
• Dễ dàng kết nối các ống HDPE với ống thép hoặc phụ kiện đầu rãnh, ngay cả khi kích thước ống khác nhau.

5. Ứng dụng trong các công trình hạ tầng

• Sử dụng trong dự án cấp nước đô thị, khu công nghiệp, sân bay, nhà máy xử lý nước thải.
• Giúp thi công nhanh, tiết kiệm diện tích, đặc biệt phù hợp với các tuyến ống dài, cần di chuyển hoặc tránh vật cản.

Khớp Nối Chuyển Đổi Rãnh HDPE MECH chính hãng, giá rẻ

Cùm nối chuyển đổi rãnh HDPE MECH tại Thép Vinh Phú là giải pháp kết nối hai đường ống có kiểu kết nối khác nhau ( đầu thép Rãnh-Ren đầu HDPE) an toàn, chắc chắn và bền bỉ, được chế tạo từ gang cầu và thép đúc chất lượng cao. Sản phẩm giúp thay thế hiệu quả cho các phương pháp hàn nhiệt hoặc mặt bích truyền thống, đồng thời rút ngắn thời gian lắp đặt và tiết kiệm chi phí thi công.

Thép Vinh Phú cam kết cung cấp khớp nối chuyển đổi rãnh HDPE MECH chính hãng, giá cả cạnh tranh, phục vụ mọi nhu cầu từ hệ thống cấp thoát nước, PCCC, HVAC đến các công trình công nghiệp và xử lý môi trường.

Mọi thông tin về sản phẩm hoặc giá bán, vui lòng liên hệ trực tiếp đến

Hotline: 0933 710 789 để được hỗ trợ và báo giá tốt nhất.

Ngoài ra, bạn có thể tải Catalogue MECH để biết thêm thông tin sản phẩm và các phụ kiện nối rãnh từ MECH.
