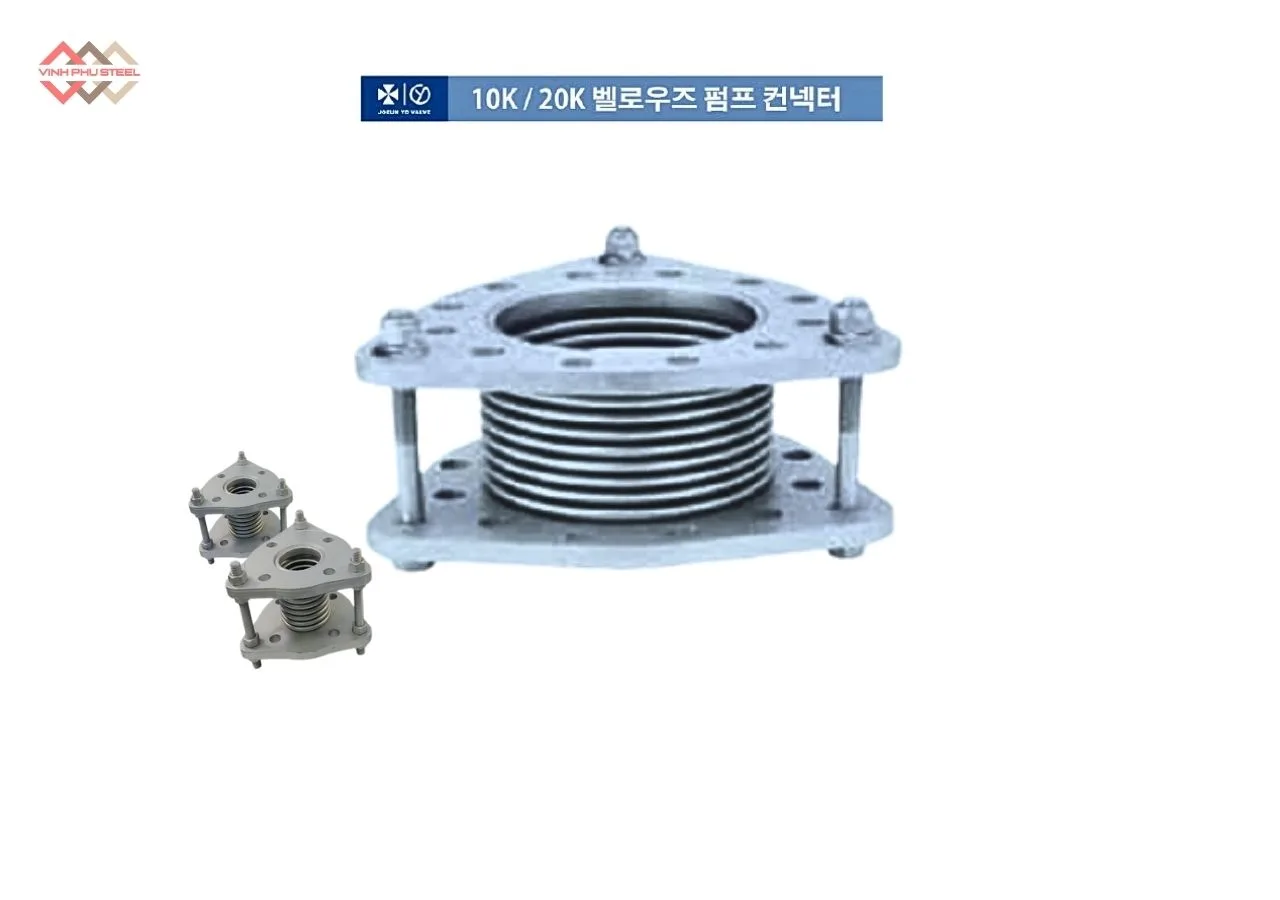

Khớp Giản Nở Inox Joeun Korea – Expansion Joint

Khớp giãn nở inox ( Expansion Joint) là thiết bị được lắp đặt trên đường ống để hấp thụ sự giãn nở – co lại của ống khi nhiệt độ thay đổi, đồng thời giảm rung động, tiếng ồn và hạn chế áp lực gây hư hỏng hệ thống.

Thiết bị này được cấu tạo chủ yếu từ thép không gỉ (inox), thông dụng nhất là Inox 304, Inox 316, giúp sản phẩm chống ăn mòn, chịu nhiệt, chịu áp cao và hoạt động bền bỉ trong môi trường khắc nghiệt.

Chức năng chính của khớp giãn nở inox

• Bù giãn nở nhiệt cho đường ống nóng hoặc lạnh.
• Giảm chấn – chống rung từ máy bơm, quạt, động cơ…
• Bảo vệ mặt bích, van, máy móc khỏi lực tác động dư thừa.
• Hấp thụ chuyển động đa hướng: nén – giãn – xoắn – lệch tâm.

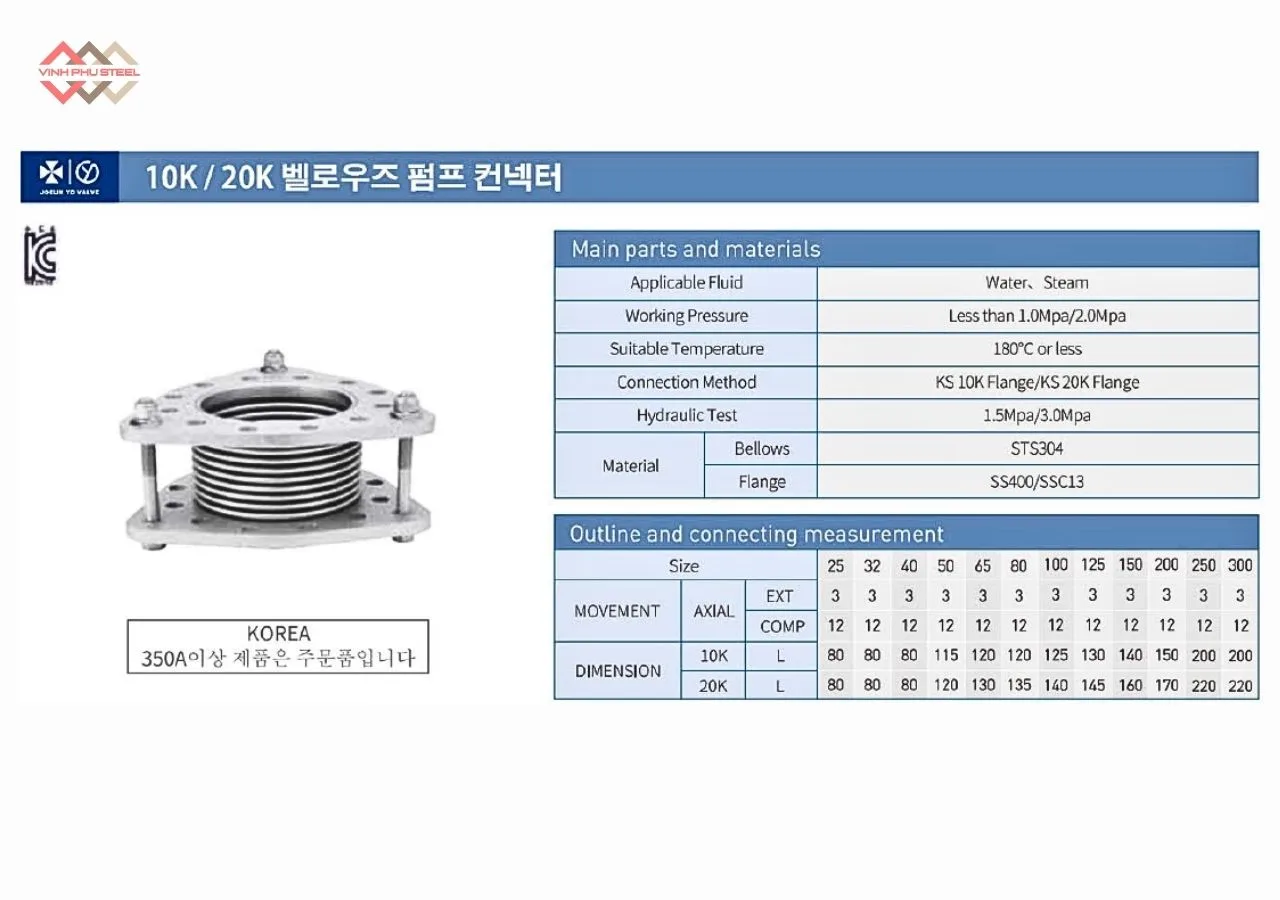

Thông Số Kỹ Thuật Chính Khớp Giản Nở Inox Joeun Korea

Thông tin chính của khớp nối giản nở inox Hàn Quốc bao gồm:

• Tên sản phẩm: Khớp giản nở
• Vật liệu thân & ống bellow: Inox
• Kích thước danh nghĩa (DN): Từ DN25 – DN300 (tuỳ model Joeun Korea)
• Áp suất làm việc: 10 bar – 20 bar
• Nhiệt độ làm việc: Lên đến +180°C
• Loại kết nối: Mặt bích tiêu chuẩn JIS / ANSI / DIN
• Dạng chuyển động: Giãn nở trục, lệch ngang, góc nghiêng
• Chiều dài tổng thể: Tùy kích cỡ & tiêu chuẩn mặt bích
• Môi chất phù hợp: Nước, hơi nóng, khí nén, dầu, hoá chất nhẹ
• Ứng dụng: Hệ thống PCCC, HVAC, nồi hơi, nhà máy công nghiệp
• Nhà phân phối: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 30).

Cấu Tạo Chính Của Khớp Giản Nở Inox Joeun Korea

Để đáp ứng yêu cầu vận hành ổn định trong các hệ thống công nghiệp, khớp giãn nở inox được thiết kế với kết cấu tối ưu, đảm bảo vừa chịu được áp lực – nhiệt độ cao, vừa hấp thụ hiệu quả các dao động và biến dạng của đường ống. Dưới đây là các bộ phận cấu thành quan trọng tạo nên độ bền và độ tin cậy của thiết bị này:

1. Ống bellow inox (Inox Bellows) – Bộ phận hấp thụ giãn nở chính

• Được chế tạo từ inox 304 hoặc inox 316 chất lượng cao.
• Thiết kế dạng sóng nhiều lớp giúp bellow co giãn linh hoạt theo hướng trục, hướng ngang hoặc góc nghiêng.
• Có khả năng chịu nhiệt, chịu áp tốt và chống ăn mòn mạnh mẽ, phù hợp môi trường hóa chất – hơi nóng.

2. Đầu nối / mặt bích tiêu chuẩn (Flanges / End Connections)

• Kết nối trực tiếp với đường ống thông qua mặt bích JIS, ANSI, DIN hoặc dạng hàn (welded ends).
• Được làm từ inox hoặc thép carbon mạ kẽm tùy model.
• Đảm bảo độ kín khít và chịu được lực tác động từ hệ thống.

3. Vòng gia cường (Reinforcement Ring / Collar)

• Được lắp quanh bellow để tăng độ cứng và khả năng chịu áp lực cao.
• Hạn chế nguy cơ biến dạng bellow khi vận hành liên tục.
• Thường có ở các khớp giãn nở chịu áp lớn hoặc môi trường khắc nghiệt.

4. Thanh giằng – thanh hạn chế chuyển động (Tie Rod / Control Rod)

• Có nhiệm vụ ổn định chuyển động, không cho khớp giãn nở vượt quá giới hạn thiết kế.
• Dùng cho các dạng khớp bù ngang, bù góc hoặc hệ thống có tải trọng lớn.
• Đảm bảo an toàn tối đa cho đường ống và thiết bị xung quanh.

5. Vỏ bảo vệ (Cover / Shroud)

• Che chắn toàn bộ phần bellow, ngăn bụi bẩn, va đập và tác động nhiệt từ bên ngoài.
• Tăng tuổi thọ khớp giãn nở và giữ cho cấu trúc luôn hoạt động ổn định.

6. Gioăng làm kín (Gasket)

• Được lắp tại vị trí mặt bích để tạo độ kín tuyệt đối cho đường ống.
• Chịu được nhiệt độ và áp suất cao, hạn chế tình trạng rò rỉ lưu chất.

7. Mối hàn inox (Welding Seams)

• Liên kết bellow với mặt bích hoặc đầu hàn.
• Được thực hiện bằng công nghệ hàn tự động hoặc hàn TIG, đảm bảo độ bền và khả năng chịu áp lực cao.

Ưu điểm của Khớp Giãn Nở Inox Joeun Korea

Khớp giãn nở inox được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp nhờ khả năng chịu nhiệt, giảm rung và tăng độ bền cho toàn bộ tuyến ống. Dưới đây là những ưu điểm nổi bật nhất.

Chịu nhiệt độ và áp suất cao

Khớp giãn nở inox làm từ inox SUS 304 hoặc SUS 316 giúp thiết bị hoạt động ổn định trong điều kiện khắc nghiệt như nhiệt độ cao, áp suất lớn, môi trường hơi nóng hoặc khí nén.

Khả năng co giãn và linh hoạt tốt

Cấu tạo ống lượn sóng giúp khớp dễ dàng co giãn, hấp thụ chuyển động trục, lệch trục và bù giãn nở do nhiệt, hỗ trợ hệ thống vận hành an toàn hơn.

Chống ăn mòn và độ bền vượt trội

Inox có khả năng chống gỉ sét và chịu hóa chất tốt, cho phép sản phẩm hoạt động lâu dài trong môi trường ăn mòn, ẩm ướt hoặc có hóa chất nhẹ.

Giảm rung và hạn chế tác động lên đường ống

Khớp giãn nở inox hấp thụ rung động từ bơm, quạt, máy nén và các thiết bị cơ khí, giúp giảm lực truyền lên hệ thống và bảo vệ các mối nối, van và thiết bị đầu cuối.

Tăng tuổi thọ toàn hệ thống

Nhờ khả năng bảo vệ trước rung động, giãn nở nhiệt và ăn mòn, khớp giãn nở inox giúp giảm hư hỏng, hạn chế rò rỉ và giảm chi phí bảo trì.

Dễ lắp đặt và đa dạng mẫu mã

Sản phẩm có nhiều dạng kết nối như mặt bích, ren hoặc hàn; đa kích thước từ DN nhỏ đến lớn, phù hợp cho nhiều loại đường ống và ứng dụng khác nhau.

Ứng Dụng Của Khớp Giãn Nở Inox Joeun Korea

Khớp giãn nở inox là thiết bị quan trọng trong các hệ thống đường ống cần bù giãn nở nhiệt, giảm rung và bảo vệ thiết bị. Nhờ khả năng chịu nhiệt, chống ăn mòn và co giãn linh hoạt, sản phẩm được sử dụng trong nhiều lĩnh vực công nghiệp và dân dụng.

Hệ thống đường ống hơi và nước nóng

Được dùng để bù giãn nở trong các tuyến ống dẫn hơi, nồi hơi, đường ống sưởi và hệ thống cấp nước nóng trong nhà máy hoặc tòa nhà cao tầng.

Hệ thống HVAC – điều hòa không khí

Lắp đặt tại các vị trí nối với quạt gió, chiller, AHU, FCU để giảm rung động, tránh truyền lực sang đường ống và thiết bị.

Nhà máy công nghiệp và dây chuyền sản xuất

Ứng dụng trong các nhà máy hóa chất, thực phẩm, đồ uống, dệt nhuộm, xi măng, giấy… nơi đường ống phải chịu nhiệt cao và môi trường ăn mòn.

Hệ thống bơm và máy nén

Giảm rung mạnh khi bơm hoạt động, bảo vệ mối nối và tăng tuổi thọ cho toàn bộ đường ống.

Hệ thống cấp thoát nước, xử lý nước thải

Dùng để hấp thụ rung, co giãn đường ống trong trạm bơm nước sạch, trạm xử lý nước thải và các tuyến ống dài.

Ứng dụng trong dầu khí và năng lượng

Khớp giãn nở inox được dùng tại các nhà máy lọc dầu, khu công nghiệp khí, trạm phát điện… nơi yêu cầu độ bền, độ an toàn và khả năng chịu áp lực cao.

Công trình dân dụng và tòa nhà cao tầng

Gắn vào các tuyến ống chính nhằm giảm rung, ổn định đường ống và hạn chế nứt, rò rỉ do giãn nở nhiệt.

Hướng Dẫn Lắp Đặt Khớp Giãn Nở Inox Joeun Korea

Việc lắp đặt khớp giãn nở inox cần thực hiện đúng quy trình để đảm bảo thiết bị hoạt động ổn định, bù giãn nở hiệu quả và tránh hư hỏng trong quá trình vận hành. Dưới đây là hướng dẫn chi tiết từng bước.

1. Kiểm tra sản phẩm trước khi lắp đặt

• Kiểm tra bellow, mặt bích, mối hàn, vòng gia cường.
• Đảm bảo khớp không bị móp, cong, biến dạng trong quá trình vận chuyển.
• Xác nhận kích thước, tiêu chuẩn mặt bích, chiều dài phù hợp với đường ống.

2. Đảm bảo lắp đặt đúng chiều và đúng vị trí

• Mũi tên chỉ chiều dòng chảy (nếu có) phải trùng với chiều vận hành của hệ thống.
• Khớp giãn nở phải lắp tại vị trí có không gian đủ để co giãn và không bị vật cản ép sát.

3. Không kéo giãn hoặc nén khớp khi lắp đặt

• Không được dùng lực để siết, kéo dài hoặc nén ngắn khớp nhằm “bù” sai lệch đường ống.
• Đường ống hai bên phải được căn chỉnh thẳng hàng trước khi đưa khớp vào.

4. Lắp đặt theo đúng kiểu kết nối

• Với mặt bích: Căn đối xứng, siết bulong theo đường chéo (star pattern) để bellow không bị lệch.
• Với ren: Dùng băng tan hoặc keo chuyên dụng, không siết quá lực gây biến dạng.
• Với hàn: Bảo vệ bellow khỏi tia lửa; nên tháo phần kết nối nếu có thể trước khi hàn.

5. Sử dụng giá đỡ và gối đỡ đường ống đúng kỹ thuật

• Đường ống phải được đỡ chắc chắn trước và sau khớp.
• Không để trọng lực đường ống dồn lên khớp giãn nở.
• Khớp chỉ được dùng để bù giãn nở – không dùng làm “giá đỡ”.

6. Không xoắn khớp trong quá trình lắp đặt

• Tuyệt đối tránh xoay vặn gây xoắn bellow vì sẽ làm giảm tuổi thọ và mất khả năng co giãn.

7. Kiểm tra rò rỉ sau khi lắp đặt

• Tăng áp từ từ để kiểm tra rò rỉ và kiểm tra độ ổn định của khớp.
• Đảm bảo khớp hoạt động đúng biên độ co giãn cho phép.

8. Bảo trì định kỳ

• Kiểm tra định kỳ theo chu kỳ vận hành của hệ thống.
• Quan sát tình trạng bellow, bulong, độ lệch trục và rung động bất thường.

Vấn Đề Thường Gặp và Cách Khắc Phục Khớp Giãn Nở Inox

Trong quá trình vận hành hệ thống đường ống, khớp giãn nở inox có thể gặp một số sự cố do lắp đặt sai kỹ thuật, quá tải hoặc môi trường làm việc không phù hợp. Dưới đây là những vấn đề phổ biến nhất và hướng khắc phục hiệu quả.

1. Khớp bị rò rỉ tại mặt bích hoặc ren

Nguyên nhân:

• Siết bulong không đều hoặc siết quá lực.
• Gioăng không đúng chuẩn hoặc lắp sai vị trí.
• Ren bị hở, siết quá chặt làm biến dạng bellow.

Khắc phục:

• Siết bulong theo hình chữ X để đảm bảo lực đều.
• Dùng gioăng đúng vật liệu (EPDM, PTFE, Graphite…).
• Kiểm tra ren, siết vừa đủ – không dùng lực quá mạnh.

2. Bellow bị biến dạng, móp hoặc giãn quá mức

Nguyên nhân:

• Đường ống không thẳng làm khớp chịu lực sai.
• Khoảng cách giãn nở vượt quá khả năng thiết kế.
• Lắp đặt kéo/nén khớp để bù sai lệch.

Khắc phục:

• Căn chỉnh lại đường ống đúng trục.
• Chọn khớp có độ co giãn phù hợp với hệ thống.
• Không dùng khớp để bù sai lệch trong thi công ống.

3. Khớp bị xoắn khi lắp đặt hoặc vận hành

Nguyên nhân:

• Lắp đặt xoay lệch.
• Đường ống bị xoắn hoặc rung mạnh từ bơm/máy nén.

Khắc phục:

• Đảm bảo không xoay vặn khớp khi lắp.
• Sử dụng thêm khớp giảm chấn, chân đỡ, gối đỡ để ổn định ống.

4. Khớp bị rung mạnh hoặc phát tiếng ồn bất thường

Nguyên nhân:

• Thiếu giá đỡ, gối đỡ đường ống.
• Lắp gần thiết bị rung mạnh nhưng không có giảm chấn.
• Bộ phận cố định ống (fixed point) lắp sai vị trí.

Khắc phục:

• Bổ sung giá đỡ trước và sau khớp.
• Gắn thêm rubber support hoặc khớp giảm rung.
• Kiểm tra lại hệ thống fixed point/guide để chống lệch trục.

5. Ăn mòn do môi trường hóa chất hoặc nước biển

Nguyên nhân:

• Chọn vật liệu không phù hợp (dùng SUS304 trong môi trường mặn/axit mạnh).
• Không vệ sinh định kỳ.

Khắc phục:

• Thay bằng inox SUS316 hoặc vật liệu chuyên dụng.
• Tạo lớp bảo vệ, vệ sinh định kỳ, kiểm tra oxi hóa.

6. Tuổi thọ giảm nhanh, hư sớm hơn dự kiến

Nguyên nhân:

• Hoạt động vượt áp suất hoặc nhiệt độ cho phép.
• Lỗi lắp đặt hoặc lựa chọn sai model.
• Thiếu bảo trì định kỳ.

Khắc phục:

• Chọn đúng model theo áp suất PN, nhiệt độ và môi trường.
• Kiểm tra mỗi 3–6 tháng: bulong, độ lệch trục, rung động.
• Thay thế khi thấy dấu hiệu mỏi hoặc nứt bellow.

Khớp Giãn Nở Inox Tiêu Chuẩn PN10 / PN16 Là Gì?

Khớp giãn nở inox tiêu chuẩn PN10 và PN16 là loại khớp giãn nở được thiết kế theo tiêu chuẩn áp suất danh định (Pressure Nominal – PN) của hệ thống đường ống. Ký hiệu PN cho biết khả năng chịu áp tối đa của sản phẩm ở nhiệt độ làm việc chuẩn (thường 20°C).

Ý nghĩa của PN10 và PN16:

• PN10: khớp giãn nở chịu được áp suất tối đa 10 bar (tương đương 10 kg/cm²).
• PN16: khớp giãn nở chịu được áp suất tối đa 16 bar (tương đương 16 kg/cm²).

Nói cách khác:

• PN càng lớn → Khả năng chịu áp càng cao.
• PN10 phù hợp cho hệ thống áp trung bình.
• PN16 dùng cho hệ thống áp cao hoặc có rung động mạnh hơn.

Đặc điểm của khớp giãn nở inox PN10 / PN16

• Làm từ inox SUS304 hoặc SUS316, chống ăn mòn tốt.
• Bellow dạng sóng giúp bù giãn nở dọc trục, lệch trục và rung động.
• Thường sử dụng mặt bích tiêu chuẩn (JIS, DIN, BS, ANSI).
• Có khả năng chịu nhiệt và chống rung tốt trong nhiều môi trường công nghiệp.

Ứng dụng của khớp giãn nở inox PN10 / PN16

• Hệ thống đường ống hơi nóng, nước nóng.
• Hệ thống bơm nước áp lực, phòng bơm chung cư, nhà máy.
• Hệ thống HVAC – chiller – AHU – FCU.
• Đường ống hóa chất nhẹ, nước thải, thực phẩm, dược phẩm.
• Nhà máy nhiệt điện, dầu khí, nồi hơi, lò sấy.

Cách chọn PN cho đúng

• Chọn PN10 nếu hệ thống áp suất 6–10 bar, ít rung.
• Chọn PN16 nếu hệ thống áp suất 10–14 bar hoặc có rung động mạnh (bơm lớn, máy nén).
• Với môi trường nhiệt độ cao (hơi nóng), nên ưu tiên PN16 để tăng độ an toàn.
