Đai Ốc Mặt Bích MECH – Hexagon Flange Nut

Mô tả

Trong các mối ghép cơ khí yêu cầu độ bền và độ ổn định cao, Đai Ốc Mặt Bích MECH – Hexagon Flange Nut DIN 6923 là lựa chọn tiêu chuẩn được sử dụng phổ biến nhất hiện nay. Sản phẩm có kết cấu lục giác sáu cạnh, kết hợp với mặt bích mở rộng ở đáy giúp phân bổ lực siết đồng đều, tăng khả năng chịu tải và chống lỏng hiệu quả trong điều kiện rung động hoặc tải trọng thay đổi.

Đai ốc được sản xuất theo tiêu chuẩn DIN 6923 (Đức) – tương đương ISO 4161, đảm bảo độ chính xác ren, độ cứng bề mặt và tính đồng nhất về kích thước.

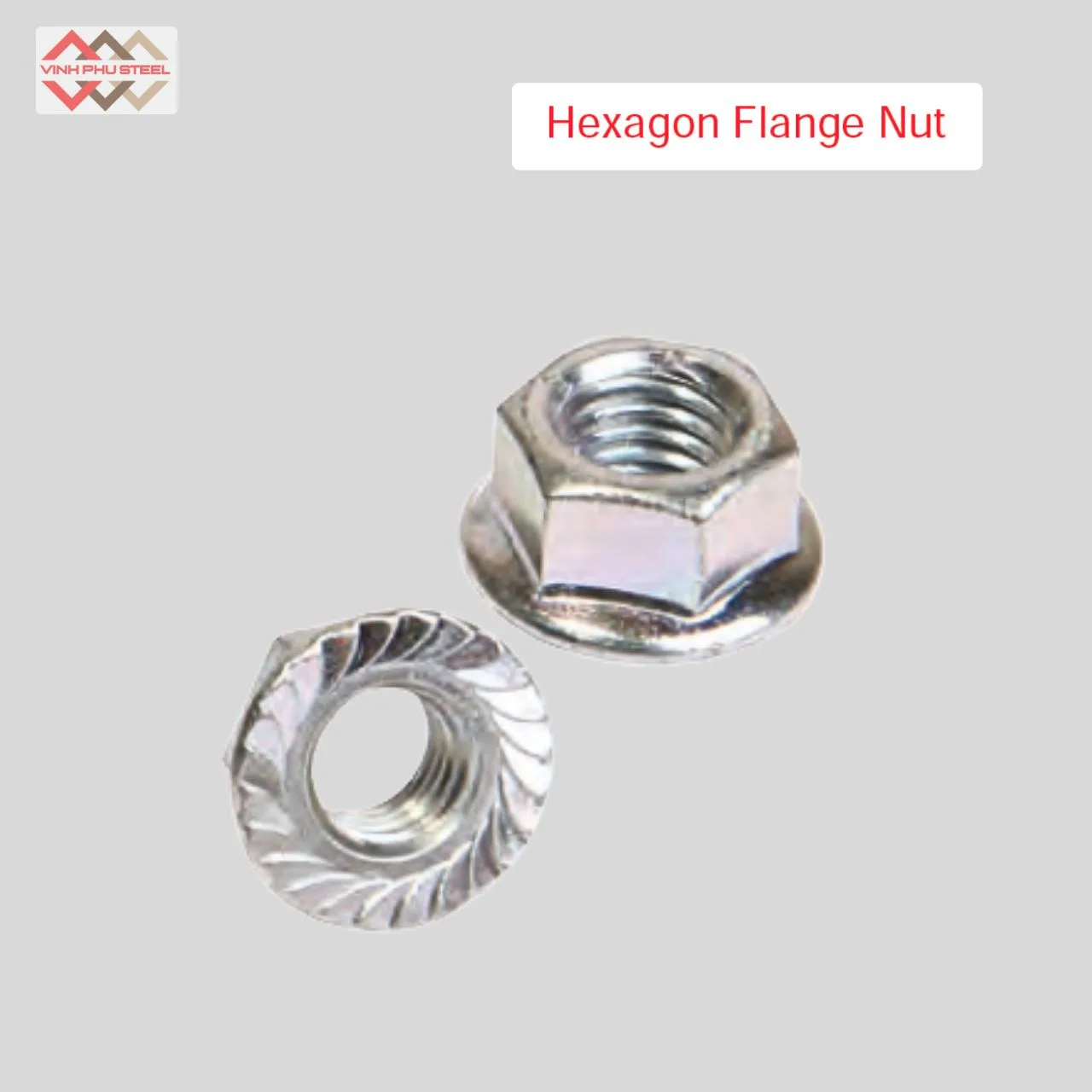

Đai Ốc Mặt Bích MECH – Hexagon Flange Nut

Đai ốc mặt bích (tiếng Anh: Hexagon Flange Nut) là một loại đai ốc có phần đế mở rộng hình tròn ở đáy, gọi là mặt bích (flange). Phần mặt bích này được thiết kế nhằm tăng diện tích tiếp xúc với bề mặt liên kết, giúp phân bố đều lực siết, giảm biến dạng vật liệu, và ngăn ngừa việc tự tháo lỏng trong quá trình vận hành.

Đai ốc mặt bích có hình lục giác (hexagon) để dễ dàng siết bằng cờ lê hoặc dụng cụ cơ khí. Tùy vào ứng dụng, mặt bích có thể phẳng (flat) hoặc có răng nhám (serrated) giúp tăng ma sát và chống rung hiệu quả.

Theo tiêu chuẩn kỹ thuật, loại đai ốc này được quy định phổ biến theo DIN 6923 (Đức), đảm bảo độ chính xác ren, độ bền cơ học và kích thước đồng bộ với các loại bu lông cùng tiêu chuẩn.

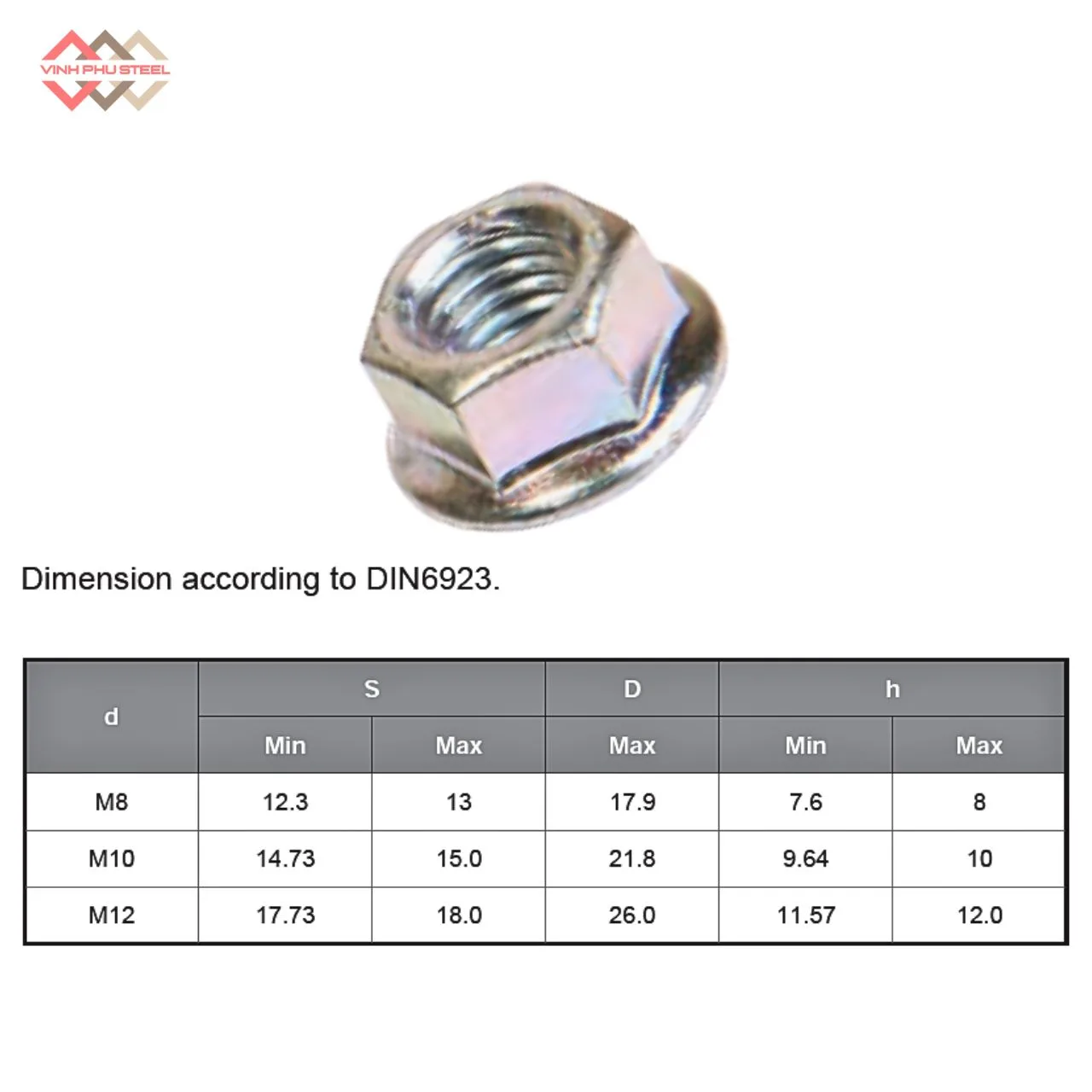

Thông Số Kỹ Thuật Đai Ốc Cường Độ Cao MECH

Thông số chính của đai ốc lục giác MECH tiêu chuẩn ANSI gồm:

• Kích thước & cấu tao: nhiều kích cỡ ( xem hình dưới).
• Loại: Đai ốc lục giác (6 cạnh)
• Vật liệu: Thép carbon.
• Ren: Tiêu chuẩn DIN6923.
• Xử lý bề mặt: Mạ kẽm.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây (Trang 84)

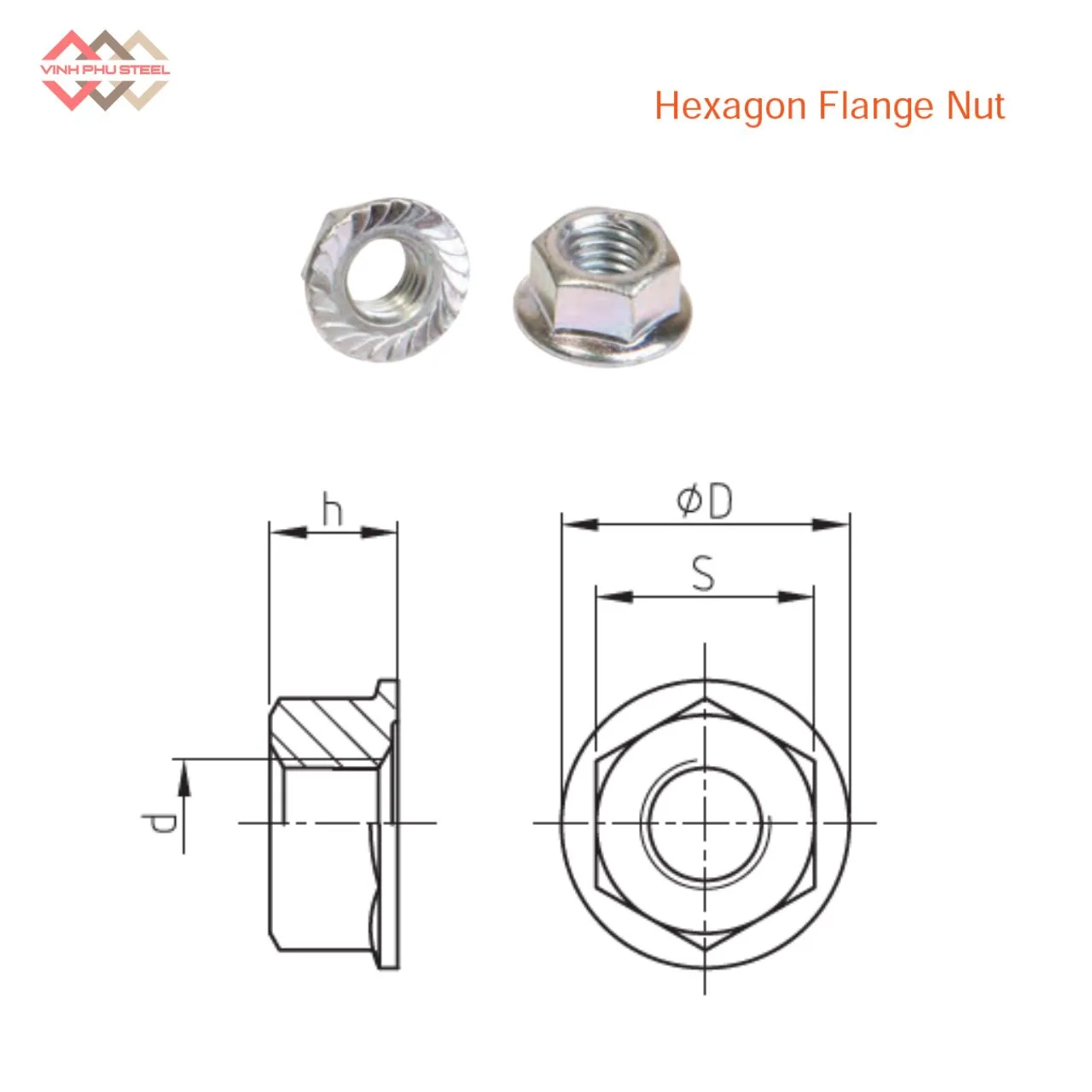

Cấu Tạo Của Đai Ốc Mặt Bích MECH (Hexagon Flange Nut)

Đai ốc mặt bích được thiết kế với cấu trúc đặc biệt, giúp tăng độ bền vững và ổn định cho mối ghép cơ khí. Cấu tạo của đai ốc mặt bích gồm ba phần chính:

1. Phần đầu lục giác (Hexagon Head)

Phần đầu có sáu cạnh đều nhau, cho phép siết chặt hoặc tháo lắp dễ dàng bằng cờ lê, mỏ lết hoặc tuýp tiêu chuẩn. Thiết kế lục giác giúp truyền mô-men xoắn hiệu quả, đảm bảo lực siết ổn định và chắc chắn trong quá trình lắp ráp.

2. Phần mặt bích (Flange)

Mặt bích nằm ở đáy đai ốc, có hình tròn mở rộng nhằm tăng diện tích tiếp xúc với bề mặt vật liệu. Cấu tạo này giúp phân bố đều lực siết, tránh làm hư hại hoặc biến dạng bề mặt liên kết.

Mặt bích có răng nhám (Serrated Flange): Có các rãnh nhỏ giúp tăng ma sát, chống tuột và chống tự tháo lỏng khi chịu rung động hoặc tải trọng thay đổi.

3. Phần ren trong (Internal Thread)

Phần ren được gia công chính xác theo tiêu chuẩn DIN 6923, đảm bảo độ tương thích cao với bu lông cùng kích cỡ và bước ren. Bề mặt đai ốc thường được xử lý mạ kẽm nhằm tăng khả năng chống gỉ sét và kéo dài tuổi thọ khi sử dụng trong môi trường khắc nghiệt.

Ứng Dụng Của Đai Ốc Mặt Bích MECH (Hexagon Flange Nut)

Đai ốc mặt bích là chi tiết cơ khí quan trọng, được sử dụng rộng rãi trong nhiều lĩnh vực nhờ thiết kế chắc chắn, khả năng chống lỏng cao và tính tiện dụng. Dưới đây là các ứng dụng phổ biến của loại đai ốc này:

1. Trong ngành cơ khí chế tạo máy

Đai ốc mặt bích được dùng để liên kết các chi tiết máy, khung vỏ, và cụm truyền động. Nhờ phần mặt bích giúp phân bố đều lực siết, sản phẩm đảm bảo mối ghép ổn định, không cần sử dụng thêm long đen, giúp giảm thời gian lắp ráp và chi phí bảo trì.

2. Trong kết cấu thép và xây dựng công nghiệp

Loại đai ốc này thường xuất hiện trong các hệ khung thép, giàn mái, nhà xưởng, cầu thép và kết cấu hạ tầng. Với khả năng chịu tải và chống rung tốt, đai ốc mặt bích DIN 6923 giúp tăng tuổi thọ và độ an toàn cho toàn bộ hệ thống liên kết.

3. Trong ngành ô tô, xe máy và thiết bị vận tải

Đai ốc mặt bích được sử dụng nhiều trong lắp ráp động cơ, hệ thống treo, phanh, bánh xe và khung gầm. Loại có răng nhám (serrated flange nut) đặc biệt hiệu quả trong việc chống tự tháo lỏng do rung động khi xe vận hành.

4. Trong hệ thống đường ống và thiết bị công nghiệp

Trong các hệ thống ống dẫn, bích nối, máy bơm, van công nghiệp, đai ốc mặt bích giúp đảm bảo liên kết kín khít, chắc chắn, chống rò rỉ và chịu được áp lực cao.

5. Trong sản xuất hàng gia dụng và thiết bị điện

Đai ốc mặt bích cũng được ứng dụng trong thiết bị cơ điện, máy móc gia dụng, đồ nội thất kim loại… nhờ tính thẩm mỹ, dễ lắp đặt và độ bền cao.

Ưu Điểm Của Đai Ốc Mặt Bích MECH (Hexagon Flange Nut)

Đai ốc mặt bích (Hexagon Flange Nut) được ưa chuộng rộng rãi trong các ngành cơ khí, xây dựng và công nghiệp nặng nhờ thiết kế tối ưu mang lại nhiều lợi ích vượt trội so với đai ốc thông thường. Dưới đây là những ưu điểm nổi bật:

1. Phân bố lực siết đều và ổn định

Phần mặt bích mở rộng giúp phân bố lực siết đồng đều trên bề mặt vật liệu, tránh tình trạng tập trung ứng suất, từ đó hạn chế biến dạng hoặc nứt bề mặt tại vị trí liên kết.

2. Không cần sử dụng long đen

Nhờ có mặt bích tích hợp, đai ốc có thể thay thế hoàn toàn long đen phẳng, giúp giảm số lượng chi tiết, rút ngắn thời gian lắp ráp và tăng hiệu quả thi công.

3. Chống lỏng và chống rung hiệu quả

Với loại mặt bích có răng nhám (serrated flange), đai ốc có khả năng chống tự tháo lỏng khi làm việc trong môi trường rung động hoặc tải trọng thay đổi liên tục, rất thích hợp cho ngành ô tô, cơ khí nặng và thiết bị công nghiệp.

4. Dễ lắp đặt và tháo rời

Thiết kế đầu lục giác tiêu chuẩn giúp người dùng dễ dàng thao tác bằng cờ lê, tuýp hoặc dụng cụ siết phổ thông, tiết kiệm thời gian lắp đặt, bảo trì và thay thế.

5. Độ bền cơ học và khả năng chịu tải cao

Sản xuất theo tiêu chuẩn DIN 6923, đai ốc mặt bích được gia công chính xác với vật liệu thép carbon, thép hợp kim hoặc inox 304/316, đảm bảo độ cứng, khả năng chịu lực và độ bền lâu dài ngay cả trong môi trường khắc nghiệt.

6. Tăng tính thẩm mỹ và độ an toàn

Phần mặt bích giúp che phủ mép lỗ bắt bu lông, tạo cảm giác liền khối, chắc chắn và thẩm mỹ hơn cho kết cấu, đồng thời giảm nguy cơ trượt hoặc tuột mối ghép khi chịu lực.

Cách Sử Dụng Đai Ốc Mặt Bích Đúng Kỹ Thuật

Để đai ốc mặt bích hoạt động hiệu quả và đảm bảo an toàn cho mối ghép, cần tuân thủ đúng kỹ thuật lắp đặt và siết chặt. Dưới đây là hướng dẫn chi tiết:

1. Chọn đúng loại và kích cỡ

• Chọn đai ốc phù hợp với bu lông: cùng bước ren, cùng đường kính và tiêu chuẩn (DIN 6923, ISO 4161).
• Chọn vật liệu phù hợp với môi trường làm việc: thép carbon, thép hợp kim, inox 304/316 hoặc đai ốc mạ kẽm, Dacromet.
• Chọn loại mặt bích:
  • Flat Flange: mối ghép thông thường, ít rung.
  • Serrated Flange: mối ghép chịu rung, tải trọng thay đổi.

2. Vệ sinh bề mặt và chi tiết

• Đảm bảo bề mặt lắp ghép sạch, phẳng để mặt bích tiếp xúc đều.
• Loại bỏ bùn, dầu mỡ hoặc gỉ sét trên bu lông và ren đai ốc để tránh giảm lực siết và làm hỏng ren.

3. Lắp đặt đai ốc mặt bích

• Xác định đúng hướng siết: ren phải (thường) xoay theo chiều kim đồng hồ để siết.
• Lắp đai ốc lên bu lông, vặn bằng tay cho đến khi tiếp xúc với bề mặt vật liệu.
• Kiểm tra rằng mặt bích tiếp xúc hoàn toàn với bề mặt, không bị nghiêng hay vênh.

4. Siết chặt theo tiêu chuẩn

• Sử dụng cờ lê lực (torque wrench) để siết đai ốc theo mô-men xoắn quy định của bu lông và đai ốc.
• Không siết quá lực cho phép để tránh gãy ren hoặc biến dạng vật liệu.
• Nếu là mối ghép quan trọng, siết theo trình tự chéo để lực phân bố đều, đặc biệt với các mặt bích lớn.

5. Kiểm tra sau lắp

• Sau khi siết, kiểm tra độ chắc chắn, mặt bích tiếp xúc đều và không có khe hở.
• Với loại serrated flange, đảm bảo răng nhám tiếp xúc đúng để chống rung.

6. Bảo trì định kỳ

• Kiểm tra định kỳ các mối ghép, đặc biệt ở các máy móc chịu rung, tải trọng nặng hoặc môi trường ngoài trời.
• Tháo và làm sạch đai ốc nếu cần, sau đó siết lại theo mô-men chuẩn.

Các Tiêu Chuẩn Đai Ốc Phổ Biến Hiện Nay

Việc chọn đai ốc đúng tiêu chuẩn là yếu tố quan trọng giúp mối ghép cơ khí chắc chắn, ổn định và bền lâu. Mỗi tiêu chuẩn đai ốc đều quy định kích thước, bước ren, độ bền cơ học và vật liệu, giúp đảm bảo tương thích tối ưu với bu lông và chi tiết liên kết. Dưới đây là những tiêu chuẩn phổ biến và gợi ý ứng dụng thực tế.

1. DIN (Tiêu Chuẩn Đức)

• DIN 934: Đai ốc lục giác thông thường – dùng trong cơ khí, khung kết cấu thép, máy móc nhẹ.
• DIN 439: Đai ốc lục giác mỏng – thích hợp cho các mối ghép hạn chế không gian.
• DIN 6923: Đai ốc mặt bích lục giác – lý tưởng cho mối ghép chịu tải, rung động, đường ống, ô tô và kết cấu thép.
• DIN 985: Đai ốc tự khóa – dùng cho các kết cấu rung động hoặc chịu tải trọng thay đổi.
• DIN 6330 – 6331: Đai ốc đặc chủng – ứng dụng trong máy móc nặng và thiết bị công nghiệp đặc thù.

2. ISO (Tiêu Chuẩn Quốc Tế)

• ISO 4032: Hexagon Nut, Regular series – dùng cho liên kết cơ khí tiêu chuẩn.
• ISO 4033: Hexagon Nut, Heavy series – thích hợp kết cấu chịu lực lớn.
• ISO 4161: Hexagon Flange Nut – dùng trong cơ khí, xây dựng, ô tô.
• ISO 10511: Thin Hex Nut – mối ghép không gian hạn chế.
• ISO 898-2: Quy định độ bền cơ học – tham khảo khi lựa chọn đai ốc theo yêu cầu tải trọng.

3. ANSI / ASME (Tiêu Chuẩn Mỹ)

• ANSI B18.2.2: Hex Nut, Standard và Heavy series – dùng trong cơ khí, kết cấu và thiết bị công nghiệp Mỹ.
• ANSI B18.16.6: Flange Nut – ứng dụng tương tự DIN 6923 cho mối ghép chịu tải.
• ASME B18.16.5: Lock Nut – mối ghép cần chống tự tháo lỏng và rung động cao.

4. JIS (Tiêu Chuẩn Nhật Bản)

• JIS B 1181: Hexagon Nut – cơ khí tổng quát, kết cấu nhẹ.
• JIS B 1190: Hexagon Flange Nut – ứng dụng trong ô tô, đường ống và thiết bị công nghiệp.
• JIS B 1191: Lock Nut – mối ghép cần chống rung, chống tự tháo.

5. BS (Tiêu Chuẩn Anh)

• BS 1768: Hexagon Nut – sử dụng trong cơ khí và kết cấu tiêu chuẩn.
• BS 3692: Hexagon Flange Nut – mối ghép chịu tải, khung thép và thiết bị công nghiệp.

Gợi ý áp dụng:

• Chọn DIN 6923 hoặc ISO 4161 cho đai ốc mặt bích chịu tải và rung động, như trong công trình thép, hệ thống đường ống hoặc ô tô.
• Dùng DIN 985 hoặc ASME B18.16.5 cho mối ghép cần chống tự tháo lỏng.
• Chọn DIN 439 hoặc ISO 10511 khi không gian lắp ghép hạn chế, đòi hỏi đai ốc mỏng.

Việc lựa chọn đúng tiêu chuẩn không chỉ giúp tối ưu độ bền và an toàn cho mối ghép, mà còn tiết kiệm thời gian lắp đặt và bảo trì, đảm bảo hiệu quả trong mọi ứng dụng cơ khí và công nghiệp.

Đai Ốc Mặt Bích Nhập Khẩu Chính Hãng – Giá Tốt

Thép Vinh Phú là nhà cung cấp uy tín các loại đai ốc mặt bích nhập khẩu chất lượng cao, phù hợp cho ngành cơ khí, xây dựng, ô tô và công nghiệp. Sản phẩm được nhập khẩu chính hãng, đảm bảo tiêu chuẩn DIN 6923 / ISO 4161, vật liệu thép carbon, inox hoặc mạ kẽm, giúp chịu lực tốt, chống rung và chống tự tháo lỏng.

Với kho hàng lớn, giao hàng nhanh và hỗ trợ kỹ thuật tận nơi, Thép Vinh Phú là lựa chọn lý tưởng cho khách hàng cần mối ghép chắc chắn, an toàn và bền bỉ.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất

Hotline: 0933 710 789
