Đai Khởi Thủy U Ren MECH – U Bolt Mechanical Tee

Mô tả

Trong các hệ thống đường ống, đặc biệt là PCCC, HVAC và cấp thoát nước công nghiệp, việc tạo nhánh rẽ từ ống chính luôn đòi hỏi giải pháp thi công nhanh, an toàn và đảm bảo độ kín tuyệt đối.

Đáp ứng yêu cầu đó, Đai Khởi Thủy U Ren MECH – U-Bolt Mechanical Tee ra đời như một giải pháp kết nối cơ khí tối ưu, giúp tạo nhánh rẽ tiện lợi mà không cần cắt hàn phức tạp, đồng thời duy trì độ bền và tính thẩm mỹ cho toàn hệ thống.

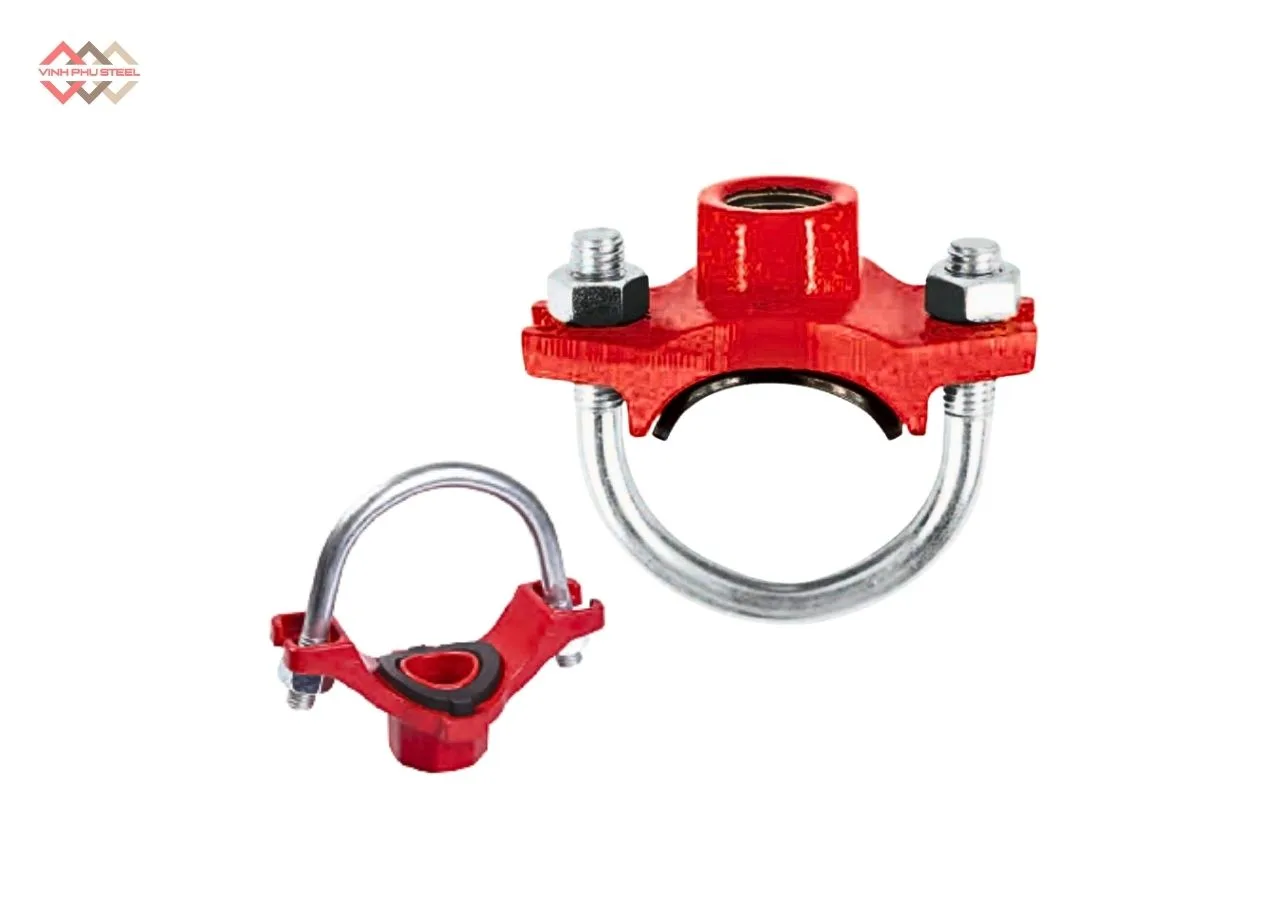

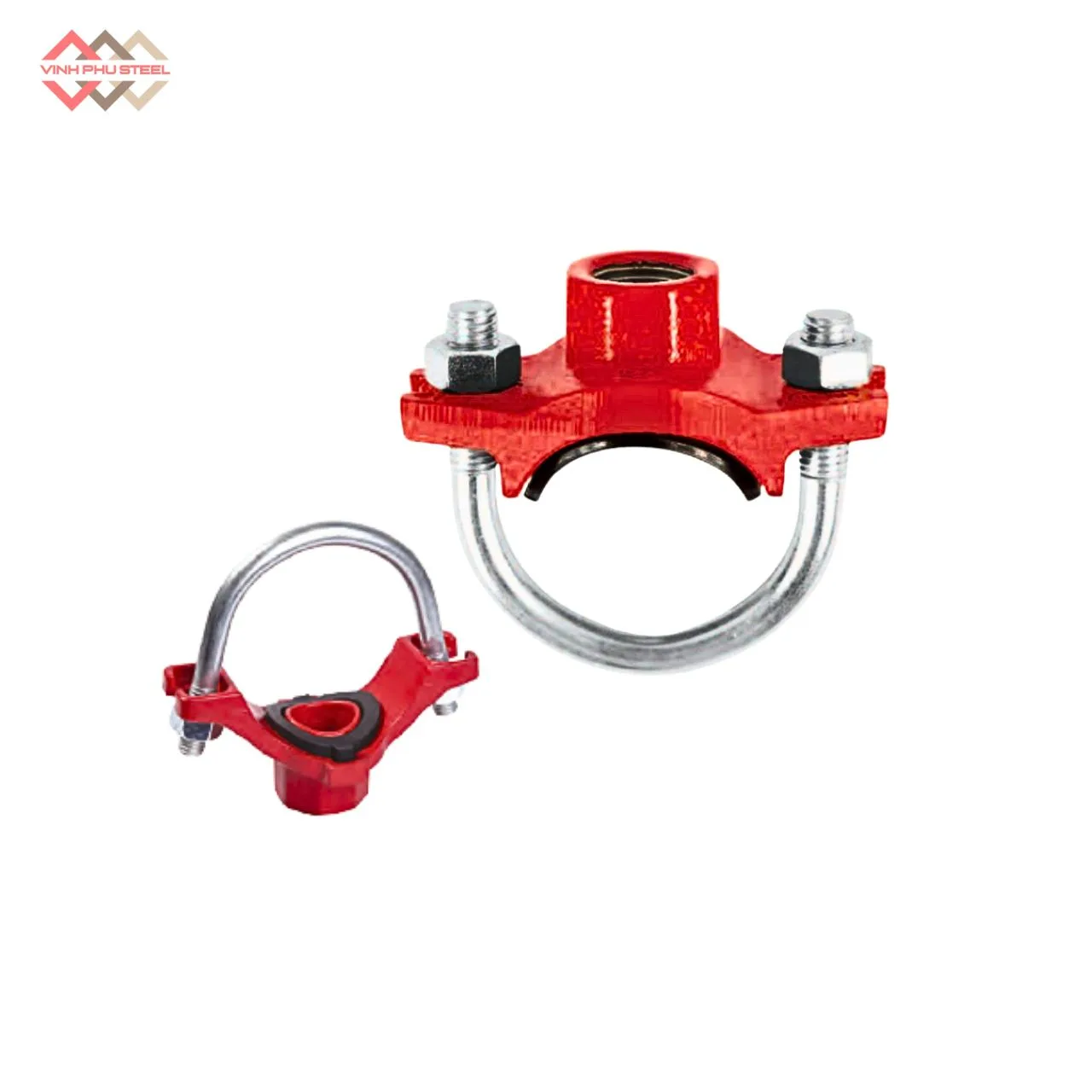

Đai Khởi Thủy U Ren MECH – U Bolt Mechanical Tee

Đai Khởi Thủy U Ren (U-Bolt Mechanical Tee) là một loại phụ kiện cơ khí chuyên dụng dùng để tạo nhánh rẽ từ ống chính trong hệ thống đường ống rãnh mà không cần hàn hoặc cắt phức tạp. Phụ kiện này sử dụng đai bu lông hình chữ U (U-Bolt) để siết chặt thân tê vào thành ống, kết hợp với ron cao su làm kín, giúp đảm bảo kết nối chắc chắn, chống rò rỉ và dễ lắp đặt.

Nhờ cấu tạo thông minh và khả năng thi công nhanh, Đai Khởi Thủy U Ren được ứng dụng rộng rãi trong các hệ thống PCCC, HVAC, cấp thoát nước và công nghiệp xử lý chất lỏng, trở thành giải pháp tối ưu cho việc mở nhánh ống linh hoạt và an toàn.

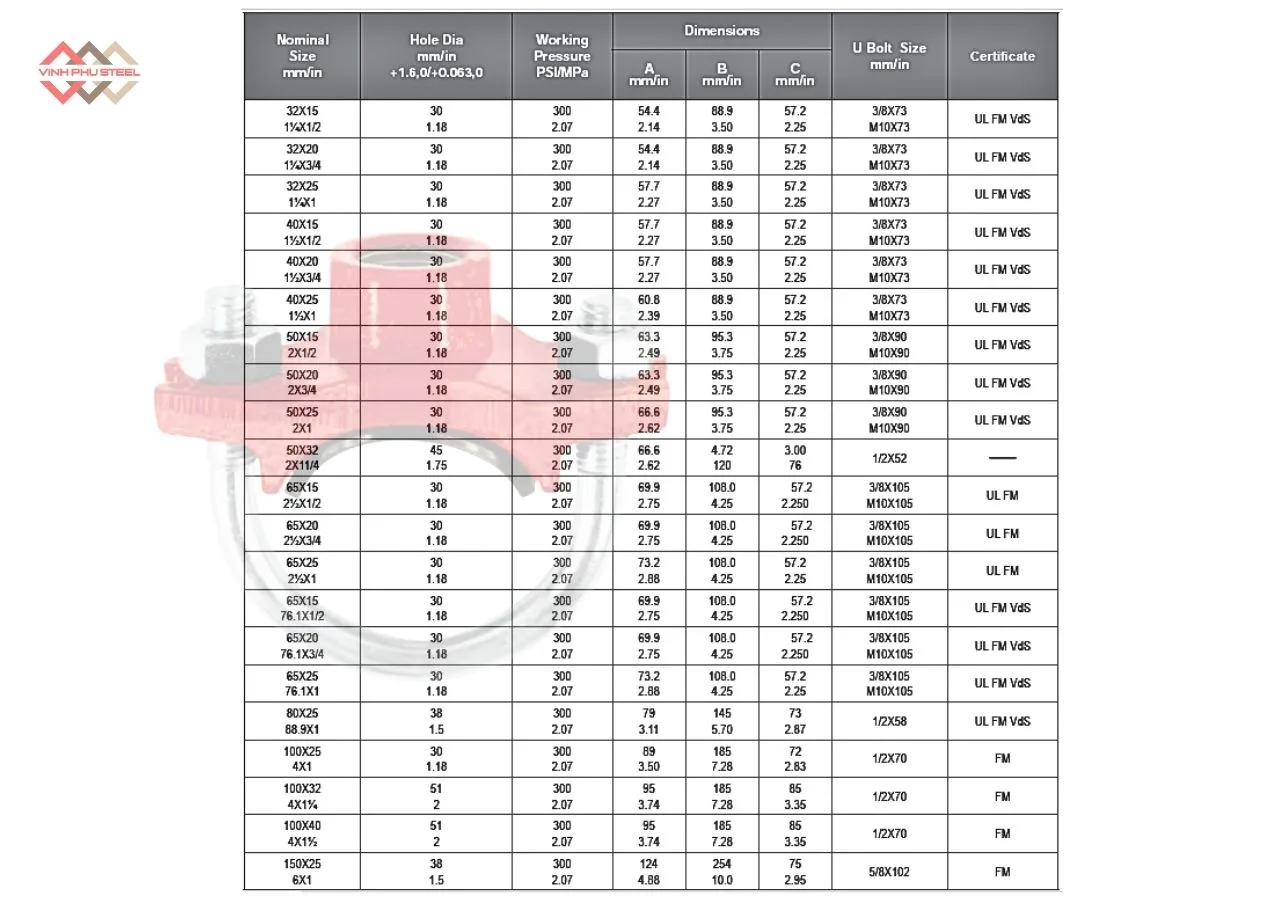

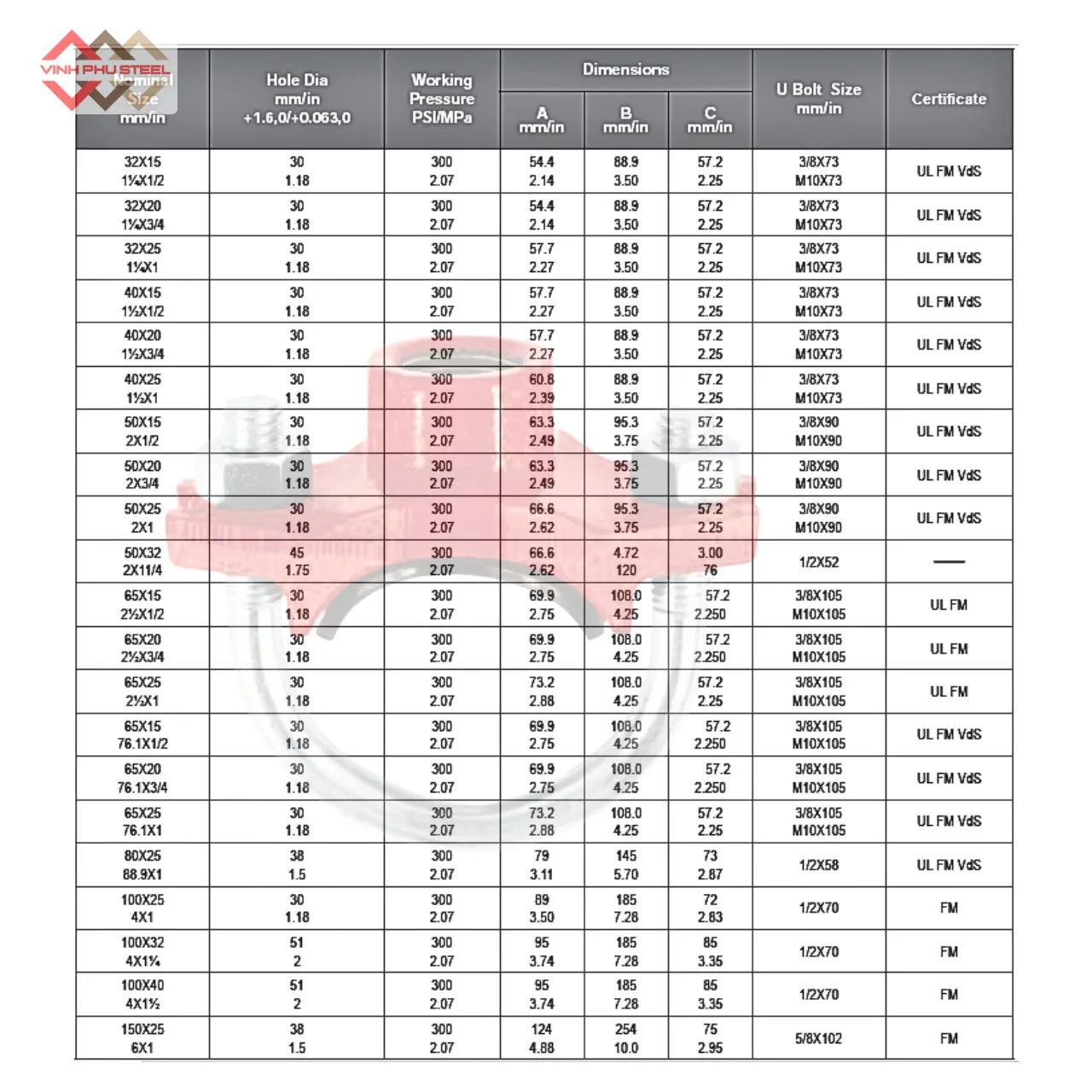

Thông số kỹ thuật Đai khởi Thủy U Ren MECH

• Tên sản phẩm: Đai khởi thủy chữ U nối Ren
• Kích thước chính: Từ DN32 đến DN150
• Nhánh rẽ: Từ D15 – D40
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu kết nối nhánh: Ren trong (threaded outlet)
• Bulong/U-bolt: Thép mạ kẽm
• Gioăng cao su (Gasket): EPDM / NBR, chịu nhiệt và áp lực
• Áp suất làm việc (Working pressure): 300 PSI (20.7 bar)
• Ứng dụng: Hệ thống PCCC (sprinkler), HVAC, cấp thoát nước, hệ thống ống công nghiệp.
• Phân phối: Thép Vinh Phú

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

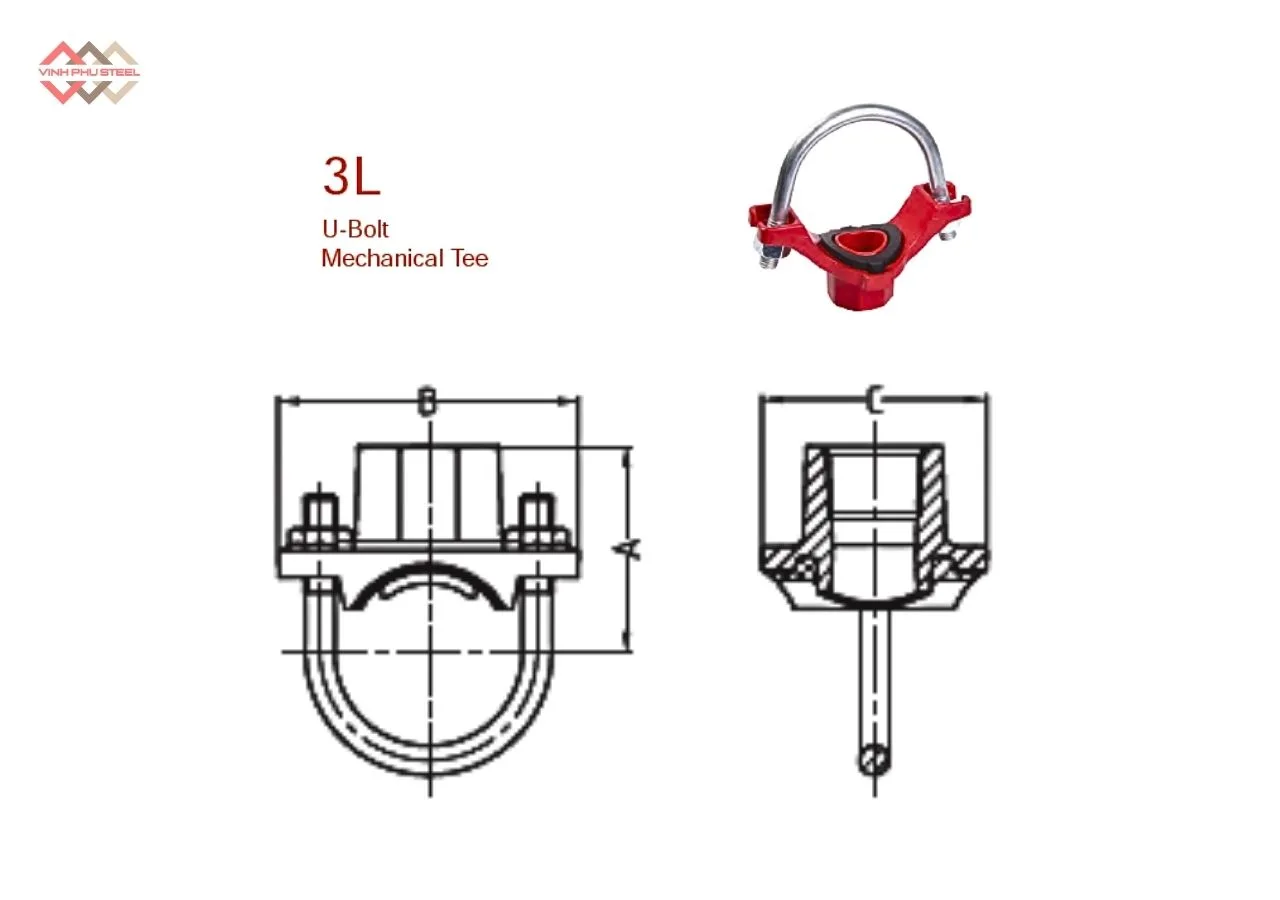

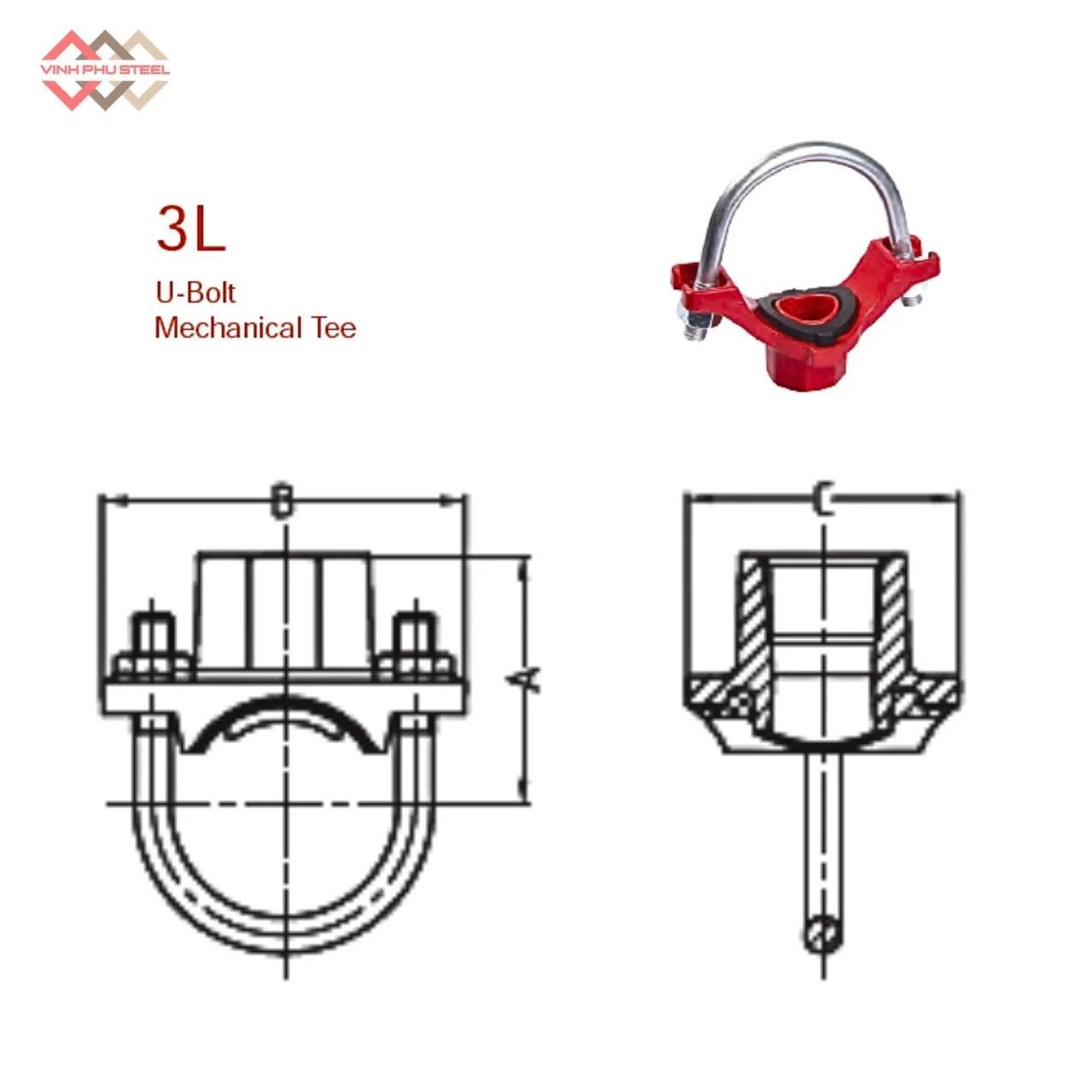

Cấu Tạo Đai Khởi Thủy U Ren MECH – U Bolt Mechanical Tee

Đai Khởi Thủy U Ren được thiết kế chắc chắn, gồm nhiều chi tiết phối hợp đồng bộ để đảm bảo độ kín, độ bền và an toàn khi vận hành trong các hệ thống đường ống. Cấu tạo cơ bản gồm:

1. Thân khớp (Body):

   • Vật liệu: Gang dẻo (ASTM A536, Grade 65-45-12) hoặc thép đúc (QT450-10) – cho khả năng chịu lực và áp suất cao.
   • Bề mặt hoàn thiện: Có nhiều tùy chọn như bề mặt đen, sơn thường, sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng, giúp tăng khả năng chống ăn mòn và phù hợp với từng môi trường lắp đặt khác nhau.

2. Kiểu kết nối nhánh:

   • Ren trong (Female threaded) – cho phép dễ dàng kết nối với các phụ kiện, van hoặc đoạn ống ren mà không cần hàn, đảm bảo tính linh hoạt trong thi công.

3. Bulong chữ U (U-Bolt):

   • Làm từ thép mạ kẽm, có tác dụng siết chặt thân tê vào ống chính, giữ cố định toàn bộ kết cấu.
   • Thiết kế đai U giúp phân bố lực đều, giảm nguy cơ biến dạng ống khi lắp đặt.

4. Gioăng cao su (Gasket):

   • Làm từ EPDM hoặc NBR, có khả năng chịu nhiệt, chịu áp lực và chống rò rỉ hiệu quả.
   • Gasket là chi tiết quan trọng giúp tạo độ kín tuyệt đối tại điểm tiếp xúc giữa thân đai và thành ống.

Hướng Dẫn Lắp Đặt Đai Khởi Thủy U Ren MECH

Để đảm bảo hiệu quả kết nối, độ kín khít và an toàn khi vận hành, việc lắp đặt Đai Khởi Thủy U Ren cần được thực hiện đúng quy trình kỹ thuật. Dưới đây là hướng dẫn chi tiết từng bước:

1. Chuẩn bị dụng cụ và vật tư

Kiểm tra đầy đủ các bộ phận của Đai Khởi Thủy U Ren gồm: thân tê, đai U, ron cao su (gasket), bulong và đai ốc. Chuẩn bị các dụng cụ cần thiết như thước đo, bút đánh dấu, máy khoan, cờ lê – mỏ lết và khăn lau sạch bề mặt ống. Đảm bảo khu vực thi công sạch, khô ráo và không dính dầu mỡ.

2. Xác định vị trí lắp đặt

Đo và đánh dấu chính xác vị trí cần lấy nhánh trên đường ống chính. Nên đặt cách mối nối, co hoặc tê khác ít nhất 100–150 mm để không ảnh hưởng đến kết cấu chịu lực của ống.

3. Khoan lỗ (nếu cần)

Dùng máy khoan chuyên dụng khoan lỗ tròn có đường kính phù hợp với kích cỡ ren nhánh. Sau khi khoan xong, làm sạch mép lỗ và khu vực xung quanh để tránh ba via hoặc mạt kim loại gây hở ron.

4. Lắp gioăng cao su (Gasket)

Đặt ron cao su (EPDM hoặc NBR) vào đúng vị trí trên thân dưới của Đai Khởi Thủy. Đảm bảo ron nằm đều, không bị gấp mép, xoắn hoặc lệch vị trí để giữ kín hoàn toàn khi siết chặt.

5. Cố định thân Đai Khởi Thủy và siết đai U

Đặt thân Đai Khởi Thủy lên vị trí đã đánh dấu, căn chỉnh hướng miệng ren phù hợp với hướng rẽ nhánh. Đặt đai U qua thân tê và vòng quanh ống, sau đó lắp đai ốc. Siết chặt từng bên một cách đều tay để phân bố lực đồng đều, tránh biến dạng ống. Không siết quá mạnh ở một bên để không làm lệch thân tê.

6. Kiểm tra hoàn thiện

Sau khi siết xong, kiểm tra lại độ kín tại vị trí ron. Tiếp theo, lắp nối nhánh ren bằng các phụ kiện phù hợp như van, co hoặc ống nối. Cuối cùng, thử áp lực nước hoặc khí theo tiêu chuẩn hệ thống để bảo đảm không có rò rỉ trước khi đưa vào vận hành.

Những Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Trong quá trình thi công và vận hành hệ thống ống, nếu lắp đặt hoặc sử dụng Đai Khởi Thủy U Ren MECH không đúng kỹ thuật, có thể phát sinh một số sự cố ảnh hưởng đến độ kín và tuổi thọ của hệ thống. Dưới đây là các lỗi thường gặp cùng biện pháp khắc phục hiệu quả:

1. Rò rỉ nước hoặc khí tại vị trí ron cao su

Nguyên nhân:

• Lắp sai vị trí ron hoặc để ron bị xoắn, gấp mép.
• Bề mặt ống không sạch, dính dầu mỡ hoặc mạt kim loại.
• Siết đai U không đều lực, tạo khe hở giữa thân tê và ống.

Biện pháp khắc phục:

• Làm sạch kỹ bề mặt tiếp xúc trước khi lắp.
• Đặt ron đúng vị trí, phẳng đều và không bị xoắn mép.
• Siết đai U theo thứ tự luân phiên, chia đều lực hai bên.

2. Lệch hướng nhánh ren sau khi lắp đặt

Nguyên nhân:

• Không căn chỉnh đúng vị trí thân tê trước khi siết.
• Siết lệch một bên khiến phụ kiện bị xoay nhẹ.

Biện pháp khắc phục:

• Căn chỉnh hướng nhánh ren đúng yêu cầu trước khi siết chặt.
• Khi siết, giữ cố định thân tê để tránh xoay lệch.

3. Nứt thân tê hoặc biến dạng ống

Nguyên nhân:

• Siết đai U quá chặt, không chia lực đều.
• Ống chính quá mỏng hoặc không phù hợp kích cỡ với phụ kiện.

Biện pháp khắc phục:

• Siết vừa đủ lực theo khuyến cáo của nhà sản xuất.
• Kiểm tra độ dày và tiêu chuẩn của ống trước khi lắp.

4. Rỉ sét, ăn mòn tại vị trí liên kết

Nguyên nhân:

• Môi trường ẩm hoặc có hóa chất ăn mòn.
• Sử dụng bề mặt không có lớp bảo vệ phù hợp.

Biện pháp khắc phục:

• Chọn loại bề mặt sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng tùy điều kiện môi trường.
• Định kỳ kiểm tra và bảo dưỡng các mối nối, đặc biệt trong môi trường ngoài trời.

5. Nhánh ren bị hở hoặc rò nước tại mối nối phụ

Nguyên nhân:

• Không sử dụng băng tan hoặc keo ren đúng cách.
• Lắp nhánh ren không khớp kích cỡ.

Biện pháp khắc phục:

• Dùng băng tan PTFE hoặc keo ren chuyên dụng khi nối phụ kiện ren.
• Kiểm tra kỹ kích thước và tiêu chuẩn ren trước khi lắp.

Cần nắm rõ các lỗi thường gặp và cách xử lý giúp hạn chế rò rỉ, nâng cao độ bền và hiệu quả vận hành của toàn bộ hệ thống đường ống.

Ưu Điểm Của Đai Khởi Thủy U Ren MECH

Đai Khởi Thủy U Ren được ưa chuộng trong các hệ thống đường ống công nghiệp, PCCC, HVAC và cấp thoát nước nhờ thiết kế thông minh, dễ lắp đặt và độ bền cao. Dưới đây là những ưu điểm nổi bật:

1. Lắp đặt nhanh chóng, không cần khoan cắt phức tạp

Cấu tạo dạng đai kẹp với bu lông hình chữ U giúp thao tác dễ dàng, không cần hàn hay khoan sâu vào ống, tiết kiệm thời gian thi công và giảm rủi ro làm hỏng đường ống chính.

2. Độ kín và độ bền cao

Sử dụng gioăng cao su EPDM hoặc NBR có khả năng chịu áp lực, chịu nhiệt và kháng ăn mòn tốt. Khi siết chặt, gioăng ép chặt vào thân ống tạo độ kín tuyệt đối, hạn chế tối đa rò rỉ.

3. Phù hợp nhiều loại bề mặt và môi trường làm việc

Bề mặt có thể được sơn thường, sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng, đáp ứng yêu cầu sử dụng trong môi trường khô ráo, ẩm ướt hoặc có tính ăn mòn cao.

4. Đa dạng kích cỡ và vật liệu chế tạo

Thân đai được sản xuất từ gang dẻo (ASTM A536 – Grade 65-45-12) hoặc thép đúc (QT450-10), cho phép sử dụng linh hoạt với nhiều đường kính ống khác nhau, phù hợp các hệ thống có áp suất trung bình đến cao.

5. Dễ bảo trì và thay thế

Khi cần tháo hoặc di chuyển, chỉ cần nới lỏng bu lông là có thể tháo rời nhanh chóng mà không ảnh hưởng đến kết cấu ống chính, thuận tiện cho việc bảo dưỡng định kỳ.

6. Tối ưu chi phí lắp đặt và vận hành

Không cần thiết bị hàn hoặc công cụ chuyên dụng, giúp tiết kiệm chi phí nhân công, giảm thời gian thi công và chi phí bảo trì trong suốt quá trình sử dụng.

7. Ứng dụng rộng rãi

Phù hợp trong nhiều lĩnh vực: hệ thống chữa cháy (PCCC), cấp thoát nước, HVAC, nhà máy công nghiệp, công trình dân dụng và các hệ thống cơ điện khác.

Ứng Dụng Của Đai Khởi Thủy U Ren MECH

Đai Khởi Thủy U Ren được ứng dụng rộng rãi trong nhiều hệ thống kỹ thuật nhờ khả năng tạo nhánh nhanh, an toàn và bền vững trên các đường ống rãnh. Dưới đây là các lĩnh vực và môi trường sử dụng phổ biến:

1. Hệ thống PCCC (Phòng Cháy Chữa Cháy)

• Dùng để lấy nhánh từ ống chính trong hệ thống sprinkler hoặc ống cấp nước cứu hỏa.
• Giúp giảm thời gian lắp đặt, đặc biệt trong không gian chật hẹp hoặc khi không thể hàn.
• Đảm bảo độ kín nước cao, phù hợp tiêu chuẩn PCCC quốc tế.

2. Hệ thống HVAC (Điều Hòa – Thông Gió – Làm Lạnh)

• Ứng dụng trong việc tách nhánh đường ống nước lạnh, nước ngưng hoặc chất tải nhiệt.
• Cấu tạo ren trong giúp kết nối dễ dàng với co, tê, van hoặc thiết bị điều khiển dòng chảy.

3. Hệ thống cấp – thoát nước

• Được sử dụng để tạo các nhánh rẽ cấp nước phụ, dẫn đến khu vực hoặc thiết bị riêng biệt.
• Thân gang hoặc thép đúc cùng lớp phủ chống ăn mòn giúp tăng tuổi thọ trong môi trường ẩm ướt hoặc ngầm nước.

4. Hệ thống công nghiệp và nhà máy

• Phù hợp cho đường ống dẫn dầu, khí, hóa chất nhẹ hoặc các hệ thống xử lý chất lỏng.
• Cho phép mở nhánh linh hoạt, thuận tiện khi mở rộng hoặc thay đổi sơ đồ đường ống.

5. Công trình dân dụng và cơ điện (MEP)

• Được sử dụng trong hệ thống cơ điện tổng thể, giúp tối ưu kết nối giữa các thiết bị phụ trợ và đường ống chính.
• Giảm tải công việc và rút ngắn tiến độ thi công tại công trình.

Phân Loại Đai Khởi Thủy U Ren MECH Theo Vật Liệu

Đai Khởi Thủy U Ren được sản xuất từ nhiều loại vật liệu khác nhau, nhằm đáp ứng các yêu cầu kỹ thuật và điều kiện môi trường của từng hệ thống. Dưới đây là các phân loại phổ biến nhất hiện nay:

1. Đai khởi thủy U ren bằng gang dẻo (Ductile Iron – ASTM A536, Grade 65-45-12)

• Đặc điểm: Gang dẻo có khả năng chịu lực, chịu va đập tốt và độ dẻo cao hơn gang xám.
• Ưu điểm: Giá thành hợp lý, trọng lượng vừa phải, độ bền cơ học cao.
• Ứng dụng: Thường được sử dụng trong hệ thống PCCC, HVAC và cấp thoát nước, nơi yêu cầu áp lực trung bình và môi trường không quá ăn mòn.

2. Đai khởi thủy U ren bằng thép đúc (Cast Steel – QT450-10)

• Đặc điểm: Có độ bền kéo, độ dẻo và khả năng chịu áp suất cao hơn gang dẻo.
• Ưu điểm: Phù hợp với hệ thống công nghiệp áp lực lớn, nhiệt độ cao hoặc môi trường ăn mòn.
• Ứng dụng: Dùng trong đường ống dẫn dầu, khí nén, hóa chất nhẹ, nhà máy công nghiệp và hệ thống kỹ thuật nặng.

3. Phân loại theo lớp phủ bề mặt

Để tăng khả năng bảo vệ và tuổi thọ, đai khởi thủy U ren MECH thường có nhiều lựa chọn xử lý bề mặt:

• Bề mặt đen (Black): Phù hợp cho môi trường khô, không ăn mòn.
• Sơn thường hoặc sơn epoxy: Chống gỉ sét và nâng tính thẩm mỹ.
• Mạ kẽm hoặc kẽm nhúng nóng: Bảo vệ tối ưu chống oxy hóa, phù hợp môi trường ẩm ướt, ngoài trời hoặc tiếp xúc với nước.

Đai Khởi Thủy U Ren MECH Chính Hãng, Giá Tốt

Thép Vinh Phú tự hào là đơn vị cung cấp Đai Khởi Thủy U Ren MECH – U-Bolt Mechanical Tee chính hãng, đảm bảo chất lượng vượt trội – giá thành cạnh tranh – dịch vụ chuyên nghiệp.

Tất cả sản phẩm tại Thép Vinh Phú đều được nhập khẩu chính hãng, đáp ứng đầy đủ tiêu chuẩn kỹ thuật quốc tế như ASTM, ISO, và được kiểm định nghiêm ngặt trước khi giao hàng. Chúng tôi cam kết mang đến cho khách hàng:

• Sản phẩm chính hãng MECH, đầy đủ chứng từ CO, CQ.
• Giá bán cạnh tranh nhất thị trường, hỗ trợ chiết khấu cho đại lý và dự án.
• Tư vấn kỹ thuật chuyên sâu, giúp lựa chọn sản phẩm phù hợp từng hệ thống.
• Giao hàng nhanh chóng trên toàn quốc, đảm bảo đúng tiến độ công trình.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất

Hotline: 0933 710 789
