Đai Khởi Thủy Chữ Thập Nối Rãnh MECH – Mechanical Cross Grooved Outlet

Mô tả

Trong các hệ thống đường ống, việc kết nối và phân nhánh các tuyến ống một cách linh hoạt, an toàn và thẩm mỹ luôn là yêu cầu quan trọng. Đai Khởi Thủy Chữ Thập Nối Rãnh (Mechanical Cross) ra đời như một giải pháp tối ưu, giúp tạo điểm giao bốn hướng ống nhanh chóng mà không cần hàn hay gia công phức tạp.

Sản phẩm được thiết kế kết nối kiểu rãnh (grooved coupling) hiện đại, đảm bảo độ kín cao, chịu áp lực tốt và dễ dàng tháo lắp, rất phù hợp cho các hệ thống PCCC, cấp thoát nước, HVAC, và nhà máy xử lý nước. Với vật liệu gang dẻo hoặc thép đúc phủ epoxy/mạ kẽm, đai khởi thủy chữ thập nối rãnh không chỉ mang lại độ bền vượt trội mà còn đảm bảo tuổi thọ lâu dài trong mọi điều kiện môi trường.

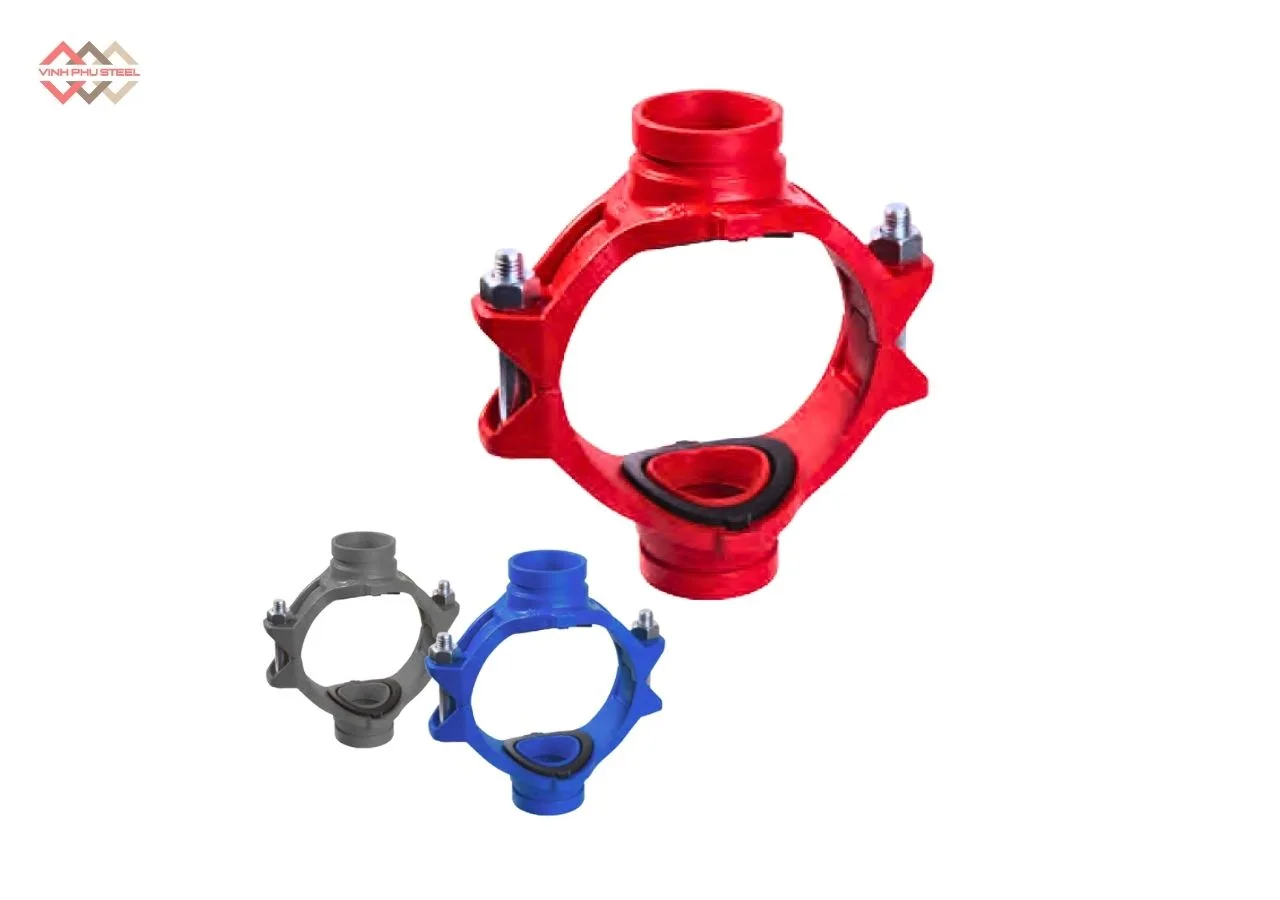

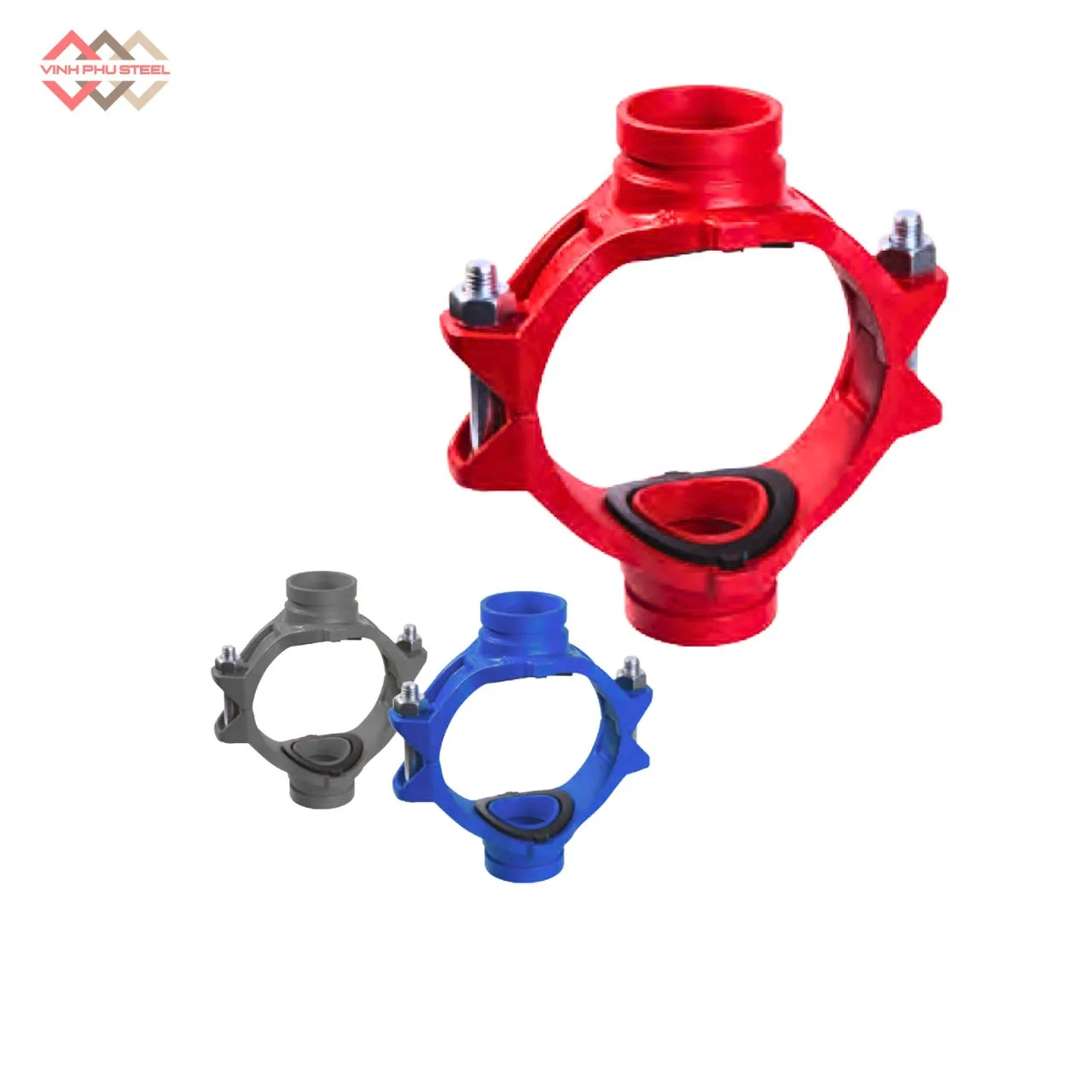

Đai Khởi Thủy Chữ Thập Nối Rãnh MECH

Đai Khởi Thủy Chữ Thập Nối Rãnh (Mechanical Cross) là phụ kiện cơ khí chuyên dụng trong hệ thống đường ống, có nhiệm vụ tạo điểm kết nối từ ống chính ra hai nhánh phụ một cách chắc chắn và hiệu quả. Sản phẩm được thiết kế theo kiểu kết nối rãnh (grooved type), cho phép lắp đặt nhanh, không cần hàn hoặc ren, giúp tiết kiệm đáng kể thời gian và chi phí thi công.

Khác với các phụ kiện truyền thống, Đai Khởi Thủy Chữ Thập Nối Rãnh sử dụng khớp nối rãnh (grooved coupling) để liên kết với đường ống, mang lại độ kín khít cao, chịu áp lực tốt và dễ dàng tháo lắp khi cần bảo trì hoặc thay đổi hướng ống.

Thông Số Kỹ Thuật Của Đai Khởi Thủy Chữ Thập Nối Rãnh

Thông số chính của Đai Ôm Khởi Thủy Chữ Thập Rãnh MECH:

• Tên sản phẩm: Đai khởi thủy chữ thập nối rãnh.
• Kích thước chính – nhánh rẽ (Outlet size): Từ DN65x32 đến DN250x100
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu kết nối nhánh: Rãnh
• Bulong: Thép mạ kẽm, inox
• Gioăng cao su (Gasket): EPDM / NBR, chịu nhiệt và áp lực
• Áp suất làm việc (Working pressure): 300 PSI (20.7 bar)
• Ứng dụng: Hệ thống PCCC (sprinkler), HVAC, cấp thoát nước, hệ thống ống công nghiệp.
• Phân phối: Thép Vinh Phú

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

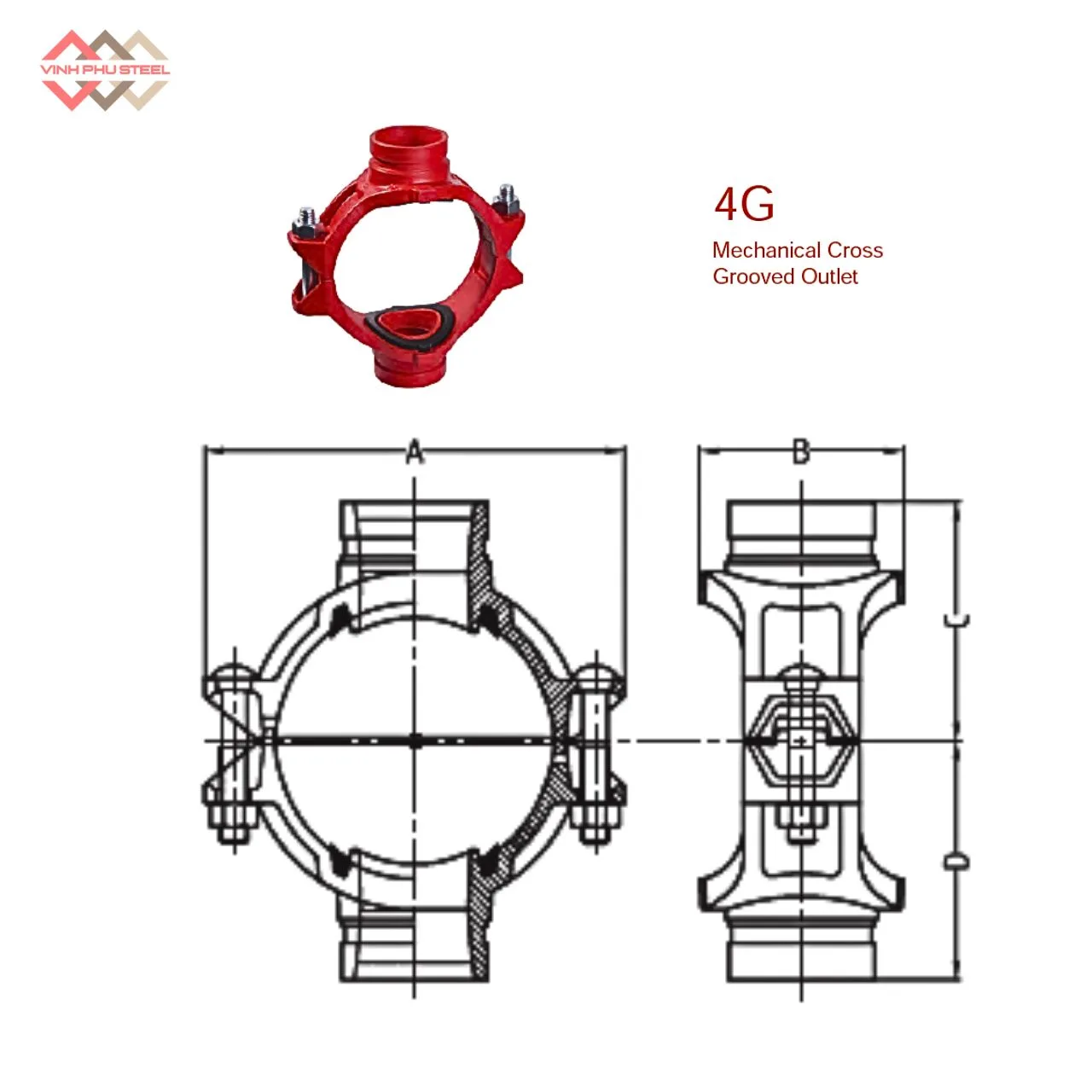

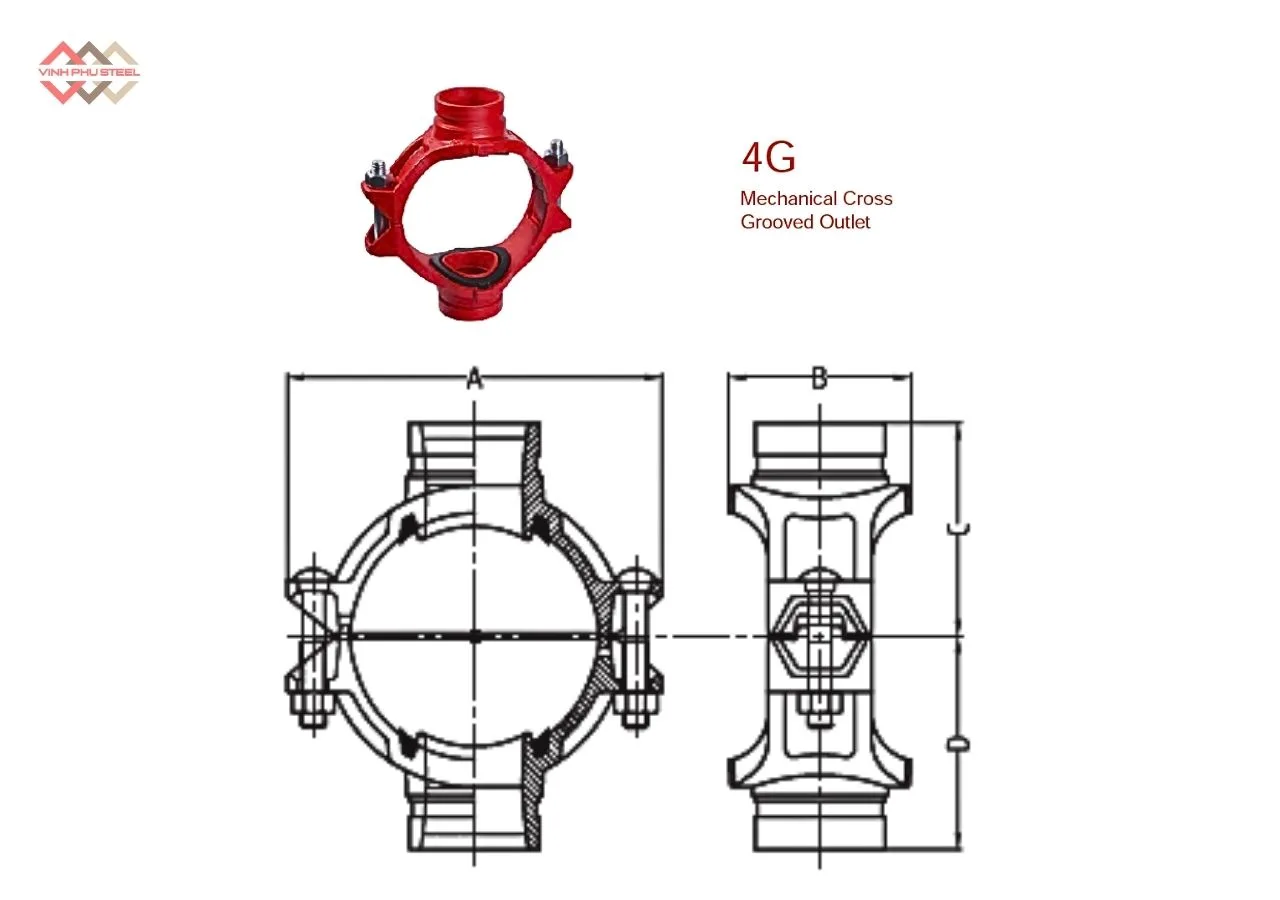

Cấu Tạo Của Đai Khởi Thủy Chữ Thập Nối Rãnh MECH

Đai Khởi Thủy Chữ Thập Nối Rãnh (Mechanical Cross) là phụ kiện dùng để kết nối một đường ống chính ra hai nhánh phụ có cùng kích thước, giúp chia dòng chảy trong hệ thống dễ dàng và hiệu quả.

Sản phẩm được thiết kế chắc chắn, lắp đặt nhanh và đảm bảo độ kín cao, phù hợp với các hệ thống cấp thoát nước, PCCC, HVAC và công nghiệp chế biến.

1. Thân đai (Body)

• Hình chữ thập, gồm một đầu kết nối với ống chính và hai đầu nhánh nối rãnh có cùng kích thước.
• Chất liệu: gang dẻo ASTM A536 (Grade 65-45-12) hoặc thép đúc QT450-10, đảm bảo độ bền cơ học và khả năng chịu áp lực cao.
• Bề mặt phủ sơn epoxy, sơn đen hoặc mạ kẽm giúp chống gỉ, chống ăn mòn và kéo dài tuổi thọ sử dụng.

2. Đầu nối rãnh (Grooved Ends)

• Hai đầu nhánh được gia công chuẩn rãnh (groove) để kết nối với ống bằng khớp nối rãnh (grooved coupling).
• Cả hai đầu có kích thước bằng nhau, thuận tiện khi thi công lắp đặt và đảm bảo phân phối dòng chảy cân bằng.
• Cấu trúc này cho phép tháo lắp dễ dàng, không cần hàn hoặc ren, đồng thời đảm bảo độ kín và an toàn áp suất.

3. Gioăng cao su (Gasket)

• Làm từ EPDM, NBR hoặc Silicone, tùy môi trường sử dụng.
• Có tác dụng tạo độ kín khít tuyệt đối, giảm rung và ngăn rò rỉ trong hệ thống ống.

4. Bu lông và đai ốc (Bolts & Nuts)

• Dùng để cố định khớp nối rãnh với thân đai, đảm bảo kết nối vững chắc và ổn định.
• Vật liệu: thép mạ kẽm hoặc inox giúp chống rỉ sét, chịu được môi trường ẩm ướt hoặc nhiệt độ cao.

5. Lớp phủ bảo vệ (Surface Coating)

• Sơn epoxy: dùng phổ biến trong hệ thống phòng cháy chữa cháy và cấp nước.
• Mạ kẽm / kẽm nhúng nóng: tăng khả năng chống ăn mòn trong môi trường ngoài trời hoặc ven biển.

Ưu Điểm Của Đai Khởi Thủy Chữ Thập Nối Rãnh MECH

Đai Khởi Thủy Chữ Thập Nối Rãnh (Mechanical Cross) là giải pháp kết nối ống được ưa chuộng trong nhiều hệ thống công nghiệp hiện nay nhờ tính linh hoạt cao, độ bền vượt trội và thi công nhanh gọn. Dưới đây là những ưu điểm nổi bật giúp sản phẩm này trở thành lựa chọn hàng đầu của các kỹ sư cơ điện và đơn vị thi công:

1. Thiết kế chắc chắn, cân đối

• Kết cấu dạng chữ thập với hai đầu nối rãnh có cùng kích thước, giúp phân chia dòng chảy đồng đều và ổn định áp lực.
• Thân đai được đúc nguyên khối từ gang dẻo hoặc thép đúc, đảm bảo độ bền cơ học cao và khả năng chịu áp suất lớn.

2. Dễ dàng lắp đặt và tháo dỡ

• Sử dụng công nghệ nối rãnh (grooved coupling) thay cho hàn hoặc ren truyền thống, giúp rút ngắn thời gian thi công đến 50%.
• Có thể tháo lắp, bảo trì hoặc thay đổi hướng đường ống dễ dàng mà không cần cắt ống.

3. Tăng độ kín và an toàn hệ thống

• Gioăng cao su EPDM/NBR/Silicone giúp ngăn rò rỉ, giảm rung chấn và tiếng ồn trong quá trình vận hành.
• Cấu trúc kết nối chắc chắn, đảm bảo kín khít tuyệt đối ngay cả khi làm việc ở áp suất cao hoặc môi trường khắc nghiệt.

4. Độ bền và tuổi thọ cao

• Bề mặt phủ sơn epoxy, sơn đen, mạ kẽm hoặc kẽm nhúng nóng, giúp chống ăn mòn, gỉ sét trong thời gian dài.
• Thích hợp sử dụng cả trong nhà lẫn ngoài trời, kể cả khu vực có độ ẩm hoặc hóa chất nhẹ.

5. Linh hoạt trong thiết kế hệ thống

• Có thể kết nối với nhiều loại đường ống khác nhau (ống thép, ống mạ kẽm, ống đen, ống chịu áp).
• Dễ dàng thay đổi, mở rộng hoặc nâng cấp hệ thống mà không ảnh hưởng đến các đoạn ống khác.

6. Hiệu quả kinh tế cao

• Giảm chi phí thi công và bảo trì, không cần sử dụng máy hàn hay thiết bị chuyên dụng.
• Thời gian lắp đặt nhanh hơn, giúp rút ngắn tiến độ công trình và tiết kiệm nhân công.

Ứng Dụng Của Đai Khởi Thủy Chữ Thập Nối Rãnh MECH

Đai Khởi Thủy Chữ Thập Nối Rãnh (Mechanical Cross) được xem là phụ kiện nối ống rãnh quan trọng trong các hệ thống cơ điện công nghiệp hiện đại. Với khả năng phân nhánh đường ống nhanh, kín và an toàn, sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực hạ tầng và sản xuất.

1. Hệ thống cấp thoát nước công nghiệp và dân dụng

• Được sử dụng để kết nối ống chính ra hai nhánh phụ trong mạng lưới cấp – thoát nước.
• Thiết kế nối rãnh giúp thay đổi, mở rộng hoặc bảo trì đường ống dễ dàng mà không cần cắt hàn.
• Giải pháp tối ưu cho các hệ thống ống lớn trong nhà máy, khu công nghiệp, tòa nhà cao tầng hoặc khu dân cư hiện đại.

2. Ứng dụng trong hệ thống PCCC (Phòng cháy chữa cháy)

• Là phụ kiện cơ khí PCCC dùng phổ biến để chia nhánh các tuyến ống cấp nước chữa cháy.
• Khả năng chịu áp lực cao, kín khít và chống rò rỉ giúp đảm bảo lưu lượng nước ổn định khi có sự cố.
• Phù hợp với các đường ống sprinkler, ống dẫn nước chữa cháy trụ đứng và mạng PCCC tự động.

3. Hệ thống HVAC và cơ điện MEP

• Trong hệ thống điều hòa không khí (HVAC) và MEP, đai khởi thủy chữ thập cơ khí giúp phân phối dòng nước lạnh, nước nóng hoặc dung dịch làm mát đến các nhánh phụ.
• Kết cấu nối rãnh giúp giảm rung, giảm tiếng ồn và thuận tiện khi bảo dưỡng định kỳ hoặc nâng cấp hệ thống.

4. Nhà máy, công trình hạ tầng và xử lý nước

• Sử dụng trong các nhà máy sản xuất thực phẩm, hóa chất, nước giải khát, nhà máy xử lý nước thải và các trạm bơm kỹ thuật.
• Bề mặt phủ epoxy hoặc mạ kẽm giúp chống ăn mòn, thích hợp cho môi trường ẩm và có hóa chất nhẹ.

5. Ứng dụng trong hệ thống ống thép kết cấu

• Kết hợp hiệu quả với các phụ kiện nối ống rãnh khác như Mechanical Tee, Grooved Elbow, Coupling, Reducer…
• Giúp tạo ra hệ thống kết nối đồng bộ, đảm bảo tính ổn định và độ bền lâu dài cho toàn bộ tuyến ống.

Hướng Dẫn Lắp Đặt Đai Khởi Thủy Chữ Thập Nối Rãnh MECH

Để đảm bảo hiệu quả kết nối, độ kín và tuổi thọ của hệ thống đường ống, việc lắp đặt Đai Khởi Thủy Chữ Thập Nối Rãnh (Mechanical Cross) cần được thực hiện đúng kỹ thuật. Quy trình sau đây giúp đơn vị thi công và kỹ sư cơ điện (MEP) dễ dàng triển khai, đồng thời hạn chế rò rỉ hay hư hỏng trong quá trình vận hành.

1. Chuẩn bị vật tư và dụng cụ

Trước khi lắp đặt, cần chuẩn bị đầy đủ các thành phần sau:

• Đai Khởi Thủy Chữ Thập Nối Rãnh (kích thước phù hợp với đường ống).
• Khớp nối rãnh (Grooved Coupling) cùng loại.
• Gioăng cao su (EPDM/NBR/Silicone) đạt tiêu chuẩn hệ thống.
• Bu lông, đai ốc đi kèm.
• Dụng cụ: cờ lê lực, máy cắt rãnh, dụng cụ vệ sinh đầu ống.

2. Kiểm tra và xử lý đầu ống

• Đảm bảo đầu ống sạch, khô, không bavia hoặc biến dạng.
• Dùng máy tạo rãnh (grooving machine) để gia công rãnh đúng tiêu chuẩn chiều sâu và đường kính.
• Kiểm tra độ tròn của ống, tránh méo hoặc lệch tâm khi lắp.

3. Đặt gioăng cao su vào khớp nối

• Lắp gioăng cao su (gasket) vào bên trong khớp nối rãnh, đảm bảo bề mặt tiếp xúc khít đều.
• Không sử dụng dầu mỡ thông thường, chỉ dùng dung dịch bôi trơn chuyên dụng cho gioăng EPDM/NBR để tránh làm hư vật liệu.

4. Căn chỉnh vị trí Đai Khởi Thủy Chữ Thập

• Đặt đai khởi thủy chữ thập cơ khí vào vị trí cần phân nhánh trên tuyến ống.
• Đảm bảo 2 đầu nối rãnh có cùng kích thước và thẳng trục với ống chính, tránh lệch tâm gây rò rỉ hoặc rung động.

5. Siết khớp nối rãnh

• Đưa khớp nối rãnh (grooved coupling) bao quanh điểm giao giữa đầu ống và đầu rãnh của phụ kiện.
• Dùng bu lông và đai ốc siết đều hai bên theo mô-men lực tiêu chuẩn của nhà sản xuất.
• Kiểm tra sao cho khớp nối ôm sát đều quanh vòng rãnh, không bị nghiêng hoặc hở.

6. Kiểm tra và nghiệm thu

• Sau khi hoàn tất lắp đặt, tiến hành kiểm tra áp lực nước hoặc khí nén để đảm bảo độ kín.
• Nếu phát hiện rò rỉ, tháo nhẹ khớp nối, điều chỉnh lại vị trí gioăng, sau đó siết lại đúng lực.
• Đánh dấu các khớp nối đã kiểm tra đạt yêu cầu để nghiệm thu hệ thống.

7. Lưu ý khi thi công

• Không siết quá chặt gây biến dạng gioăng.
• Tránh để gioăng bị xoắn hoặc lệch vị trí.
• Không dùng vật liệu kém chất lượng hoặc sai quy cách.
• Khi làm việc trong môi trường PCCC hoặc HVAC, cần đảm bảo tiêu chuẩn UL/FM hoặc ISO nếu có yêu cầu dự án.

Những Vấn Đề Thường Gặp Khi Sử Dụng Đai Khởi Thủy Chữ Thập

Mặc dù Đai Khởi Thủy Chữ Thập Nối Rãnh (Mechanical Cross) là một phụ kiện nối ống rãnh tiên tiến, giúp thi công nhanh, kín khít và an toàn, nhưng trong quá trình sử dụng thực tế, nếu thi công không đúng kỹ thuật hoặc lựa chọn sai vật liệu, vẫn có thể phát sinh một số lỗi ảnh hưởng đến hiệu suất hệ thống.

Dưới đây là những sự cố phổ biến cùng biện pháp khắc phục hiệu quả.

1. Rò rỉ nước hoặc khí tại vị trí nối rãnh

Nguyên nhân:

• Gioăng cao su bị lắp sai vị trí, xoắn, nứt hoặc biến dạng.
• Siết bu lông không đều, gây hở tại điểm nối.
• Rãnh ống không đạt chuẩn kích thước hoặc méo, khiến khớp nối không ôm sát.

Cách khắc phục:

• Tháo khớp nối, vệ sinh lại đầu rãnh và thay gioăng mới nếu cần.
• Dùng cờ lê lực để siết đúng mô-men quy định.
• Kiểm tra độ tròn và độ sâu rãnh ống trước khi lắp lại.

2. Lệch trục hoặc căng ống sau lắp đặt

Nguyên nhân:

• Khi thi công, ống không được căn chỉnh đúng trục với phụ kiện.
• Khoảng cách giãn nở hoặc góc chia nhánh không đúng thiết kế.

Cách khắc phục:

• Điều chỉnh lại vị trí Đai Khởi Thủy Chữ Thập, đảm bảo hai đầu nối rãnh song song và thẳng hàng.
• Kiểm tra bản vẽ kỹ thuật hệ thống ống PCCC – HVAC để bố trí đúng vị trí chia nhánh.

3. Ăn mòn, gỉ sét ở bề mặt phụ kiện

Nguyên nhân:

• Sử dụng đai khởi thủy chữ thập cơ khí không có lớp phủ bảo vệ hoặc thiếu bảo trì định kỳ.
• Lắp đặt trong môi trường ẩm ướt, ngoài trời, hoặc chứa hóa chất nhẹ mà không chọn loại mạ kẽm/epoxy.

Cách khắc phục:

• Lựa chọn vật liệu phù hợp: dùng loại sơn epoxy hoặc kẽm nhúng nóng cho công trình ngoài trời.
• Định kỳ kiểm tra, sơn phủ lại bề mặt nếu có dấu hiệu oxy hóa.

4. Rung động và tiếng ồn trong hệ thống ống

Nguyên nhân:

• Do siết khớp nối quá chặt, làm mất tính đàn hồi của gioăng.
• Ống chịu áp lực hoặc dao động dòng chảy cao, không có đệm giảm chấn.

Cách khắc phục:

• Siết lại bu lông theo lực tiêu chuẩn của nhà sản xuất.
• Bổ sung gối đỡ hoặc đai treo giảm rung, đặc biệt trong hệ thống ống công nghiệp dài.

5. Gioăng bị lão hóa hoặc hư hỏng sau thời gian sử dụng

Nguyên nhân:

• Chọn sai loại gioăng không tương thích với môi trường hoặc nhiệt độ làm việc.
• Không có bảo trì định kỳ, dẫn đến nứt, chai cứng hoặc mất đàn hồi.

Cách khắc phục:

• Sử dụng gioăng EPDM cho nước sạch và NBR cho dầu hoặc khí nén.
• Thay mới gioăng định kỳ 2–3 năm hoặc theo khuyến nghị kỹ thuật.

Địa Chỉ Bán Đai Khởi Thủy Chữ Thập Chất Lượng, Giá Tốt

Với nhiều năm kinh nghiệm trong phân phối phụ kiện nối ống rãnh, vật tư cơ điện MEP và hệ thống PCCC – HVAC, Thép Vinh Phú cam kết mang đến cho khách hàng:

• Sản phẩm chính hãng 100% từ các thương hiệu uy tín như MECH, JIANZHI, WPT,.. hoặc tương đương tiêu chuẩn quốc tế.
  Đầy đủ chứng chỉ CO-CQ, đáp ứng yêu cầu kỹ thuật cho mọi công trình cơ điện và công nghiệp.
• Giá bán cạnh tranh, chiết khấu tốt cho dự án và đại lý.
• Tư vấn kỹ thuật chuyên sâu, hỗ trợ chọn đúng loại đai khởi thủy chữ thập cơ khí phù hợp với hệ thống ống.
• Hàng sẵn kho, giao nhanh toàn quốc, đảm bảo tiến độ thi công.

Không chỉ phân phối Đai Khởi Thủy Chữ Thập Nối Rãnh, Thép Vinh Phú còn cung cấp đầy đủ phụ kiện nối ống rãnh như: Tê nối, co nối rãnh, cút nối rãnh, phụ kiện đường ống chuyên dụng khác, giúp bạn xây dựng hệ thống đồng bộ, an toàn và tối ưu chi phí.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất
