Đai Chữ Thập Nối Ren MECH – Mechanical Cross Thread Outlet

Mô tả

Trong các hệ thống đường ống, việc phân nhánh và kết nối các tuyến ống một cách nhanh chóng, an toàn và hiệu quả luôn là yếu tố quan trọng quyết định chất lượng thi công và tuổi thọ hệ thống. Đai Chữ Thập Nối Ren MECH (Mechanical Cross Thread Outlet) ra đời như một giải pháp tối ưu, giúp tạo điểm giao bốn hướng ống chỉ trong thời gian ngắn, đảm bảo độ kín khít và khả năng chịu áp lực cao mà không cần cắt hàn phức tạp.

Với thiết kế chắc chắn, vật liệu bền bỉ và kết nối ren tiện lợi, sản phẩm không chỉ giúp rút ngắn thời gian thi công, giảm trọng lượng hệ thống, mà còn tiết kiệm chi phí vật liệu và nhân công. Bài viết này sẽ cung cấp cái nhìn chi tiết về cấu tạo, ưu điểm, ứng dụng và hướng dẫn lắp đặt của Đai Chữ Thập Nối Ren MECH, giúp bạn nắm rõ lý do vì sao phụ kiện này ngày càng được ưa chuộng trong các dự án PCCC, HVAC, cấp thoát nước và công nghiệp.

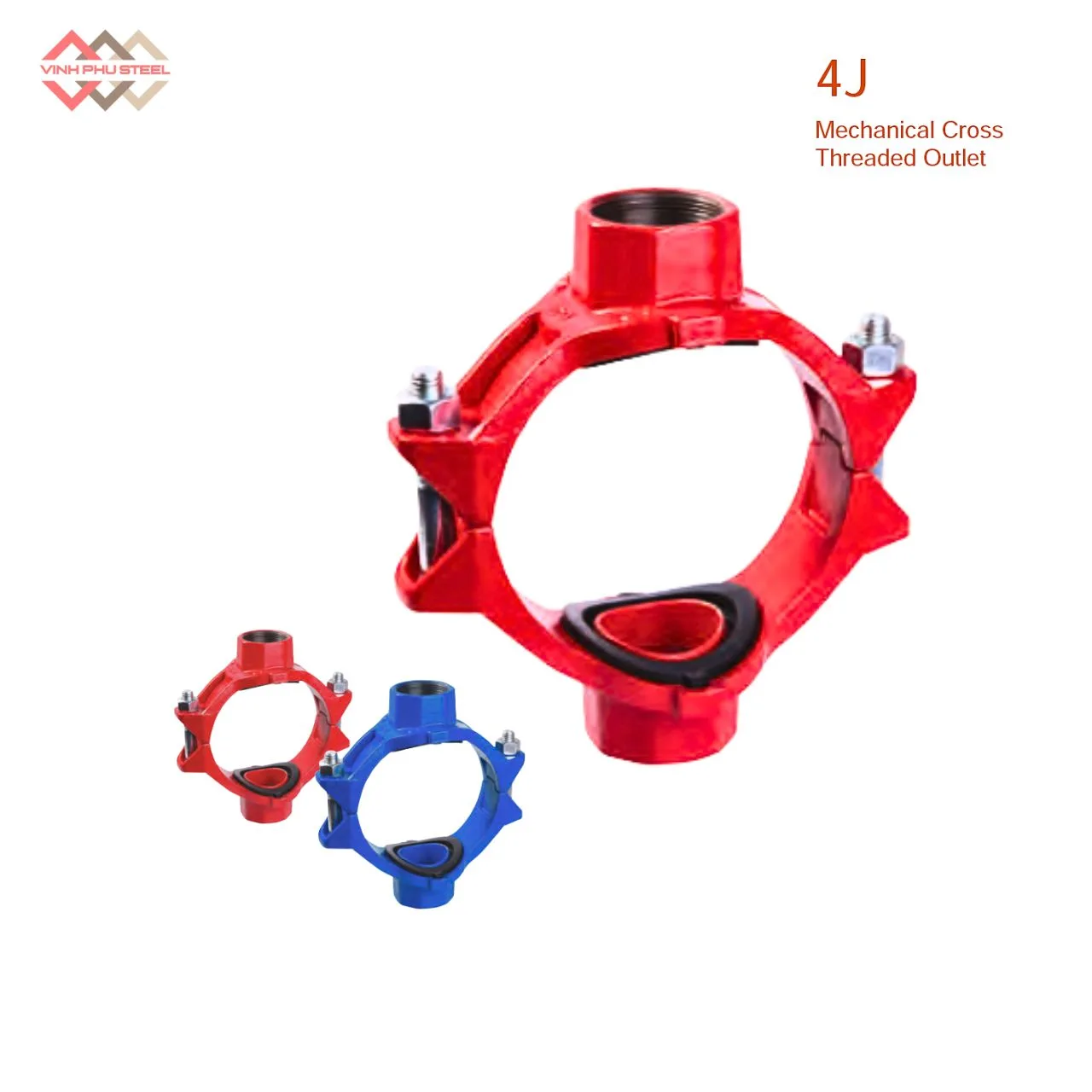

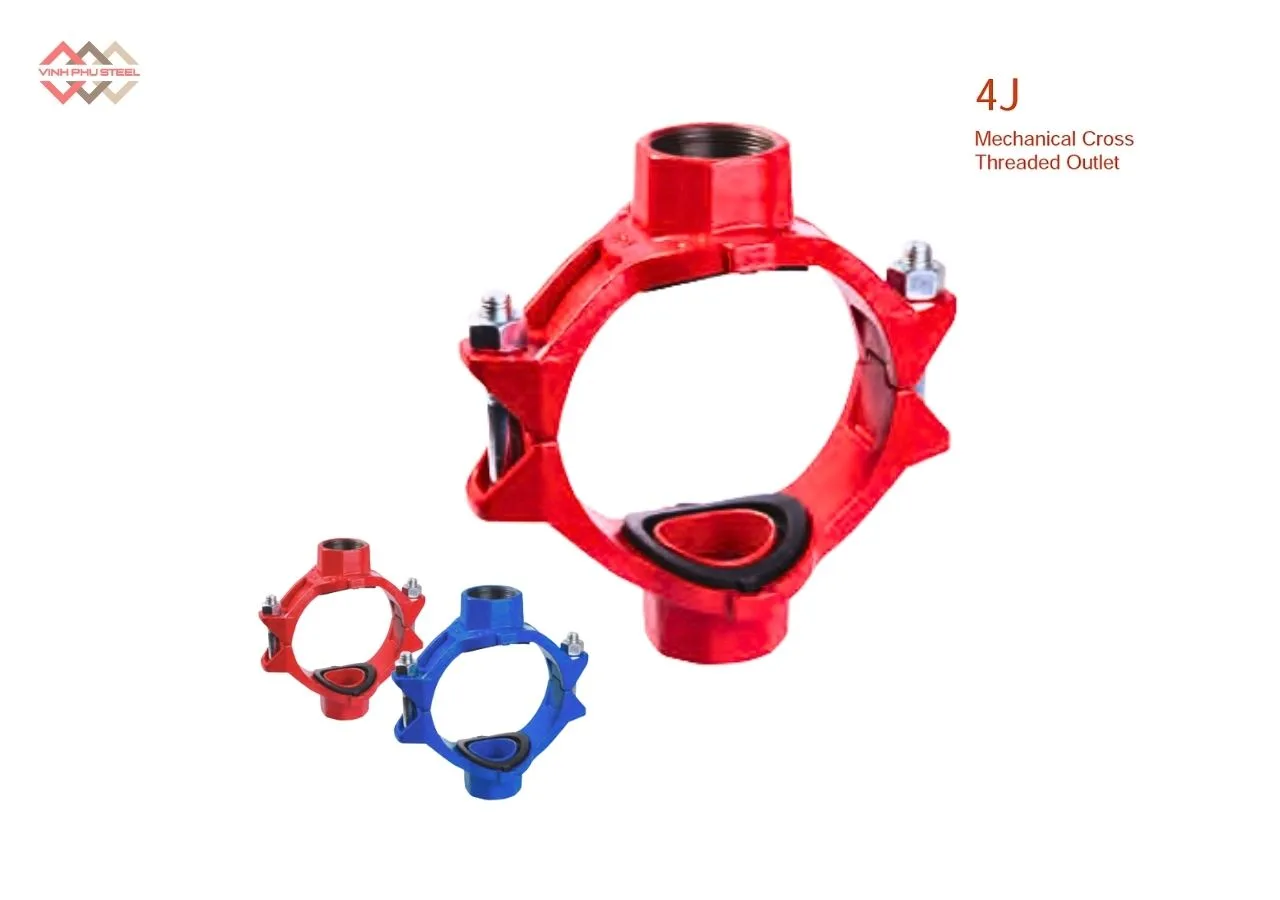

Đai Chữ Thập Nối Ren MECH – Mechanical Cross Thread Outlet

Đai Chữ Thập Nối Ren (Mechanical Cross Thread Outlet) là một phụ kiện cơ khí dùng trong hệ thống đường ống, có hình dạng chữ thập, giúp chia một đường ống chính thành hai nhánh phụ với đường kính nhỏ hơn.

Sản phẩm được thiết kế với đầu nối ren, cho phép lắp đặt nhanh chóng, dễ tháo gỡ và bảo trì mà không cần hàn hoặc cắt ống phức tạp. Nhờ cấu trúc chắc chắn và vật liệu bền bỉ như gang dẻo hoặc thép đúc, đai chữ thập nối ren MECH giúp phân phối dòng chảy ổn định, giảm trọng lượng hệ thống và tiết kiệm chi phí thi công.

Chức năng chính:

• Kết nối một đường ống chính với hai nhánh phụ.
• Nhánh phụ có đường kính nhỏ hơn, thuận tiện cho việc phân phối nước, khí hoặc dung dịch trong hệ thống PCCC, HVAC, cấp thoát nước và các hệ thống công nghiệp.

Đai Chữ Thập Nối Ren MECH là giải pháp an toàn, nhanh gọn và hiệu quả để chia nhánh ống mà vẫn đảm bảo độ kín, chịu áp lực và dễ dàng thi công.

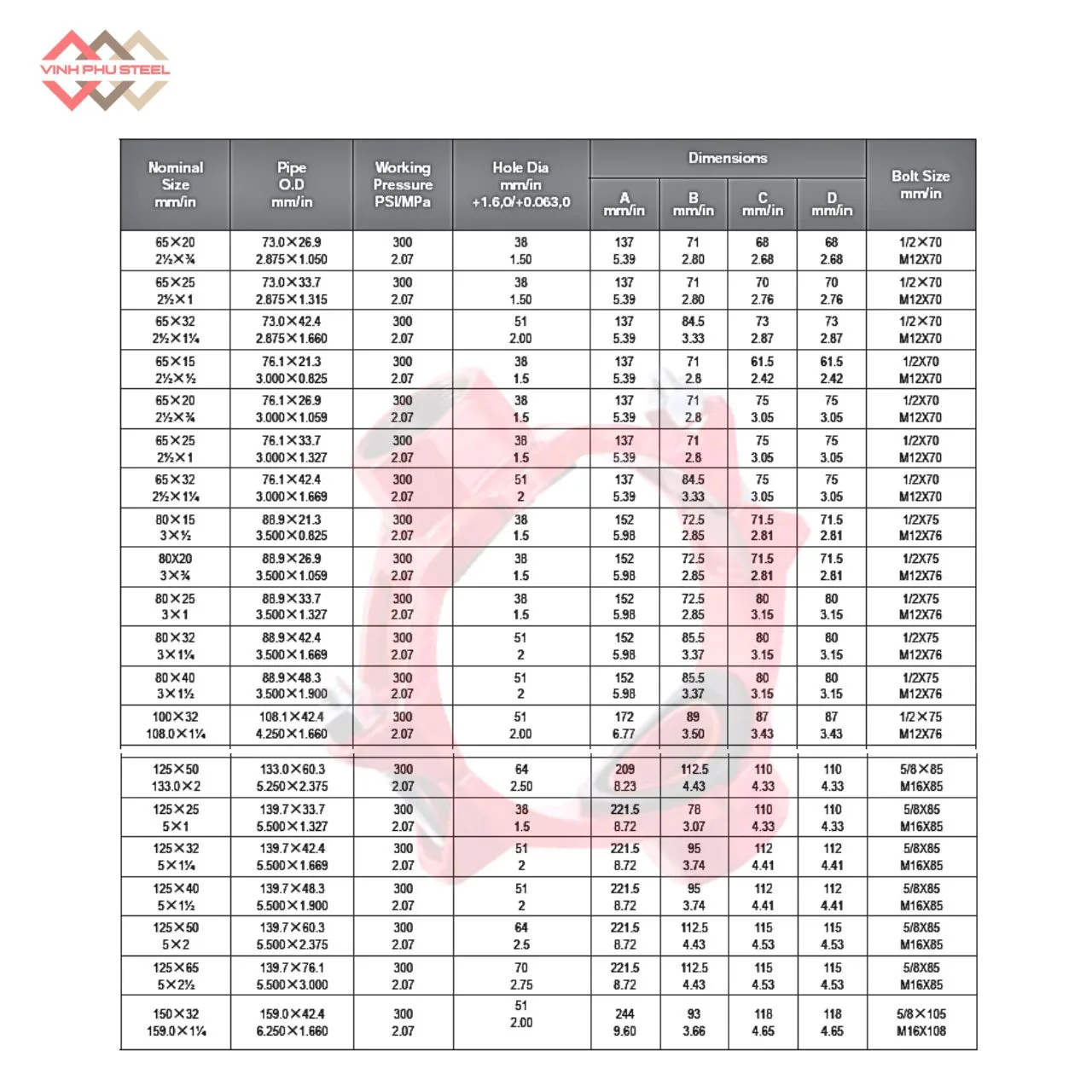

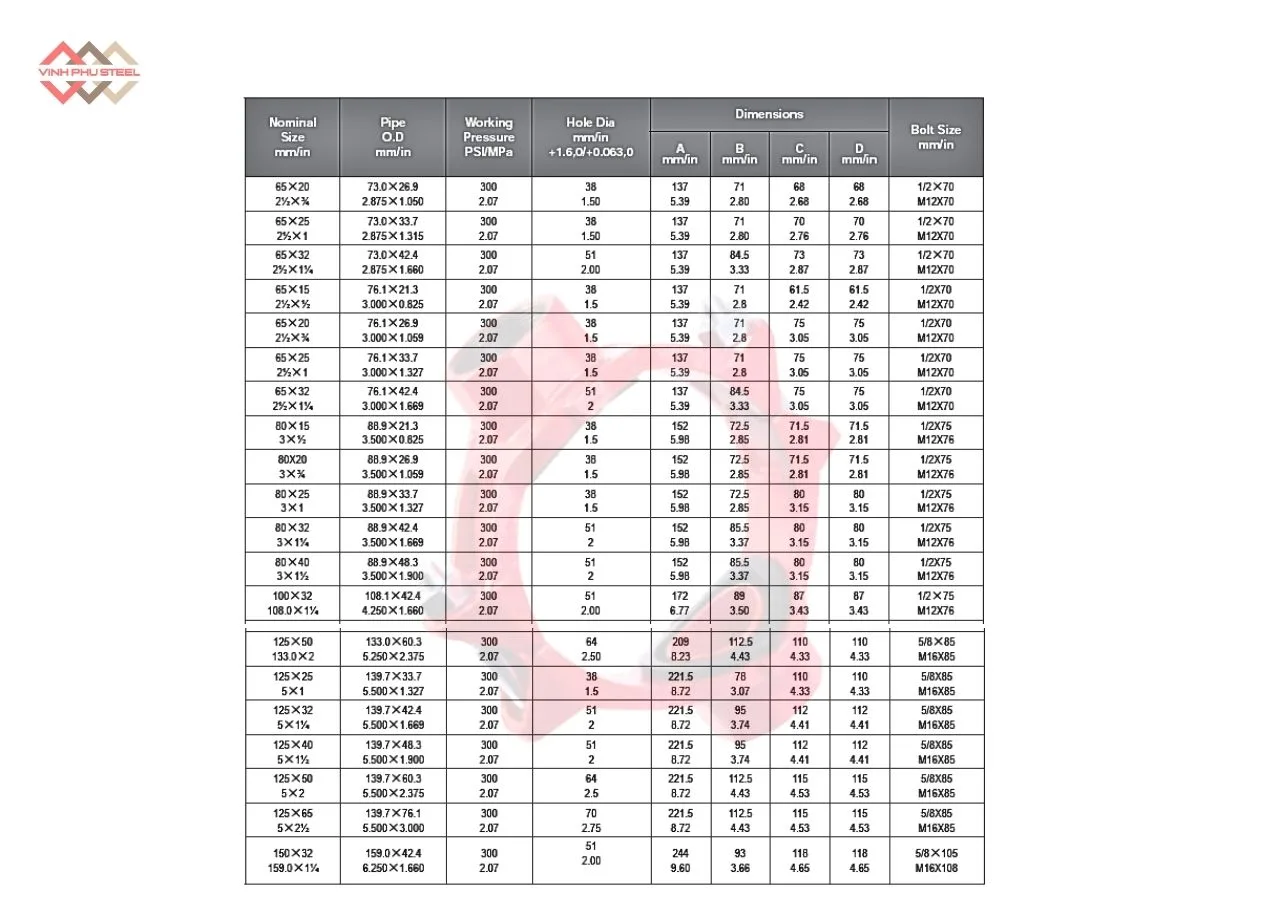

Thông Số Kỹ Thuật Của Đai Chữ Thập Nối Ren MECH

Thông số chính của Đai Ôm Chữ Thập Nối Ren MECH:

• Tên sản phẩm: Đai chữ thập nối ren.
• Kích thước chính – nhánh rẽ: Từ DN65x20 đến DN250x100
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu kết nối nhánh: Ren
• Bulong: Thép mạ kẽm, inox
• Gioăng cao su (Gasket): EPDM / NBR, chịu nhiệt và áp lực
• Áp suất làm việc (Working pressure): 300 PSI (20.7 bar)
• Ứng dụng: Hệ thống PCCC (sprinkler), HVAC, cấp thoát nước, hệ thống ống công nghiệp.
• Phân phối: Thép Vinh Phú

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

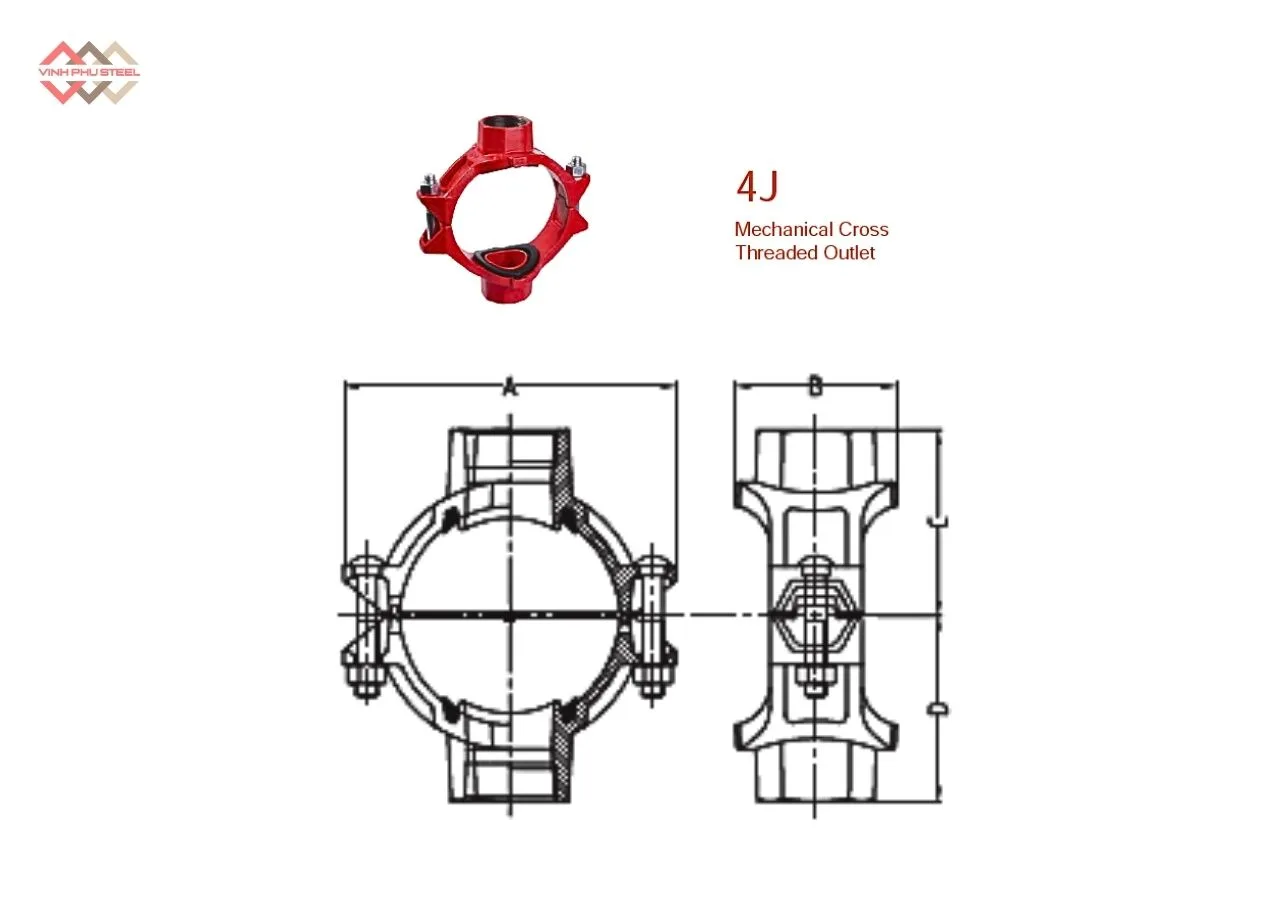

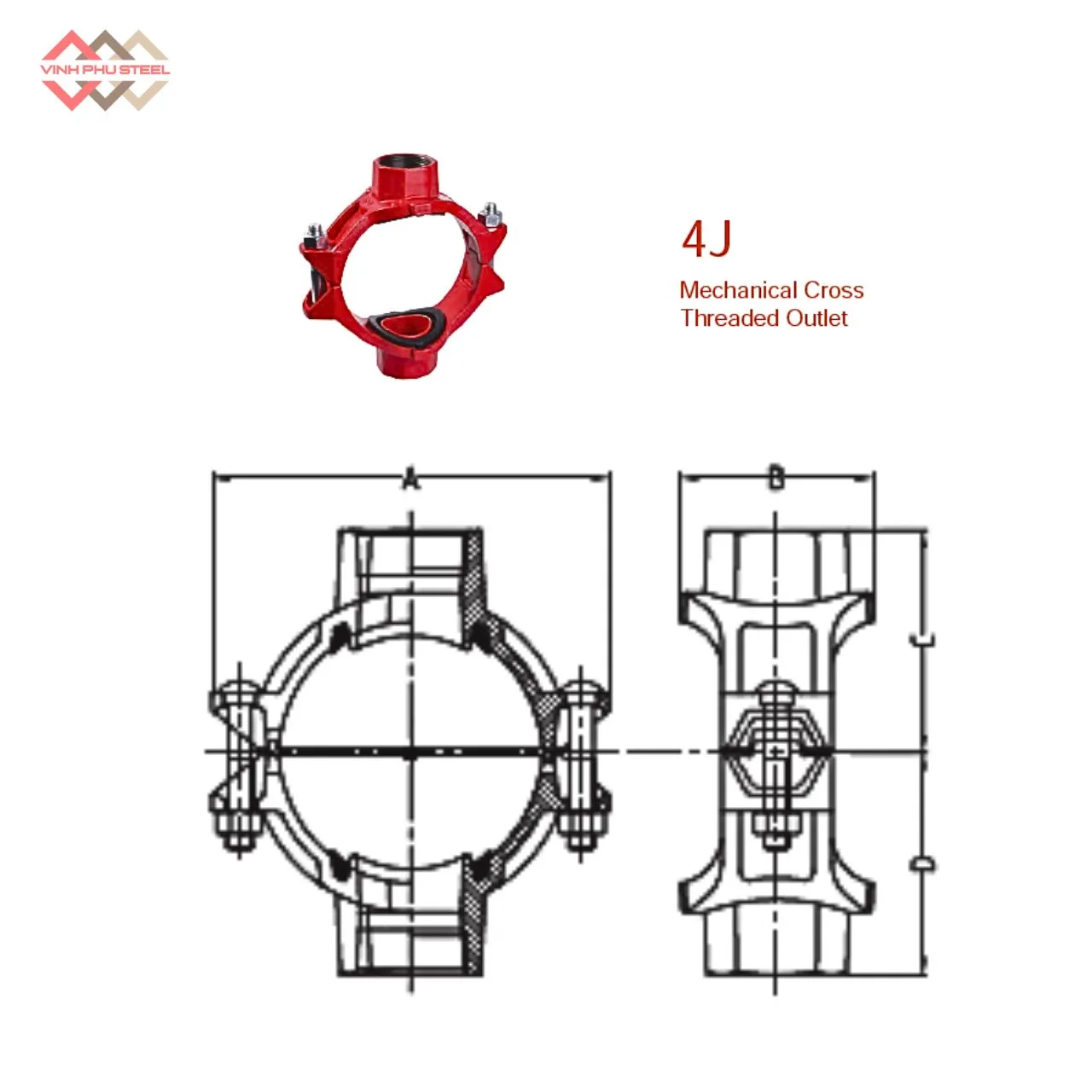

Cấu Tạo Đai Chữ Thập Nối Ren MECH

Để hiểu rõ cách hoạt động và những ưu điểm nổi bật của Đai Chữ Thập Nối Ren, trước hết cần nắm cấu tạo chi tiết của phụ kiện này. Mỗi bộ phận đều được thiết kế với mục đích chia nhánh ống an toàn, giảm trọng lượng hệ thống và dễ dàng thi công.

1. Thân đai (Body)

   • Là phần chính hình chữ thập, gồm một đầu kết nối với ống chính và hai đầu nhánh phụ có đường kính nhỏ hơn.
   • Chức năng: Phân chia dòng chảy từ ống chính ra hai nhánh phụ một cách ổn định.
   • Vật liệu: Gang dẻo hoặc thép đúc, chịu áp lực tốt và bền bỉ.
   • Bề mặt: Sơn epoxy, sơn đen hoặc mạ kẽm, chống gỉ và ăn mòn, kéo dài tuổi thọ.

2. Đầu nối ren (Thread Outlet)

   • Thiết kế theo tiêu chuẩn ren để kết nối nhanh với ống nhánh.
   • Chức năng: Lắp đặt dễ dàng, tháo gỡ nhanh chóng mà không cần hàn hay cắt ống.

3. Gioăng cao su (Gasket)

   • Sử dụng EPDM hoặc NBR tùy môi trường vận hành.
   • Chức năng: Tạo độ kín khít, ngăn rò rỉ, giảm rung và tiếng ồn khi hệ thống hoạt động.

4. Bu lông và đai ốc (Bolts & Nuts)

   • Vật liệu: Thép mạ kẽm hoặc inox.
   • Chức năng: Cố định chắc chắn các điểm nối, đảm bảo đường ống ổn định và an toàn.

5. Lớp phủ bảo vệ (Surface Coating)

   • Sơn epoxy, sơn đen hoặc mạ kẽm.
   • Chức năng: Chống ăn mòn, phù hợp môi trường trong nhà và ngoài trời, kéo dài tuổi thọ sản phẩm.

Cách Lắp Đặt Đai Chữ Thập Nối Ren MECH

Việc lắp đặt đúng kỹ thuật không chỉ đảm bảo độ kín, an toàn mà còn giúp giảm rủi ro rò rỉ, giảm trọng lượng hệ thống và tiết kiệm chi phí thi công. Dưới đây là các bước hướng dẫn cơ bản để thi công Đai Chữ Thập Nối Ren một cách hiệu quả:

1. Chuẩn bị vật tư và dụng cụ

   • Đai Chữ Thập Nối Ren MECH với kích thước phù hợp.
   • Gioăng cao su (EPDM/NBR) đạt tiêu chuẩn hệ thống.
   • Bu lông, đai ốc đi kèm.
   • Dụng cụ cần thiết: cờ lê lực, dụng cụ làm sạch đầu ống, keo hoặc chất bôi trơn chuyên dụng cho gioăng nếu cần.

2. Kiểm tra và chuẩn bị đầu ống

   • Đảm bảo đầu ống sạch, không bavia, không biến dạng.
   • Kiểm tra đường kính và ren ống nhánh, đảm bảo khớp với đai chữ thập.

3. Lắp gioăng cao su

   • Đặt gioăng vào bên trong đầu nối ren, đảm bảo bề mặt tiếp xúc khít đều.
   • Không xoắn hoặc lệch gioăng để tránh rò rỉ.

4. Căn chỉnh vị trí đai chữ thập

   • Đặt đai chữ thập vào vị trí cần phân nhánh.
   • Đảm bảo đầu nối ren thẳng trục với ống chính và song song với ống nhánh, tránh lệch tâm.

5. Siết bu lông và cố định

   • Vặn chặt bu lông, đai ốc đều theo mô-men lực tiêu chuẩn của nhà sản xuất.
   • Kiểm tra các đầu nối, đảm bảo không bị hở hoặc nghiêng.

6. Kiểm tra và nghiệm thu

   • Thử áp lực nước hoặc khí nén để kiểm tra độ kín.
   • Nếu phát hiện rò rỉ, điều chỉnh lại gioăng hoặc siết lại bu lông đúng lực.
   • Đánh dấu các điểm đã kiểm tra đạt yêu cầu để nghiệm thu hệ thống.

7. Lưu ý quan trọng

   • Không siết quá chặt gây biến dạng gioăng hoặc ren.
   • Sử dụng vật liệu và gioăng đúng tiêu chuẩn với môi trường làm việc.
   • Đối với hệ thống PCCC, HVAC hoặc công nghiệp, tuân thủ tiêu chuẩn UL/FM, ISO nếu dự án yêu cầu.

Những Vấn Đề Thường Gặp Khi Sử Dụng Đai Chữ Thập

Mặc dù Đai Chữ Thập Nối Ren là phụ kiện cơ khí hiện đại, giúp thi công nhanh, phân nhánh ống hiệu quả và giảm trọng lượng hệ thống, nhưng trong quá trình sử dụng thực tế, nếu lắp đặt hoặc bảo trì không đúng, vẫn có thể xảy ra một số vấn đề. Dưới đây là các tình huống phổ biến và cách khắc phục:

1. Rò rỉ tại vị trí nối ren

Nguyên nhân: Gioăng cao su lắp sai vị trí, xoắn hoặc biến dạng; bu lông siết không đều; ren ống bị hỏng hoặc không khớp.

Biện pháp khắc phục: Tháo đai chữ thập, kiểm tra và vệ sinh đầu ống; thay gioăng mới nếu cần; siết bu lông đều theo lực tiêu chuẩn; kiểm tra ren trước khi lắp lại.

2. Lệch trục hoặc căng ống sau lắp đặt

Nguyên nhân: Đai chữ thập không thẳng trục với ống chính, hoặc góc chia nhánh không đúng thiết kế.

Biện pháp khắc phục: Điều chỉnh vị trí đai chữ thập, đảm bảo các đầu nối thẳng hàng; kiểm tra bản vẽ kỹ thuật hệ thống để bố trí đúng.

3. Ăn mòn, gỉ sét ở bề mặt

Nguyên nhân: Sử dụng vật liệu không phù hợp, thiếu lớp phủ bảo vệ, lắp đặt ngoài trời hoặc môi trường ẩm.

Biện pháp khắc phục: Chọn đai chữ thập có sơn epoxy, sơn đen hoặc mạ kẽm; bảo trì định kỳ, sơn phủ lại khi cần.

4. Rung động và tiếng ồn trong hệ thống ống

Nguyên nhân: Siết bu lông quá chặt làm mất đàn hồi của gioăng; dòng chảy mạnh hoặc áp lực cao không có đệm giảm chấn.

Biện pháp khắc phục: Siết lại bu lông đúng lực tiêu chuẩn; lắp gối đỡ hoặc đai treo giảm rung cho hệ thống ống dài.

5. Gioăng cao su bị lão hóa hoặc hư hỏng

Nguyên nhân: Chọn sai loại gioăng, hoặc không bảo trì định kỳ.

Biện pháp khắc phục: Sử dụng EPDM cho nước sạch, NBR cho dầu hoặc khí nén; thay mới gioăng định kỳ theo khuyến nghị kỹ thuật.

Ưu Điểm Của Đai Chữ Thập Nối Ren MECH

Đai Chữ Thập Nối Ren MECH là giải pháp tối ưu cho các hệ thống đường ống công nghiệp và dân dụng, được các kỹ sư cơ điện (MEP) và đơn vị thi công ưa chuộng nhờ tính linh hoạt, độ bền và hiệu quả kinh tế. Dưới đây là những ưu điểm nổi bật:

1. Thiết kế chắc chắn, phân nhánh ổn định

   • Cấu trúc chữ thập giúp chia nhánh ống từ ống chính ra hai nhánh phụ một cách đồng đều, ổn định áp lực.
   • Vật liệu gang dẻo hoặc thép đúc, kết hợp lớp phủ epoxy hoặc mạ kẽm, đảm bảo độ bền cao và chịu áp lực tốt trong hệ thống PCCC, HVAC và cấp thoát nước.

2. Kết nối ren tiện lợi, lắp đặt nhanh chóng

   • Các đầu nối ren tiêu chuẩn giúp thi công hệ thống ống dễ dàng, không cần hàn hay cắt phức tạp.
   • Cho phép tháo lắp, bảo trì hoặc thay đổi hướng nhánh mà không ảnh hưởng đến các đoạn ống khác.

3. Giảm trọng lượng hệ thống, tiết kiệm chi phí thi công

   • Nhờ thiết kế tối ưu, Đai Chữ Thập Nối Ren MECH nhẹ hơn các phụ kiện truyền thống nhưng vẫn đảm bảo độ bền.
   • Giúp tiết kiệm vật liệu, giảm chi phí nhân công và rút ngắn tiến độ công trình.

4. Độ kín cao và an toàn cho hệ thống

   • Gioăng cao su EPDM/NBR tạo độ kín tuyệt đối, ngăn rò rỉ nước hoặc khí, giảm rung và tiếng ồn khi vận hành.
   • Đảm bảo an toàn cho các hệ thống cơ điện MEP, PCCC, HVAC.

5. Linh hoạt trong thiết kế hệ thống

   • Có thể kết hợp với nhiều loại ống khác nhau như ống thép, ống mạ kẽm, ống đen.
   • Hỗ trợ mở rộng, nâng cấp hoặc sửa đổi hệ thống mà không cần thay thế toàn bộ tuyến ống.

6. Hiệu quả kinh tế cao và bảo trì dễ dàng

   • Giảm chi phí thi công, nhân công và bảo trì.
   • Tuổi thọ lâu dài nhờ lớp phủ bảo vệ, phù hợp với môi trường khắc nghiệt như ngoài trời hoặc khu vực ẩm ướt.

Ứng Dụng Của Đai Chữ Thập Nối Ren MECH

Với thiết kế chắc chắn, kết nối ren tiện lợi và khả năng phân nhánh ống nhanh chóng, Đai Chữ Thập Nối Ren được sử dụng rộng rãi trong nhiều hệ thống cơ điện và công nghiệp, giúp thi công hệ thống ống nhanh gọn, an toàn và tiết kiệm chi phí.

1. Hệ thống cấp thoát nước công nghiệp và dân dụng

   • Đai chữ thập giúp chia nhánh ống chính thành các nhánh phụ nhỏ hơn, thuận tiện cho việc phân phối nước đến nhiều vị trí trong nhà máy, tòa nhà, hoặc khu dân cư.
   • Thiết kế ren cho phép bảo trì, sửa chữa hoặc mở rộng hệ thống mà không cần cắt hàn, giảm thời gian thi công và chi phí nhân công.

2. Hệ thống PCCC (Phòng cháy chữa cháy)

   • Là phụ kiện cơ khí quan trọng trong mạng lưới ống sprinkler và ống dẫn nước chữa cháy trụ đứng.
   • Đảm bảo lưu lượng nước ổn định, kín khít và chịu áp lực cao, tăng hiệu quả an toàn khi xảy ra sự cố cháy.

3. Hệ thống HVAC và cơ điện MEP

   • Ứng dụng trong các hệ thống điều hòa không khí, hệ thống làm mát hoặc nước nóng.
   • Giúp phân nhánh dòng nước hoặc dung dịch làm mát đến các nhánh phụ mà vẫn duy trì áp suất và giảm rung, giảm tiếng ồn.

4. Nhà máy, công trình hạ tầng và xử lý nước

   • Sử dụng trong nhà máy sản xuất thực phẩm, hóa chất, nước giải khát, trạm bơm và hệ thống xử lý nước thải.
   • Lớp phủ bảo vệ (sơn epoxy, mạ kẽm) giúp chống ăn mòn trong môi trường ẩm và hóa chất nhẹ, đảm bảo tuổi thọ lâu dài.

5. Kết hợp với các phụ kiện cơ khí khác

   • Hoạt động đồng bộ với cút nối ren, Tê nối ren, van, co nối… giúp tạo hệ thống ống hoàn chỉnh, phân nhánh ống linh hoạt và ổn định.

Phân Loại Đai Chữ Thập Nối Ren MECH Theo Vật Liệu

Đai Chữ Thập Nối Ren MECH được sản xuất từ nhiều loại vật liệu khác nhau, phù hợp với từng môi trường làm việc và yêu cầu kỹ thuật của hệ thống đường ống. Việc lựa chọn đúng vật liệu giúp tăng độ bền, giảm trọng lượng hệ thống và tiết kiệm chi phí thi công.

1. Đai chữ thập gang dẻo (Ductile Iron)

   • Vật liệu: Gang dẻo ASTM A536, độ bền cao, chịu áp lực tốt.
   • Bề mặt: Sơn epoxy, sơn đen hoặc mạ kẽm.
   • Ứng dụng: Hệ thống cấp thoát nước, PCCC, HVAC; phù hợp môi trường khô hoặc ẩm.
   • Ưu điểm: Nhẹ hơn thép đúc, dễ lắp đặt, giảm trọng lượng tổng thể hệ thống.

2. Đai chữ thập thép đúc (Cast Steel)

   • Vật liệu: Thép đúc QT450-10, độ bền cơ học vượt trội, chịu áp lực và va đập cao.
   • Bề mặt: Sơn epoxy hoặc mạ kẽm, chống ăn mòn tốt.
   • Ứng dụng: Công nghiệp nặng, nhà máy hóa chất, xử lý nước thải, HVAC công suất lớn.
   • Ưu điểm: Chịu nhiệt độ và áp suất cao, tuổi thọ lâu dài, ổn định trong môi trường khắc nghiệt.

Lưu ý khi lựa chọn vật liệu:

• Dùng gang cầu cho hệ thống trung bình, yêu cầu nhẹ và dễ thi công.
• Dùng thép đúc cho hệ thống chịu áp lực cao hoặc môi trường công nghiệp khắc nghiệt.
• Lớp phủ bề mặt và gioăng đi kèm cũng quan trọng để đảm bảo độ kín, độ bền và tuổi thọ của hệ thống.
