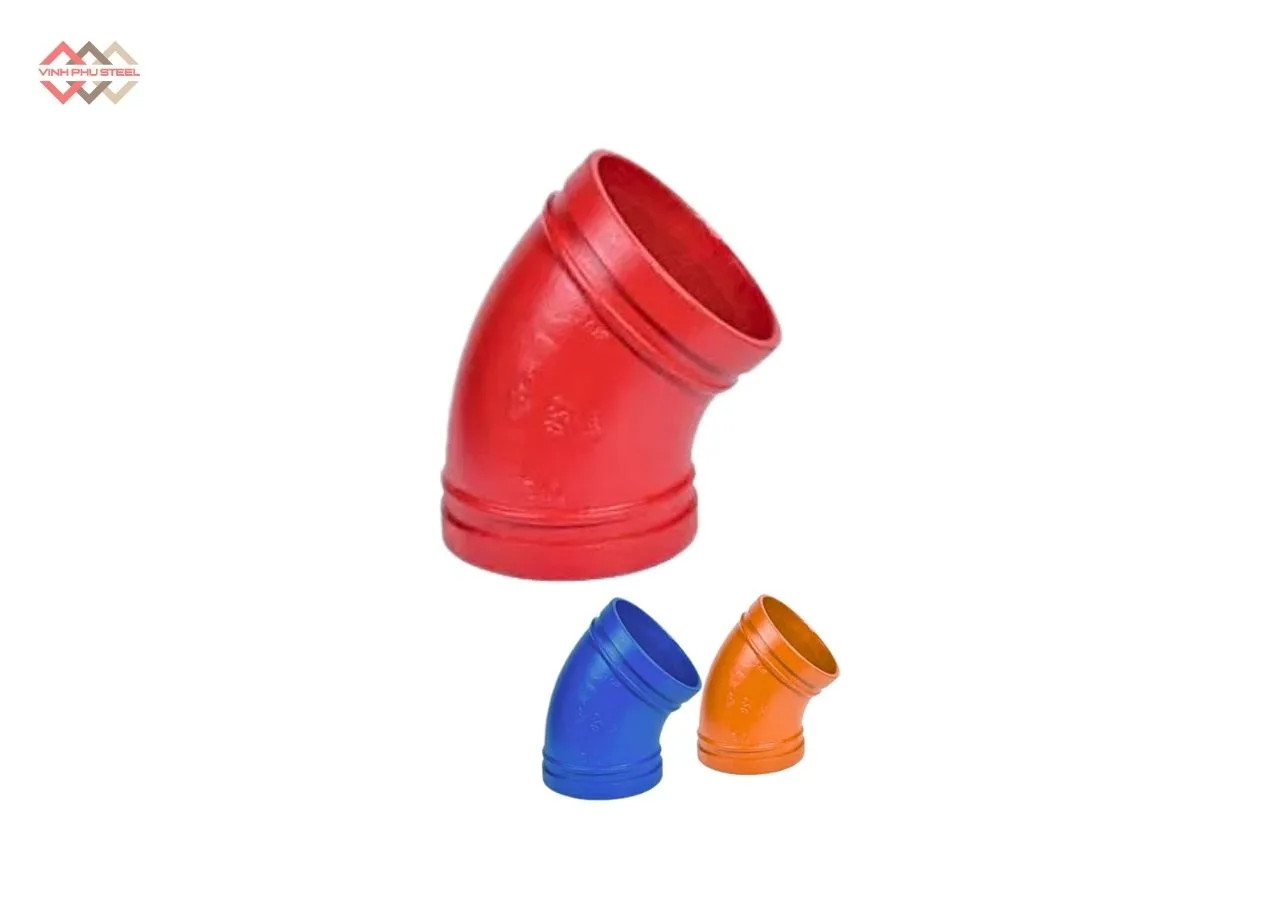

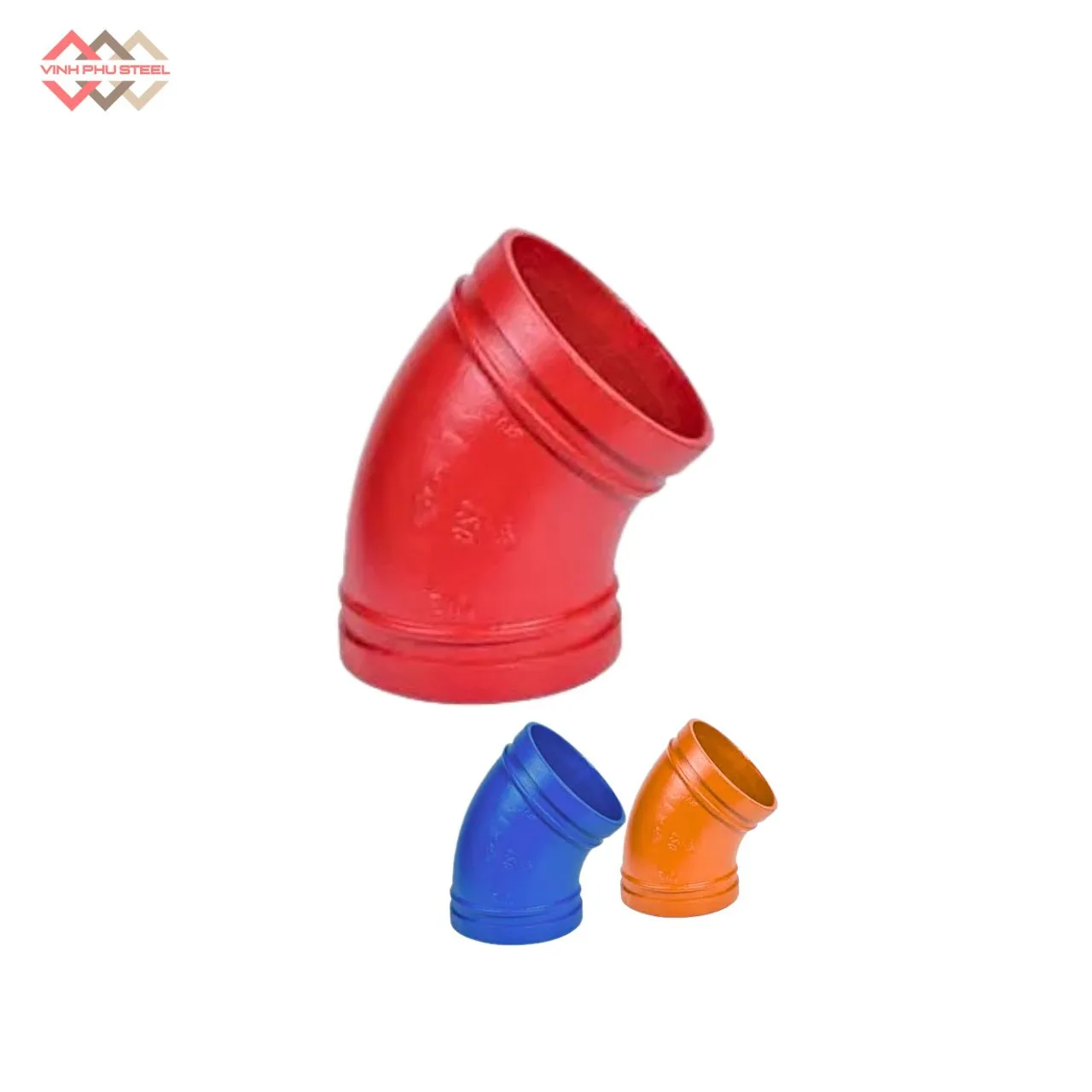

Cút 45 Độ Nối Rãnh Joeun Korea – Elbow 45°

Mô tả

Cút 45 độ nối rãnh Joeun Korea là phụ kiện đường ống dùng để chuyển hướng dòng chảy với góc 45°, giúp hệ thống vận hành linh hoạt và giảm tổn thất áp lực. Về định nghĩa, cút 45° là loại co uốn với góc cố định 45 độ, thường được dùng trong các hệ thống dẫn nước, khí hoặc các chất lỏng khác.

Trong các hệ thống đường ống công nghiệp, PCCC và HVAC, cút 45 độ nối rãnh đóng vai trò quan trọng trong việc dẫn hướng dòng chảy, tối ưu không gian lắp đặt và duy trì lưu lượng ổn định.

Cút 45 Độ Nối Rãnh Joeun Korea – Elbow 45°

Cút 45 độ nối rãnh là phụ kiện đường ống có góc uốn 45°, được thiết kế để thay đổi hướng dòng chảy trong hệ thống mà vẫn duy trì lưu lượng ổn định. Phụ kiện này sử dụng kết nối rãnh (grooved connection) trên đầu ống, kết hợp với khớp nối grooved chuyên dụng, cho phép thi công nhanh, tháo lắp dễ dàng và đảm bảo khả năng chịu áp lực, kín khít và bền bỉ theo tiêu chuẩn công nghiệp.

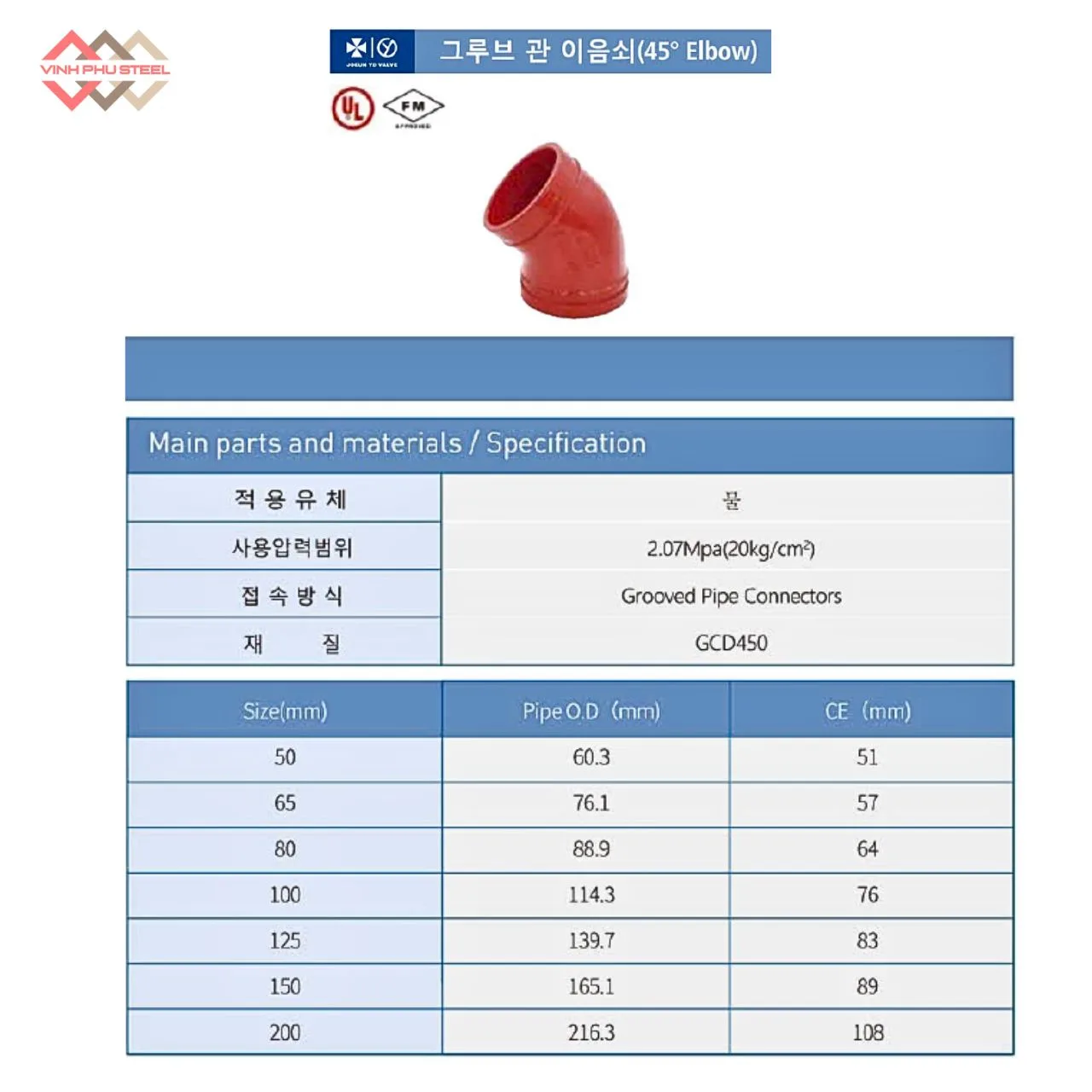

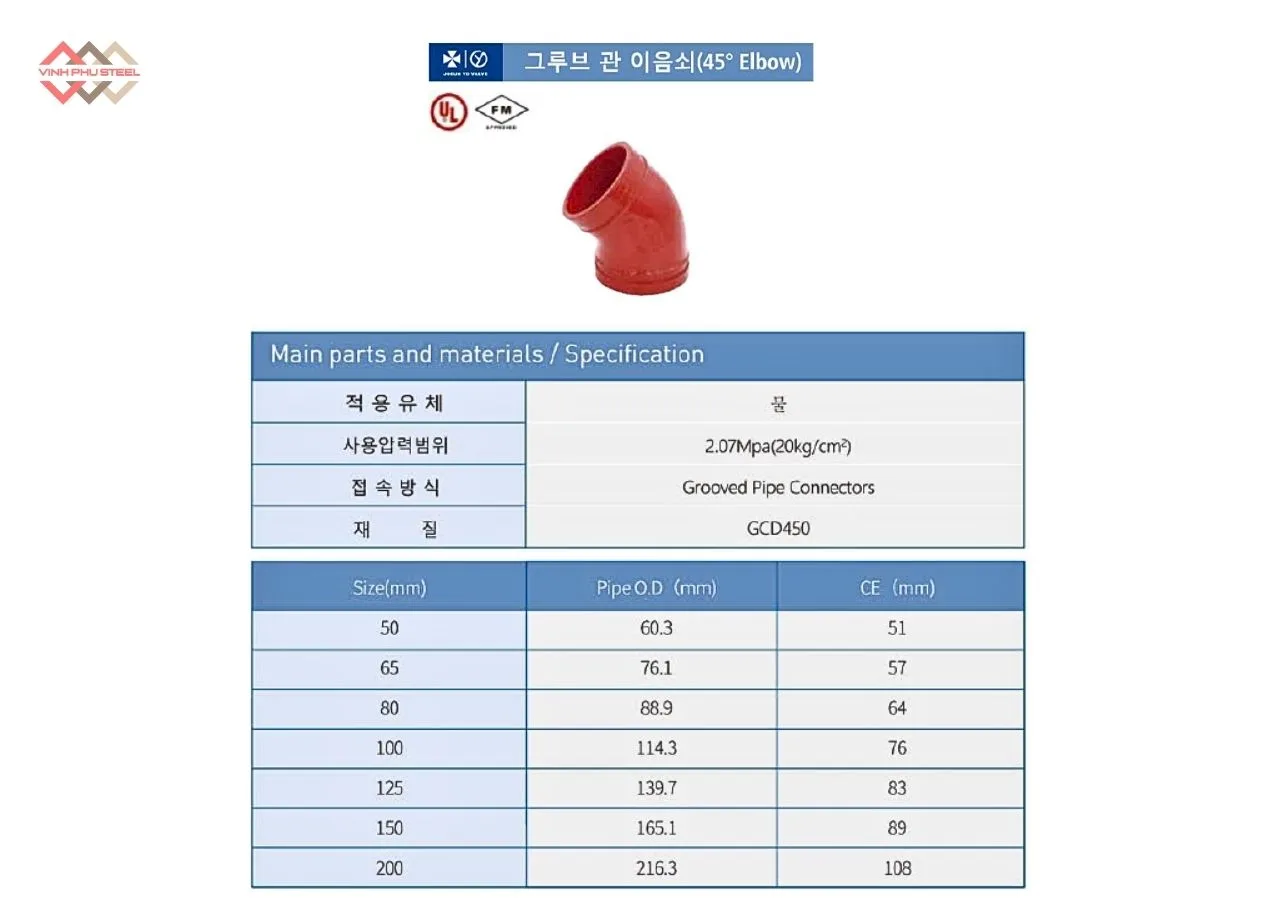

Thông Số Kỹ Thuật Cút 45 Độ Nối Rãnh Joeun Korea – Elbow 45°

• Tên sản phẩm: Co 45 Độ Nối Rãnh Joeun Korea
• Kích thước danh nghĩa: DN50 – DN200
• Bề mặt: Sơn epoxy
• Vật liệu thân khớp: Gang dẻo GCD450
• Áp suất làm việc: 2.07 Mpa
• Gioăng kết nối: EPDM
• Tiêu chuẩn: Sản xuất theo tiêu chuẩn hệ thống đường ống, PCCC.
• Nhà phân phối: Thép Vinh Phú.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 34).

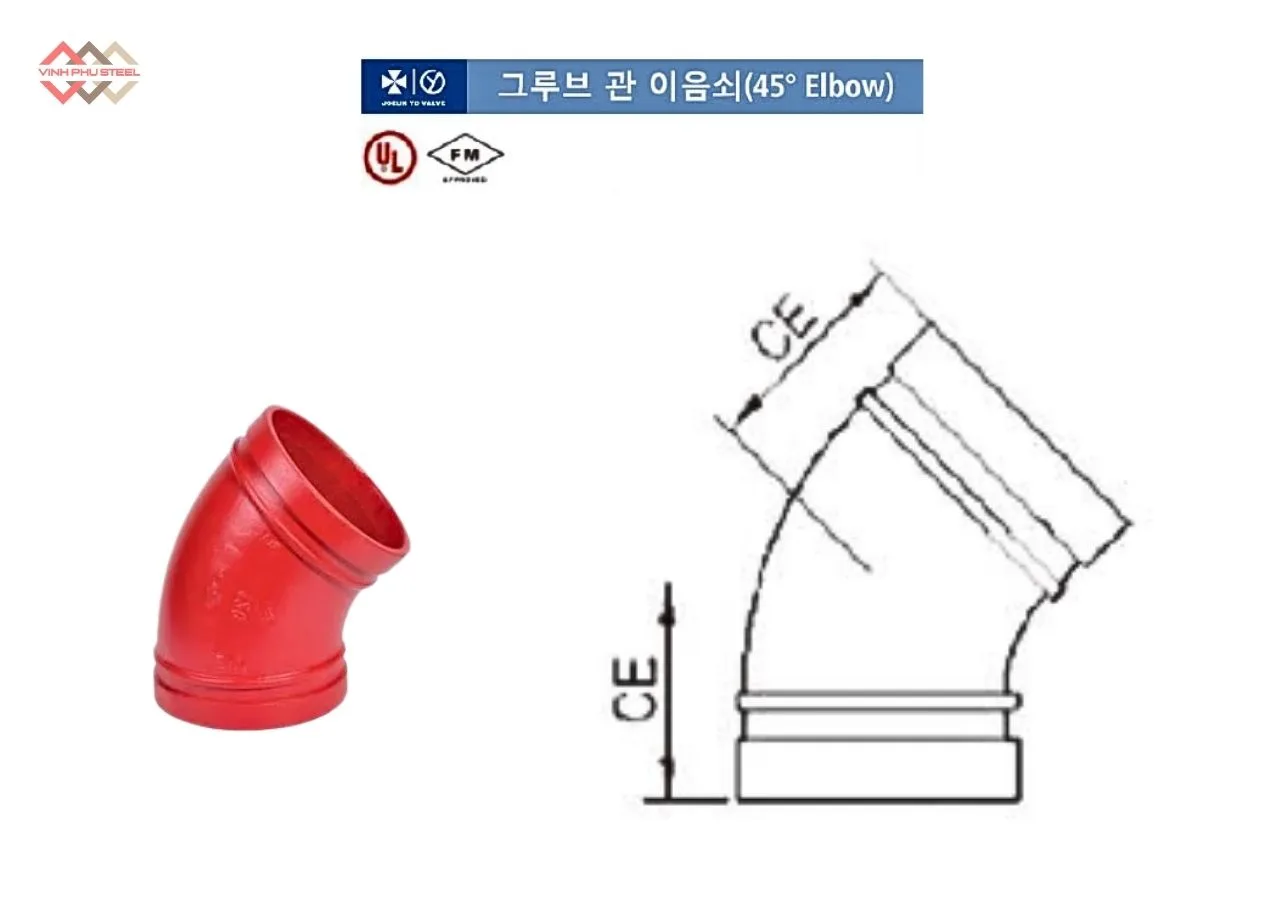

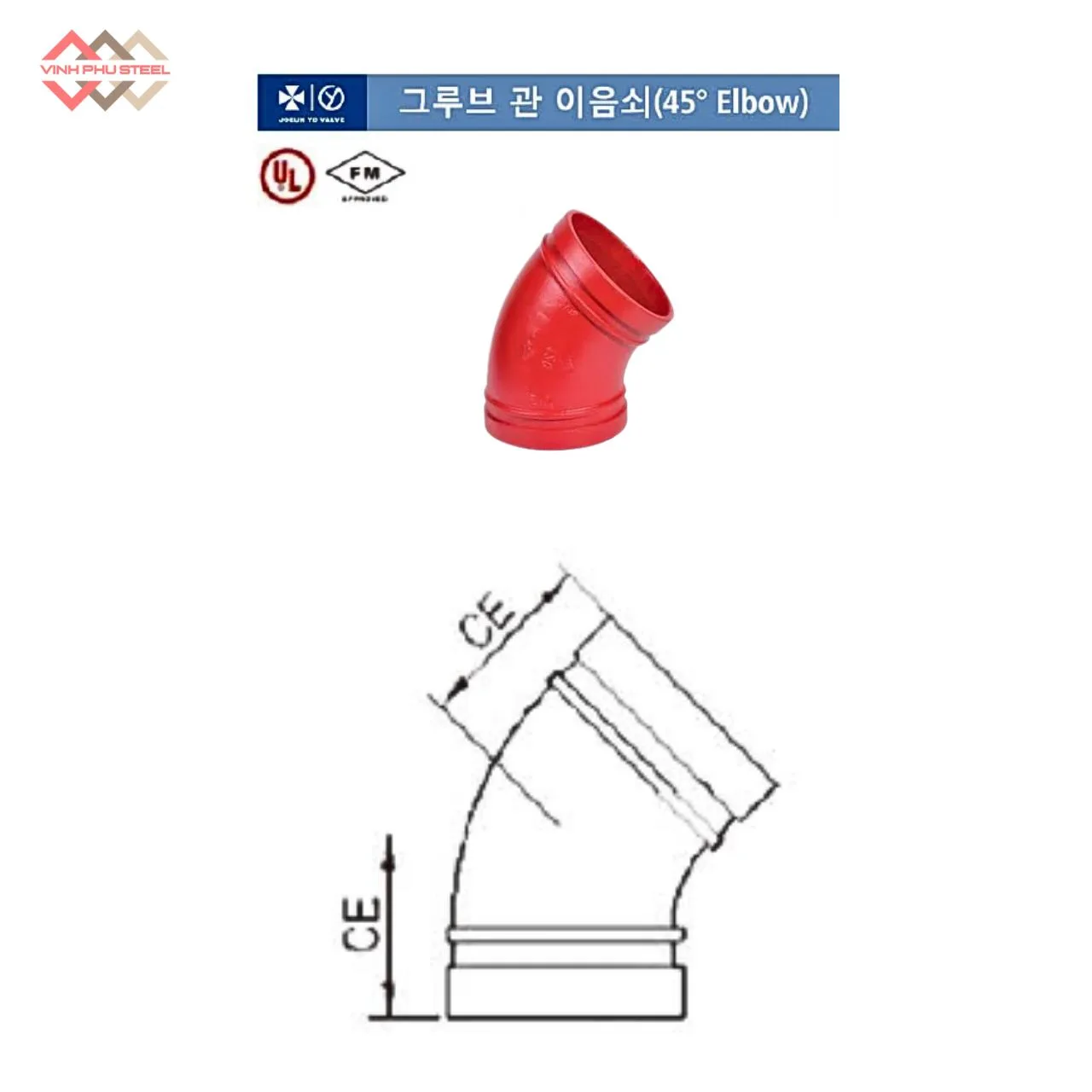

Cấu Tạo Của Cút Co 45 Độ Nối Rãnh Joeun Korea

Để hiểu rõ cách hoạt động và ứng dụng của cút 45 độ nối rãnh, trước tiên cần nắm cấu tạo chi tiết của phụ kiện này. Mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo vận hành ổn định, độ bền và tính an toàn cho hệ thống đường ống.

1. Phần thân cút (Elbow Body)

• Là phần chính tạo góc 45° cho dòng chảy.
• Chịu áp lực từ lưu chất, giảm tổn thất áp lực và đảm bảo lưu lượng ổn định.
• Bề mặt trơn mịn, giúp dòng chảy đi qua êm ái, hạn chế ma sát và rung động.

2. Chân rãnh (Groove)

• Gia công theo tiêu chuẩn quốc tế (ANSI, BS, DIN)
• Tạo điểm kết nối chắc chắn với khớp nối grooved (coupling).
• Cho phép lắp đặt và tháo dỡ nhanh chóng mà không cần hàn hay ren.

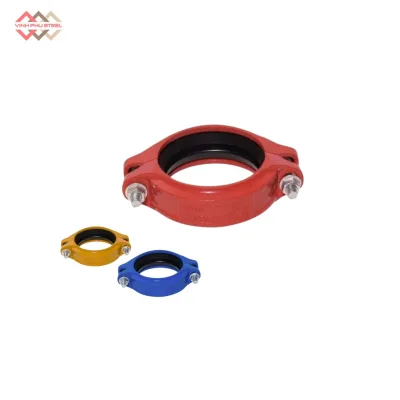

3. Gioăng và khớp nối đi kèm (Coupling & Gasket)

• Gioăng làm từ cao su EPDM hoặc NBR, chịu nhiệt và áp lực tốt, đảm bảo kín tuyệt đối.
• Khớp nối cố định giữa cút và ống, chịu rung động, lực căng và đảm bảo vận hành an toàn.

4. Vật liệu

• Gang cầu tiêu chuẩn GCD450 (Ductile Iron): bền, chịu áp lực cao, chống ăn mòn tốt.

5. Hình ảnh minh họa

• Thường là hình cắt 3D hoặc ảnh thực tế, hiển thị rõ thân cút, chân rãnh và khớp nối, giúp người đọc dễ hình dung và ứng dụng trong thực tế.

Nguyên Lý Hoạt Động Của Cút 45 Độ Nối Rãnh Joeun Korea

Để hệ thống đường ống vận hành ổn định và an toàn, việc hiểu nguyên lý hoạt động của cút 45 độ nối rãnh là rất quan trọng. Phụ kiện này không chỉ giúp chuyển hướng dòng chảy mà còn đảm bảo tính linh hoạt, độ kín và giảm rung động cho toàn bộ hệ thống.

1. Cách liên kết bằng rãnh (Grooved Connection)

• Hai đầu cút và ống được gia công rãnh chuẩn, phù hợp với tiêu chuẩn quốc tế.
• Khi lắp, khớp nối (coupling) ôm vào rãnh, kết nối chặt chẽ giữa cút và ống.
• Phương pháp này giúp lắp đặt nhanh, tháo dỡ dễ dàng mà không cần hàn hay ren.

2. Cơ chế khóa của khớp nối rãnh (Grooved Coupling)

• Khớp nối có vòng thép và gioăng cao su EPDM/NBR, tạo lực siết đều quanh rãnh.
• Khi xiết, khớp khóa cố định cút và ống, đảm bảo khả năng chịu áp lực cao, chống rò rỉ.
• Cơ chế khóa còn giúp hệ thống chịu rung, giãn nở nhiệt và va đập thủy lực mà không bị hỏng.

3. Tính linh hoạt và khả năng giảm rung

• Thiết kế rãnh và khớp nối cho phép nhỏ giãn nhẹ khi hệ thống co dãn do nhiệt độ hoặc áp lực.
• Giảm rung động, giảm tiếng ồn và hạn chế hư hỏng kết cấu đường ống.
• Đặc biệt hữu ích trong các hệ thống PCCC, HVAC, công nghiệp và cấp thoát nước, nơi yêu cầu ổn định lưu lượng và an toàn tuyệt đối.

Ưu Điểm Của Cút 45 Độ Nối Rãnh Joeun Korea

Trong các hệ thống đường ống công nghiệp và PCCC, cút 45 độ nối rãnh được ưa chuộng nhờ nhiều ưu điểm nổi bật, giúp thi công nhanh, vận hành an toàn và bảo trì dễ dàng.

• Lắp đặt nhanh, không cần hàn: Rãnh grooved kết hợp khớp nối cho phép lắp đặt nhanh chóng, tiết kiệm thời gian và chi phí thi công.
• An toàn, giảm rủi ro cháy nổ: Không hàn giúp hạn chế nguy cơ phát sinh lửa hoặc tia lửa trong môi trường dễ cháy nổ.
• Dễ tháo lắp và bảo trì: Khi cần kiểm tra hoặc thay thế, cút có thể tháo ra dễ dàng mà không ảnh hưởng hệ thống.
• Hạn chế rò rỉ: Gioăng cao su EPDM/NBR kết hợp khớp nối tạo độ kín tuyệt đối, giảm thiểu rò rỉ lưu chất.
• Tương thích nhiều tiêu chuẩn ống: Phù hợp với các hệ thống ống theo tiêu chuẩn ANSI, BS, DIN, đáp ứng đa dạng ứng dụng công nghiệp.

Ứng Dụng Của Cút 45 Độ Nối Rãnh Joeun Korea

Cút 45 độ nối rãnh là phụ kiện đường ống linh hoạt, giúp chuyển hướng dòng chảy một cách nhẹ nhàng, giảm tổn thất áp lực và rung động. Nhờ thiết kế rãnh grooved và cơ chế khóa bằng khớp nối, loại cút này được sử dụng rộng rãi trong nhiều hệ thống công nghiệp, dân dụng và thương mại, mang lại hiệu quả thi công và vận hành cao.

Các ứng dụng điển hình bao gồm:

• Hệ thống PCCC (Phòng cháy chữa cháy):

  • Ứng dụng trong đường ống sprinkler, standpipe, và hệ thống chữa cháy tự động.
  • Đảm bảo lưu lượng nước ổn định, giảm rủi ro rò rỉ và duy trì hiệu quả chữa cháy trong các tòa nhà, nhà xưởng, khu công nghiệp.

• Hệ thống HVAC (Heating, Ventilation, Air Conditioning):

  • Dẫn hướng chất lỏng hoặc khí trong hệ thống làm mát, sưởi ấm và thông gió.
  • Giúp tối ưu luồng khí, giảm rung động và tiếng ồn, nâng cao hiệu quả hoạt động của hệ thống.

• Hệ thống cấp thoát nước:

  • Sử dụng trong cấp nước sinh hoạt, thoát nước mưa, hoặc nước thải công nghiệp.
  • Khả năng chống rò rỉ cao nhờ gioăng EPDM/NBR, giúp duy trì áp lực và lưu lượng ổn định.

• Nhà máy, tòa nhà công nghiệp:

  • Ứng dụng cho hệ thống dẫn nước, hơi, khí nén, dầu hoặc các chất lỏng khác.
  • Tối ưu hóa không gian lắp đặt nhờ cút uốn 45°, đồng thời giảm nguy cơ va chạm và rung động đường ống.

• Dẫn dầu, khí và hóa chất nhẹ:

  • Phù hợp với các hệ thống công nghiệp có môi chất không ăn mòn quá mạnh.
  • Giữ áp lực và lưu lượng ổn định, đồng thời dễ tháo lắp bảo trì khi cần thiết.

Nhờ những tính năng và khả năng ứng dụng đa dạng, cút 45 độ nối rãnh là lựa chọn lý tưởng cho các hệ thống đường ống yêu cầu an toàn, linh hoạt và bền bỉ.

So Sánh Cút 45 Độ Nối Rãnh Joeun Với Các Loại Cút Khác

Để Lựa Chọn Phụ Kiện Phù Hợp Cho Hệ Thống Đường Ống, Cần Hiểu Rõ Đặc Tính Và Ứng Dụng Của Từng Loại Cút. Dưới Đây Là So Sánh Giữa Cút 45 Độ Nối Rãnh Và Một Số Loại Cút Phổ Biến Khác:

1. Cút 45° Nối Rãnh Vs Cút 90° Nối Rãnh

• Góc Uốn: Cút 45° Tạo Góc Chuyển Hướng Nhẹ, Giảm Tổn Thất Áp Lực; Cút 90° Chuyển Hướng Mạnh Hơn, Tạo Áp Lực Lớn Hơn Tại Điểm Uốn.
• Ứng Dụng: 45° Phù Hợp Các Đoạn Cần Chuyển Hướng Nhẹ, Tránh Va Chạm Dòng Chảy; 90° Thường Dùng Khi Không Gian Lắp Đặt Hạn Chế Hoặc Cần Rẽ Gấp.
• Lắp Đặt: Cả Hai Đều Dùng Rãnh Grooved, Lắp Đặt Nhanh, Tháo Lắp Dễ Dàng.

2. Cút Nối Rãnh Vs Cút Hàn

• Phương Pháp Kết Nối: Cút Nối Rãnh Dùng Khớp Nối Và Gioăng, Không Cần Hàn; Cút Hàn Cần Hàn Trực Tiếp Vào Ống.
• Ưu Điểm: Nối Rãnh Lắp Đặt Nhanh, Dễ Bảo Trì; Cút Hàn Chịu Áp Lực Cao Hơn Nhưng Thi Công Phức Tạp, Tốn Thời Gian Và Chi Phí.
• An Toàn: Nối Rãnh Giảm Rủi Ro Cháy Nổ, Cút Hàn Tiềm Ẩn Nguy Cơ Tia Lửa Trong Thi Công.

3. Cút Nối Rãnh Vs Cút Ren

• Kết Nối: Cút Nối Rãnh Dùng Groove + Coupling; Cút Ren Dùng Ren Trong/Ngoài, Xiết Chặt.
• Ứng Dụng: Nối Rãnh Thích Hợp Hệ Thống Công Nghiệp, PCCC, HVAC; Cút Ren Thường Dùng Cho Hệ Thống Nhỏ, Áp Lực Thấp Hoặc Ống Kim Loại Mỏng.
• Lắp Đặt Và Bảo Trì: Nối Rãnh Dễ Tháo Lắp, Bảo Trì Nhanh; Cút Ren Cần Vặn Tháo Tách Ren, Dễ Làm Hỏng Ren Nếu Nhiều Lần Thao Tác.

Tóm Lại:

• Cút 45° Nối Rãnh Nổi Bật Về Lắp Đặt Nhanh, Linh Hoạt, An Toàn Và Giảm Rung Động, Thích Hợp Cho Hệ Thống Công Nghiệp, PCCC Và HVAC.
• Các Loại Cút Khác Như 90°, Hàn Hoặc Ren Có Ưu Thế Riêng Về Góc Uốn, Áp Lực Chịu Tải Hoặc Chi Phí Nhưng Khó Thi Công Hoặc Bảo Trì Hơn.

Hướng Dẫn Chọn Mua Cút 45 Độ Nối Rãnh Joeun Korea

Việc chọn đúng cút 45 độ nối rãnh là yếu tố quan trọng để đảm bảo hệ thống đường ống vận hành ổn định, an toàn và bền bỉ. Khi mua, bạn cần lưu ý một số tiêu chí kỹ thuật sau:

• Chọn đúng tiêu chuẩn UL/FM:

  • Đảm bảo phụ kiện đáp ứng các tiêu chuẩn quốc tế về PCCC và an toàn công nghiệp.
  • Giúp hệ thống được chứng nhận, giảm rủi ro kỹ thuật và pháp lý.

• Chọn phù hợp áp lực:

  • Xác định áp lực làm việc của hệ thống (PN, PSI) và chọn cút có thông số chịu áp lực tương ứng.
  • Tránh sử dụng cút quá yếu dẫn đến rò rỉ hoặc hỏng hóc.

• Chọn thương hiệu uy tín:

  • Ưu tiên các nhà sản xuất, nhà phân phối có danh tiếng, đảm bảo chất lượng vật liệu, cơ chế khớp nối và gioăng.
  • Thương hiệu uy tín thường đi kèm hướng dẫn lắp đặt và bảo hành rõ ràng.

• Kiểm tra bề mặt và lớp phủ:

  • Đảm bảo bề mặt cút trơn nhẵn, không có vết nứt hay gỉ sét.
  • Lớp phủ chống ăn mòn (epoxy, sơn tĩnh điện, mạ kẽm) giúp tăng tuổi thọ và phù hợp với môi trường công nghiệp hoặc hóa chất nhẹ.

Mua Cút 45 Độ Nối Rãnh Joeun Korea Chính Hãng

Để đảm bảo chất lượng và an toàn cho hệ thống đường ống, việc lựa chọn nhà cung cấp uy tín là rất quan trọng. Thép Vinh Phú tự hào là đối tác cung cấp cút 45 độ nối rãnh Joeun Korea chính hãng, đáp ứng đầy đủ tiêu chuẩn kỹ thuật và an toàn.

Giới thiệu nhà cung cấp:

• Thép Vinh Phú là nhà phân phối uy tín các sản phẩm phụ kiện đường ống, vật tư PCCC và công nghiệp tại Việt Nam.
• Cam kết mang đến sản phẩm chất lượng, đúng tiêu chuẩn, phục vụ khách hàng nhanh chóng.

Cam kết hàng chính hãng:

• 100% sản phẩm Joeun Korea nhập khẩu chính hãng.
• Có chứng nhận xuất xứ, tem mác và hướng dẫn sử dụng đi kèm.

Kho hàng – hình ảnh:

• Kho bãi rộng, đầy đủ các kích thước cút 45° nối rãnh, sẵn sàng cung cấp ngay cho dự án công nghiệp, tòa nhà hay hệ thống PCCC.
• Hình ảnh thực tế minh họa sản phẩm giúp khách hàng dễ kiểm tra và lựa chọn.

Hỗ trợ báo giá nhanh:

• Liên hệ trực tiếp qua hotline hoặc email để nhận báo giá chi tiết trong thời gian ngắn nhất.
• Đội ngũ kỹ thuật tư vấn, hỗ trợ lựa chọn sản phẩm phù hợp theo áp lực, tiêu chuẩn và môi trường sử dụng.
