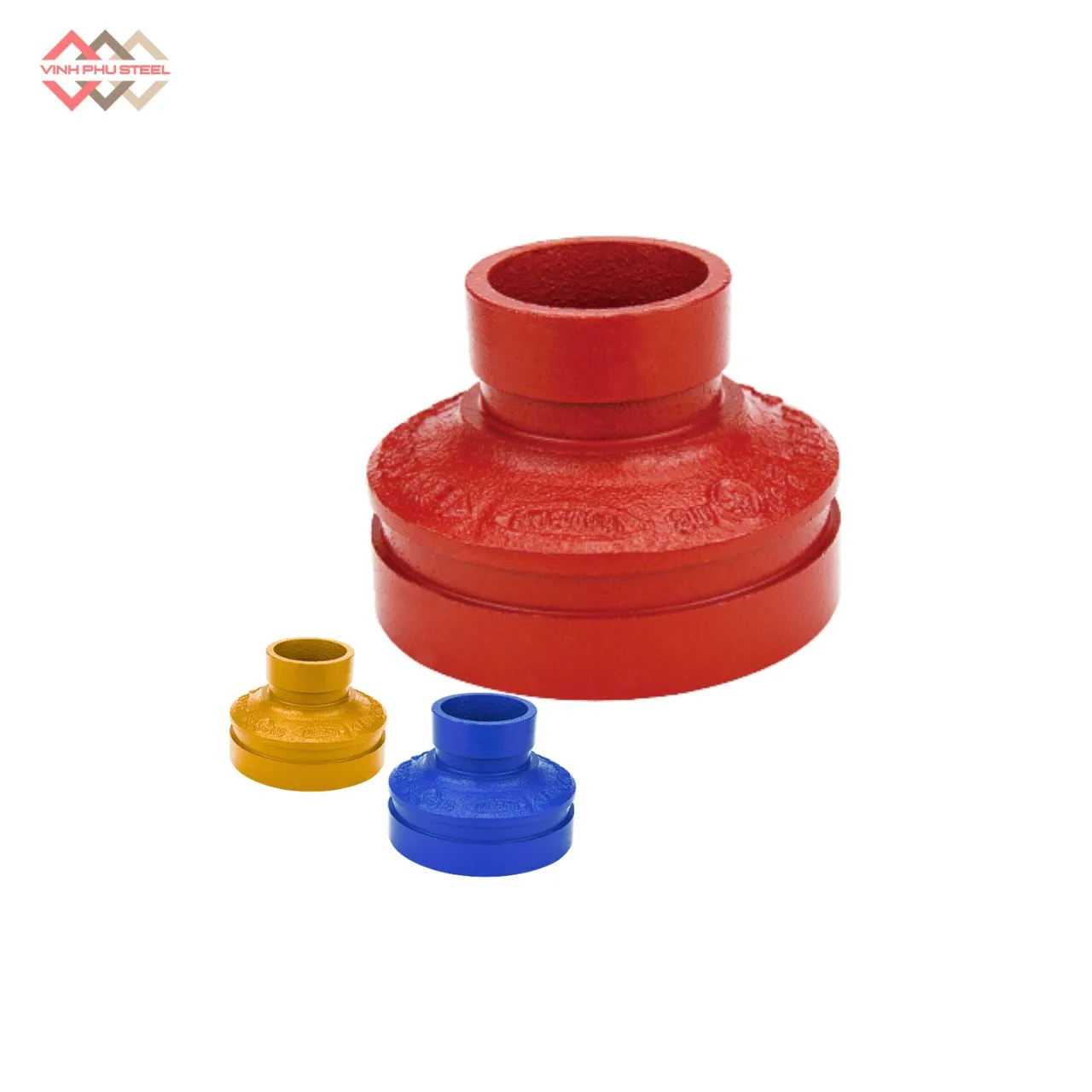

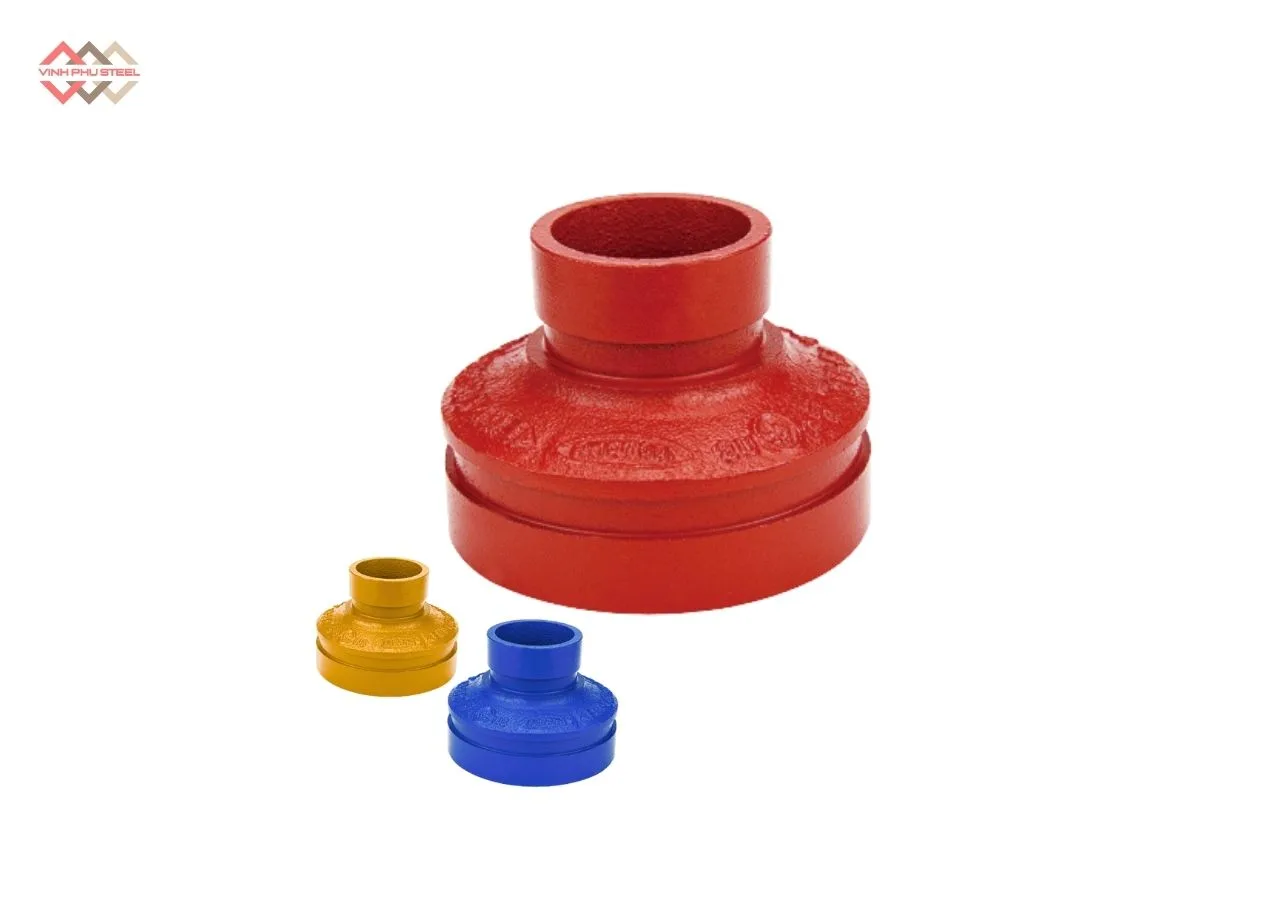

Côn Thu Nối Rãnh Joeun Korea – Phụ Kiện Chuyển Đổi Kích Thước Ống

Mô tả

Trong các hệ thống đường ống hiện đại, khớp nối rãnh (grooved fittings) được sử dụng rộng rãi nhờ ưu điểm lắp đặt nhanh, linh hoạt và độ an toàn cao. Trong số đó, Côn Thu Nối Rãnh Joeun Korea (Grooved Concentric Reducer) là phụ kiện quan trọng giúp nối hai đường ống có kích thước không đồng đều nhưng vẫn đảm bảo dòng chảy ổn định và áp lực vận hành tối ưu. Sản phẩm được ứng dụng phổ biến trong PCCC, HVAC, cấp thoát nước và nhiều hệ thống công nghiệp yêu cầu độ kín và độ bền cao.

Côn Thu Nối Rãnh Joeun Korea – Hàn Quốc

Côn Thu Nối Rãnh hay Bầu Giảm Nối Rãnh là phụ kiện giúp thu giảm đường kính đường ống theo phương đồng tâm, đảm bảo chất lưu không bị đổi hướng, hạn chế tạo xoáy và đảm bảo hiệu suất dòng chảy. Hai đầu của côn được gia công tạo rãnh theo tiêu chuẩn, cho phép kết nối dễ dàng với khớp nối rãnh (grooved coupling) mà không cần hàn hoặc ren thủ công truyền thống.

Nhờ sự tiện lợi và độ tin cậy cao, sản phẩm được ứng dụng trong:

• Hệ thống PCCC
• Hệ thống HVAC – thông gió – điều hòa không khí
• Đường ống cấp – thoát nước
• Hệ thống công nghiệp, xử lý chất lỏng, nước tuần hoàn

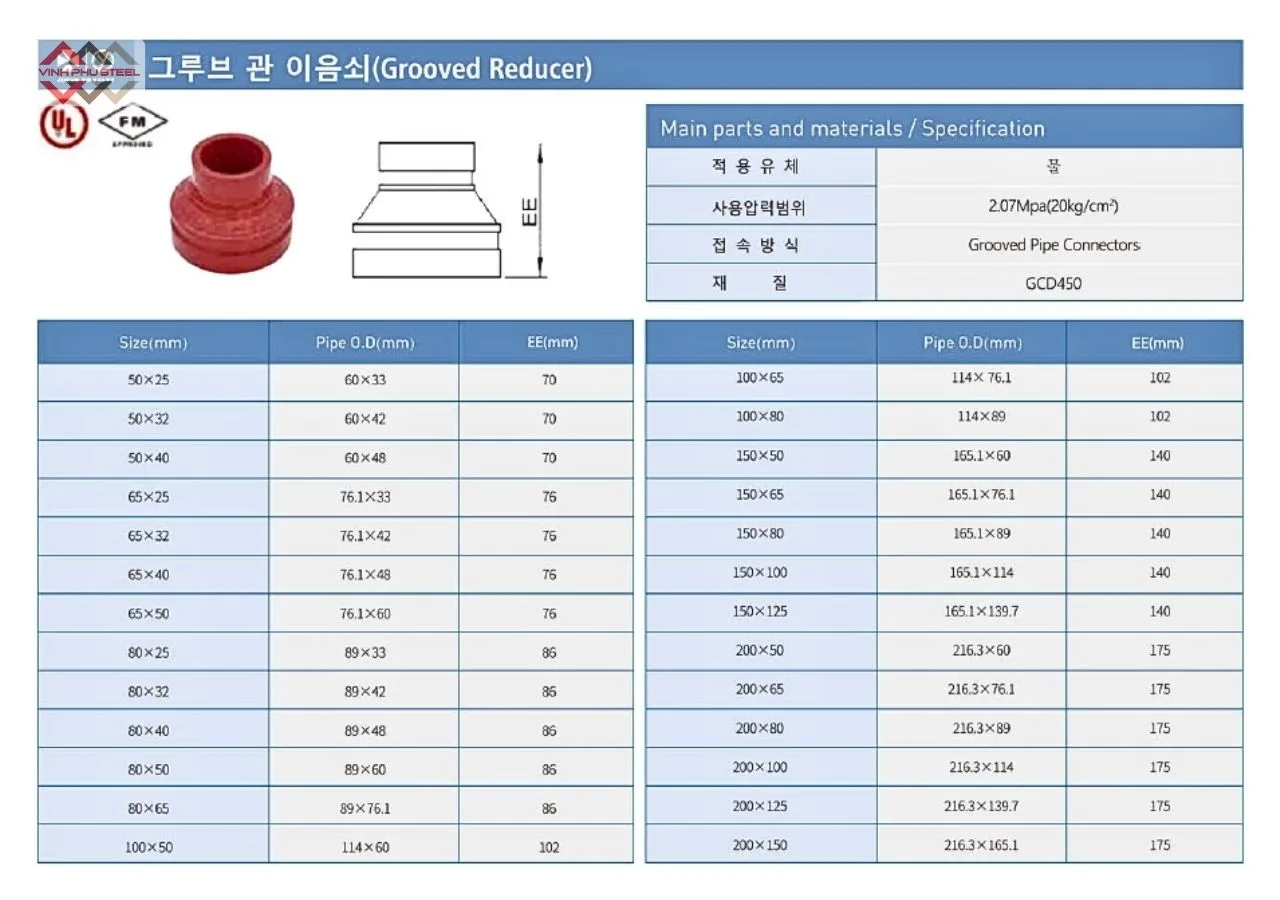

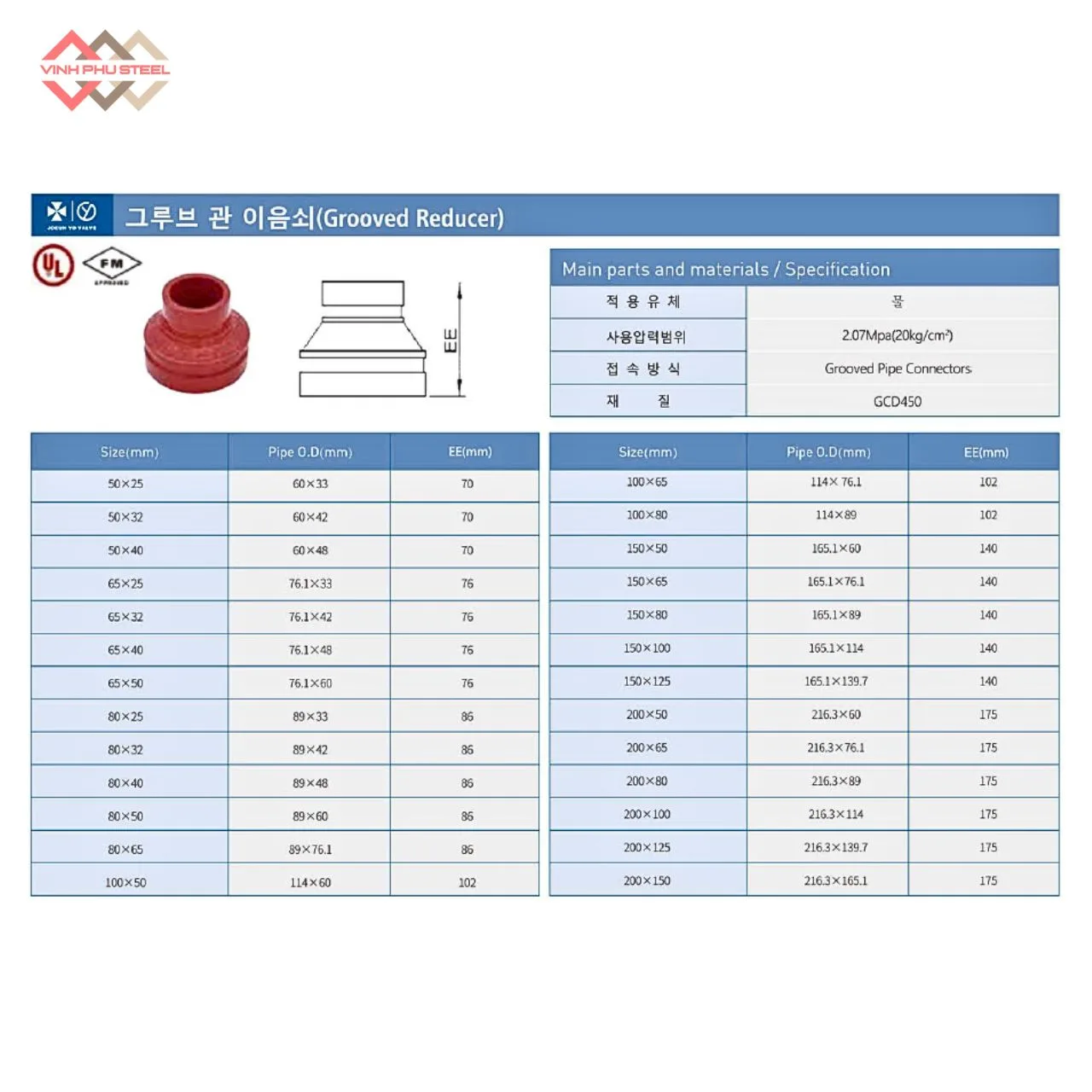

Thông Số Kỹ Thuật Bầu Giảm Nối Rãnh Joeun Korea

Thông số chính của Bầu Giảm Nối Rãnh Joeun Korea:

• Tên sản phẩm: Côn thu – Bầu giảm nối rãnh (Grooved Reducer)
• Thương hiệu: Joeun Korea – Hàn Quốc
• Kích thước: Từ DN50/25 đến DN200/150
• Vật liệu thân: Gang cầu (gang dẻo)
• Lớp phủ bề mặt: Nhiều chủng loại
• Kiểu kết nối nhánh: Rãnh (Grooved)
• Áp suất làm việc (Working pressure): 2.07 Mpa
• Ứng dụng: Hệ thống PCCC (sprinkler), HVAC, cấp thoát nước, hệ thống ống công nghiệp.
• Nhà phân phối: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 36).

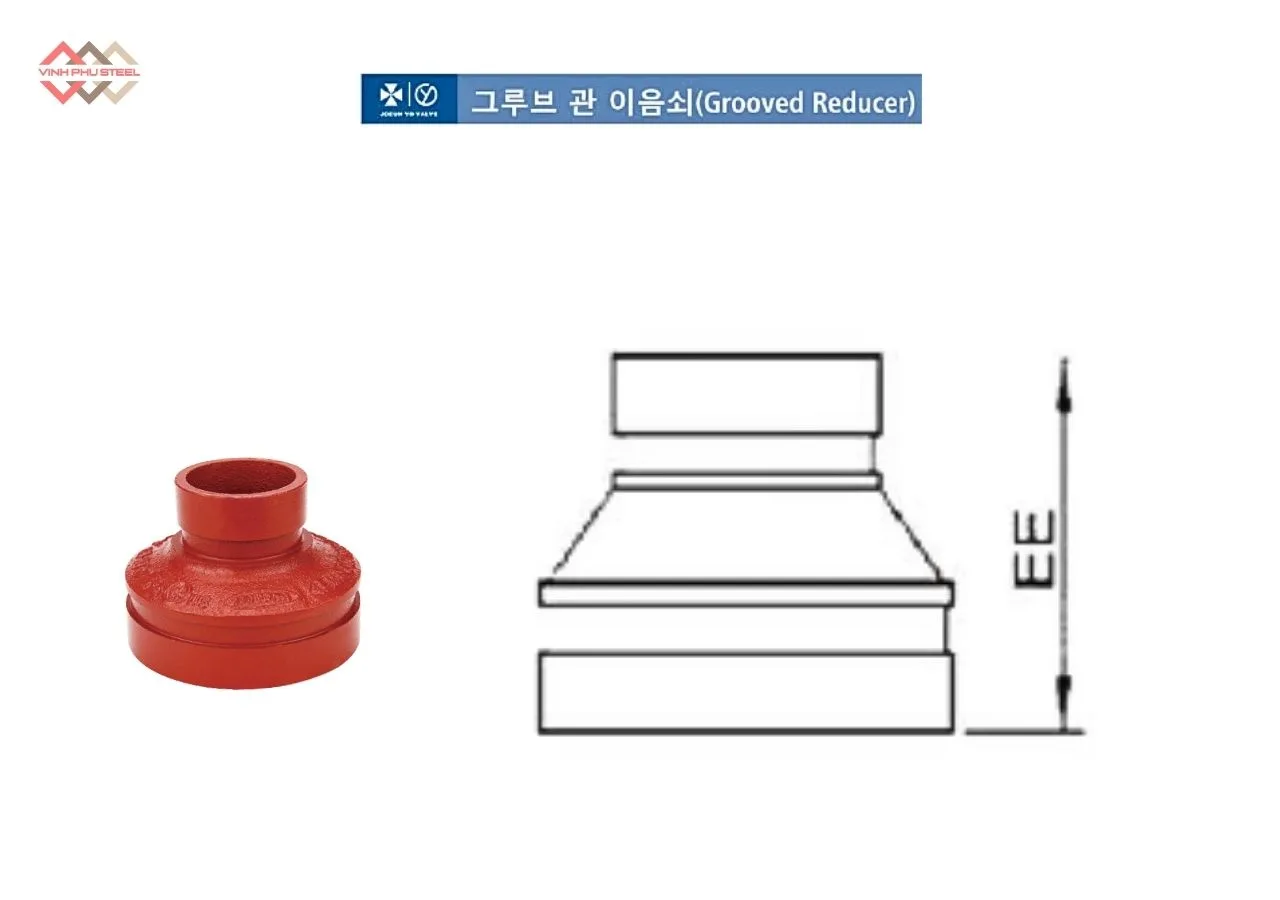

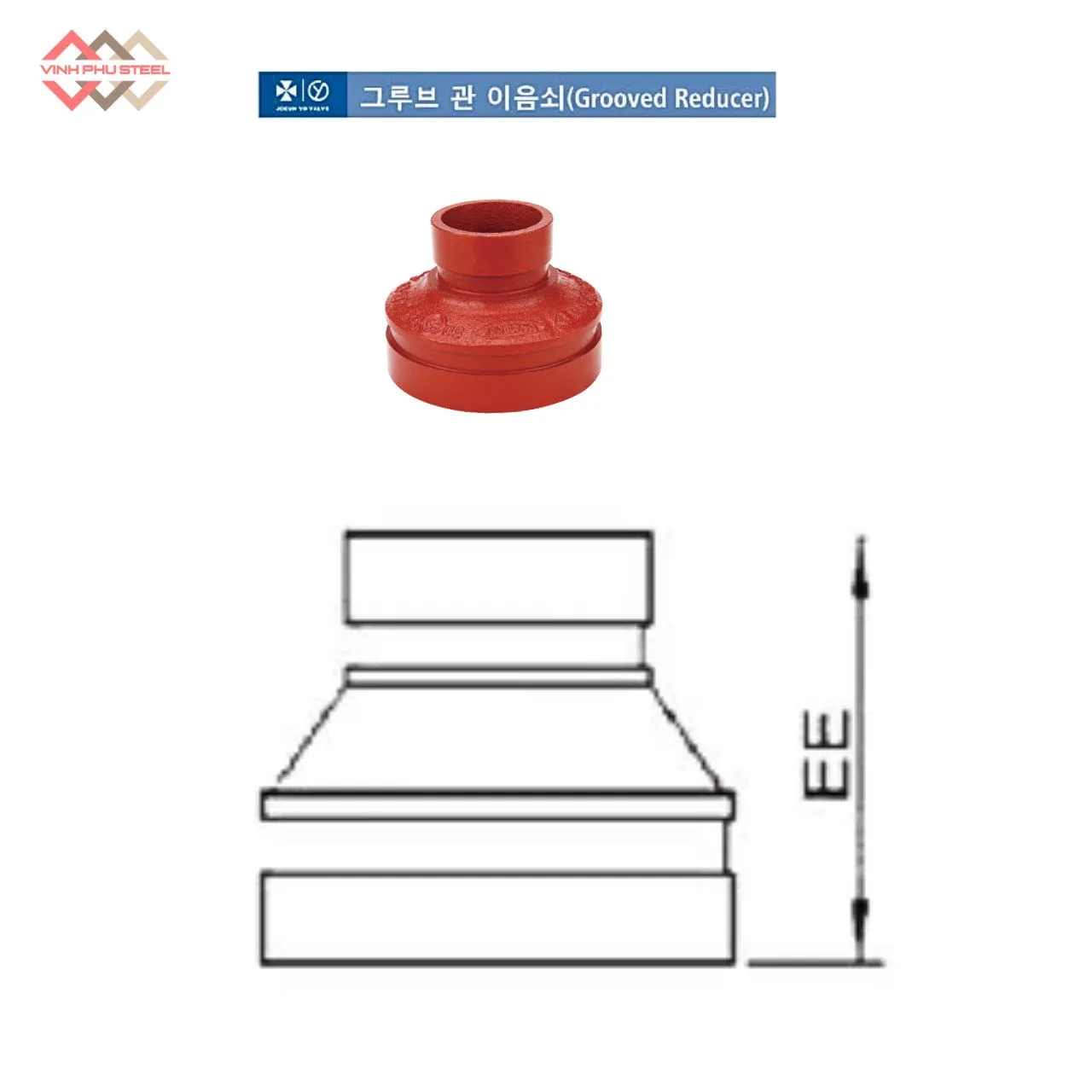

Cấu Tạo Côn Thu Nối Rãnh Joeun Korea

1. Thân Côn (Reducer Body)

Thân côn là bộ phận chính, có dạng hình nón đồng tâm giúp thu giảm kích thước đường ống một cách mượt mà, hạn chế tổn thất áp lực và đảm bảo lưu lượng ổn định.

Vật liệu:

• Gang cầu (gang dẻo) – có độ bền cao, chịu va đập tốt, tuổi thọ dài, phù hợp với hệ thống PCCC, HVAC và nước sạch.

2. Hai Đầu Nối Rãnh (Grooved Ends)

Hai đầu côn được gia công tạo rãnh theo tiêu chuẩn quốc tế, giúp kết nối nhanh với khớp nối rãnh.
Ưu điểm:

• Dễ lắp đặt – không cần hàn
• Kín khít – chống rò rỉ hiệu quả
• Thuận tiện bảo trì, tháo lắp

3. Bề Mặt Hoàn Thiện (Surface Finish)

Tùy theo môi trường sử dụng, Côn Thu Nối Rãnh Joeun Korea có thể được hoàn thiện bề mặt theo nhiều dạng:

• Bề mặt đen: giải pháp tiết kiệm
• Sơn thường: tăng độ bền và chống oxy hóa
• Sơn epoxy: chống ăn mòn mạnh, phù hợp hệ thống nước sạch
• Mạ kẽm / kẽm nhúng nóng: bảo vệ tối ưu trong môi trường ngoài trời, ẩm ướt, ăn mòn cao

Ưu Điểm Của Côn Thu Nối Rãnh Joeun Korea – Hàn Quốc

Côn Thu Nối Rãnh là phụ kiện quan trọng trong hệ thống đường ống sử dụng công nghệ nối rãnh, có nhiệm vụ giảm đường kính ống từ lớn xuống nhỏ nhưng vẫn giữ nguyên trục tâm dòng chảy. So với phương pháp nối hàn hoặc ren truyền thống, côn thu nối rãnh mang đến hàng loạt ưu điểm nổi bật về kỹ thuật và hiệu quả thi công.

1. Lắp đặt nhanh, không cần hàn hoặc ren

Nhờ sử dụng khớp nối rãnh (grooved coupling), Côn Thu Nối Rãnh giúp quá trình thi công trở nên đơn giản và an toàn, không phải dùng máy hàn hay máy cắt ren. Phương pháp này rút ngắn thời gian lắp đặt từ 3–5 lần, giảm đáng kể chi phí nhân công và hạn chế rủi ro trên công trường. Giải pháp tối ưu cho các hệ thống PCCC, HVAC, nhà máy, xưởng, tòa nhà cao tầng yêu cầu tiến độ nhanh.

2. Giảm ống hiệu quả – Dòng chảy ổn định

Thiết kế đồng tâm giúp việc giảm đường kính diễn ra mượt mà, đảm bảo dòng chảy luôn thẳng trục:

• Hạn chế xoáy dòng
• Giảm rung, giảm ồn
• Giảm sụt áp trong hệ thống

Nhờ đó, Côn Thu Nối Rãnh giúp hệ thống vận hành bền bỉ và ổn định ngay cả khi làm việc ở áp lực cao.

3. Linh hoạt, dễ tháo lắp – Bảo trì thuận tiện

Chỉ cần tháo khớp nối rãnh, kỹ thuật viên có thể dễ dàng thay thế phụ kiện hoặc điều chỉnh ống mà không ảnh hưởng đến toàn bộ hệ thống.

Tính linh hoạt này giúp:

• Rút ngắn thời gian bảo trì
• Giảm chi phí vận hành
• Dễ nâng cấp hoặc mở rộng hệ thống đường ống

4. Độ kín cao, chống rò rỉ – Chịu áp lực tốt

Côn Thu Nối Rãnh sử dụng gasket cao su chịu áp lực, giúp tăng độ kín và chống rò rỉ tuyệt đối. Sản phẩm đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt như AWWA C606, ISO 6182, phù hợp với hệ thống làm việc lâu dài ở áp suất cao.

5. Tiết kiệm chi phí thi công & bảo trì

So với côn hàn hoặc côn ren, côn thu nối rãnh giúp:

• Giảm chi phí nhân công
• Không tốn vật tư hàn
• Dễ thay thế – bảo trì

Tổng chi phí vòng đời công trình được tối ưu rõ rệt.

6. Bền bỉ và thẩm mỹ cao

Côn Thu Nối Rãnh được sản xuất bằng gang cầu (gang dẻo) – vật liệu nổi tiếng về độ bền, khả năng chịu lực và chống va đập tốt. Bề mặt có thể phủ epoxy hoặc mạ kẽm, giúp chống ăn mòn, tăng tuổi thọ và đảm bảo tính thẩm mỹ cho hệ thống.

Ứng Dụng Của Côn Thu Nối Rãnh Joeun Korea

Với thiết kế hiện đại và khả năng kết nối linh hoạt, Côn Thu Nối Rãnh được sử dụng rộng rãi trong hệ thống cơ điện nước (MEP), đặc biệt ở những vị trí cần chuyển đổi kích thước ống.

1. Hệ thống phòng cháy chữa cháy (PCCC)

Côn thu nối rãnh được lắp đặt trong các hệ thống sprinkler, đường ống cấp nước chữa cháy, đảm bảo lưu lượng đồng đều và áp lực nước ổn định. Sản phẩm phù hợp với các tiêu chuẩn UL, FM, ISO, được nhiều nhà thầu PCCC tin dùng.

2. Hệ thống cấp – thoát nước

Trong các công trình dân dụng và công nghiệp, Côn Thu Nối Rãnh giúp điều chỉnh kích thước đường ống linh hoạt, giảm áp lực đột ngột, hạn chế rung ồn. Đặc biệt hữu ích trong khu vực chật hẹp, cần lắp đặt nhanh và bảo trì thuận tiện.

3. Hệ thống HVAC – Điều hòa – Thông gió

Sản phẩm được sử dụng trong các tuyến ống nước lạnh (chiller water) và nước ngưng, giúp hệ thống hoạt động ổn định, chống rò rỉ và dễ dàng thay thế khi cần bảo trì.

4. Ứng dụng trong nhà máy – công nghiệp

Trong các ngành như thực phẩm, hóa chất, dược phẩm, xi măng, luyện kim…, Côn Thu Nối Rãnh giúp giảm thời gian lắp đặt, dễ tháo rời và tối ưu chi phí bảo trì, mang lại hiệu suất cao cho hệ thống đường ống công nghiệp.

5. Công trình dân dụng – Hạ tầng kỹ thuật

Côn thu nối rãnh được sử dụng trong hệ thống cấp nước của tòa nhà, trung tâm thương mại, bệnh viện, khu dân cư… Sản phẩm kết hợp linh hoạt với cút, tê, khớp nối rãnh để tạo nên hệ thống đồng bộ, bền bỉ và thẩm mỹ.

Hướng Dẫn Lắp Đặt Côn Thu Nối Rãnh Joeun Korea

Việc lắp đặt Côn Thu Nối Rãnh đúng tiêu chuẩn đóng vai trò quan trọng trong việc đảm bảo hệ thống đường ống hoạt động ổn định, kín khít và an toàn. Phụ kiện gang cầu được thiết kế theo chuẩn nối rãnh, giúp thi công nhanh, giảm rò rỉ và tăng độ bền cho hệ thống PCCC, HVAC, cấp thoát nước và công trình công nghiệp.

1. Chuẩn bị trước khi lắp đặt

Trước khi tiến hành lắp đặt Côn Thu Nối Rãnh, cần đảm bảo các bước kiểm tra cơ bản sau:

Kiểm tra vật tư: Đảm bảo côn thu gang cầu, khớp nối rãnh (grooved coupling) và ống không bị nứt, biến dạng hoặc cong vênh.

Vệ sinh bề mặt: Làm sạch đầu ống, rãnh và các vị trí tiếp xúc để loại bỏ bụi bẩn, dầu mỡ hoặc rỉ sét, giúp tăng độ kín khít khi lắp đặt.

Kiểm tra kích thước: Đảm bảo kích thước côn thu và đường kính ống phù hợp với tiêu chuẩn kỹ thuật, tránh sai lệch đồng tâm khi vận hành.

2. Quy trình lắp đặt Côn Thu Nối Rãnh Joeun Korea

Quy trình tiêu chuẩn để lắp đặt côn thu gang cầu nối rãnh như sau:

Bước 1: Định vị côn thu

Đặt côn thu gang cầu vào giữa hai đoạn ống cần giảm kích thước, đảm bảo trục của côn và ống đồng tâm.

Bước 2: Lắp vòng đệm (gasket)

Lắp vòng đệm cao su vào đúng rãnh của khớp nối. Gasket phải nằm đều, không xoắn, không lệch mép để đảm bảo độ kín.

Bước 3: Đặt khớp nối rãnh

Đưa hai nửa khớp nối vào rãnh của ống và côn thu. Điều chỉnh sao cho hai mép khớp nối ôm trọn rãnh, không bị hở.

Bước 4: Siết bu lông

Dùng cờ lê lực siết bu lông đồng đều hai bên theo mô-men lực được nhà sản xuất yêu cầu. Không siết quá chặt hoặc quá lỏng.

Bước 5: Kiểm tra hoàn thiện

Quan sát lại các vị trí siết, đảm bảo gasket không bị lồi, khớp nối không lệch tâm và mối nối đạt độ chắc chắn cần thiết.

3. Kiểm tra sau khi lắp đặt

Sau khi hoàn tất thi công Côn Thu Nối Rãnh Joeun Korea, cần thực hiện các bước sau:

Thử áp lực hệ thống: Tiến hành thử áp theo tiêu chuẩn để kiểm tra độ kín và khả năng chịu áp của mối nối.

Kiểm tra rò rỉ: Nếu thấy rò rỉ, xả áp và kiểm tra lại vị trí gasket, siết lại bu lông hoặc thay mới đệm nếu cần.

Hoàn thiện bề mặt: Khi mối nối đạt yêu cầu, có thể bọc bảo ôn, sơn epoxy hoặc thực hiện các bước hoàn thiện khác tùy theo yêu cầu công trình.

4. Lưu ý quan trọng khi lắp đặt

• Không dùng búa hoặc vật cứng tác động trực tiếp lên thân côn thu gang cầu để tránh nứt gãy.
• Luôn tuân thủ hướng dẫn kỹ thuật của nhà sản xuất phụ kiện nối rãnh.
• Với hệ thống PCCC hoặc HVAC, cần lắp đúng chiều hướng dòng chảy của côn giảm.
• Kiểm tra lực siết và tình trạng gasket định kỳ sau khi hệ thống vận hành một thời gian.

Các Vấn Đề Thường Gặp và Cách Khắc Phục

Quá trình sử dụng, vì nhiều nguyên nhân khác nhau có thể gây đến một số trục trặc ở bầu giảm. Sau đây là những vấn đề thường gặp nhất và kèm biện pháp giúp bạn có thể khắc phục dễ dàng hơn:

1. Rò rỉ nước tại vị trí mối nối

Nguyên nhân:

• Gasket lắp sai hoặc bị xoắn
• Siết bu lông không đúng lực
• Vòng đệm bị lão hóa

Khắc phục:

• Tháo ra vệ sinh rãnh
• Lắp lại gasket đúng vị trí
• Siết bu lông đều hai bên
• Thay đệm mới nếu cần

2. Lệch đồng tâm giữa hai đầu ống

Nguyên nhân:

• Côn thu không được căn chỉnh khi lắp đặt
• Ống bị cong hoặc chịu tải không đều

Khắc phục:

• Căn chỉnh lại đúng trục
• Kiểm tra độ thẳng của ống trước khi siết
• Tránh thi công trong không gian quá chật hẹp

3. Tiếng ồn hoặc rung động

Nguyên nhân:

• Áp lực dòng chảy thay đổi khi đi qua côn
• Gasket cũ, mất đàn hồi
• Khớp nối bị lỏng

Khắc phục:

• Kiểm tra và siết lại khớp nối
• Thay mới vòng đệm
• Bổ sung gối đỡ, giá treo ống để hạn chế rung

4. Ăn mòn hoặc rỉ sét bề mặt

Nguyên nhân:

• Môi trường ẩm, nước mặn hoặc hóa chất
• Lớp sơn bảo vệ bị bong

Khắc phục:

• Vệ sinh và phủ lại lớp epoxy
• Dùng loại gang cầu mạ kẽm hoặc phủ epoxy từ đầu
• Bảo trì định kỳ

5. Bu lông bị gãy hoặc trượt ren

Nguyên nhân:

• Siết quá lực
• Bu lông chất lượng kém

Khắc phục:

• Thay bu lông đúng tiêu chuẩn
• Siết theo đúng mô-men lực khuyến cáo
• Kiểm tra định kỳ

6. Giảm áp suất hoặc lưu lượng không ổn định

Nguyên nhân:

• Lắp sai chiều côn thu
• Cặn bẩn làm thu hẹp tiết diện

Khắc phục:

• Lắp đúng hướng dòng chảy
• Vệ sinh hệ thống định kỳ

Côn Thu Rãnh vs Côn Thu Hàn – So Sánh Chi Tiết

Trong hệ thống đường ống công nghiệp, côn thu là phụ kiện quan trọng giúp thay đổi đường kính ống, đảm bảo dòng chảy ổn định và tối ưu áp lực. Hiện nay có hai loại phổ biến: côn thu rãnh và côn thu hàn. Vậy loại nào phù hợp hơn cho công trình của bạn? Bài viết dưới đây sẽ phân tích đầy đủ về cấu tạo, ưu điểm, nhược điểm, ứng dụng và tiêu chí lựa chọn.

1. Côn Thu Rãnh Là Gì?

Côn thu rãnh (Grooved Reducer) là phụ kiện nối ống sử dụng kết nối rãnh + khóa khớp (coupling) để giảm đường kính ống.

Đặc điểm nổi bật

• Không cần hàn, không sinh nhiệt.
• Dễ tháo lắp, bảo trì nhanh.
• Tương thích với hệ thống PCCC, HVAC, nước sạch, nước thải.
• Lắp bằng coupling rãnh, tiết kiệm thời gian.

Ưu điểm

• Thi công nhanh gấp 3–4 lần so với hàn.
• An toàn, không có tia lửa, phù hợp không gian kín.
• Dễ tháo lắp để kiểm tra hệ thống.
• Hệ số rò rỉ thấp nếu dùng đúng tiêu chuẩn.

Nhược điểm

• Giá phụ kiện + coupling cao hơn so với hàn.
• Không phù hợp môi trường nhiệt độ quá cao hoặc áp lực đặc biệt lớn (trừ khi dùng hàng cao cấp).

2. Côn Thu Hàn Là Gì?

Côn thu hàn (Welded Reducer) là côn thu kết nối bằng mối hàn đối đầu (Butt Weld) hoặc hàn lồng (Socket Weld).

Đặc điểm nổi bật

• Tạo mối nối chắc chắn, liền khối.
• Dùng nhiều trong công nghiệp nặng, áp lực cao.

Ưu điểm

• Độ bền và chịu áp cao nhất trong các loại kết nối.
• Giá vật tư rẻ hơn côn thu rãnh.
• Phù hợp nhiệt độ cao, môi trường khắc nghiệt.

Nhược điểm

• Thi công khó, cần thợ hàn tay nghề tốt.
• Tạo tia lửa → nguy cơ cháy nổ.
• Không dễ tháo lắp, sửa chữa.

3. So Sánh Côn Thu Rãnh vs Côn Thu Hàn

4. Nên Chọn Côn Thu Rãnh Hay Côn Thu Hàn?

Chọn Côn Thu Rãnh Khi:

• Thi công PCCC, HVAC, nước cấp – thoát.
• Cần thi công nhanh, tiết kiệm thời gian.
• Công trình trong nhà, trung tâm thương mại, chung cư.
• Muốn dễ bảo trì, thay thế.

Chọn Côn Thu Hàn Khi:

• Hệ thống chịu áp lực cao, nhiệt độ cao.
• Nhà máy dầu khí, hóa chất, nhà máy hơi.
• Muốn giảm chi phí phụ kiện.
• Yêu cầu độ bền tối đa, hạn chế rò rỉ.

Côn Thu Nối Rãnh Joeun Korea Giá Tốt

Thép Vinh Phú là nhà cung cấp Côn Thu/Bầu Giảm Nối Rãnh uy tín tại Việt Nam, mang đến sản phẩm chất lượng cao, bền bỉ và giá cạnh tranh. Sản phẩm được chế tạo từ gang cầu, phủ epoxy hoặc mạ kẽm chống ăn mòn, đảm bảo tiêu chuẩn quốc tế cho hệ thống PCCC, HVAC, cấp thoát nước và công nghiệp.

Với kinh nghiệm lâu năm, Thép Vinh Phú tư vấn chọn kích thước, chủng loại và giải pháp thi công tối ưu, cung cấp đầy đủ phụ kiện nối rãnh Joeun Korea, giao hàng nhanh trên toàn quốc và hỗ trợ báo giá linh hoạt cho nhà thầu, công trình và đại lý.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo giá mới & tốt nhất

Hotline: 0933 710 789
