Côn Thu Lệch Tâm Nối Rãnh MECH – Grooved Eccentric Reducer

Mô tả

Trong các hệ thống đường ống, đặc biệt là hệ thống PCCC, HVAC, cấp thoát nước và công nghiệp chế biến – việc chuyển đổi kích thước ống một cách an toàn, ổn định và dễ thi công là yêu cầu then chốt. Chính vì vậy, Côn Thu Lệch Tâm Nối Rãnh MECH (Grooved Eccentric Reducer) ra đời như một giải pháp thông minh, giúp kết nối ống có đường kính khác nhau, đồng thời giảm thiểu tổn thất áp lực, ngăn đọng khí và nước trong hệ thống.

Bài viết này sẽ giúp bạn hiểu rõ Côn Thu Lệch Tâm Nối Rãnh MECH là gì, cấu tạo – ưu điểm – cách lắp đặt, cùng những ứng dụng thực tế giúp tối ưu hiệu suất và tiết kiệm chi phí thi công cho công trình của bạn.

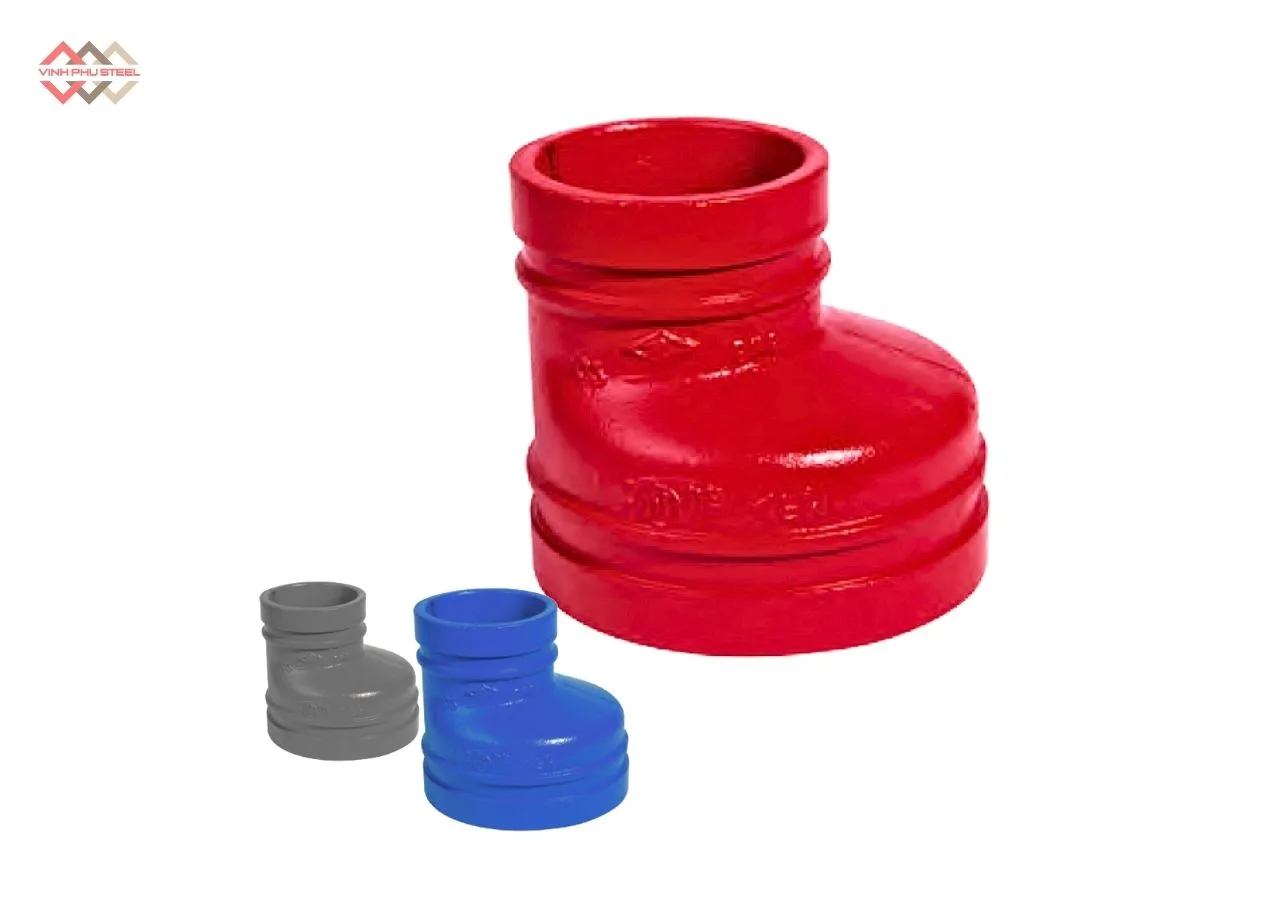

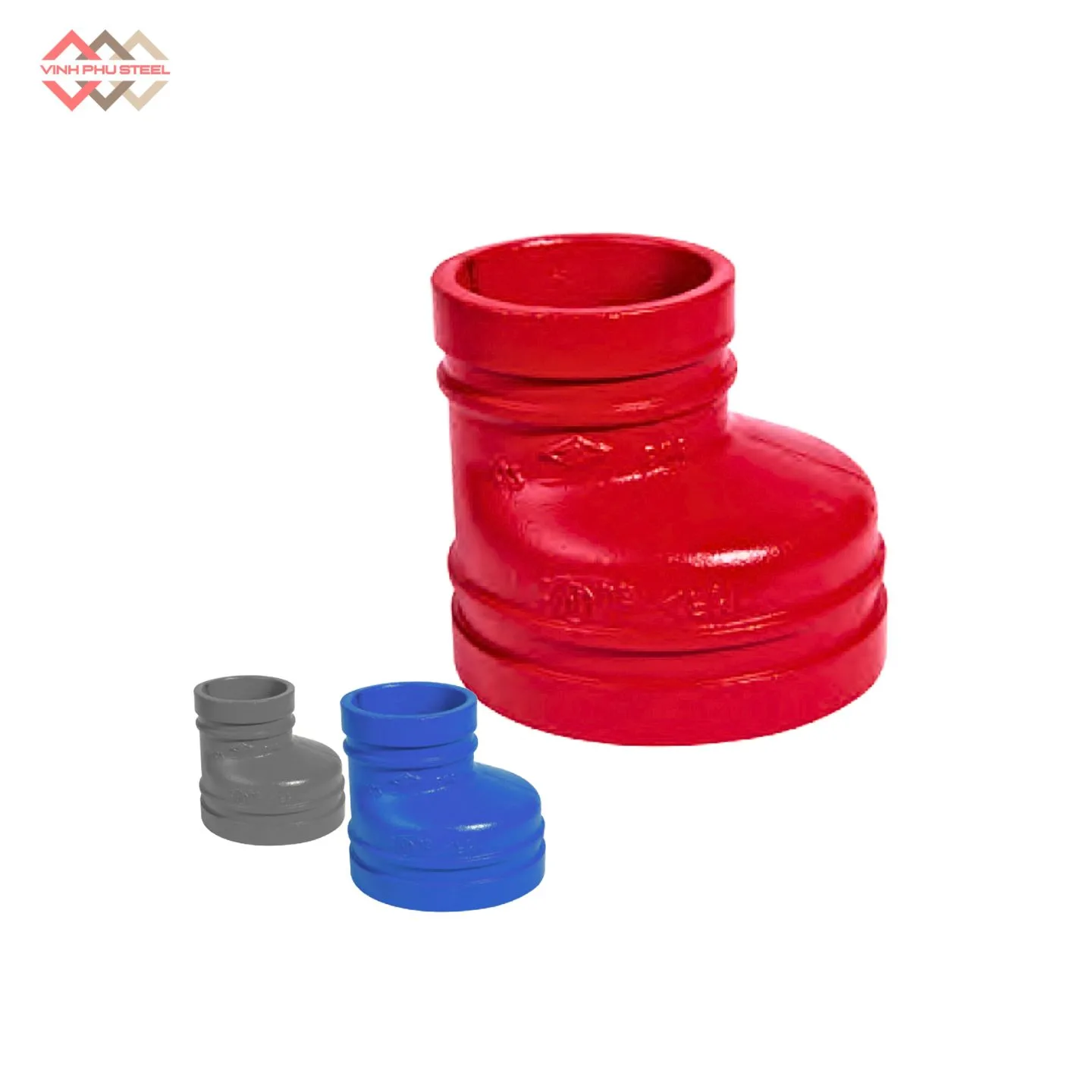

Côn Thu Lệch Tâm Nối Rãnh MECH – Grooved Eccentric Reducer

Côn Thu Lệch Tâm Nối Rãnh (Grooved Eccentric Reducer) là phụ kiện dùng trong hệ thống đường ống, có chức năng kết nối hai đoạn ống có đường kính khác nhau nhưng không cùng trục tâm. Khác với côn đồng tâm, loại côn thu lệch tâm giúp giữ cho đáy hoặc đỉnh của hệ thống ống được thẳng hàng, từ đó tránh tình trạng đọng nước hoặc không khí trong đường ống – yếu tố quan trọng trong các hệ thống PCCC, HVAC, cấp thoát nước và công nghiệp chế biến.

Sản phẩm được thiết kế với đầu nối rãnh (grooved connection) theo tiêu chuẩn quốc tế, cho phép thi công nhanh, dễ bảo trì, đồng thời giảm đáng kể trọng lượng hệ thống so với các kiểu nối hàn hoặc nối ren truyền thống.

Thông số kỹ thuật Côn Thu Lệch Tâm Nối Rãnh MECH

Thông số chính của Giảm ống nối rãnh Mech:

• Tên sản phẩm: Côn thu, Giảm ống nối rãnh
• Dải kích thước DN(Vào/ra): Từ DN80/65 đến DN150/100
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: Nối rãnh, 2 đầu rãnh đồng cỡ.
• Áp suất làm việc: 500 PSI.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

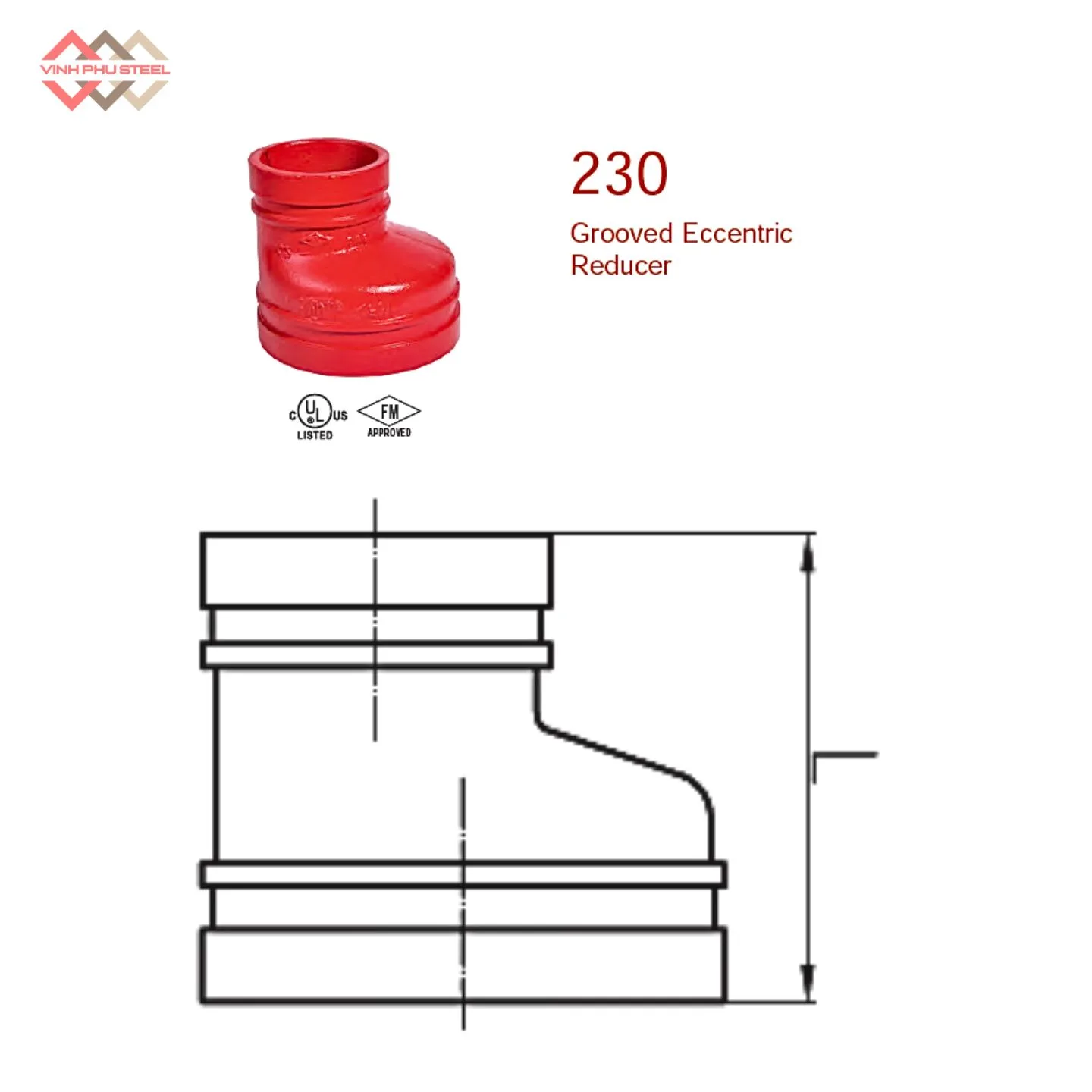

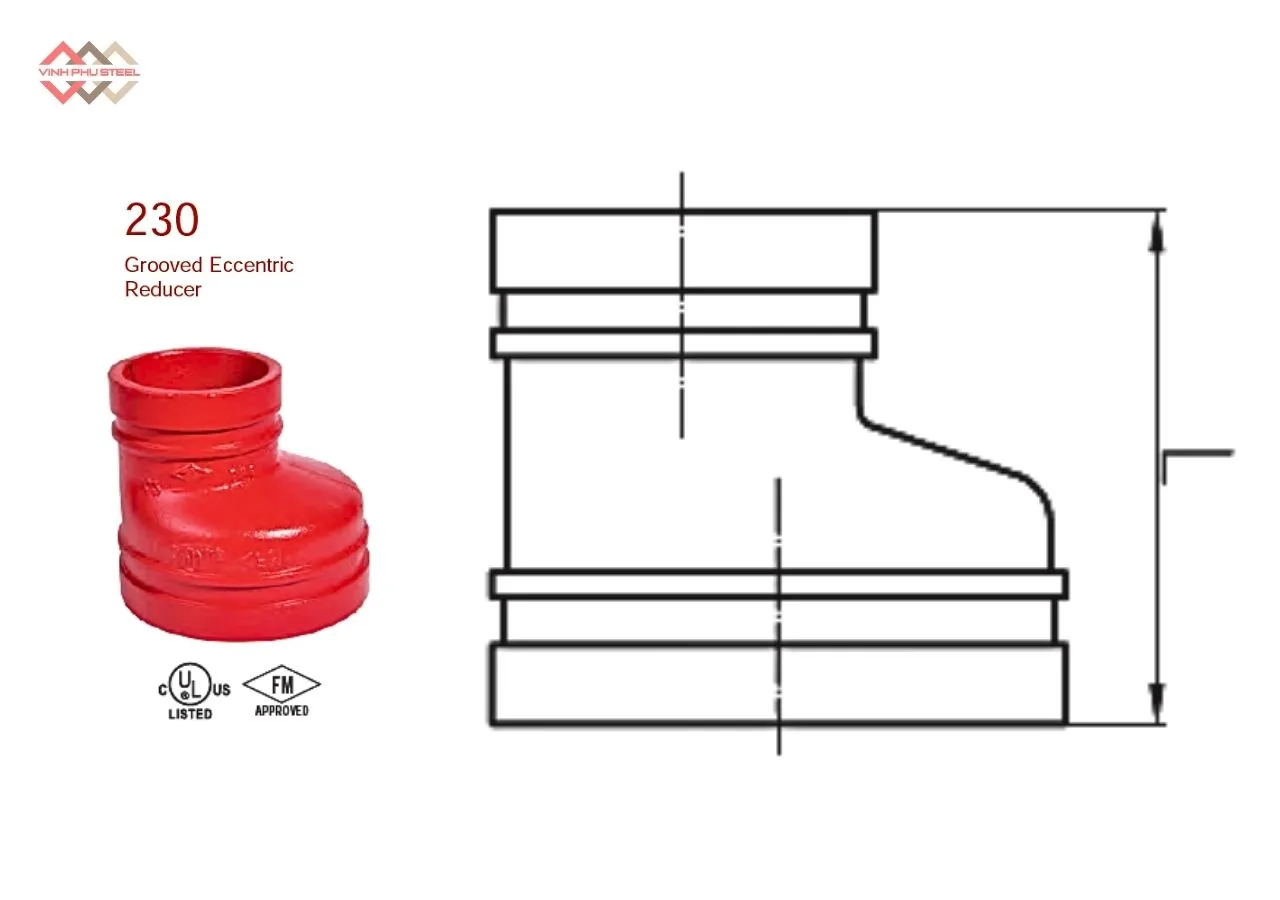

Cấu Tạo Côn Thu Lệch Tâm Nối Rãnh MECH

Côn Thu Lệch Tâm Nối Rãnh được thiết kế đơn giản nhưng tối ưu, đảm bảo hiệu suất dòng chảy và độ bền cao trong quá trình vận hành. Cấu tạo cơ bản gồm:

1. Thân côn (Reducer Body)

• Được đúc nguyên khối từ gang dẻo ASTM A536 – Grade 65-45-12 hoặc thép đúc QT450-10, đảm bảo khả năng chịu áp lực và va đập tốt.
• Thiết kế lệch tâm, giúp duy trì đường ống đồng mức (đáy hoặc đỉnh), hạn chế tụ khí và đọng nước trong hệ thống.

2. Hai đầu nối rãnh (Grooved Ends)

• Gia công chính xác theo tiêu chuẩn AWWA C606 hoặc ISO 6182-12, cho phép kết nối nhanh bằng khớp nối rãnh (grooved coupling) mà không cần hàn hoặc ren.
• Đảm bảo kín khít, chịu rung động tốt và dễ tháo lắp khi cần bảo trì.

3. Lớp phủ bề mặt

• Có nhiều tùy chọn: sơn đen, sơn epoxy, mạ kẽm, hoặc kẽm nhúng nóng, giúp chống ăn mòn, tăng tuổi thọ sản phẩm trong môi trường ẩm ướt hoặc ngoài trời.

Đặc Điểm Nổi Bật Của Côn Thu Lệch Tâm Nối Rãnh MECH

Côn thu lệch tâm nối rãnh (Grooved Eccentric Reducer) là một trong những phụ kiện nối ống cơ khí quan trọng, được sử dụng rộng rãi trong hệ thống PCCC, HVAC, cấp thoát nước và công nghiệp xử lý chất lỏng. Sản phẩm được thiết kế tối ưu cho các hệ thống đường ống cần thay đổi đường kính mà vẫn đảm bảo lưu lượng ổn định và an toàn cao.

1. Thiết kế lệch tâm thông minh

Khác với côn thu đồng tâm, côn thu lệch tâm nối rãnh có tâm hai đầu ống không trùng nhau, giúp tránh đọng nước hoặc khí trong đường ống. Thiết kế này đặc biệt phù hợp cho đường ống thoát nước, hệ thống PCCC và HVAC, nơi yêu cầu dòng chảy thông suốt và ổn định.

2. Kết nối rãnh tiện lợi – thay thế cho hàn và ren

Sản phẩm sử dụng công nghệ nối rãnh (grooved coupling), cho phép lắp đặt nhanh, không cần hàn, giảm thiểu thời gian thi công và chi phí nhân công. Đây là giải pháp nối ống cơ khí hiện đại, mang lại hiệu quả thi công cao và dễ bảo trì.

3. Cấu tạo chắc chắn, độ kín cao

Côn thu lệch tâm nối rãnh được chế tạo từ gang dẻo hoặc thép carbon chất lượng cao, bề mặt phủ epoxy chống ăn mòn. Gioăng cao su EPDM hoặc NBR được lắp bên trong giúp ngăn rò rỉ, giảm rung và tiếng ồn, đảm bảo an toàn cho toàn hệ thống.

4. Giảm rung và duy trì lưu lượng ổn định

Thiết kế lệch tâm giúp dòng chảy đi qua êm hơn, giảm hiện tượng xung áp hoặc va đập thủy lực, đặc biệt hữu ích trong hệ thống cấp thoát nước và phòng cháy chữa cháy áp lực cao.

5. Dễ bảo dưỡng và thay thế

Nhờ kết cấu nối rãnh, người dùng có thể dễ dàng tháo lắp khi cần bảo trì hoặc mở rộng hệ thống mà không ảnh hưởng đến các đoạn ống khác. Điều này giúp tiết kiệm thời gian và chi phí vận hành lâu dài.

Ứng Dụng Của Côn Thu Lệch Tâm Nối Rãnh MECH

Côn thu lệch tâm nối rãnh (Grooved Eccentric Reducer) được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và hạ tầng nhờ khả năng kết nối ống linh hoạt, đảm bảo lưu lượng và hạn chế đọng nước. Dưới đây là những ứng dụng tiêu biểu:

1. Hệ thống phòng cháy chữa cháy (PCCC)

Côn thu lệch tâm nối rãnh được sử dụng phổ biến trong đường ống PCCC, giúp chuyển đổi kích thước ống giữa các đoạn dẫn nước hoặc đầu phun mà không làm gián đoạn áp lực dòng chảy. Kết nối rãnh cho phép thi công nhanh, an toàn và dễ bảo trì trong môi trường khẩn cấp.

2. Hệ thống HVAC – thông gió và điều hòa không khí

Trong hệ thống HVAC, sản phẩm giúp điều chỉnh đường kính ống dẫn khí, nước lạnh hoặc nước nóng, đảm bảo lưu lượng đồng đều và ổn định, đồng thời giảm rung và tiếng ồn trong quá trình vận hành.

3. Hệ thống cấp thoát nước và xử lý chất lỏng

Côn thu lệch tâm nối rãnh được dùng trong đường ống cấp nước, thoát nước và hệ thống xử lý nước thải, nơi cần hạn chế đọng nước ở đáy ống. Thiết kế lệch tâm giúp dòng chảy tự nhiên, tránh tắc nghẽn và tích tụ cặn bẩn.

4. Ứng dụng trong công nghiệp và nhà máy

Các nhà máy sản xuất, nhà máy hóa chất, thực phẩm, năng lượng hoặc công trình cơ điện (MEP) thường sử dụng côn thu lệch tâm nối rãnh để kết nối giữa các đường ống có kích thước khác nhau, đảm bảo hiệu suất truyền dẫn chất lỏng hoặc khí ổn định.

5. Công trình hạ tầng và tòa nhà cao tầng

Trong tòa nhà cao tầng, khu công nghiệp hoặc công trình dân dụng, côn thu lệch tâm nối rãnh giúp tiết kiệm không gian lắp đặt, dễ dàng điều chỉnh hệ thống ống dẫn theo địa hình hoặc thiết kế công trình.

Hướng Dẫn Lắp Đặt Côn Thu Lệch Tâm Nối Rãnh MECH

Việc lắp đặt Côn Thu Lệch Tâm Nối Rãnh MECH (Grooved Eccentric Reducer) cần được thực hiện đúng quy trình để đảm bảo độ kín khít, an toàn và hiệu suất dòng chảy ổn định. Dưới đây là các bước hướng dẫn chi tiết:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra kích thước ống và phụ kiện: Đảm bảo côn thu lệch tâm có đường kính và tiêu chuẩn rãnh phù hợp với hệ thống ống.
• Vệ sinh bề mặt rãnh ống: Loại bỏ bụi, dầu mỡ hoặc gỉ sét để tăng độ bám khít của khớp nối.
• Kiểm tra khớp nối rãnh (Grooved Coupling): Đảm bảo gioăng cao su, vòng kẹp và bu lông còn nguyên vẹn, không nứt hoặc biến dạng.

2. Định vị và lắp đặt côn thu lệch tâm

• Đặt côn thu lệch tâm đúng hướng: Với hệ thống nằm ngang, mặt phẳng dưới (đáy) của côn cần được giữ thẳng hàng với đường ống để tránh đọng khí hoặc nước.
• Lắp khớp nối rãnh:
  • Lắp gioăng cao su (gasket) vào rãnh ống đầu tiên.
  • Đưa đầu côn thu vào đúng vị trí nối, đảm bảo hai đầu rãnh khớp đều.
  • Đặt vòng kẹp (housing) ôm trọn hai rãnh, rồi xiết chặt bu lông xen kẽ hai bên.

3. Siết chặt và kiểm tra

• Siết đều hai bu lông: Dùng cờ lê hoặc máy xiết lực để đảm bảo momen siết đúng tiêu chuẩn nhà sản xuất.
• Kiểm tra độ đồng tâm và hướng lệch: Đảm bảo côn được đặt đúng hướng thiết kế, không bị xoay hoặc nghiêng lệch.
• Thử áp lực hệ thống: Sau khi hoàn tất, tiến hành kiểm tra rò rỉ bằng nước hoặc khí nén trước khi đưa vào vận hành chính thức.

Lưu ý:

• Không dùng búa kim loại để đóng hoặc chỉnh vị trí khi đã lắp khớp nối.
• Tránh xiết bu lông quá chặt làm biến dạng gioăng.
• Định kỳ kiểm tra lại khớp nối trong quá trình vận hành để đảm bảo độ an toàn và bền bỉ.

Với quy trình lắp đặt đúng chuẩn, Côn Thu Lệch Tâm Nối Rãnh MECH sẽ phát huy tối đa hiệu quả dẫn dòng, độ kín khít và tuổi thọ lâu dài trong hệ thống ống công nghiệp.

Phân Loại Côn Thu Lệch Tâm Nối Rãnh MECH

Sản phẩm Côn thu lệch tâm nối rãnh MECH (Grooved Eccentric Reducer MECH) được sản xuất chủ yếu từ hai loại vật liệu chính là gang dẻo và thép đúc, đáp ứng đa dạng yêu cầu kỹ thuật và điều kiện làm việc trong các hệ thống đường ống công nghiệp, PCCC, HVAC và cấp thoát nước.

1. Côn Thu Lệch Tâm Bằng Gang Dẻo

• Đặc điểm: Là dòng vật liệu phổ biến nhất được MECH sử dụng cho các phụ kiện nối rãnh. Gang dẻo có độ bền và khả năng chịu uốn cao hơn gang xám, giúp sản phẩm hoạt động ổn định trong điều kiện áp lực lớn.
• Ưu điểm nổi bật:
  • Chịu áp lực cao, giảm rung và va đập tốt.
  • Bề mặt phủ epoxy hoặc sơn tĩnh điện, tăng khả năng chống ăn mòn và chống gỉ.
  • Trọng lượng nhẹ, dễ thi công, chi phí hợp lý.
• Ứng dụng: Rất phù hợp cho hệ thống PCCC, HVAC, cấp thoát nước, nhà xưởng và công trình cơ điện (MEP).

2. Côn Thu Lệch Tâm Bằng Thép Đúc

• Đặc điểm: Được sản xuất từ thép đúc chất lượng cao, có khả năng chịu tải và nhiệt độ vượt trội, thích hợp cho các hệ thống làm việc trong điều kiện khắc nghiệt.
• Ưu điểm nổi bật:
  • Cấu trúc kim loại chắc chắn, chịu áp lực và nhiệt cao.
  • Có thể mạ kẽm hoặc phủ epoxy để tăng khả năng chống gỉ sét.
  • Độ bền cơ học và tuổi thọ cao, ít biến dạng trong quá trình vận hành.
• Ứng dụng: Thường dùng trong hệ thống công nghiệp nặng, dầu khí, nhà máy năng lượng, hệ thống hơi nước và khí nén áp lực cao.

Nhà Cung Cấp Côn Thu & Giảm Ống Uy Tín, Giá Tốt Hàng Đầu

Thép Vinh Phú tự hào là đơn vị phân phối chuyên nghiệp các dòng côn thu, giảm ống và phụ kiện nối ống công nghiệp hàng đầu tại Việt Nam. Với nhiều năm kinh nghiệm trong lĩnh vực vật tư cơ điện – PCCC – HVAC, chúng tôi cam kết mang đến sản phẩm chất lượng cao, đúng tiêu chuẩn kỹ thuật cùng mức giá cạnh tranh nhất thị trường.

Tất cả sản phẩm côn thu lệch tâm, côn thu đồng tâm, giảm ống nối rãnh MECH do Thép Vinh Phú cung cấp đều có nguồn gốc rõ ràng, chứng nhận chất lượng (CO, CQ) và được kiểm định nghiêm ngặt trước khi giao hàng.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất

Hotline: 0933 710 789
