Côn Thu Đồng Tâm Nối Rãnh Mỏng MECH – Slim Type

Mô tả

Trong hệ thống đường ống, Côn Thu Đồng Tâm Nối Rãnh Mỏng – Slim Type được xem là giải pháp tối ưu giúp kết nối các ống có đường kính khác nhau một cách an toàn, chính xác và tiết kiệm không gian. Với thiết kế thân mỏng – trọng lượng nhẹ, sản phẩm không chỉ đảm bảo hiệu suất dòng chảy ổn định, mà còn phù hợp cho những hệ thống có yêu cầu lắp đặt gọn gàng, linh hoạt.

Bài viết này nhằm giới thiệu chi tiết về cấu tạo, đặc điểm, ưu điểm và ứng dụng thực tế của dòng sản phẩm Côn Thu Đồng Tâm Nối Rãnh Mỏng MECH (Slim Type) – phụ kiện không thể thiếu trong các hệ thống PCCC, HVAC, cấp thoát nước và công nghiệp.

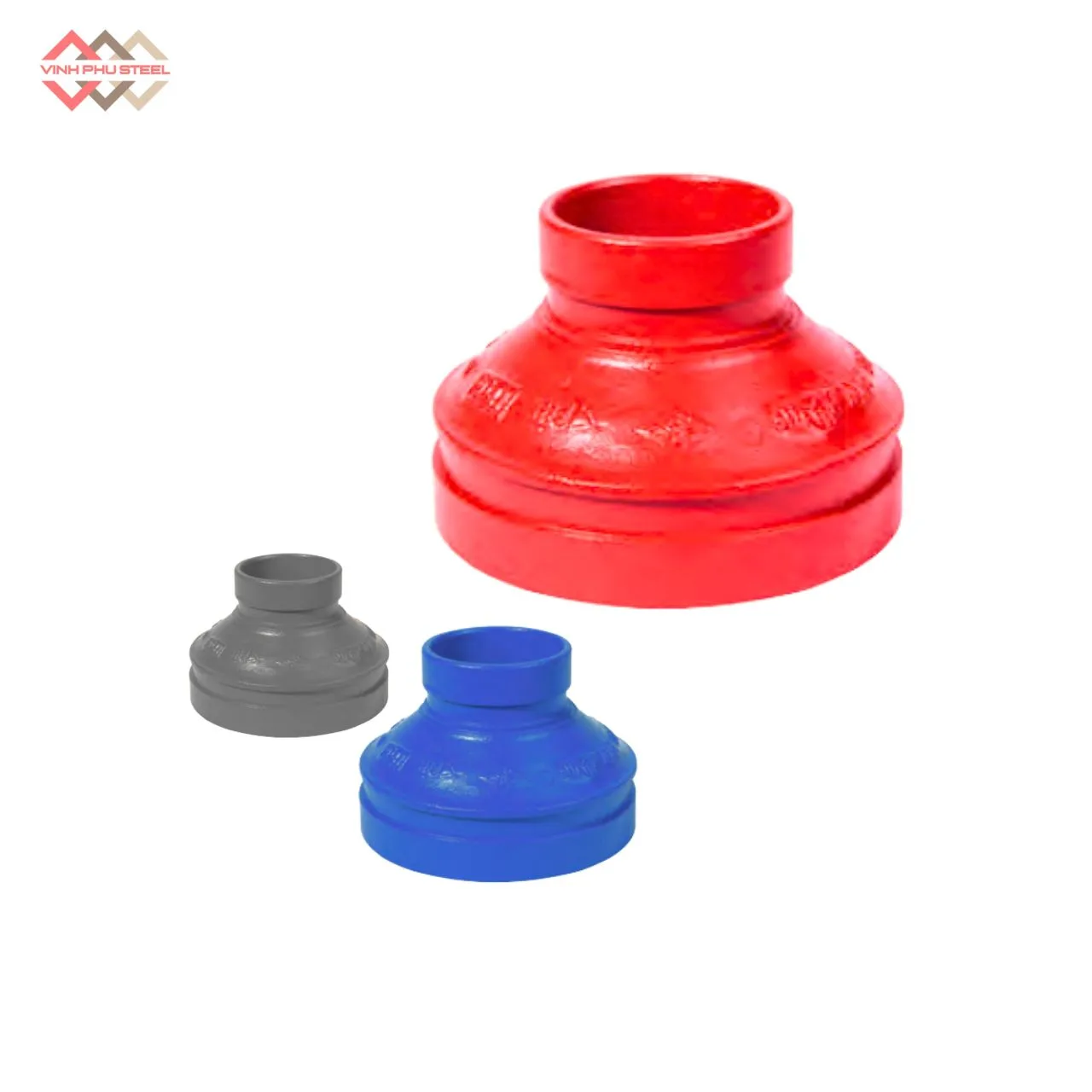

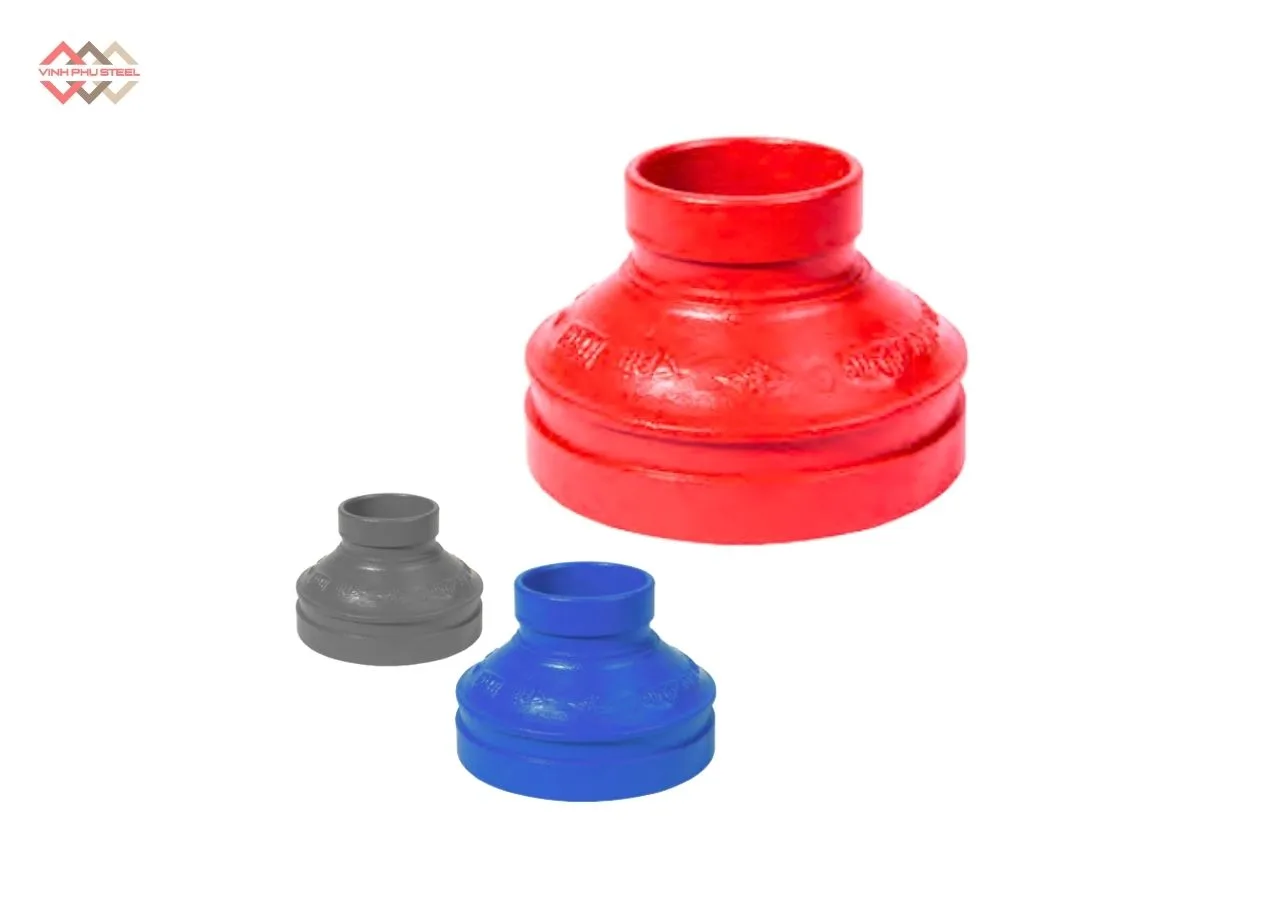

Côn Thu Đồng Tâm Nối Rãnh Mỏng MECH – Slim Type

Côn Thu Đồng Tâm Nối Rãnh Mỏng (Slim Type Grooved Concentric Reducer) là một loại phụ kiện ống dùng để kết nối hai đường ống có kích thước khác nhau trong cùng một trục thẳng (đồng tâm). Sản phẩm được thiết kế với thân mỏng hơn so với loại tiêu chuẩn, giúp giảm trọng lượng, tiết kiệm không gian lắp đặt mà vẫn đảm bảo độ kín khít và độ bền cơ học cao.

Phần đầu và đuôi của côn thu được gia công theo chuẩn rãnh (groove), cho phép liên kết nhanh chóng bằng khớp nối rãnh (grooved coupling) mà không cần hàn hoặc ren, giúp thi công dễ dàng, tháo lắp thuận tiện và tiết kiệm thời gian bảo trì.

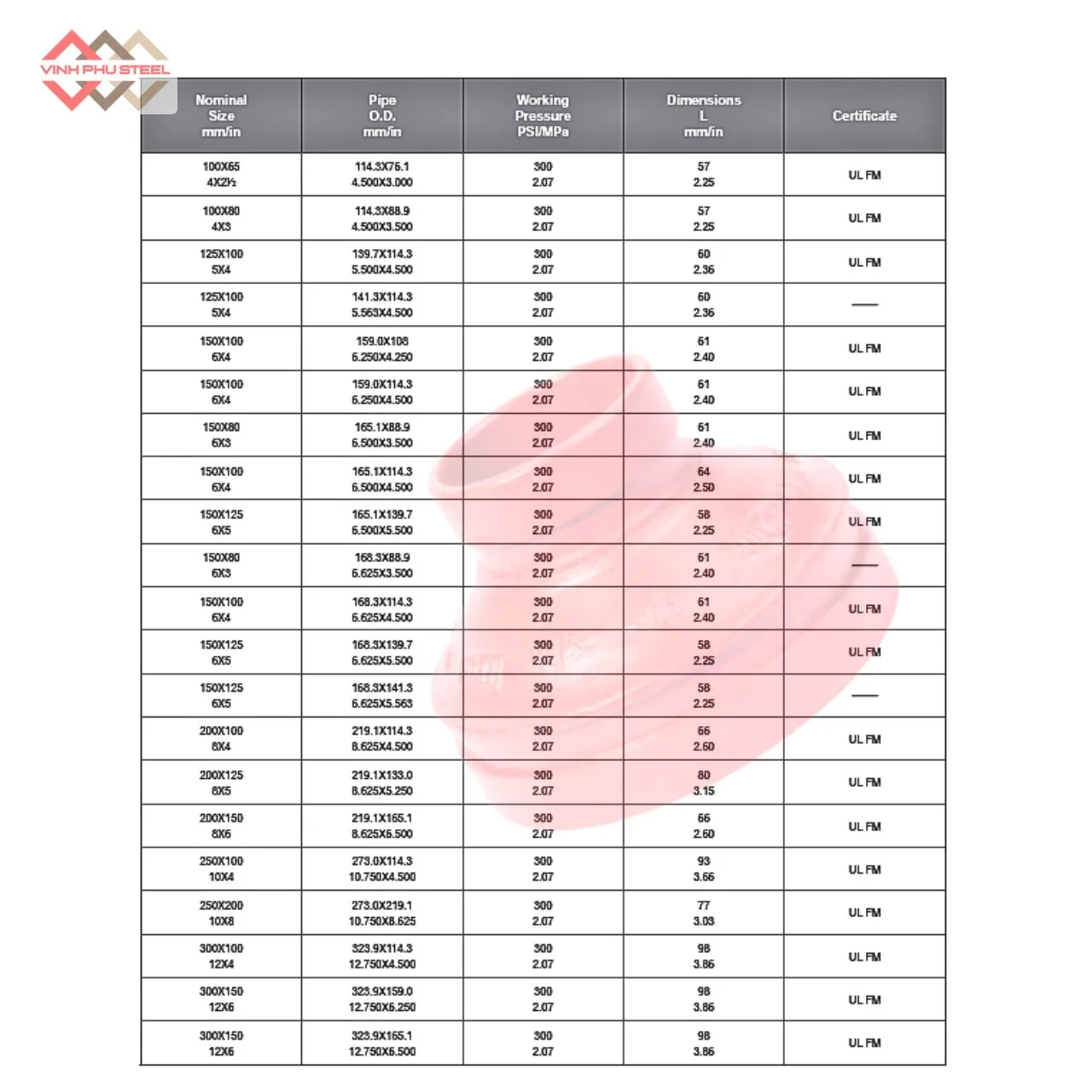

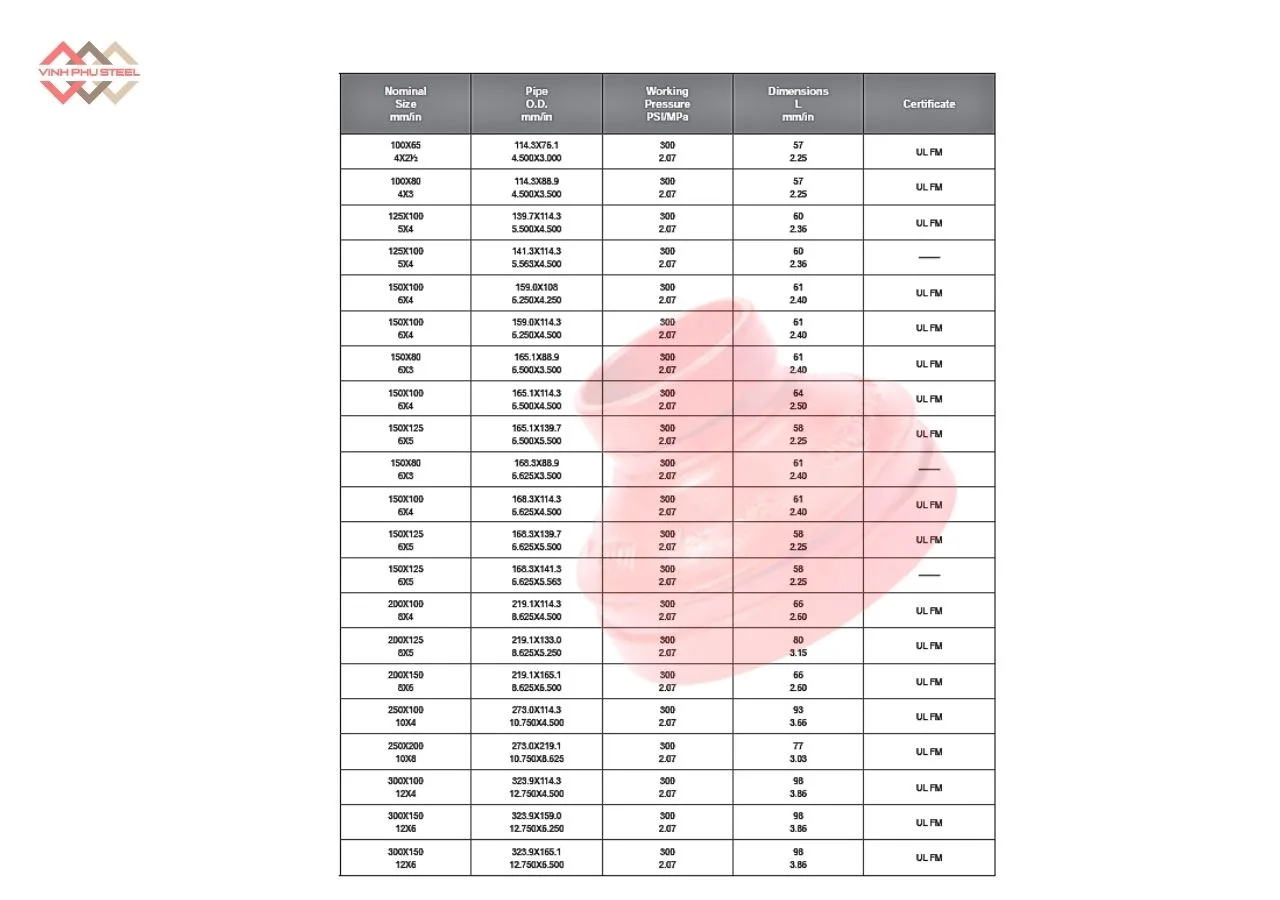

Thông số kỹ thuật Côn Thu ĐồngTâm Nối Rãnh Loại Mỏng MECH

Thông số chính của Giảm ống nối rãnh loại mỏng Mech:

• Tên sản phẩm: Côn thu, Giảm ống nối rãnh
• Dải kích thước DN(Vào/ra): Từ DN100/65 đến DN300/150
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: Nối rãnh, 2 đầu rãnh đồng cỡ.
• Áp suất làm việc: 300 PSI.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

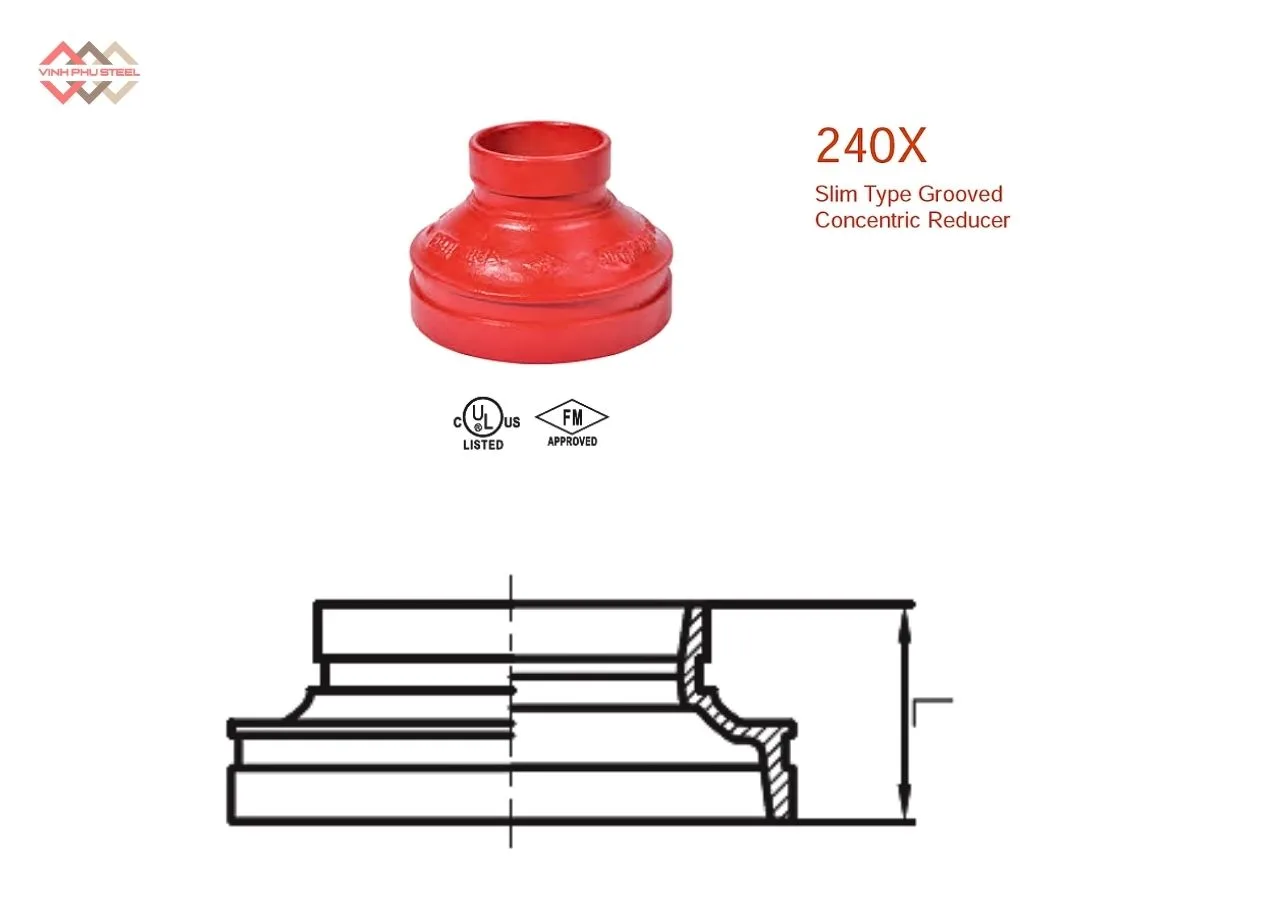

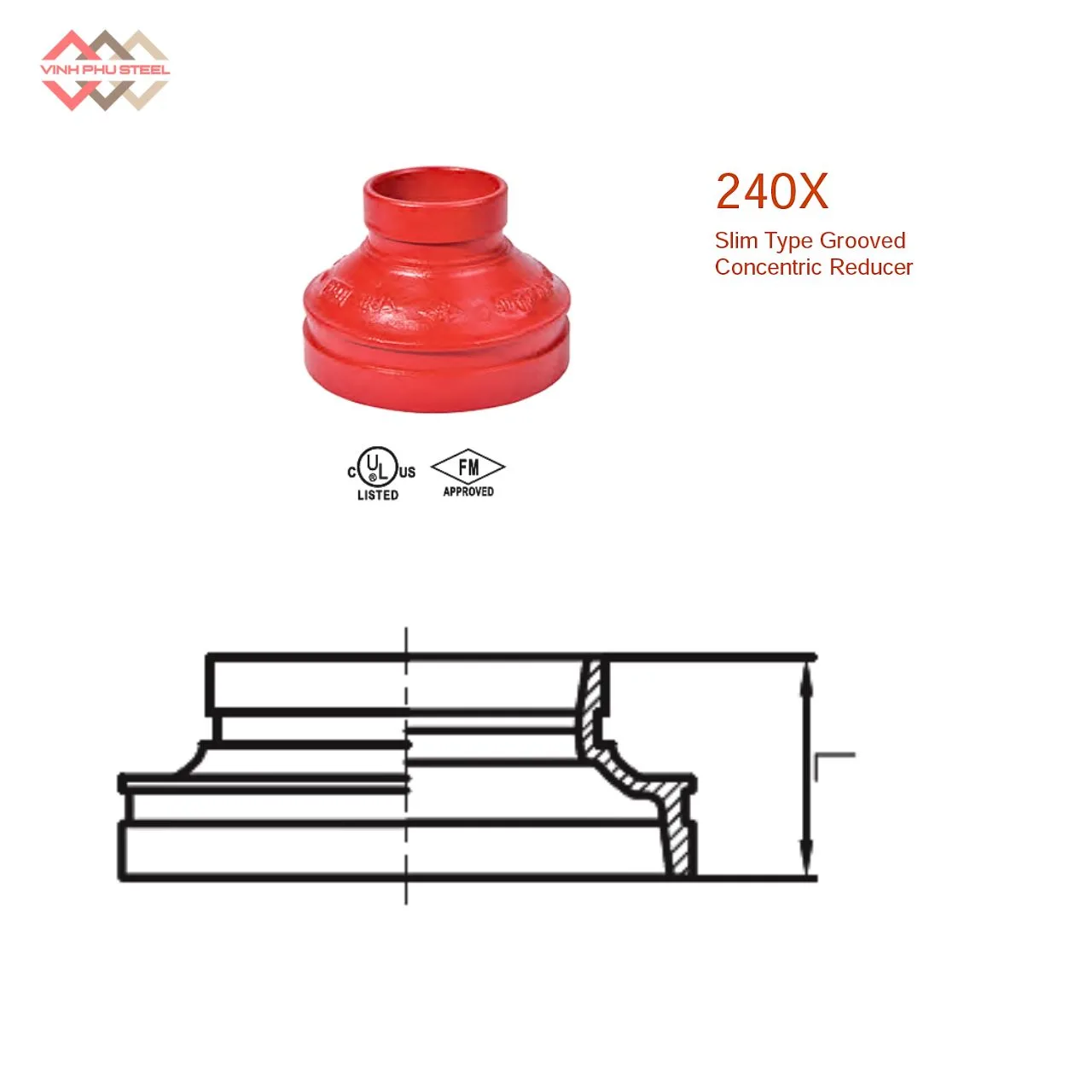

Cấu Tạo Côn Thu Đồng Tâm Nối Rãnh Mỏng (Slim Type)

Côn Thu Đồng Tâm Nối Rãnh Mỏng – Slim Type được chế tạo với thiết kế tinh gọn, đảm bảo khả năng giảm đường kính ống đồng tâm, giúp giữ ổn định dòng chảy và tiết kiệm không gian lắp đặt. Sản phẩm được sản xuất theo tiêu chuẩn AWWA C606 / ASTM A536, phù hợp với nhiều hệ thống đường ống công nghiệp hiện đại.

1. Thân côn (Reducer Body)

• Là bộ phận chính có hình nón đối xứng, giúp chuyển tiếp kích thước giữa hai đầu ống một cách đồng tâm, duy trì trục thẳng và áp suất ổn định trong toàn hệ thống.
• Thiết kế thân mỏng (Slim Type) giúp giảm trọng lượng, dễ thi công và tối ưu không gian, đặc biệt phù hợp cho hệ thống đường ống PCCC, HVAC hoặc công trình kỹ thuật có không gian hạn chế.

2. Hai đầu rãnh nối (Grooved Ends)

• Mỗi đầu của côn thu được gia công rãnh (groove) chính xác theo chuẩn quốc tế, đảm bảo tương thích hoàn toàn với khớp nối rãnh (grooved coupling).
• Kết nối rãnh giúp thi công nhanh – không cần hàn hay ren, dễ tháo lắp, bảo trì và thay thế trong quá trình sử dụng.

3. Vật liệu thân khớp (Body Material)

• Gang dẻo (Ductile Iron) – ASTM A536, Grade 65-45-12: cho độ bền kéo và độ giãn dài cao, chịu được áp lực lớn, chống nứt vỡ hiệu quả.
• Thép đúc (Cast Steel) – QT450-10: có độ cứng và độ dai tốt, phù hợp cho các hệ thống yêu cầu chịu tải và áp suất cao hơn.

Cả hai loại vật liệu đều mang lại độ ổn định cơ học cao, tuổi thọ bền bỉ và khả năng chống va đập tốt trong môi trường công nghiệp khắc nghiệt.

4. Bề mặt hoàn thiện (Surface Finishing)

Tùy theo yêu cầu môi trường và ứng dụng, bề mặt của Côn Thu Đồng Tâm Nối Rãnh Mỏng MECH có thể được xử lý theo nhiều dạng khác nhau:

• Bề mặt đen: dạng nguyên bản sau đúc, phù hợp cho khu vực khô ráo, ít ăn mòn.
• Sơn thường: lớp sơn bảo vệ cơ bản chống oxy hóa nhẹ.
• Sơn epoxy: lớp phủ dày, bám chắc, chống ăn mòn và hóa chất vượt trội, thích hợp cho hệ thống PCCC, cấp thoát nước, HVAC.
• Mạ kẽm điện phân hoặc mạ kẽm nhúng nóng: tăng khả năng chống gỉ sét và kéo dài tuổi thọ, đặc biệt hiệu quả trong môi trường ẩm ướt, ngoài trời hoặc gần biển.

5. Kích thước & tiêu chuẩn

• Đa dạng kích thước: DN100 – DN300 (tùy model).
• Tuân thủ tiêu chuẩn quốc tế: AWWA C606, ASTM A536, ISO 6182-12.
• Tương thích hoàn toàn với các phụ kiện nối rãnh MECH cùng hệ thống.

Ưu Điểm Của Côn Thu Đồng Tâm Nối Rãnh Mỏng MECH (Slim Type)

Côn Thu Đồng Tâm Nối Rãnh Mỏng – Slim Type không chỉ là phụ kiện giảm ống thông thường, mà còn là giải pháp kết nối hiện đại mang lại nhiều lợi ích vượt trội về thi công, độ bền và hiệu suất vận hành trong hệ thống đường ống công nghiệp.

Dưới đây là những ưu điểm nổi bật giúp dòng sản phẩm này được ưa chuộng rộng rãi:

1. Thiết kế thân mỏng – gọn nhẹ, dễ thi công

• Kết cấu thân mỏng (Slim Type) giúp giảm trọng lượng sản phẩm đáng kể so với loại tiêu chuẩn.
• Dễ dàng lắp đặt trong không gian hẹp hoặc khu vực có mật độ ống dày đặc.
• Hạn chế tối đa việc cắt hàn, tiết kiệm thời gian và chi phí nhân công trong quá trình thi công.

2. Kết nối nhanh – không cần hàn hoặc ren

• Ứng dụng công nghệ nối rãnh (Grooved System) cho phép kết nối nhanh bằng khớp nối rãnh (grooved coupling).
• Không cần hàn, không tạo tia lửa, giúp an toàn tuyệt đối trong môi trường PCCC hoặc khu vực kín.
• Việc tháo lắp, bảo trì hoặc thay thế sau này trở nên dễ dàng và tiết kiệm thời gian.

3. Đồng tâm tuyệt đối – dòng chảy ổn định

• Thiết kế đồng trục giữa hai đầu ống (Concentric Design) giúp duy trì hướng dòng chảy ổn định, giảm rung động và hạn chế tổn thất áp suất.
• Đảm bảo hiệu suất hoạt động cao cho các hệ thống bơm, PCCC, HVAC, và xử lý nước.

4. Vật liệu bền bỉ – chịu áp lực và ăn mòn tốt

• Thân được chế tạo từ gang dẻo (ASTM A536, Grade 65-45-12) hoặc thép đúc (QT450-10), cho khả năng chịu áp lực cao, chống nứt vỡ và va đập mạnh.
• Bề mặt được xử lý đa dạng: sơn epoxy, mạ kẽm, hoặc nhúng kẽm nóng, giúp chống gỉ sét, chống oxy hóa và tăng tuổi thọ sử dụng.

5. Tương thích cao với nhiều hệ thống ống

• Phù hợp với ống thép carbon, ống mạ kẽm, ống inox hoặc ống PCCC tiêu chuẩn.
• Dễ dàng kết hợp với các phụ kiện nối rãnh MECH khác trong cùng hệ thống như: cút, tê, van, khớp nối…
• Đảm bảo tính đồng bộ và độ kín khít cao, đáp ứng tiêu chuẩn quốc tế.

6. Tiết kiệm chi phí bảo trì và vận hành

• Nhờ cơ chế nối rãnh linh hoạt, việc bảo dưỡng hoặc thay thế phụ kiện không cần tháo dỡ toàn bộ hệ thống.
• Giúp giảm chi phí bảo trì, hạn chế thời gian ngừng vận hành trong các công trình công nghiệp lớn.

Ứng Dụng Của Côn Thu Đồng Tâm Nối Rãnh

Nhờ thiết kế thân mỏng gọn nhẹ, khả năng kết nối đồng tâm linh hoạt và độ bền cao, Côn Thu Đồng Tâm Nối Rãnh Mỏng MECH (Slim Type) là phụ kiện giảm ống hiện đại được ứng dụng rộng rãi trong cả lĩnh vực công nghiệp và dân dụng. Sản phẩm đặc biệt phù hợp cho những hệ thống yêu cầu tính chính xác, độ kín khít cao và tin cậy trong vận hành.

Dưới đây là những ứng dụng phổ biến với việc tận dụng tối đa lợi ích của côn thu MECH và phụ kiện nối rãnh:

1. Hệ thống PCCC (Phòng cháy chữa cháy)

• Sử dụng để giảm kích thước ống trong các tuyến ống cấp nước chữa cháy, đảm bảo áp lực nước ổn định và đồng trục.
• Kết nối rãnh nhanh giúp rút ngắn thời gian lắp đặt và tăng độ an toàn trong môi trường dễ cháy nổ.
• Thường kết hợp cùng van nối rãnh, tê, cút giảm trong hệ thống sprinkler, riser, và đường ống chữa cháy chính.

2. Hệ thống HVAC (Điều hòa, thông gió, cấp lạnh)

• Ứng dụng để giảm ống dẫn nước lạnh hoặc nước giải nhiệt mà vẫn duy trì lưu lượng ổn định.
• Thiết kế đồng tâm – thân mỏng giúp giảm rung, giảm tiếng ồn và tiết kiệm không gian trong các hệ thống cơ điện phức tạp.
• Phù hợp cho các dự án hệ thống HVAC hiện đại, nơi côn thu nối rãnh là giải pháp tối ưu.

3. Hệ thống cấp thoát nước & xử lý nước

• Dùng trong đường ống cấp nước sạch, ống xả và hệ thống xử lý nước thải công nghiệp.
• Nhờ khả năng chống ăn mòn cao (sơn epoxy, mạ kẽm nhúng nóng), sản phẩm hoạt động bền bỉ trong môi trường ẩm, hóa chất nhẹ hoặc ngoài trời.
• Là giải pháp giảm ống đồng tâm hiệu quả, đảm bảo dòng chảy ổn định và bảo vệ hệ thống lâu dài.

4. Hệ thống công nghiệp và hạ tầng kỹ thuật

• Ứng dụng trong nhà máy sản xuất, khu công nghiệp, trạm bơm, nhà máy lọc dầu, xi măng, năng lượng.
• Kết nối đồng tâm bằng côn thu MECH giúp duy trì lưu lượng ổn định, phù hợp với các hệ thống truyền dẫn chất lỏng, khí hoặc dầu.
• Giúp tối ưu hóa hiệu suất vận hành và giảm chi phí bảo trì cho hệ thống công nghiệp quy mô lớn.

5. Công trình dân dụng và thương mại

• Sử dụng trong trung tâm thương mại, tòa nhà cao tầng, khách sạn, bệnh viện, nhà xưởng, kho lạnh,…
• Đáp ứng tốt các yêu cầu về tính thẩm mỹ, độ bền và thi công nhanh, nhờ thiết kế thân mỏng và kết nối rãnh tiện lợi.
• Là phụ kiện giảm ống và côn thu MECH lý tưởng cho các công trình dân dụng và thương mại hiện đại.

Hướng Dẫn Lắp Đặt Côn Thu Đồng Tâm Nối Rãnh MECH

Việc lắp đặt Côn Thu Đồng Tâm Nối Rãnh Mỏng đòi hỏi tuân thủ các bước cơ bản để đảm bảo độ kín khít, hiệu suất dòng chảy và an toàn vận hành. Sản phẩm được thiết kế để thi công nhanh, không cần hàn hoặc ren, phù hợp với cả hệ thống PCCC, HVAC, cấp thoát nước và công nghiệp.

Bước 1: Chuẩn bị dụng cụ và phụ kiện

• Khớp nối rãnh (grooved coupling) tương thích với kích thước côn thu.
• Con đội, cờ lê hoặc dụng cụ siết bulông theo thông số nhà sản xuất.
• Gioăng cao su chuyên dụng (tùy theo tiêu chuẩn).
• Dây đo, thước, máy cân chỉnh trục (nếu cần).

Bước 2: Kiểm tra và vệ sinh

• Đảm bảo đầu ống và côn thu sạch sẽ, không dính bụi, dầu mỡ hoặc các vật thể lạ.
• Kiểm tra không bị nứt, móp méo và bề mặt rãnh của côn thu.

Bước 3: Lắp gioăng cao su

• Đặt gioăng cao su vào rãnh của côn thu đúng hướng.
• Đảm bảo gioăng ôm khít toàn bộ chu vi, tránh kẹt hoặc hở.

Bước 4: Lắp đặt khớp nối rãnh (Grooved Coupling)

• Đặt khớp nối rãnh vào vị trí hai đầu ống và côn thu.
• Căn chỉnh trục đồng tâm để dòng chảy không bị lệch.
• Siết bulông theo lực siết nhà sản xuất khuyến cáo (thường sử dụng cờ lê lực – torque wrench).

Bước 5: Kiểm tra hoàn thiện

• Đảm bảo côn thu đồng tâm đúng vị trí, không bị nghiêng lệch.
• Kiểm tra áp lực thử nước hoặc khí nếu hệ thống yêu cầu trước khi đưa vào vận hành chính thức.
• Đảm bảo không rò rỉ, gioăng không bị lệch, bulông siết chặt đều.

Lưu ý khi lắp đặt

1. Không dùng búa hoặc vật nặng tác động trực tiếp lên côn thu để tránh móp méo hoặc nứt vỡ.
2. Tuân thủ kích thước tiêu chuẩn và lực siết khuyến cáo để đảm bảo độ kín khít.
3. Thường xuyên kiểm tra định kỳ sau khi vận hành, đặc biệt với hệ thống PCCC hoặc ống áp lực cao.

Vấn đề Thường Gặp và Biện Pháp Khắc Phục

Mặc dù Bầu Giảm Đồng Tâm Nối Rãnh Mỏng MECH được thiết kế chuẩn kỹ thuật, quá trình lắp đặt và vận hành vẫn có thể gặp một số vấn đề. Dưới đây là các tình huống phổ biến và cách xử lý:

1. Rò rỉ tại vị trí khớp nối

• Nguyên nhân: Gioăng cao su không đặt đúng vị trí, hoặc bulông siết chưa đủ lực; bề mặt rãnh bị bụi, dầu mỡ.
• Biện pháp khắc phục:
  • Tháo khớp nối, vệ sinh sạch bề mặt rãnh và gioăng.
  • Lắp lại gioăng đúng hướng, căn chỉnh đồng tâm.
  • Siết bulông theo lực khuyến cáo của nhà sản xuất.

2. Lệch trục đồng tâm

• Nguyên nhân: Lắp côn thu không đúng trục, đầu ống không thẳng, hoặc thi công trong không gian hạn chế.
• Biện pháp khắc phục:
  • Sử dụng dụng cụ đo và căn chỉnh trục trước khi siết bulông.
  • Đảm bảo không gian thi công đủ để lắp côn thu gọn gàng.
  • Kiểm tra lại vị trí sau khi siết bulông.

3. Gioăng bị biến dạng hoặc hư hỏng

• Nguyên nhân: Lắp đặt sai chiều, lực siết quá mạnh, hoặc sử dụng gioăng không đúng tiêu chuẩn.
• Biện pháp khắc phục:
  • Thay gioăng mới đúng kích thước và chất liệu.
  • Lắp đúng hướng, siết vừa đủ lực, không quá chặt.

4. Ăn mòn bề mặt hoặc gỉ sét

• Nguyên nhân: Sử dụng trong môi trường ẩm, hóa chất, gần biển mà không chọn bề mặt bảo vệ phù hợp.
• Biện pháp khắc phục:
  • Chọn loại bề mặt sơn epoxy, mạ kẽm hoặc nhúng kẽm nóng tùy môi trường.
  • Kiểm tra định kỳ, sơn lại hoặc thay thế khi lớp bảo vệ bị hư hỏng.

5. Rung động hoặc tiếng ồn

• Nguyên nhân: Dòng chảy không đồng tâm, áp suất cao, hoặc hệ thống ống chưa được cố định chắc chắn.
• Biện pháp khắc phục:
  • Căn chỉnh đồng tâm chính xác khi lắp côn thu.
  • Siết chặt các giá đỡ và kẹp ống.
  • Sử dụng thêm gioăng giảm rung nếu cần thiết.

Phân Loại Côn Thu Đồng Tâm Nối Rãnh Mỏng MECH (Slim Type)

Côn Thu Đồng Tâm Nối Rãnh Mỏng (Slim Type) được phân loại dựa trên vật liệu chế tạo, bề mặt bảo vệ, kiểu kết nối và kích thước. Việc phân loại này giúp lựa chọn chính xác phụ kiện giảm ống phù hợp với từng hệ thống.

1. Phân loại theo vật liệu thân khớp

• Gang dẻo (Ductile Iron – ASTM A536, Grade 65-45-12)
  • Ưu điểm: độ bền cao, chịu áp lực tốt, chống nứt vỡ.
  • Ứng dụng: hệ thống PCCC, cấp thoát nước, HVAC.
• Thép đúc (Cast Steel – QT450-10)
  • Ưu điểm: chịu tải trọng và áp suất cao, độ cứng và độ dai vượt trội.
  • Ứng dụng: công nghiệp nặng, nhà máy, hệ thống truyền dẫn chất lỏng, khí hoặc dầu.

2. Phân loại theo bề mặt bảo vệ

• Bề mặt đen: dạng nguyên bản, phù hợp môi trường khô ráo, ít ăn mòn.
• Sơn thường: lớp sơn cơ bản, chống oxy hóa nhẹ.
• Sơn epoxy: chống ăn mòn, hóa chất, thích hợp PCCC, HVAC, cấp thoát nước.
• Mạ kẽm nhúng nóng / mạ kẽm điện phân: chống gỉ sét, tăng tuổi thọ trong môi trường ẩm ướt hoặc ngoài trời, gần biển.

3. Phân loại theo kích thước và tỷ lệ giảm

• Kích thước tiêu chuẩn: DN50 – DN300 (tùy model), phù hợp với các ống thép, inox hoặc mạ kẽm.
• Tỷ lệ giảm: được thiết kế từ 1:1.25 đến 1:2 hoặc theo yêu cầu hệ thống, đảm bảo giảm ống đồng tâm hiệu quả, lưu lượng ổn định.

4. Phân loại theo ứng dụng

• Hệ thống PCCC: kết hợp với van, tê, cút nối rãnh.
• Hệ thống HVAC: giảm ống dẫn nước lạnh, nước giải nhiệt, duy trì lưu lượng ổn định.
• Hệ thống cấp thoát nước & công nghiệp: giảm ống đồng tâm trong các tuyến ống công nghiệp, trạm bơm, nhà máy xử lý nước.
• Công trình dân dụng & thương mại: trung tâm thương mại, tòa nhà cao tầng, kho lạnh,…

Địa Điểm Cung Cấp Côn Thu & Bầu Giảm Chính Hãng Giá Tốt

Thép Vinh Phú là đơn vị uy tín hàng đầu trong lĩnh vực cung cấp các loại côn thu, bầu giảm và phụ kiện nối rãnh cho hệ thống đường ống công nghiệp và dân dụng. Thép Vinh Phú cam kết mang đến sản phẩm chính hãng, chất lượng cao và giá cạnh tranh nhất trên thị trường.

• Sản phẩm đa dạng: Cung cấp đầy đủ côn thu đồng tâm, côn thu lệch tâm, bầu giảm, phụ kiện nối rãnh MECH.
• Chất lượng đảm bảo: Tất cả sản phẩm được nhập khẩu hoặc sản xuất theo tiêu chuẩn quốc tế ASTM, ISO, AWWA, đảm bảo độ bền, độ kín khít và hiệu suất vận hành.
• Giá tốt nhất: Thép Vinh Phú luôn tối ưu chi phí cho khách hàng mà không ảnh hưởng đến chất lượng sản phẩm.
• Hỗ trợ kỹ thuật: Tư vấn lựa chọn sản phẩm phù hợp, hướng dẫn lắp đặt và bảo trì để hệ thống vận hành ổn định.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất
