Côn Thu Đồng Tâm Nối Rãnh MECH – Groover Concentric Reducer

Mô tả

Trong hệ thống đường ống, các khớp nối rãnh (grooved fittings) đang ngày càng được ưa chuộng nhờ khả năng lắp đặt nhanh, an toàn và linh hoạt. Trong đó, Côn Thu Đồng Tâm Nối Rãnh MECH (Grooved Concentric Reducer) là phụ kiện quan trọng giúp kết nối hai đường ống có kích thước khác nhau mà vẫn đảm bảo dòng chảy ổn định và áp suất tối ưu. Đây là lựa chọn lý tưởng cho các hệ thống cấp thoát nước, PCCC, HVAC, và xử lý công nghiệp hiện nay.

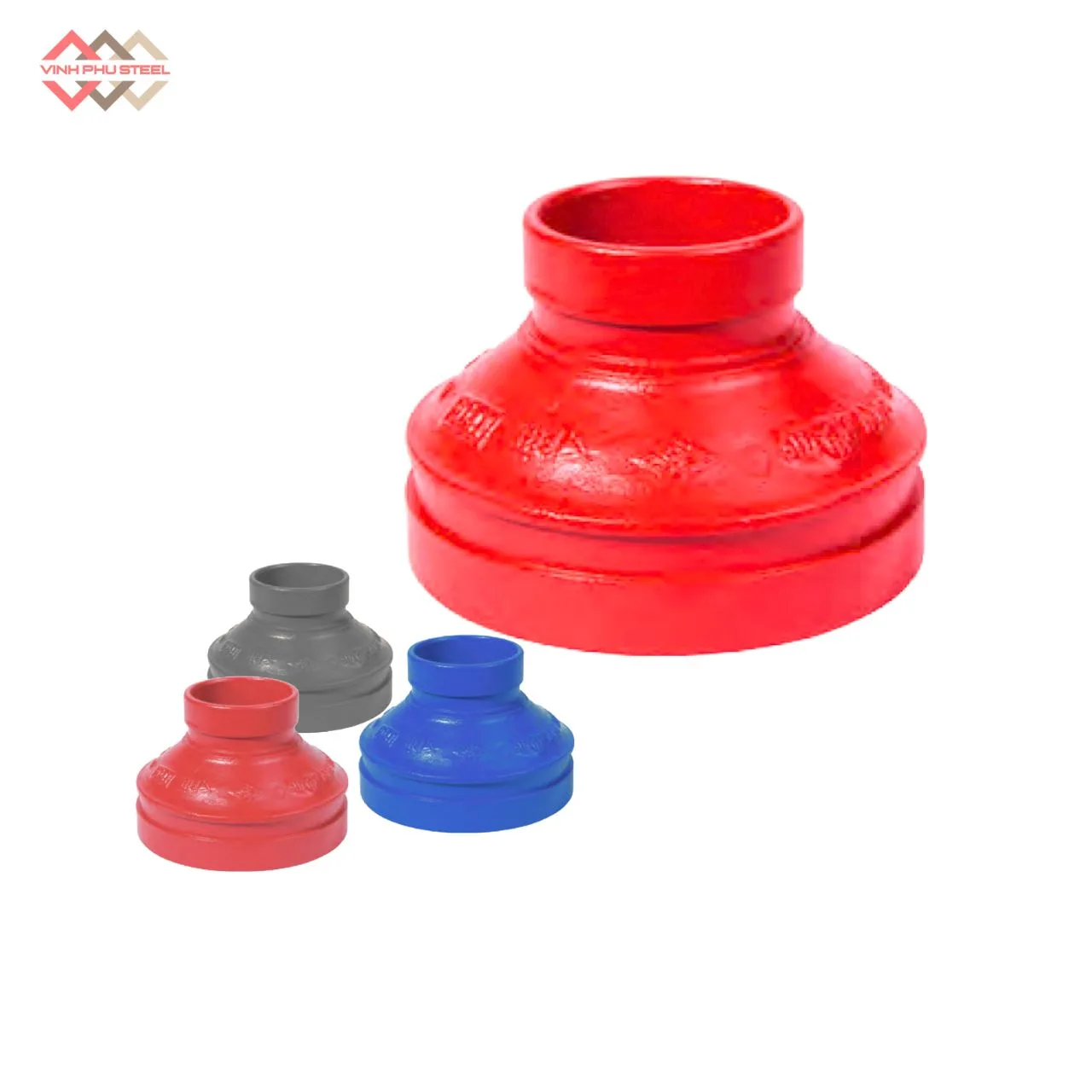

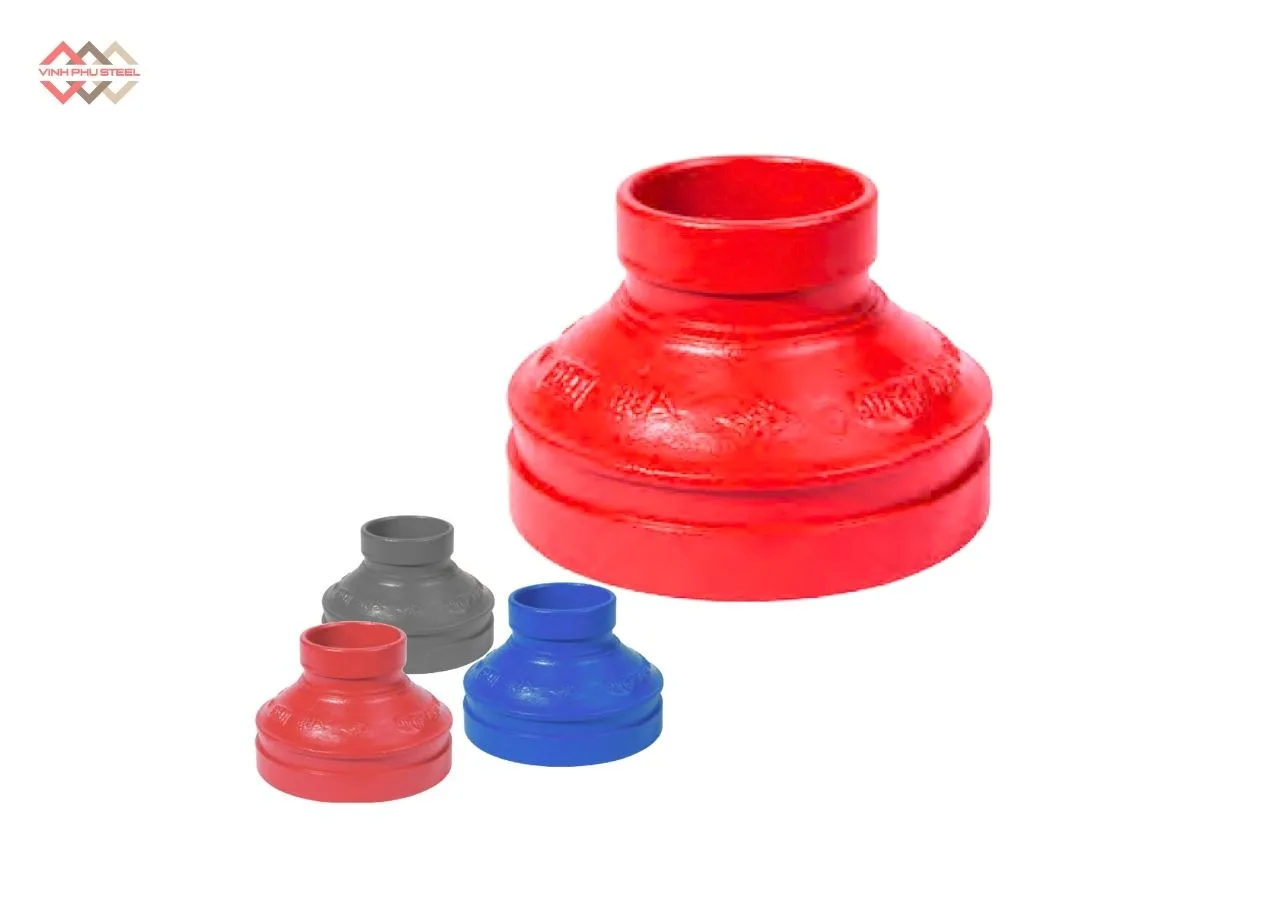

Côn Thu Đồng Tâm Nối Rãnh MECH

Côn Thu Đồng Tâm Nối Rãnh (Grooved Concentric Reducer) là một phụ kiện đường ống được dùng để nối hai đoạn ống có kích thước khác nhau nhưng nằm trên cùng một trục thẳng hàng. Phụ kiện này có hai đầu ống được gia công tạo rãnh (groove) để lắp với khớp nối rãnh (grooved coupling), giúp kết nối nhanh, chắc chắn và kín khít mà không cần hàn hoặc ren như cách truyền thống.

Côn thu đồng tâm được thiết kế phình to ở một đầu và thu nhỏ dần về đầu kia, giúp dòng chất lỏng hoặc khí lưu thông ổn định, không bị lệch hướng hay tạo xoáy. Nhờ đặc điểm đó, nó thường được sử dụng trong các hệ thống PCCC, HVAC, cấp thoát nước, và đường ống công nghiệp – nơi yêu cầu hiệu suất dòng chảy ổn định và khả năng lắp đặt linh hoạt.

Thông số kỹ thuật Côn Thu ĐồngTâm Nối Rãnh MECH

Thông số chính của Giảm ống nối rãnh Mech:

• Tên sản phẩm: Côn thu, Giảm ống nối rãnh
• Dải kích thước DN(Vào/ra): Từ DN32/25 đến DN600/500
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: Nối rãnh, 2 đầu rãnh khác cỡ.
• Áp suất làm việc: 300 – 500 PSI.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

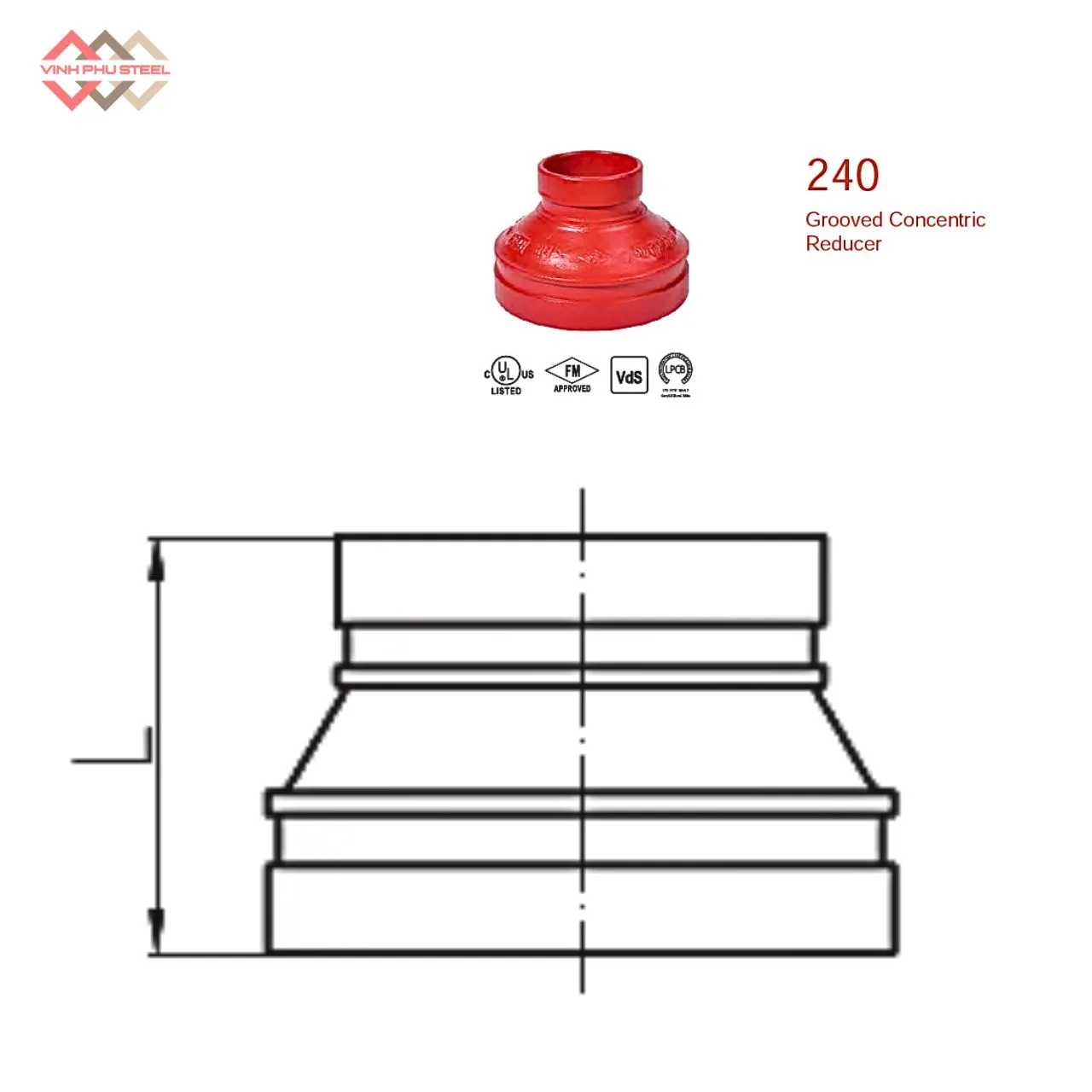

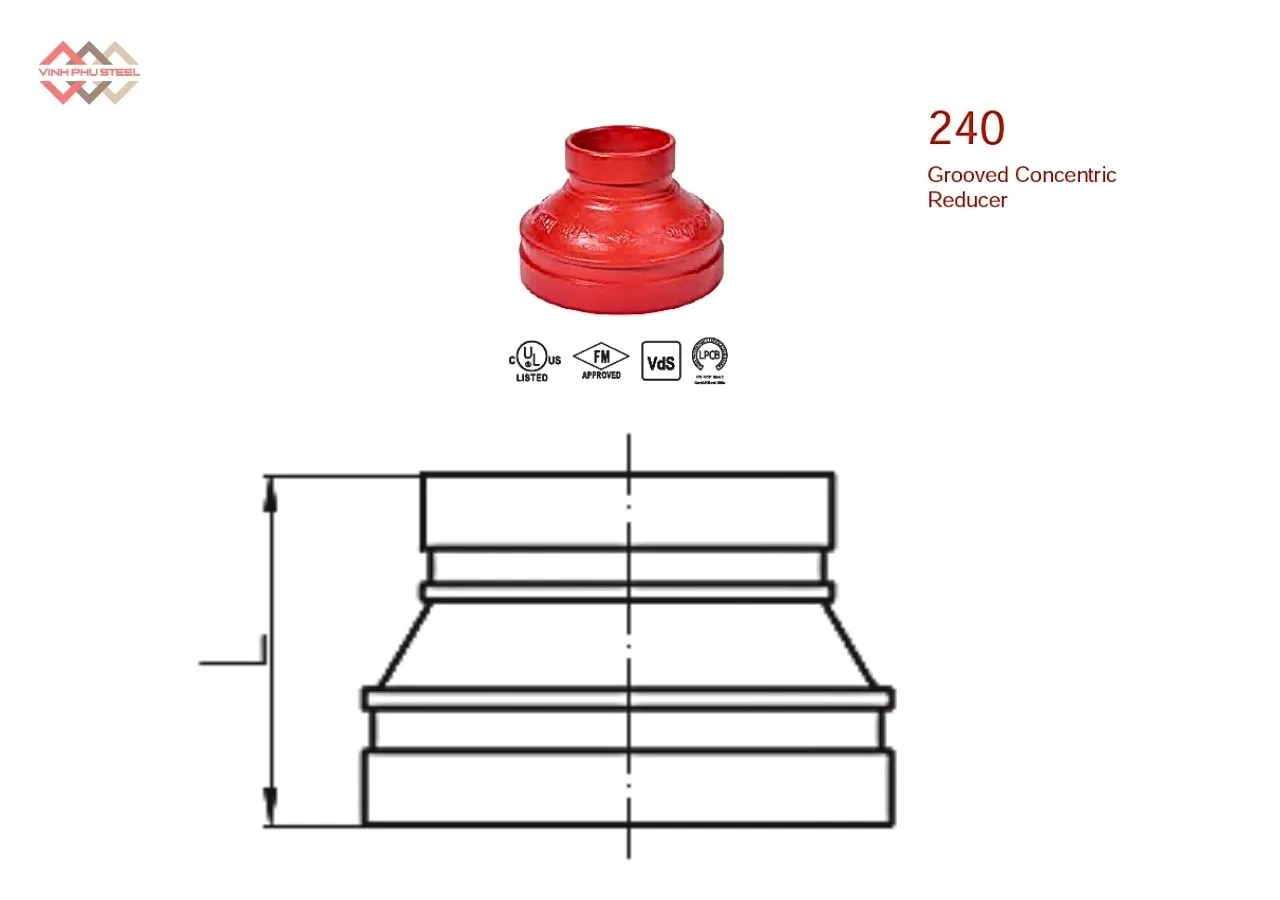

Cấu Tạo Côn Thu Đồng Tâm Nối Rãnh MECH

Côn Thu Đồng Tâm Nối Rãnh được thiết kế với kết cấu đồng tâm, chắc chắn và độ kín cao, giúp chịu áp lực tốt và đảm bảo dòng chảy ổn định trong hệ thống đường ống. Dưới đây là cấu tạo chi tiết của sản phẩm:

1. Thân côn (Reducer Body)

Là bộ phận chính của phụ kiện, có dạng hình nón đồng tâm với hai đầu ống có kích thước khác nhau, giúp kết nối các đường ống có đường kính không đồng nhất.

Vật liệu thân khớp:

• Gang dẻo ASTM A536, Grade 65-45-12: có độ bền cao, chịu va đập tốt, phù hợp cho hệ thống PCCC và cấp thoát nước.
• Thép đúc QT450-10: chịu được áp suất và nhiệt độ cao, thích hợp cho môi trường công nghiệp nặng.

2. Hai đầu nối rãnh (Grooved Ends)

Hai đầu côn thu có kích thước khác nhau được gia công tạo rãnh (groove) theo tiêu chuẩn, dùng để kết nối với khớp nối rãnh (grooved coupling). Kiểu kết nối này giúp lắp đặt nhanh chóng, dễ tháo lắp và đảm bảo độ kín khít, chống rò rỉ trong quá trình vận hành.

3. Bề mặt hoàn thiện (Surface Finish)

Tùy vào môi trường làm việc và yêu cầu kỹ thuật, bề mặt của Côn Thu Đồng Tâm Nối Rãnh có thể được xử lý theo các dạng sau:

• Bề mặt đen (Black Finish): dạng cơ bản, tiết kiệm chi phí.
• Sơn thường: tăng khả năng chống oxy hóa.
• Sơn epoxy: tăng độ bền, chống ăn mòn, phù hợp cho hệ thống nước sạch.
• Mạ kẽm hoặc kẽm nhúng nóng: bảo vệ tối ưu trong môi trường ẩm ướt, ăn mòn hoặc ngoài trời.

Ưu điểm của Côn Thu Đồng Tâm Nối Rãnh MECH

Côn thu đồng tâm nối rãnh là phụ kiện quan trọng trong hệ thống ống nối rãnh, có nhiệm vụ giảm kích thước ống từ lớn xuống nhỏ mà vẫn giữ nguyên trục tâm dòng chảy. So với phương pháp nối hàn hoặc ren truyền thống, côn giảm nối rãnh mang đến nhiều ưu điểm vượt trội cả về kỹ thuật lẫn hiệu quả thi công.

1. Lắp đặt nhanh chóng, không cần hàn hay ren

Côn thu đồng tâm nối rãnh được liên kết với đường ống thông qua khớp nối rãnh (grooved coupling), giúp quá trình thi công trở nên đơn giản, không cần dùng máy hàn hoặc cắt ren. Phương pháp này giúp rút ngắn thời gian lắp đặt từ 3–5 lần so với cách nối truyền thống, giảm chi phí nhân công và rủi ro trong quá trình thi công.
Đây là giải pháp lý tưởng cho các công trình yêu cầu tiến độ cao như hệ thống PCCC, HVAC, nhà máy hoặc tòa nhà cao tầng.

2. Giảm ống hiệu quả, dòng chảy ổn định

Thiết kế đồng tâm giúp quá trình giảm ống diễn ra êm, giữ cho trục dòng chảy luôn thẳng hàng. Điều này hạn chế tối đa hiện tượng xoáy, rung và sụt áp, giúp hệ thống hoạt động ổn định, bền bỉ và đảm bảo hiệu suất lưu thông chất lỏng trong đường ống.

3. Linh hoạt, dễ tháo lắp và bảo trì

Với cấu tạo dạng côn giảm nối rãnh, việc tháo lắp hoặc bảo dưỡng trở nên đơn giản hơn rất nhiều. Chỉ cần tháo khớp nối rãnh, người thi công có thể thay thế phụ kiện hoặc điều chỉnh kích thước đường ống mà không ảnh hưởng đến toàn bộ hệ thống. Tính linh hoạt này giúp giảm thời gian bảo trì và nâng cao hiệu quả vận hành.

4. Độ kín cao, chống rò rỉ và chịu áp lực tốt

Hệ thống nối rãnh sử dụng vòng đệm cao su (gasket) giúp tăng độ kín khít tại các vị trí kết nối. Nhờ vậy, côn thu nối rãnh có khả năng chịu áp lực cao, chống rò rỉ và đáp ứng các tiêu chuẩn kỹ thuật như AWWA C606 hoặc ISO 6182-12, đảm bảo an toàn trong quá trình sử dụng lâu dài.

5. Tiết kiệm chi phí thi công và bảo dưỡng

So với các loại côn hàn hoặc ren, côn giảm nối rãnh giúp tiết kiệm đáng kể chi phí nhân công, vật tư và thời gian thi công. Ngoài ra, việc thay thế và bảo trì dễ dàng cũng giúp giảm chi phí vận hành trong suốt vòng đời công trình.

6. Bền đẹp và thẩm mỹ cao

Các sản phẩm côn thu đồng tâm nối rãnh thường được chế tạo từ gang dẻo hoặc thép, bề mặt phủ epoxy đỏ hoặc mạ kẽm chống rỉ. Thiết kế hiện đại, gọn gàng giúp hệ thống ống có tính thẩm mỹ cao, phù hợp với các công trình kỹ thuật và dân dụng hiện đại.

Ứng dụng của Côn Thu Đồng Tâm Nối Rãnh MECH

Côn thu đồng tâm nối rãnh là một trong những phụ kiện quan trọng trong hệ thống đường ống cơ điện nước (MEP), có nhiệm vụ nối hai đoạn ống có đường kính khác nhau trên cùng một trục. Với thiết kế đầu nối rãnh hiện đại, sản phẩm này giúp quá trình lắp đặt nhanh chóng, an toàn và dễ dàng hơn so với phương pháp hàn hoặc ren truyền thống.

1. Ứng dụng trong hệ thống phòng cháy chữa cháy (PCCC)

Côn thu đồng tâm nối rãnh được sử dụng phổ biến trong các hệ thống sprinkler và hệ thống cấp nước chữa cháy. Sản phẩm giúp kết nối các đoạn ống có kích thước khác nhau, đảm bảo lưu lượng nước ổn định và áp lực đồng đều. Đây là loại côn giảm phù hợp với các tiêu chuẩn quốc tế như UL, FM, ISO trong lĩnh vực PCCC.

2. Ứng dụng trong hệ thống cấp thoát nước

Trong các hệ thống cấp thoát nước sinh hoạt hoặc công nghiệp, côn thu đồng tâm nối rãnh giúp điều chỉnh kích thước đường ống linh hoạt, giảm áp lực dòng chảy và hạn chế tiếng ồn, rung động. Phụ kiện này giúp việc lắp đặt và bảo trì trở nên thuận tiện hơn, đặc biệt ở những khu vực có không gian thi công hạn chế.

3. Ứng dụng trong hệ thống điều hòa thông gió (HVAC)

Côn thu đồng tâm nối rãnh thường được sử dụng để nối các đoạn ống nước lạnh (chiller water) hoặc ống nước ngưng. Việc sử dụng côn giảm, giảm ống nối rãnh giúp hệ thống hoạt động ổn định, hạn chế rò rỉ và dễ dàng thay thế khi cần bảo trì.

4. Ứng dụng trong hệ thống công nghiệp

Trong các nhà máy sản xuất như thực phẩm, hóa chất, dược phẩm, xi măng hay luyện kim, côn thu đồng tâm nối rãnh được ưa chuộng vì khả năng lắp đặt nhanh, tháo rời dễ dàng và tiết kiệm chi phí. Việc sử dụng phụ kiện nối rãnh giúp giảm thời gian ngừng hoạt động khi bảo dưỡng hệ thống.

5. Ứng dụng trong công trình dân dụng và hạ tầng kỹ thuật

Côn thu đồng tâm nối rãnh còn được sử dụng trong hệ thống cấp nước của các tòa nhà, khu công nghiệp, trung tâm thương mại, bệnh viện hoặc khu dân cư. Sản phẩm có thể kết hợp linh hoạt với các phụ kiện nối rãnh khác như cút, tê, khớp nối để tạo nên hệ thống ống hoàn chỉnh, đảm bảo độ bền và tính thẩm mỹ.

Hướng Dẫn Lắp Đặt Côn Thu Đồng Tâm Nối Rãnh MECH

Việc lắp đặt côn thu đồng tâm nối rãnh đúng kỹ thuật giúp đảm bảo hệ thống đường ống vận hành ổn định, kín khít và an toàn. Dưới đây là quy trình chi tiết được áp dụng phổ biến trong các công trình cơ điện, cấp thoát nước, PCCC và HVAC.

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra vật tư: Đảm bảo côn thu đồng tâm nối rãnh, khớp nối rãnh (grooved coupling) và ống đều đạt tiêu chuẩn, không bị nứt, móp hoặc cong vênh.
• Vệ sinh bề mặt: Làm sạch đầu ống, rãnh và bề mặt tiếp xúc để loại bỏ bụi bẩn, dầu mỡ hoặc rỉ sét.
• Kiểm tra kích thước: Đảm bảo kích thước côn thu và đường kính ống phù hợp theo tiêu chuẩn kỹ thuật của hệ thống.

2. Tiến hành lắp đặt

Các bước tiến hành lắp đặt & đấu nối Giảm ống nối rãnh tiêu chuẩn, bao gồm:

Bước 1: Đưa côn thu đồng tâm nối rãnh vào vị trí giữa hai đoạn ống cần nối. Đảm bảo hướng đồng tâm của côn giảm nằm trên cùng một trục với hai đầu ống.

Bước 2: Gắn vòng đệm cao su (gasket) vào đúng vị trí trong khớp nối rãnh. Vòng đệm phải nằm đều và không bị xoắn để đảm bảo độ kín khít khi siết.

Bước 3: Lắp hai đầu khớp nối rãnh (grooved coupling) vào rãnh của ống và côn thu. Điều chỉnh sao cho các mép khớp nối vừa khít, không bị lệch hoặc hở.

Bước 4: Siết chặt bu lông đều hai bên. Sử dụng cờ lê lực để siết theo mô-men được khuyến nghị bởi nhà sản xuất, đảm bảo không quá chặt hoặc quá lỏng.

Bước 5: Kiểm tra lại toàn bộ mối nối. Quan sát xem gasket có bị lồi ra ngoài hay không, các khớp nối có nằm cân bằng và đồng tâm không.

3. Kiểm tra sau lắp đặt

• Thử áp lực: Sau khi hoàn tất lắp đặt, tiến hành thử áp theo tiêu chuẩn để kiểm tra độ kín của mối nối.
• Quan sát rò rỉ: Nếu phát hiện rò rỉ, xả áp, nới lỏng bu lông, điều chỉnh lại vòng đệm và siết lại đúng lực.
• Hoàn thiện: Khi đảm bảo mối nối kín và chắc chắn, có thể tiến hành bọc cách nhiệt hoặc sơn bảo vệ nếu cần.

4. Một số lưu ý quan trọng

• Không dùng búa hoặc vật cứng để gõ trực tiếp vào thân côn thu đồng tâm nối rãnh.
• Luôn tuân theo hướng dẫn kỹ thuật của nhà sản xuất phụ kiện nối rãnh.
• Khi lắp đặt ở hệ thống PCCC hoặc HVAC, nên kiểm tra hướng dòng chảy để lắp đúng chiều côn giảm.
• Bảo dưỡng định kỳ bằng cách kiểm tra lực siết bu lông và tình trạng gasket sau một thời gian vận hành.

Các Vấn Đề Thường Gặp Và Cách Khắc Phục

Trong quá trình vận hành hệ thống đường ống, côn thu đồng tâm nối rãnh đôi khi gặp phải một số sự cố kỹ thuật nếu lắp đặt hoặc bảo dưỡng không đúng quy trình. Việc nhận biết sớm nguyên nhân và khắc phục kịp thời giúp hệ thống hoạt động ổn định, tránh rò rỉ hoặc hư hại thiết bị. Dưới đây là các lỗi phổ biến và hướng xử lý chi tiết.

1. Rò rỉ nước hoặc chất lỏng tại vị trí mối nối

Nguyên nhân:

• Vòng đệm (gasket) bị lắp sai vị trí, xoắn hoặc biến dạng.
• Siết bu lông không đều hoặc không đúng lực.
• Gasket đã cũ, chai cứng hoặc bị nứt do thời gian sử dụng lâu.

Cách khắc phục:

• Tháo khớp nối, kiểm tra và làm sạch bề mặt rãnh, vòng đệm.
• Lắp lại gasket đúng chiều, đảm bảo mép đệm nằm khít trong khớp nối.
• Siết bu lông đồng đều hai bên theo đúng mô-men lực khuyến nghị.
• Thay mới vòng đệm nếu đã hư hỏng hoặc lão hóa.

2. Sai lệch đồng tâm giữa hai đầu ống

Nguyên nhân:

• Trong quá trình lắp đặt, côn thu đồng tâm nối rãnh không được căn chỉnh chính xác.
• Ống bị cong, lệch hướng hoặc chịu tải trọng không đều.

Cách khắc phục:

• Tháo và căn chỉnh lại côn thu sao cho trục ống và trục côn nằm đồng tâm.
• Dùng dụng cụ cân chỉnh chuyên dụng để kiểm tra độ lệch trước khi siết chặt.
• Hạn chế lắp đặt trong điều kiện không gian chật hẹp hoặc ống bị biến dạng.

3. Tiếng ồn hoặc rung động tại vị trí côn thu

Nguyên nhân:

• Áp lực dòng chảy thay đổi đột ngột khi đi qua đoạn côn giảm.
• Mối nối bị lỏng hoặc gasket không còn độ đàn hồi.
• Hệ thống không có gối đỡ hoặc giá treo ống cố định hợp lý.

Cách khắc phục:

• Kiểm tra độ chặt của khớp nối rãnh và tình trạng gasket.
• Siết lại bu lông nếu lỏng, thay mới đệm nếu đã chai cứng.
• Bổ sung gối đỡ hoặc giá treo ống tại vị trí gần côn thu để giảm rung động.

4. Ăn mòn hoặc rỉ sét bề mặt côn thu

Nguyên nhân:

• Môi trường làm việc có độ ẩm cao, nước mặn hoặc hóa chất ăn mòn.
• Lớp sơn bảo vệ, mạ kẽm bị bong tróc trong quá trình sử dụng.

Cách khắc phục:

• Làm sạch bề mặt, sơn phủ lại bằng sơn epoxy hoặc mạ kẽm nhúng nóng tùy yêu cầu môi trường.
• Kiểm tra định kỳ, xử lý sớm khi có dấu hiệu rỉ nhẹ để tránh ăn mòn lan rộng.
• Chọn loại côn thu đồng tâm nối rãnh có lớp phủ hoặc vật liệu phù hợp (gang dẻo mạ kẽm, epoxy coating, sơn đen).

5. Bu lông khớp nối bị gãy hoặc trượt ren

Nguyên nhân:

• Siết quá chặt hoặc dùng dụng cụ không đúng kích cỡ.
• Chất lượng bu lông không đạt tiêu chuẩn, bị mỏi do rung động lâu ngày.

Cách khắc phục:

• Thay mới bu lông và đai ốc đạt chuẩn theo khuyến cáo của nhà sản xuất.
• Siết đều tay, đúng mô-men lực, tránh dùng búa hoặc vật nặng khi lắp đặt.
• Định kỳ kiểm tra lực siết và tình trạng bu lông trong các đợt bảo trì.

6. Giảm áp suất hoặc lưu lượng không ổn định

Nguyên nhân:

• Lắp sai chiều côn giảm, hướng dòng chảy bị đảo ngược.
• Côn thu hoặc khớp nối bị cặn bẩn, vật cản làm thu hẹp tiết diện.

Cách khắc phục:

• Lắp đúng chiều hướng dòng chảy theo thiết kế kỹ thuật.
• Thường xuyên vệ sinh, thông rửa hệ thống ống để tránh tắc nghẽn.

Phân Loại Côn Thu Đồng Tâm Nối Rãnh MECH

Côn giảm đồng tâm nối rãnh MECH (Grooved Concentric Reducer) hiện nay chủ yếu được sản xuất từ hai loại vật liệu chính là gang cầu (gang dẻo) và thép đúc. Đây là hai dòng vật liệu có khả năng chịu áp lực, chịu nhiệt và chống ăn mòn cao, đáp ứng tốt các yêu cầu kỹ thuật trong hệ thống đường ống công nghiệp, PCCC và HVAC.

1. Côn thu đồng tâm nối rãnh bằng gang cầu (Ductile Iron – ASTM A536)

Đặc điểm:

Côn thu gang cầu được chế tạo từ vật liệu gang dẻo cao cấp theo tiêu chuẩn ASTM A536, có độ bền kéo và khả năng chịu uốn vượt trội so với gang xám truyền thống. Cấu trúc vật liệu dẻo dai giúp sản phẩm chịu được áp suất và va đập tốt trong quá trình vận hành.

Bề mặt hoàn thiện:

• Sơn đen chống rỉ.
• Sơn epoxy phủ ngoài tăng độ bền.
• Mạ kẽm hoặc kẽm nhúng nóng đối với môi trường ẩm, ven biển.

Ưu điểm:

• Độ bền cơ học cao, chịu áp lực tốt.
• Lắp đặt nhanh với khớp nối rãnh, dễ tháo lắp khi bảo trì.
• Chống ăn mòn hiệu quả, tuổi thọ dài.
• Giá thành hợp lý so với thép đúc hoặc inox.

Ứng dụng:

Côn thu đồng tâm nối rãnh gang cầu thường được dùng trong:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp – thoát nước công nghiệp.
• Hệ thống HVAC (điều hòa không khí, nước lạnh, nước ngưng).
• Các công trình dân dụng, nhà xưởng và khu công nghiệp.

2. Côn thu đồng tâm nối rãnh bằng thép đúc (Cast Steel)

Đặc điểm:

Côn thu bằng thép đúc được sản xuất từ thép carbon hoặc thép hợp kim đúc toàn khối, có khả năng chịu áp lực và nhiệt độ cao hơn so với gang cầu. Sản phẩm thường được sử dụng trong các hệ thống công nghiệp nặng hoặc môi trường có điều kiện khắc nghiệt.

Bề mặt hoàn thiện:

• Sơn epoxy chống ăn mòn.
• Mạ kẽm nhúng nóng để tăng độ bền trong môi trường ẩm hoặc hóa chất nhẹ.
• Có thể phủ sơn chịu nhiệt trong các ứng dụng đặc biệt.

Ưu điểm:

• Chịu áp lực, va đập và nhiệt độ cao vượt trội.
• Độ bền cơ học lớn, phù hợp với hệ thống áp suất cao.
• Tuổi thọ dài, ít hư hỏng, dễ bảo trì.

Ứng dụng:

Côn thu đồng tâm nối rãnh bằng thép đúc thường được sử dụng trong:

• Hệ thống ống công nghiệp áp suất cao.
• Nhà máy năng lượng, dầu khí, hóa chất.
• Các hệ thống HVAC công nghiệp lớn hoặc nhà máy sản xuất nặng.

Côn Thu, Giảm Ống Nối Rãnh Chính Hãng, Giá Tốt

Thép Vinh Phú chuyên cung cấp côn thu đồng tâm, côn thu lệch tâm và giảm ống nối rãnh chính hãng, đạt tiêu chuẩn ASTM, ISO, UL/FM. Sản phẩm của chúng tôi đảm bảo chất lượng cao, độ bền vượt trội và lắp đặt dễ dàng cho hệ thống PCCC, HVAC, cấp thoát nước và công nghiệp.

Với phương châm chất lượng thật – giá trị bền, Thép Vinh Phú mang đến giá cạnh tranh, giao hàng nhanh và dịch vụ hậu mãi tận tâm, giúp khách hàng tối ưu chi phí và hiệu quả vận hành hệ thống.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất
