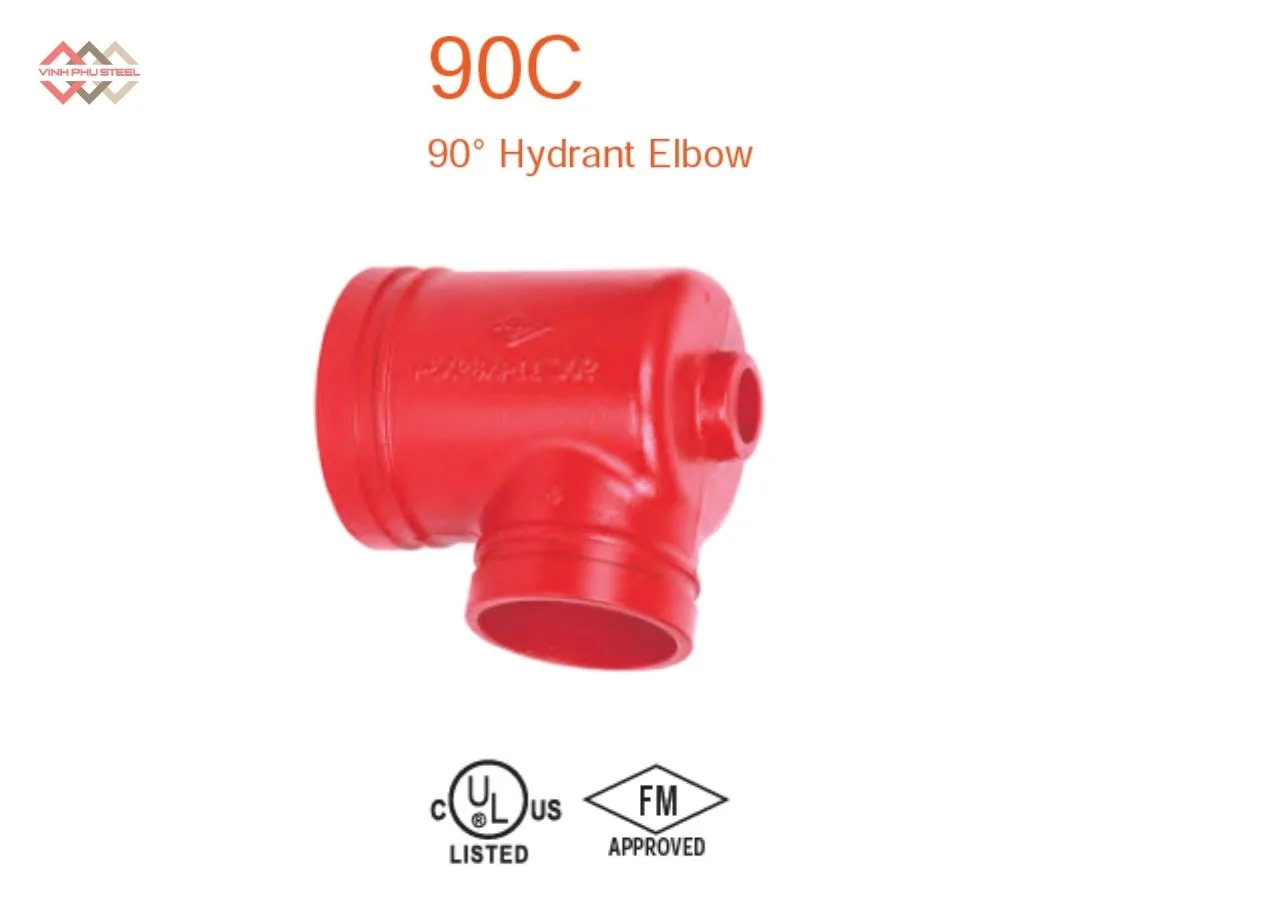

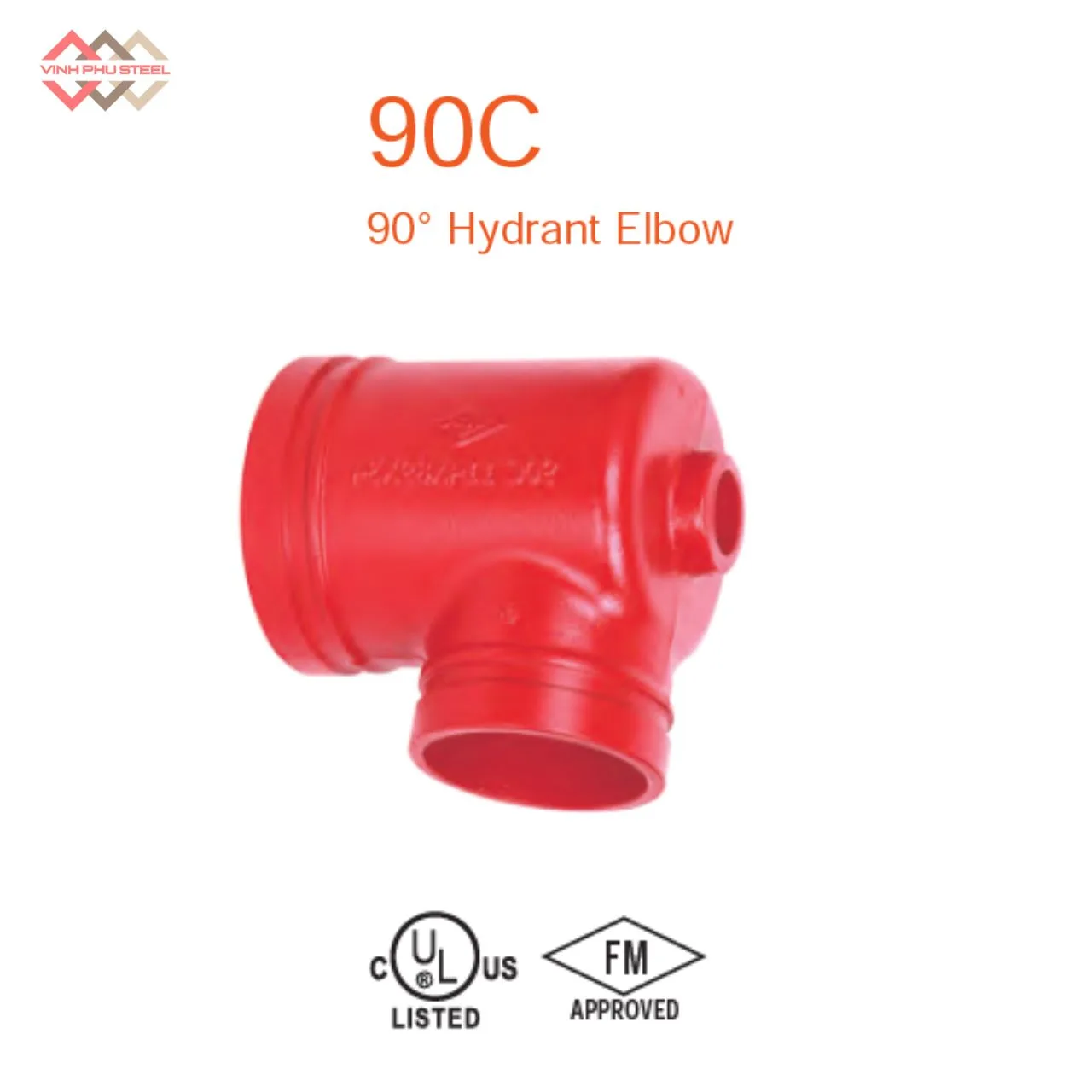

Co Rãnh 90 Độ Trụ Cứu Hỏa MECH – Hydrant Elbow

Mô tả

Trong bất kỳ hệ thống phòng cháy chữa cháy (PCCC) nào, việc đảm bảo dòng chảy nước ổn định, hiệu quả và an toàn là yếu tố then chốt để bảo vệ con người và tài sản. Co Rãnh 90 Độ Trụ Cứu Hỏa MECH – Hydrant Elbow là phụ kiện quan trọng giúp thay đổi hướng dòng nước 90 độ, đồng thời giúp có thể đấu nối các thiết bị phụ trợ hay lấy nước qua nhánh phụ.

Co Rãnh 90 Độ Trụ Cứu Hỏa MECH – Hydrant Elbow

Co rãnh 90 độ trụ cứu hỏa – Hydrant Elbow là phụ kiện được sử dụng để kết nối hai đoạn ống có kích thước khác nhau bằng phương pháp kết nối rãnh, đồng thời giúp đường ống uốn góc 90 để thay đổi hướng dòng chảy của lưu chất. Sản phẩm còn tích hợp một đầu ra ren phụ trên thân.

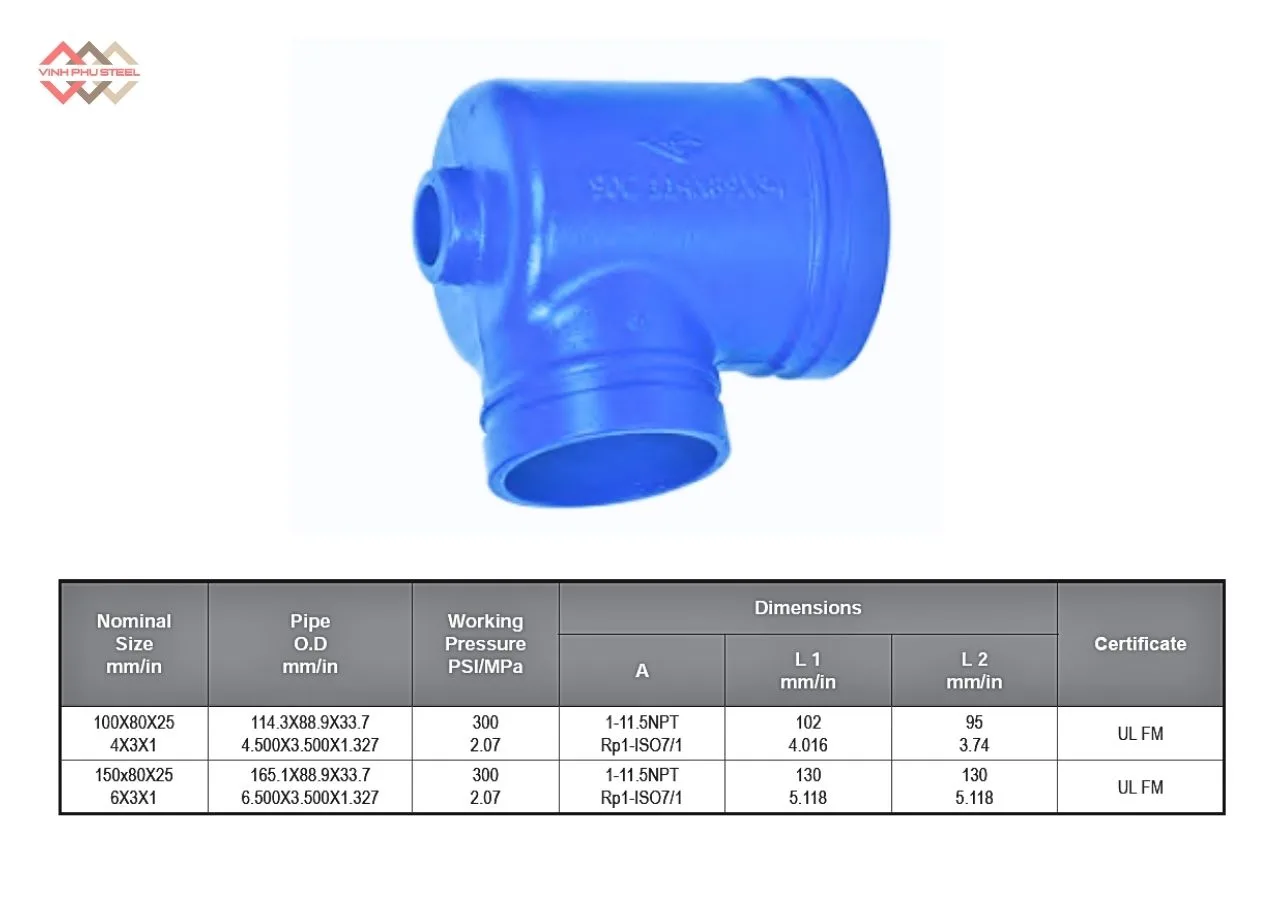

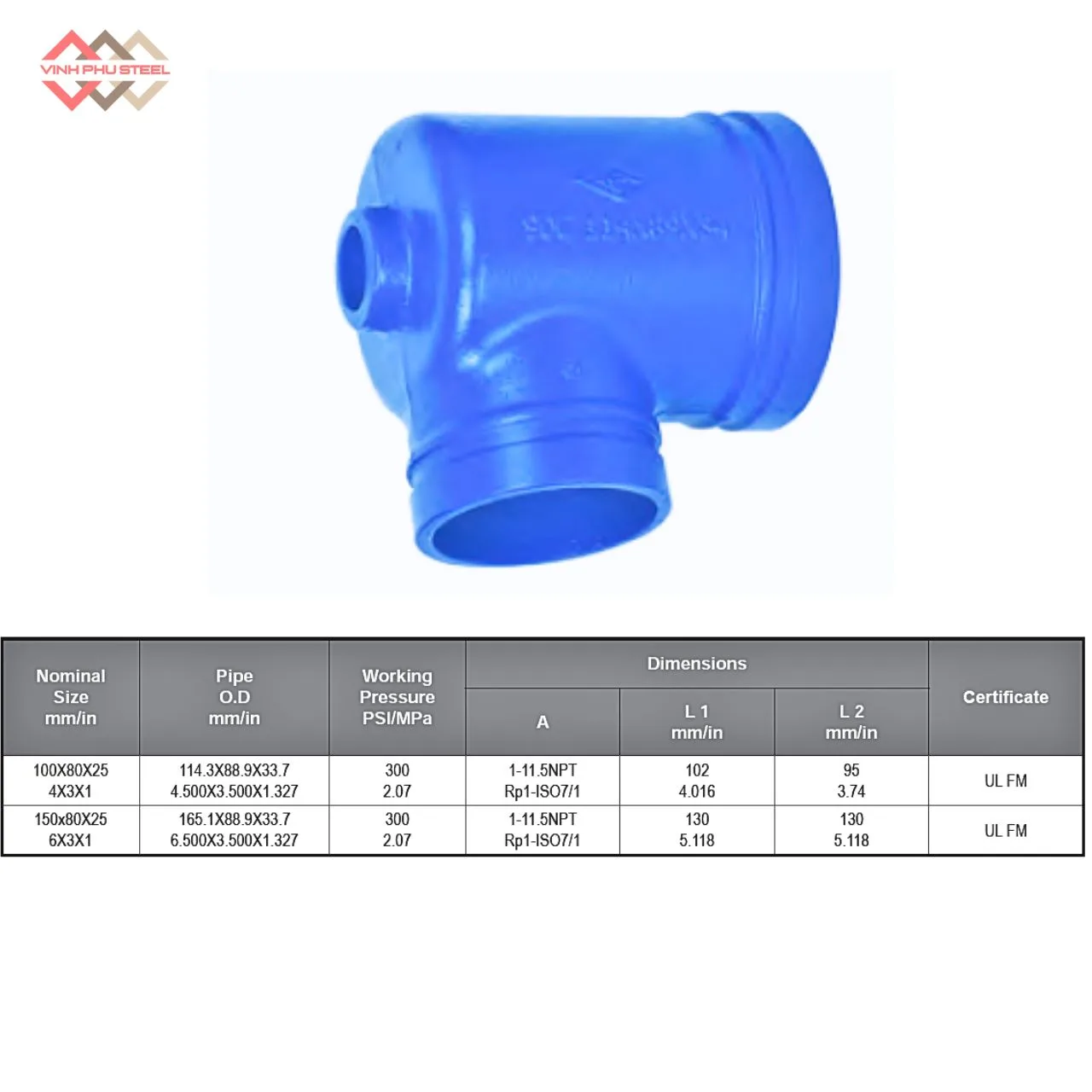

Thông số kỹ thuật Co Rãnh 90 Độ Trụ Cứu Hỏa – Hydrant Elbow

Thông số chính của cút nối rãnh 90 độ Mech:

• Tên sản phẩm: Co, cút nối 90 độ có nhánh phụ
• Dải kích thước DN(vào/ra/phụ,ren): DN(100/80/25) – DN(150/80/25)
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: 2 đầu nối rãnh chính Vào-ra, và đầu ra phụ 1 inch (DN25) nối ren trong
• Áp suất làm việc: 300 PSI.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết 90° Hydrant Elbow từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

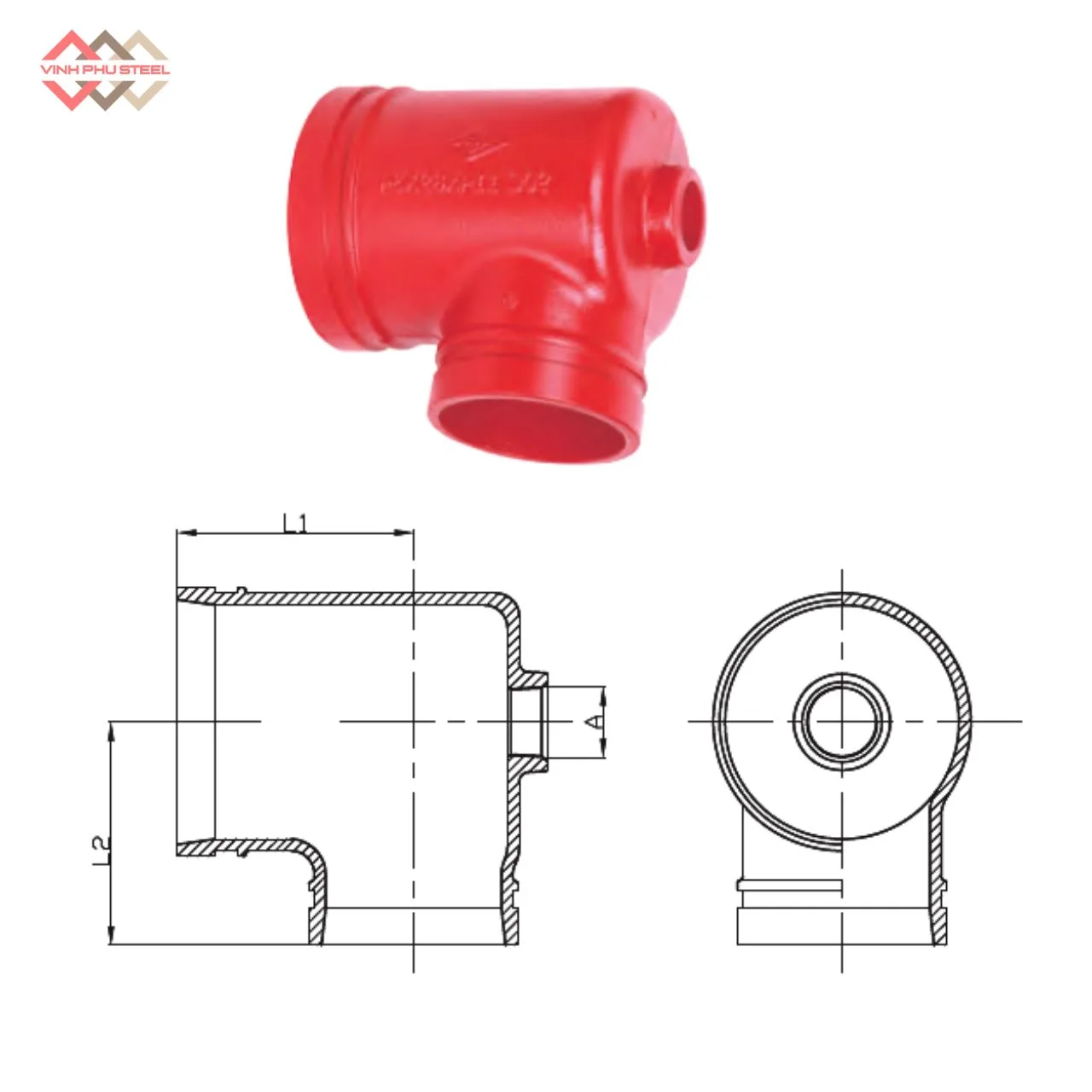

Cấu tạo Co Rãnh 90 Độ Trụ Cứu Hỏa – Hydrant Elbow

Cút Rãnh 90 Độ Trụ Cứu Hỏa – Hydrant Elbow là phụ kiện đường ống được thiết kế tinh gọn nhưng đảm bảo hiệu suất cao, bao gồm các bộ phận chính sau:

1. Thân co rãnh 90°

   • Là phần chính hình chữ L, giúp thay đổi hướng dòng nước 90°.
   • Chế tạo từ thép chất lượng cao, chịu áp lực và nhiệt độ lớn, đảm bảo bền bỉ và an toàn trong hệ thống PCCC.

2. Hai đầu rãnh (Groove)

   • Hai đầu vào-ra nối rãnh, đầu vào lớn hơn đầu ra.
   • Thiết kế rãnh chuẩn, đảm bảo kín nước và chịu lực tốt.

3. Đầu ren phụ 1″

   • Tích hợp trên thân co rãnh, cho phép lắp van, đồng hồ đo áp suất, cảm biến lưu lượng hoặc lấy nước phụ trợ.
   • Tăng tính linh hoạt cho hệ thống mà không làm gián đoạn dòng chảy chính.

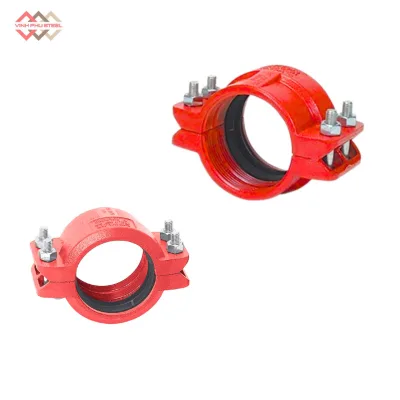

4. Khớp nối rãnh (Coupling)

   • Kết nối co rãnh 90° với đường ống chính, giữ chắc và ổn định toàn bộ hệ thống.
   • Xiết bulông theo thứ tự chéo, đảm bảo kín và không làm biến dạng rãnh.

Ưu điểm của Co Rãnh 90 Độ Trụ Cứu Hỏa – Hydrant Elbow

Co Rãnh 90 Độ Trụ Cứu Hỏa – Hydrant Elbow là phụ kiện quan trọng giúp kết nối đường ống nhanh chóng, bền bỉ và an toàn. Thiết kế rãnh thông minh và đầu ren phụ linh hoạt mang đến hiệu quả tối ưu cho hệ thống PCCC.

1. Kết nối nhanh chóng và dễ dàng

   • Lắp đặt bằng khớp nối rãnh, không cần hàn hay ren phức tạp, tiết kiệm thời gian thi công.

2. Độ bền cao, vận hành ổn định

   • Chất liệu thép chất lượng cao, chịu áp lực và nhiệt độ lớn, đảm bảo trụ cứu hỏa hoạt động bền bỉ trong mọi tình huống.

3. Góc 90° chính xác

   • Thay đổi hướng dòng nước chuẩn xác, phù hợp với bố trí hệ thống đường ống PCCC.

4. Đầu ren phụ linh hoạt 1″ (DN25)

   • Cho phép kết nối thiết bị phụ trợ, đồng hồ đo áp suất hoặc xả nước, tăng tính linh hoạt cho hệ thống.

5. Dễ bảo trì và tháo lắp

   • Thiết kế rãnh giúp tháo lắp nhanh chóng, thuận tiện cho kiểm tra, bảo dưỡng hoặc thay thế.

Ứng dụng của Co Rãnh 90 Độ Trụ Cứu Hỏa – Hydrant Elbow

Co Rãnh 90 Độ Trụ Cứu Hỏa – Hydrant Elbow là phụ kiện quan trọng trong hệ thống cấp nước và phòng cháy chữa cháy, giúp thay đổi hướng dòng nước 90 độ một cách chính xác, đảm bảo hiệu suất và an toàn vận hành. Sản phẩm được sử dụng rộng rãi trong nhiều ứng dụng:

1. Hệ thống trụ cứu hỏa

   • Kết nối trực tiếp trụ cứu hỏa với đường ống chính, đảm bảo dòng nước ổn định và áp lực đồng đều.
   • Thay đổi hướng dòng nước 90 độ mà không làm giảm lưu lượng, giúp trụ cứu hỏa hoạt động hiệu quả ngay cả trong các trường hợp khẩn cấp.

2. Hệ thống phòng cháy chữa cháy (PCCC) công nghiệp và dân dụng

   • Sử dụng trong các tòa nhà cao tầng, khu công nghiệp, nhà xưởng, kho bãi và các công trình dân dụng.
   • Đảm bảo đường ống PCCC vận hành bền bỉ, dễ bảo trì và nâng cấp mà không cần tháo gỡ toàn bộ hệ thống.

3. Kết nối thiết bị phụ trợ

   • Đầu ren phụ 1 inch (ren trong) tích hợp trên thân co rãnh cho phép lắp van, đồng hồ đo áp suất, cảm biến lưu lượng hoặc lấy nước phụ trợ mà không ảnh hưởng đến dòng chảy chính.
   • Tăng tính linh hoạt cho hệ thống, cho phép kiểm tra, xả nước hoặc kết nối thiết bị giám sát nhanh chóng.

4. Hệ thống cấp nước tổng thể

   • Thích hợp cho các hệ thống đường ống cần thay đổi hướng dòng nước hoặc kết nối các đoạn ống khác kích thước.
   • Giúp tối ưu hóa bố trí đường ống, giảm áp lực dòng chảy không đồng đều và hạn chế rò rỉ.

5. Ứng dụng đặc thù

   • Dùng trong các hệ thống thủy lợi, cấp nước công nghiệp, hoặc các dự án có yêu cầu kỹ thuật cao về kết nối nhanh, tháo lắp dễ dàng và bảo trì định kỳ.

Hướng dẫn lắp đặt Co Rãnh 90 Độ Trụ Cứu Hỏa – Hydrant Elbow

Việc lắp đặt Cút Rãnh 90 Độ Trụ Cứu Hỏa đúng cách giúp hệ thống PCCC vận hành ổn định, an toàn và dễ bảo trì. Các bước thực hiện như sau:

1. Chuẩn bị phụ kiện và dụng cụ

• Phụ kiện:
  • Co rãnh 90° trụ cứu hỏa
  • Khớp nối rãnh (Grooved Coupling)
  • Gioăng cao su chuẩn kích thước
• Dụng cụ hỗ trợ:
  • Cờ lê hoặc mỏ lết để xiết bulông
  • Thước và bút đánh dấu vị trí
  • Khăn sạch hoặc bàn chải vệ sinh bề mặt rãnh và đầu ống
  • Giá đỡ hoặc kẹp tạm thời

2. Kiểm tra và làm sạch phụ kiện

• Kiểm tra co rãnh và khớp nối không bị biến dạng, nứt hoặc hư hỏng.
• Vệ sinh sạch rãnh và đầu ống, loại bỏ bụi, cặn bẩn hoặc dầu mỡ.

3. Xác định vị trí lắp đặt

• Dựa theo bản vẽ hệ thống, đánh dấu vị trí lắp co rãnh 90°.
• Căn chỉnh hướng dòng nước chính xác để đảm bảo vận hành hiệu quả và tránh áp lực bất thường.

4. Lắp khớp nối rãnh

• Đặt khớp nối rãnh lên đầu ống, lồng co rãnh 90° vào đúng vị trí.
• Đảm bảo gioăng cao su nằm đúng vị trí để kín khít.
• Xiết bulông theo thứ tự chéo, vừa đủ lực, tránh làm biến dạng rãnh hoặc co rãnh.
• Đầu nối phụ có kích thước ống DN25, nối với đường ống có ren ngoài, nếu chưa sử dụng cần chuẩn bị nắp bịt.

5. Cố định hệ thống

• Sử dụng giá đỡ hoặc kẹp ống để cố định vị trí, tránh rung lắc trong quá trình vận hành.
• Kiểm tra toàn bộ kết nối trước khi chạy thử.

6. Kiểm tra vận hành

• Mở thử dòng nước để kiểm tra áp lực, hướng dòng và độ kín khít.
• Điều chỉnh hoặc xiết lại bulông nếu phát hiện rò rỉ hoặc lệch hướng dòng.

7. Bảo trì định kỳ

• Kiểm tra định kỳ bulông, khớp nối và gioăng cao su để đảm bảo hệ thống luôn hoạt động ổn định.
• Thay phụ kiện hư hỏng kịp thời để tránh sự cố.

Các vấn đề thường gặp và biện pháp khắc phục

Trong quá trình lắp đặt và vận hành, ngay cả các phụ kiện chất lượng cao như Cút Rãnh 90 Trụ Cứu Hỏa cũng có thể gặp một số vấn đề. Nhận biết sớm và áp dụng biện pháp đúng cách sẽ giúp hệ thống hoạt động ổn định, bền bỉ và an toàn:

1. Rò rỉ tại khớp nối
   • Nguyên nhân: bulông xiết chưa đều, rãnh bẩn, gioăng cao su không đúng kích thước hoặc hư hỏng.
   • Biện pháp: vệ sinh rãnh và bề mặt ống, thay gioăng đúng kích thước, xiết bulông theo thứ tự chéo vừa đủ lực.

2. Co rãnh lệch hướng dòng chảy

   • Nguyên nhân: căn chỉnh vị trí sai, thiếu đánh dấu hướng dòng chảy trước khi xiết bulông.
   • Biện pháp: căn chỉnh co rãnh theo bản vẽ thiết kế, đánh dấu vị trí trước khi cố định.

3. Khớp nối bị lỏng sau thời gian sử dụng

   • Nguyên nhân: rung lắc hệ thống, áp lực nước thay đổi, xiết bulông chưa đủ lực.
   • Biện pháp: xiết lại bulông định kỳ, sử dụng giá đỡ hoặc kẹp ống để cố định vị trí.

4. Gioăng cao su bị mòn hoặc hư hỏng

   • Nguyên nhân: sử dụng lâu dài, áp lực cao, hóa chất ăn mòn.
   • Biện pháp: thay gioăng định kỳ, chọn loại chịu nhiệt và chịu hóa chất nếu cần.

5. Rãnh hoặc co rãnh bị biến dạng

   • Nguyên nhân: xiết bulông quá mạnh, va chạm trong quá trình lắp đặt hoặc bảo trì.
   • Biện pháp: kiểm tra kỹ lưỡng trước khi lắp, xiết bulông đúng lực, tránh dùng búa hoặc công cụ mạnh.

6. Tắc nghẽn hoặc dòng chảy không ổn định

   • Nguyên nhân: cặn bẩn, rác trong đường ống hoặc lắp đặt không thẳng trục.
   • Biện pháp: vệ sinh đường ống trước khi lắp, kiểm tra dòng chảy sau khi lắp đặt, định kỳ xả rửa hệ thống.

Phân loại Co rãnh 90 trụ cưu hỏa MECH

Cut Rãnh 90 Độ Trụ Cứu Hỏa – Hydrant Elbow sản xuất với 2 phiên bản chính; từ vật liệu gang cầu (hay gang dẻo) và thép đúc. Dưới đây là phần giới thiệu thông tin chi tiết về hai loại vật liệu của, giúp người sử dụng hiểu rõ đặc tính, ưu nhược điểm và ứng dụng:

1. Co Rãnh 90 Độ Trụ Cứu Hỏa – Gang cầu (Ductile Iron)

Gang cầu là loại gang được bổ sung các nguyên tố làm tăng độ dẻo và chịu lực, giúp vật liệu bền hơn, không giòn như gang truyền thống.

Đặc điểm nổi bật:

• Độ bền cao và dẻo dai: Khả năng chịu áp lực và va đập tốt, ít nứt gãy.
• Chống ăn mòn tốt: Tự tạo lớp oxit bảo vệ bề mặt, phù hợp với môi trường ẩm ướt, đường ống tiếp xúc nước thường xuyên.
• Tuổi thọ dài: Có thể sử dụng lên tới hàng chục năm, bền bỉ theo thời gian.
• Khó hàn: Cần thiết bị và kỹ thuật chuyên dụng nếu muốn hàn sửa chữa.

Ứng dụng:

• Hệ thống trụ cứu hỏa, đường ống cấp nước, công trình dân dụng và công nghiệp.
• Những nơi cần độ bền cao, chống ăn mòn và tuổi thọ lâu dài.

2. Co Rãnh 90 Độ Trụ Cứu Hỏa – Thép đúc (Cast Steel)

Thép đúc là loại thép được đúc nguyên khối theo hình dạng cần thiết, có khả năng chịu lực và chịu nhiệt tốt, nhưng độ dẻo không bằng gang cầu.

Đặc điểm nổi bật:

• Khả năng hàn tốt: Dễ dàng hàn, sửa chữa hoặc nối thêm khi cần.
• Chịu nhiệt tốt: Phù hợp với môi trường có nhiệt độ cao hoặc thay đổi nhiệt độ.
• Dễ bị gỉ sét: Nếu không phủ lớp chống ăn mòn hoặc bảo vệ đúng cách, thép đúc dễ bị oxy hóa.
• Chi phí thấp hơn gang cầu: Tuy nhiên, độ bền và khả năng chống ăn mòn kém hơn, cần bảo dưỡng định kỳ.

Ứng dụng:

• Hệ thống cấp nước, PCCC, công trình có yêu cầu hàn hoặc sửa chữa thường xuyên.
• Những nơi có ngân sách hạn chế hoặc không yêu cầu tuổi thọ quá cao.

Co Rãnh 90 Độ Trụ Cứu Hỏa – Hydrant Elbow Giá Tốt Nhất

Thép Vinh Phú là nhà phân phối chính thức các sản phẩm phụ kiện đường ống MECH tại Việt Nam, chuyên cung cấp các loại Cút Rãnh 90 Độ Trụ Cứu Hỏa chất lượng cao, đáp ứng tiêu chuẩn UL/FM và các chứng chỉ quốc tế. Công ty cam kết mang đến sản phẩm chính hãng, giá cả cạnh tranh và dịch vụ khách hàng chuyên nghiệp.

Lý do nên chọn Thép Vinh Phú

• Sản phẩm chính hãng: Đảm bảo chất lượng và độ bền cao, phù hợp với các hệ thống PCCC và cấp thoát nước.
• Giá cả cạnh tranh: Cung cấp giá tốt nhất thị trường, giúp tiết kiệm chi phí cho công trình.
• Dịch vụ chuyên nghiệp: Hỗ trợ tư vấn kỹ thuật, giao hàng nhanh chóng và bảo hành đầy đủ.
• Đội ngũ kỹ thuật: Sẵn sàng hỗ trợ lắp đặt và bảo trì, đảm bảo hệ thống hoạt động ổn định.

Để nhận Cút Rãnh 90 Độ Trụ Cứu Hỏa chính xác cho từng kích cỡ và số lượng, bạn vui lòng liên hệ
