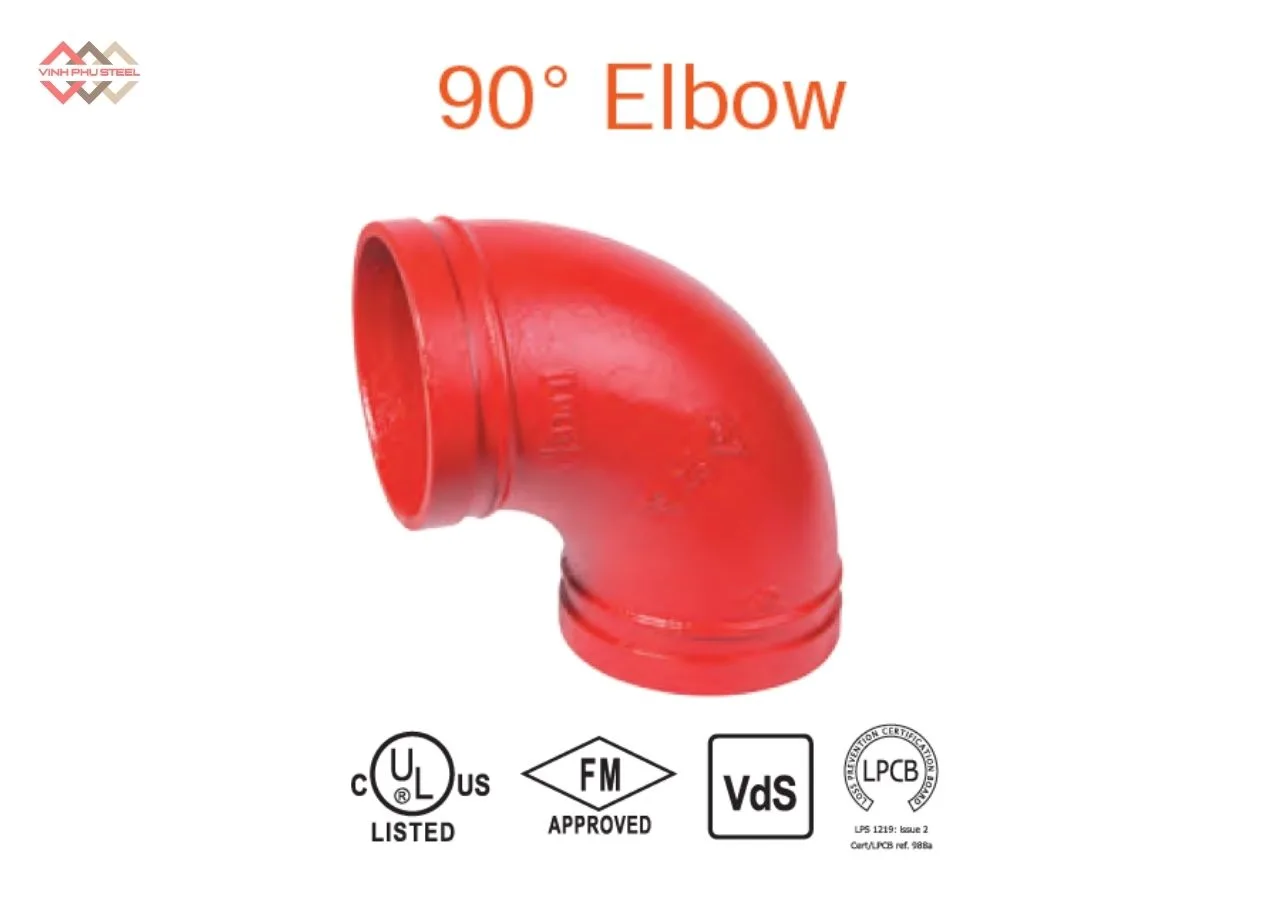

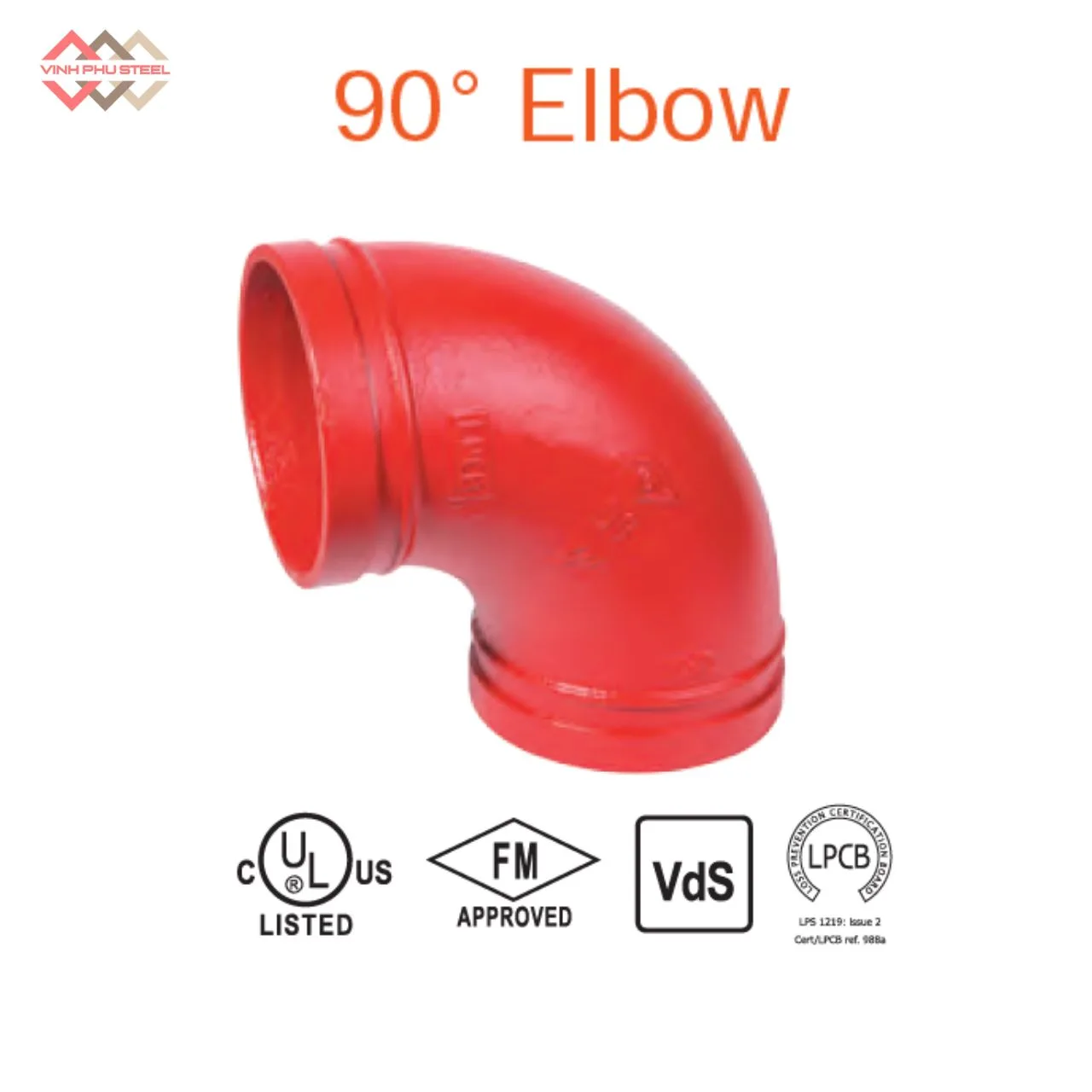

Co Rãnh 90 Độ MECH
Co Rãnh 90 Độ MECH Nhập Khẩu Chính Ngạch, Giá Tốt
- CÔNG TY CỔ PHẦN THÉP VINH PHÚ

Trong mọi hệ thống đường ống và PCCC, việc lựa chọn khớp nối chất lượng đóng vai trò then chốt để đảm bảo hiệu suất và độ bền lâu dài. Co rãnh 90 độ MECH ra đời nhằm đáp ứng nhu cầu kết nối ống một cách linh hoạt, an toàn và nhanh chóng. Sản phẩm không chỉ giúp thay đổi hướng dòng chảy hiệu quả mà còn tối ưu hóa khả năng chịu áp lực và chống rò rỉ, mang lại giải pháp toàn diện cho các hệ thống PCCC, nước, HVAC và nhiều ứng dụng kỹ thuật khác.

Với thiết kế chính xác, vật liệu bền bỉ và tiêu chuẩn chất lượng quốc tế, Cút rãnh 90 độ MECH là lựa chọn lý tưởng để nâng cấp hệ thống ống của bạn, tiết kiệm thời gian lắp đặt và bảo trì.

Co rãnh 90 độ MECH còn gọi là cút rãnh 90 độ MECH, là một loại khớp nối rãnh chuyên dụng được thiết kế để kết nối hai đoạn ống theo góc 90 độ, giúp thay đổi hướng dòng chảy trong hệ thống ống một cách nhanh chóng và hiệu quả. Sản phẩm thường được ứng dụng trong các hệ thống:

PCCC (phòng cháy chữa cháy)
Cấp thoát nước
Hệ thống HVAC (sưởi, thông gió, điều hòa)
Các công trình công nghiệp khác

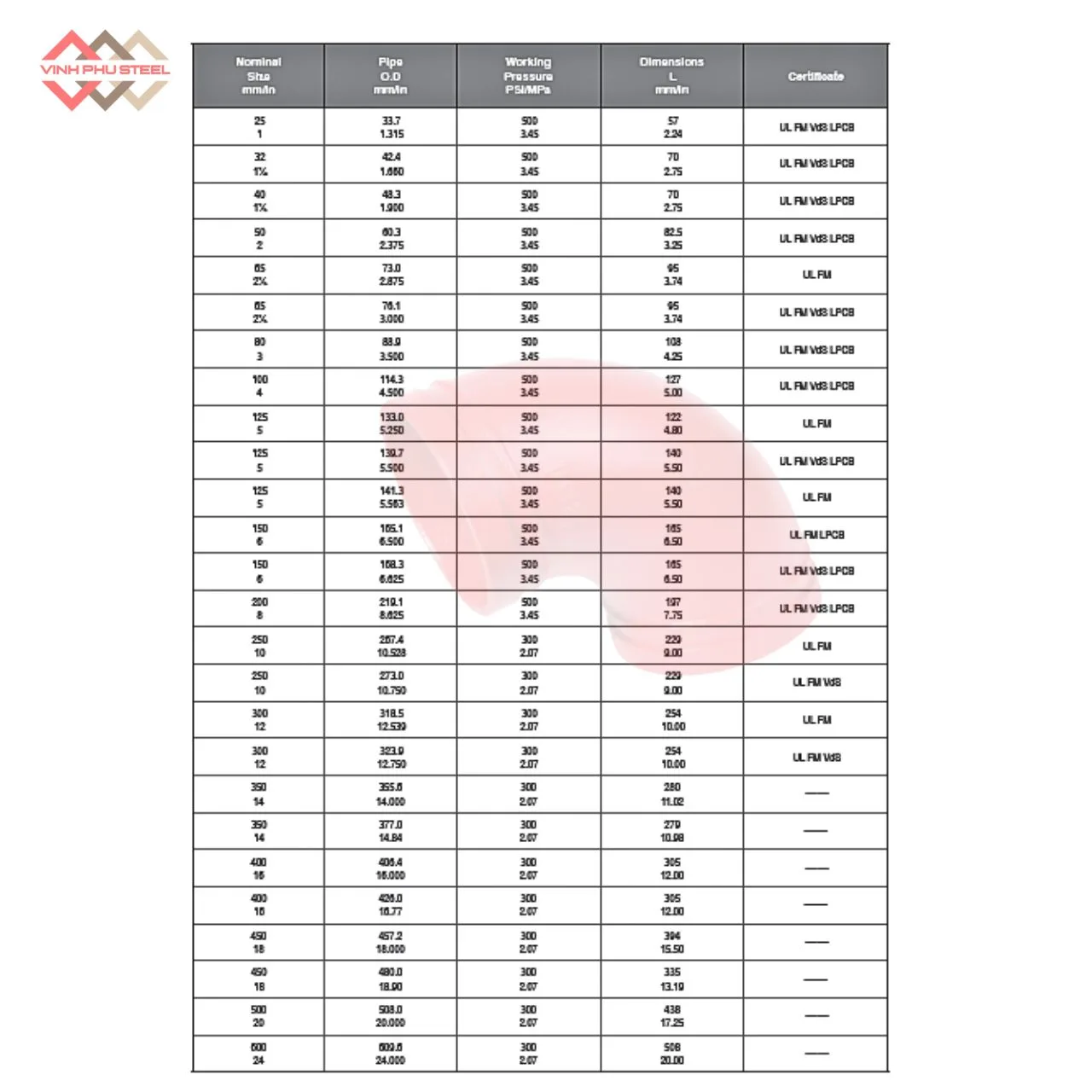

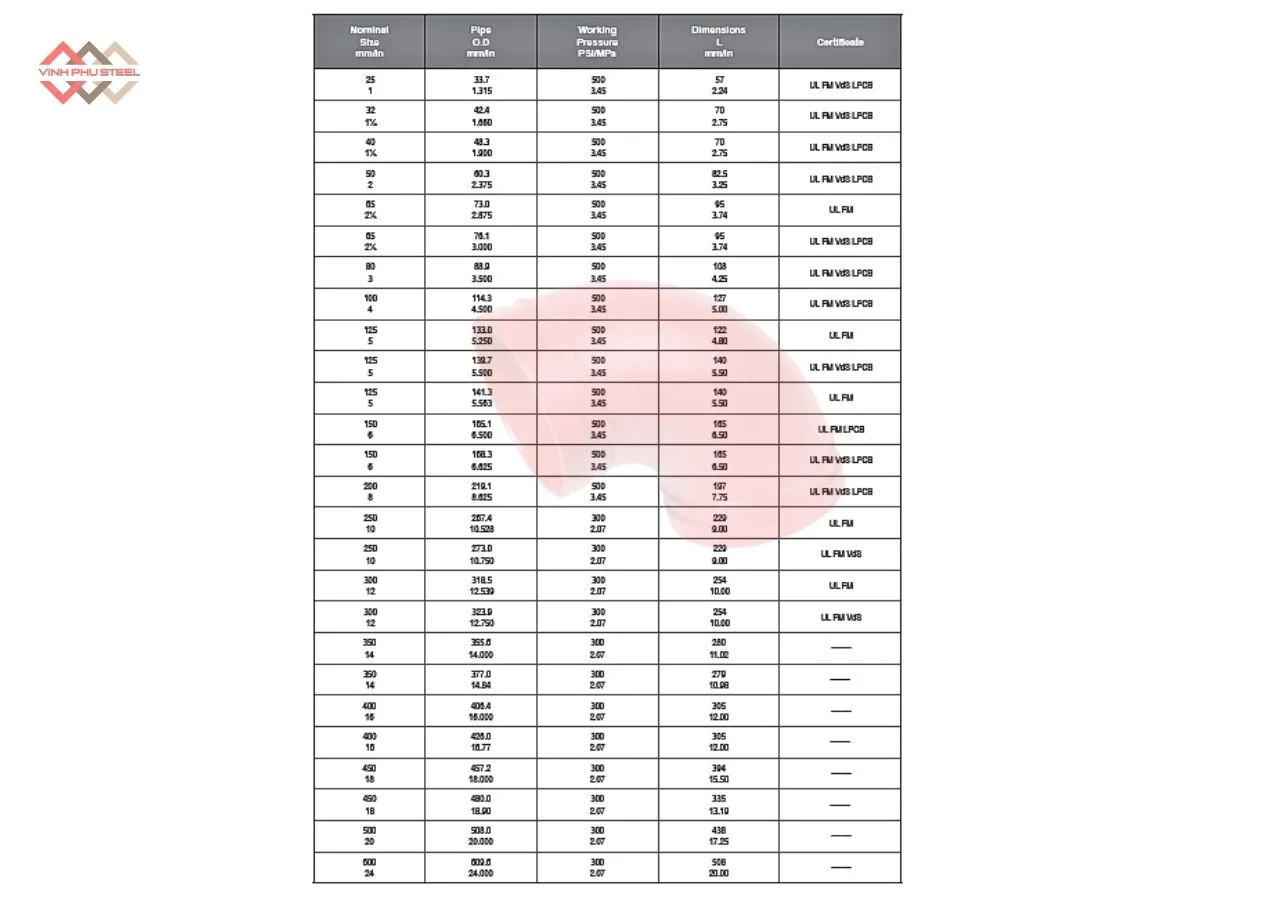

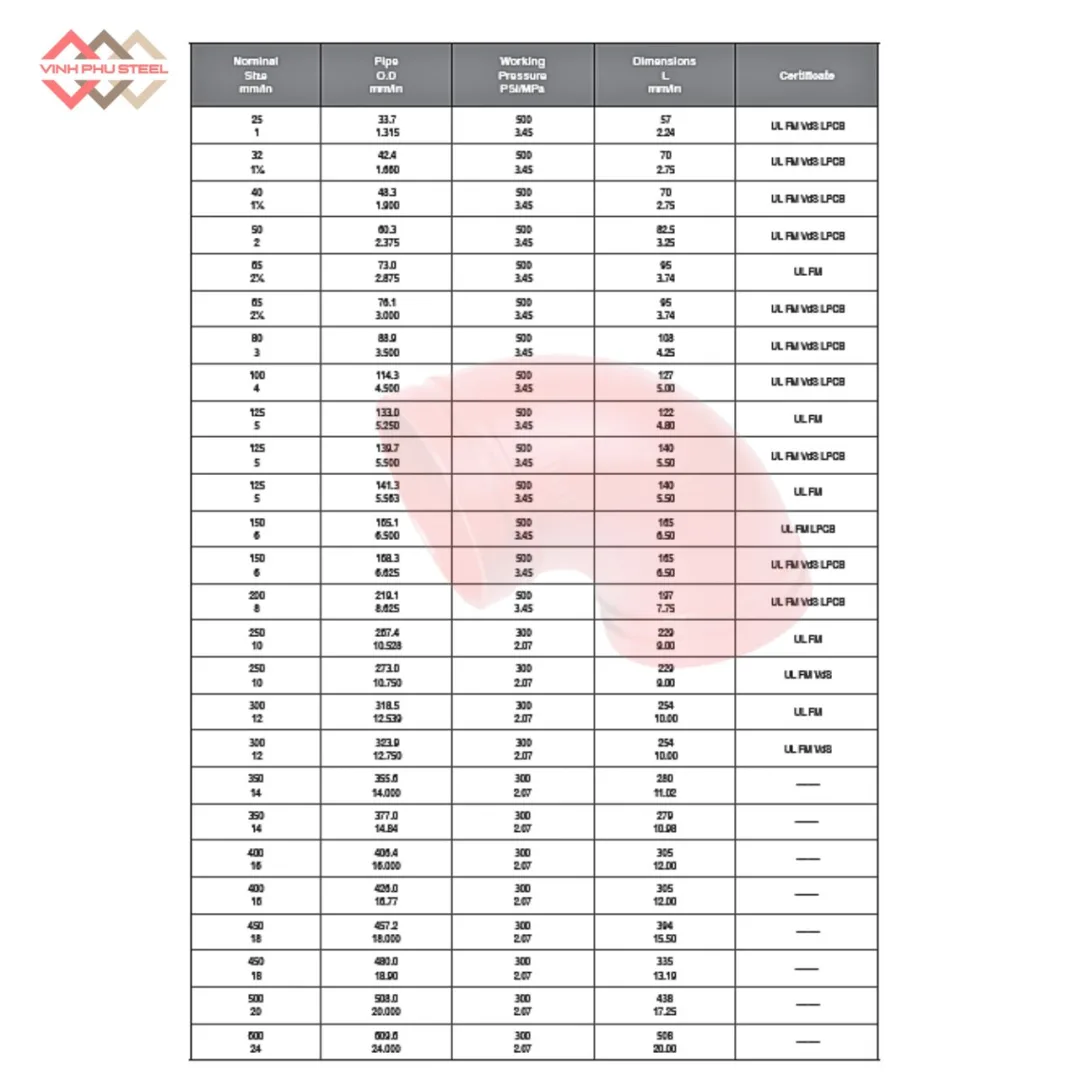

Thông số kỹ thuật Co rãnh 90 độ MECH

Thông số chính của cút nối rãnh 90 độ Mech:

Tên sản phẩm: Co, cút nối 90 độ
Dải kích thước: Từ DN25 đến DN600
Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
Kiểu liên kết: Nối rãnh, 2 đầu rãnh đồng cỡ.
Áp suất làm việc: 300 – 500 PSI.
Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

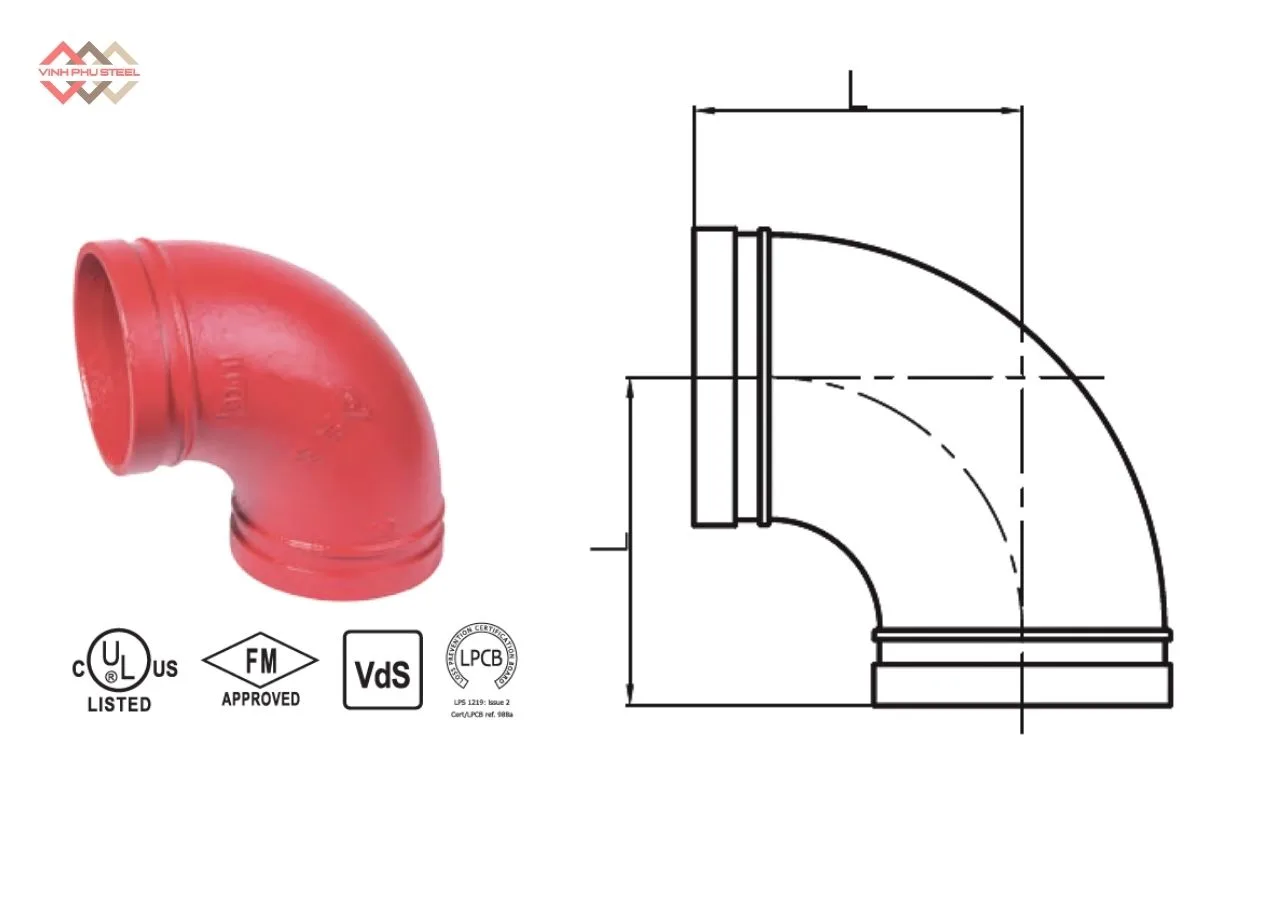

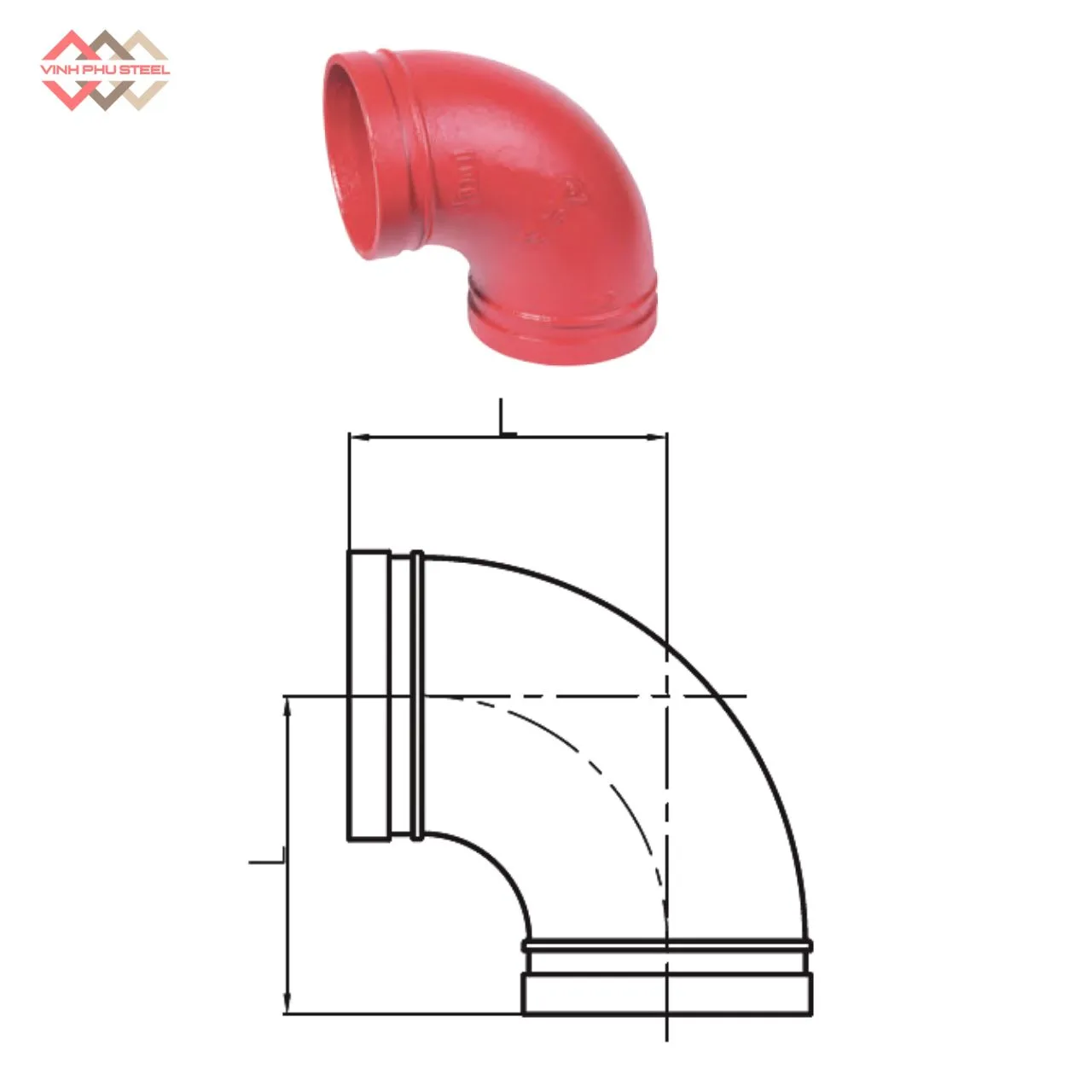

Cấu tạo Co rãnh 90 độ MECH

Cút rãnh 90 độ MECH là phụ kiện quan trọng trong hệ thống ống, giúp thay đổi hướng dòng chảy 90° nhanh chóng và hiệu quả. Sản phẩm được thiết kế khoa học, gồm các bộ phận chính

Thân co:
- Là phần chính hình chữ L, chịu áp lực dòng chảy, thường được chế tạo từ gang, thép chất lượng cao, đảm bảo độ bền và khả năng chống ăn mòn.
Rãnh nối tiêu chuẩn:
- Hai đầu của co được khoét rãnh chuẩn, giúp kết nối dễ dàng với các đoạn ống hoặc phụ kiện khác mà không cần hàn, mang lại sự linh hoạt trong lắp đặt hệ thống.
- Hai đầu rãnh nối dành cho 2 ống có cùng kích thước.

Ưu điểm của Co rãnh 90 độ

Co rãnh 90 độ giúp kết nối đường ống nhanh chóng, bền bỉ và dễ bảo trì, tối ưu hiệu suất cho hệ thống đường ống.

Lắp đặt nhanh, tiết kiệm thời gian
- Thiết kế rãnh thông minh cho phép kết nối bằng khớp nối rãnh, không cần hàn hay ren phức tạp, giúp thi công hệ thống đường ống, PCCC hiệu quả.
Độ bền cao, an toàn tuyệt đối
- Sản phẩm làm từ thép chất lượng cao, chịu áp lực và nhiệt độ lớn, đảm bảo trụ cứu hỏa hoạt động ổn định trong mọi tình huống.
Góc 90 độ chuẩn xác
- Thay đổi hướng dòng nước chính xác, phù hợp với mọi bố trí đường ống trong hệ thống phòng cháy chữa cháy.
Dễ bảo trì và tháo lắp
- Hệ thống rãnh giúp tháo lắp nhanh chóng, thuận tiện cho việc kiểm tra, bảo dưỡng hoặc thay thế mà không cần cắt hàn.

Ứng dụng của Co rãnh 90 độ MECH

Co rãnh 90 độ MECH là phụ kiện quan trọng trong hệ thống ống, được thiết kế để thay đổi hướng dòng chảy 90° một cách nhanh chóng, an toàn và hiệu quả. Nhờ thiết kế rãnh tiêu chuẩn và vật liệu chất lượng, sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng, cụ thể:

Hệ thống phòng cháy chữa cháy (PCCC):
- Co rãnh 90 độ MECH được sử dụng trong đường ống dẫn nước chữa cháy, giúp chuyển hướng dòng nước đến các vị trí cần thiết.
- Thiết kế rãnh nối nhanh giúp lắp đặt hệ thống PCCC dễ dàng và bảo trì thuận tiện, giảm thời gian thi công.
Hệ thống cấp thoát nước dân dụng và công nghiệp:
- Sản phẩm thích hợp để kết nối ống nước sạch, ống thoát nước thải theo các góc 90°, đảm bảo dòng chảy ổn định và hạn chế tắc nghẽn.
- Gioăng đệm kín khít giúp ngăn rò rỉ nước, tăng tuổi thọ của hệ thống.
Hệ thống HVAC (Heating – Ventilation – Air Conditioning):
- Co rãnh 90 độ MECH được dùng trong đường ống điều hòa, thông gió và sưởi ấm, giúp thay đổi hướng khí lưu thông hiệu quả.
- Thiết kế rãnh tiêu chuẩn giúp lắp đặt nhanh chóng mà không cần hàn, tiết kiệm thời gian và chi phí.
Các ứng dụng công nghiệp khác:
- Sản phẩm còn được sử dụng trong hệ thống dẫn khí nén, hơi, dầu và các chất lỏng kỹ thuật trong nhà máy, xí nghiệp.
- Nhờ khả năng chịu áp lực và chống ăn mòn, co rãnh 90 độ MECH đảm bảo vận hành ổn định trong môi trường công nghiệp khắc nghiệt.

Hướng dẫn lắp đặt Co rãnh 90 độ MECH

Việc lắp đặt co rãnh 90 độ đúng cách giúp hệ thống đường ống vận hành ổn định, đảm bảo dòng chảy chính xác, bền bỉ và dễ bảo trì trong quá trình sử dụng.

1. Chuẩn bị phụ kiện và dụng cụ

Trước khi lắp đặt, bạn cần chuẩn bị đầy đủ:

Phụ kiện chính:
- Co rãnh 90 độ (Grooved Elbow 90°)
- Khớp nối rãnh (Grooved Coupling)
Dụng cụ hỗ trợ:
- Cờ lê hoặc mỏ lết để siết bulông
- Thước, bút đánh dấu vị trí
- Khăn sạch hoặc bàn chải để vệ sinh bề mặt rãnh và ống
- Giá đỡ hoặc kẹp ống tạm thời

2. Kiểm tra và làm sạch phụ kiện

Kiểm tra co rãnh 90 độ và khớp nối rãnh không bị méo, nứt hay hư hỏng.
Vệ sinh sạch rãnh và đầu ống, loại bỏ bụi, cặn bẩn, dầu mỡ để đảm bảo kết nối kín và chắc.

3. Xác định vị trí lắp đặt

Dựa vào bản vẽ hệ thống, đánh dấu vị trí lắp co rãnh 90 độ.
Căn chỉnh hướng dòng chảy chính xác, tránh đặt lệch gây áp lực không đều lên ống.

4. Lắp khớp nối rãnh

Đặt khớp nối rãnh lên đầu ống, lồng co rãnh 90 độ vào đúng vị trí.
Đảm bảo khớp nằm đúng rãnh, đều và chắc chắn.
Xiết bulông theo thứ tự chéo, không xiết quá mạnh để tránh biến dạng rãnh hoặc co rãnh.

5. Cố định hệ thống

Sử dụng giá đỡ hoặc kẹp ống để cố định hệ thống, tránh rung lắc trong quá trình vận hành.
Kiểm tra lại vị trí và độ chắc của toàn bộ kết nối trước khi chạy thử.

6. Kiểm tra vận hành

Mở dòng nước thử để kiểm tra độ kín và hướng dòng chảy.
Nếu phát hiện rò rỉ, xiết lại bulông khớp nối hoặc điều chỉnh vị trí co rãnh.
Sau khi đảm bảo vận hành ổn định, hệ thống sẵn sàng đưa vào sử dụng.

Các vấn đề thường gặp với Co rãnh 90 độ và cách khắc phục

Trong quá trình lắp đặt và vận hành hệ thống đường ống, ngay cả những phụ kiện chất lượng cao như co rãnh 90 độ cũng có thể gặp một số vấn đề. Nhận biết sớm và khắc phục đúng cách giúp hệ thống vận hành ổn định, an toàn và kéo dài tuổi thọ.

Rò rỉ tại khớp nối
- Nguyên nhân: bulông xiết chưa đều, rãnh bẩn hoặc biến dạng, gioăng cao su không đúng kích thước.
- Cách khắc phục: vệ sinh sạch rãnh và bề mặt ống, kiểm tra và thay gioăng đúng kích thước, xiết bulông theo thứ tự chéo với lực vừa đủ.
Co rãnh lệch hướng dòng chảy
- Nguyên nhân: căn chỉnh vị trí không chính xác, thiếu đánh dấu hướng dòng.
- Cách khắc phục: căn chỉnh đúng hướng theo bản vẽ, đánh dấu vị trí trước khi xiết bulông.
Khớp nối bị lỏng sau một thời gian sử dụng
- Nguyên nhân: rung lắc đường ống, áp lực thay đổi, bulông chưa đủ lực.
- Cách khắc phục: xiết lại bulông định kỳ, sử dụng giá đỡ hoặc kẹp ống để cố định.
Gioăng cao su bị mòn hoặc hư hỏng
- Nguyên nhân: sử dụng lâu dài, áp lực cao, hóa chất ăn mòn.
- Cách khắc phục: thay gioăng định kỳ, chọn loại chịu nhiệt và chịu hóa chất nếu cần.
Rãnh hoặc co rãnh bị biến dạng
- Nguyên nhân: xiết quá mạnh, va chạm khi lắp đặt hoặc bảo trì.
- Cách khắc phục: kiểm tra kỹ trước khi lắp, xiết bulông đúng lực, tránh dùng búa hoặc công cụ mạnh.

Phân loại Cút nối rãnh 90 độ MECH và ưu nhược điểm

Cút nối rãnh 90 độ MECH (hay co rãnh 90 độ) là phụ kiện quan trọng trong hệ thống ống, giúp thay đổi hướng dòng chảy 90° nhanh chóng, linh hoạt và an toàn. Tùy theo vật liệu chế tạo, cút rãnh 90 độ được chia thành gang cầu và thép đúc, mỗi loại có ưu nhược điểm riêng:

1. Cút rãnh 90 độ gang cầu

Chất liệu: Đúc từ gang cầu (ductile iron), có độ dẻo cao, khả năng chịu lực tốt hơn gang xám.

Ưu điểm:

Chống ăn mòn, chống oxi hóa tốt, phù hợp với hệ thống cấp thoát nước, PCCC, HVAC.
Khả năng chịu áp lực vừa phải, thông thường PN10 – PN16, phù hợp với hầu hết hệ thống dân dụng và công nghiệp nhẹ.
Lắp đặt nhanh chóng nhờ rãnh nối tiêu chuẩn, giảm thời gian thi công và bảo trì.
Chi phí hợp lý, phổ biến trên thị trường.

Nhược điểm:

Không chịu được nhiệt độ hoặc áp lực quá cao.
Không thích hợp cho hệ thống dẫn dầu, hơi hoặc hóa chất ăn mòn mạnh.

2. Cút rãnh 90 độ thép đúc

Chất liệu: Đúc từ thép carbon hoặc thép hợp kim, nguyên khối, chịu áp lực và nhiệt độ cao.

Ưu điểm:

Chịu áp lực và va đập mạnh, phù hợp cho hệ thống dầu, khí, hơi, hóa chất kỹ thuật.
Bền bỉ trong môi trường công nghiệp khắc nghiệt, chống mài mòn tốt.
Thiết kế rãnh nối tiêu chuẩn giúp lắp đặt nhanh, kết nối linh hoạt.

Nhược điểm:

Chi phí cao hơn so với gang cầu.
Trọng lượng nặng hơn, cần hỗ trợ khi lắp đặt và bảo trì.

Gợi ý lựa chọn sản phẩm

Chọn cút rãnh 90 độ gang cầu nếu hệ thống của bạn là nước sạch, nước thải, PCCC, HVAC, với áp lực vừa phải và chi phí tối ưu.
Chọn cút rãnh 90 độ thép đúc nếu hệ thống là dẫn dầu, hơi, khí nén hoặc hóa chất, yêu cầu chịu áp lực cao, nhiệt độ cao và môi trường khắc nghiệt.

Việc lựa chọn đúng loại cút rãnh 90 độ không chỉ đảm bảo hiệu suất vận hành, mà còn tăng tuổi thọ, an toàn và tiết kiệm chi phí bảo trì cho toàn bộ hệ thống ống.
