Co Nối Rãnh 45 Độ Mỏng MECH – Cút Nối 45 Độ Slim Type

Mô tả

Trong hệ thống đường ống, mỗi chi tiết nhỏ đều đóng vai trò quan trọng trong việc đảm bảo lưu lượng và an toàn vận hành. Co nối rãnh 45 độ mỏng là một trong những phụ kiện không thể thiếu, giúp thay đổi hướng dòng chảy ở góc 45 độ một cách linh hoạt, đồng thời giữ được độ kín khít và ổn định của toàn hệ thống.

Bài viết này được thực hiện nhằm giúp bạn hiểu rõ hơn về cấu tạo, ưu điểm, ứng dụng và cách lắp đặt co nối rãnh 45 độ mỏng MECH, cũng như lý do vì sao phụ kiện này ngày càng được ưa chuộng trong các hệ thống PCCC, HVAC, cấp thoát nước và công nghiệp chế biến.

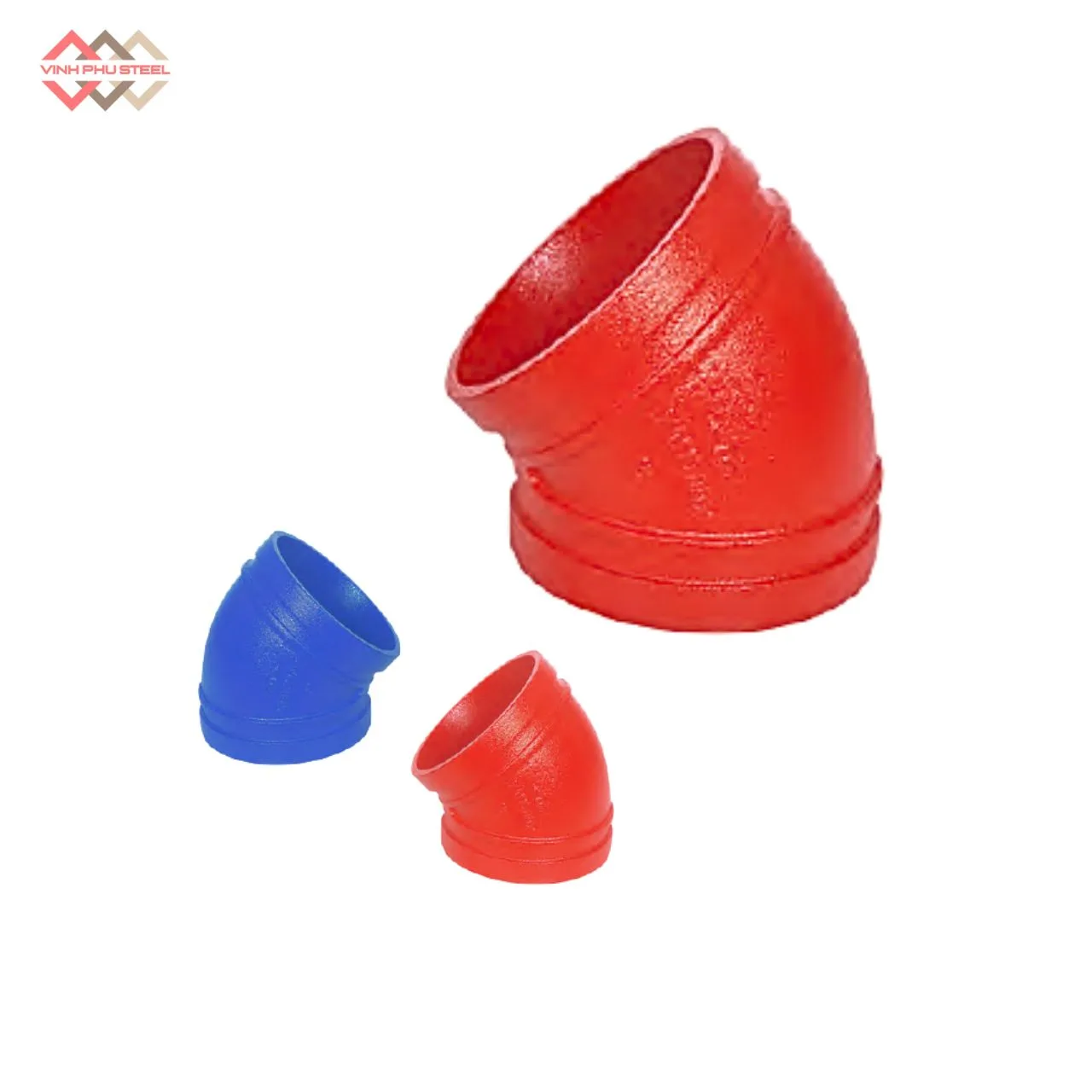

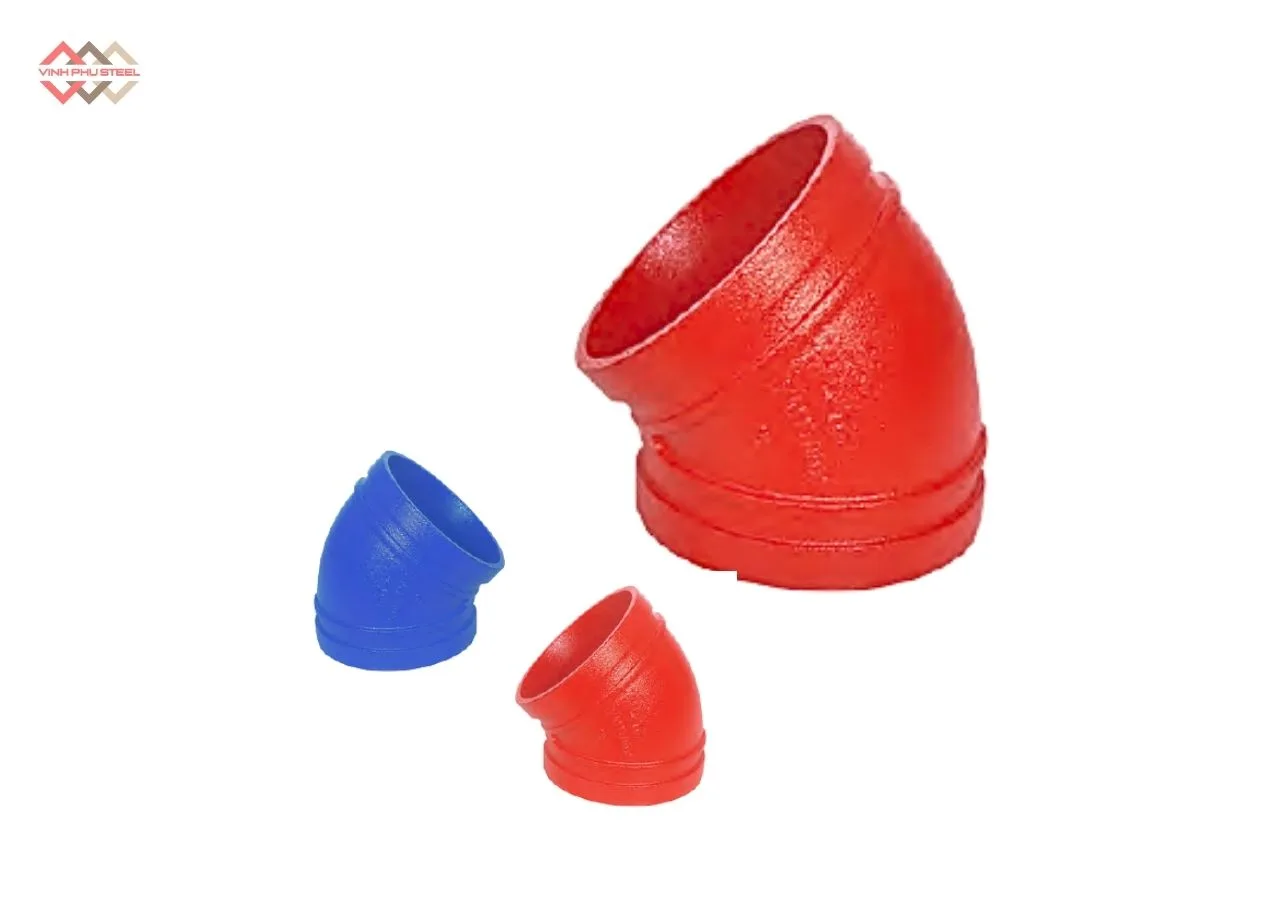

Co Nối Rãnh 45 Độ Mỏng MECH

Co nối rãnh 45 độ mỏng (Grooved Elbow 45° Slim Type) là phụ kiện đường ống được thiết kế để thay đổi hướng dòng chảy ở góc 45 độ trong hệ thống ống dẫn. Sản phẩm sử dụng kiểu kết nối rãnh (grooved connection), cho phép lắp đặt nhanh, dễ tháo lắp và bảo trì thuận tiện, thay thế hiệu quả cho các mối hàn hoặc ren truyền thống.

Khác với co thông thường, co nối rãnh 45 độ mỏng có thành ống mỏng hơn, giúp giảm trọng lượng, tiết kiệm chi phí vật tư và dễ thao tác thi công, đặc biệt phù hợp với những hệ thống có áp lực vừa phải hoặc không quá cao.

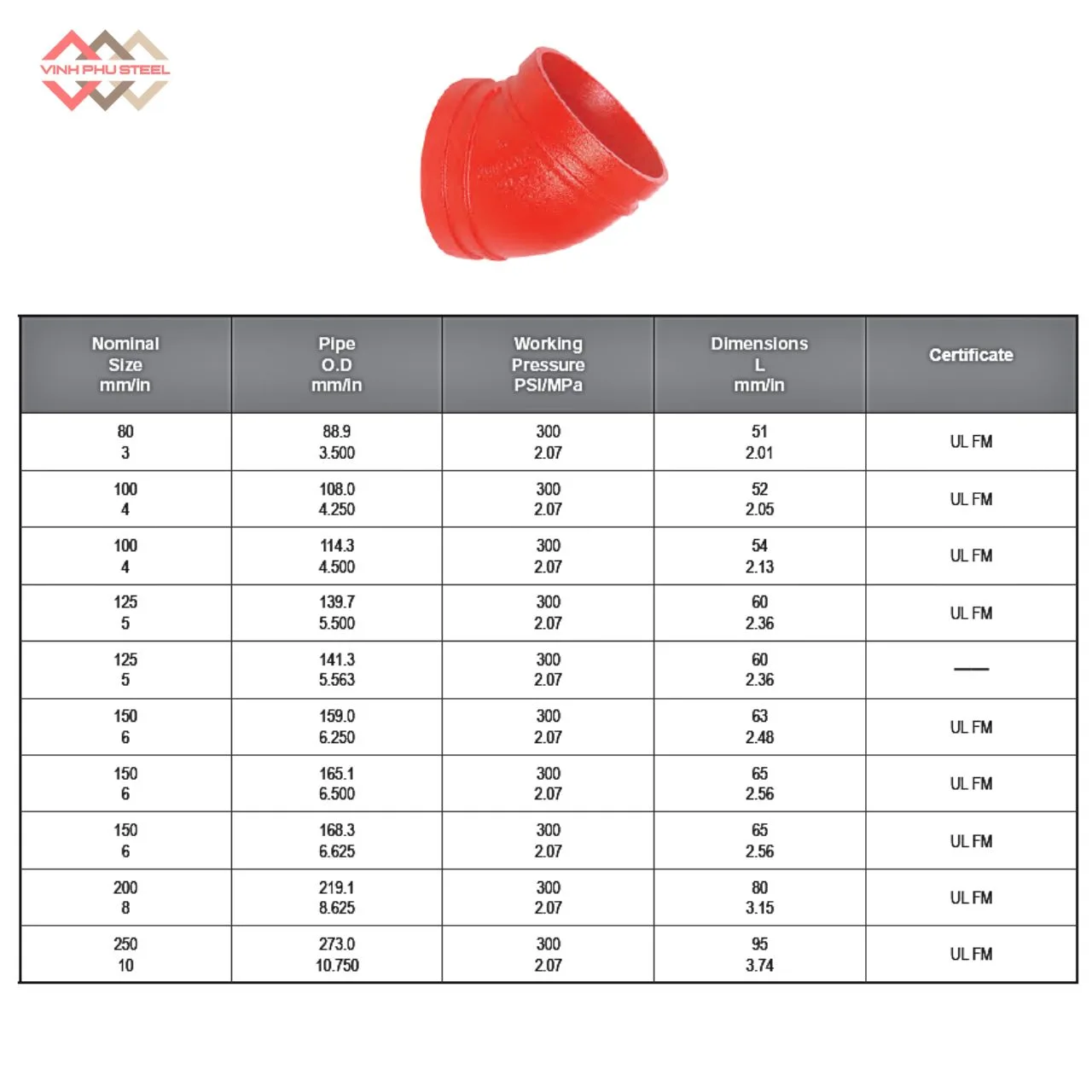

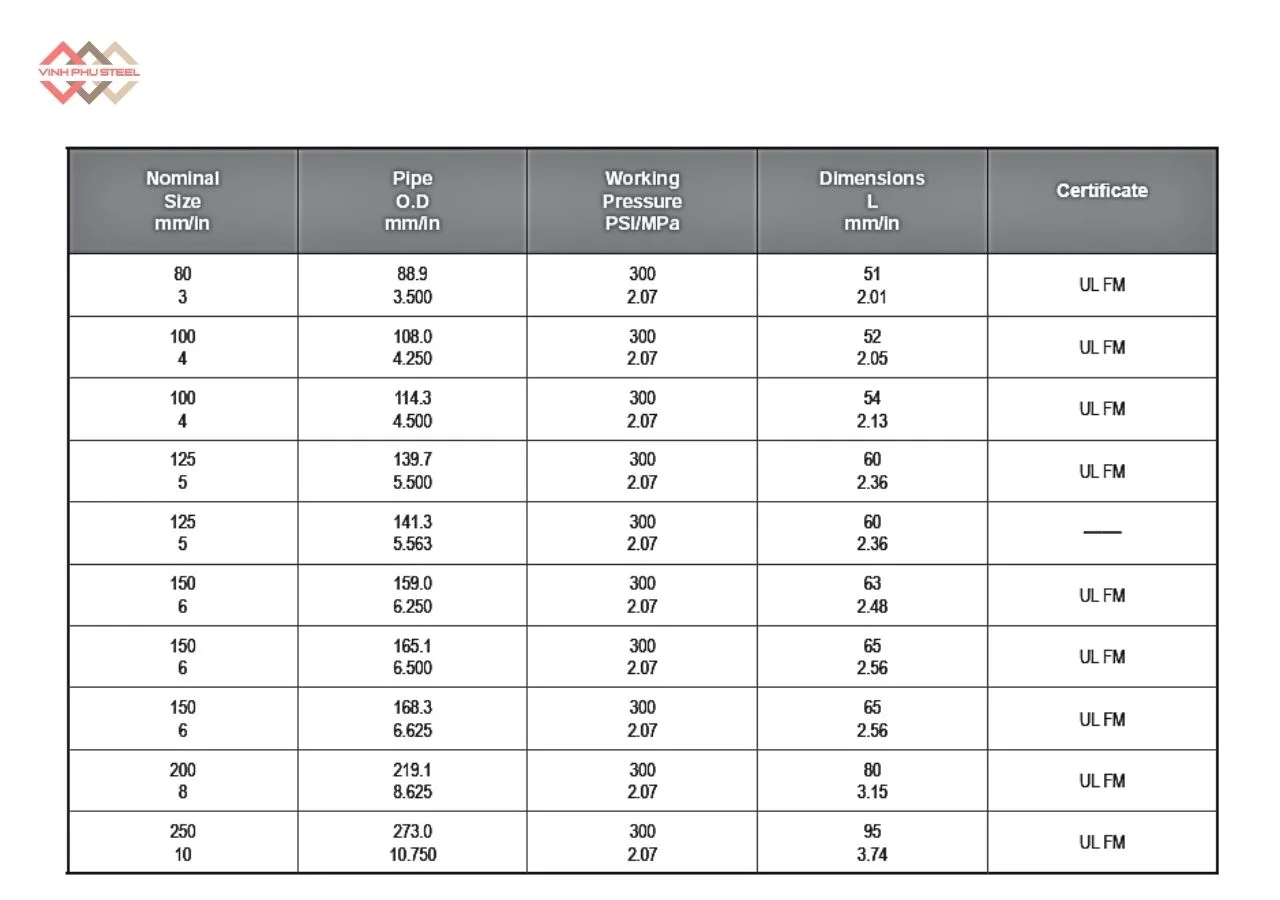

Thông Số Kỹ Thuật Co 45 Độ Nối Rãnh MECH Loại Mỏng

Thông số chính của Co – cút nối rãnh 45 độ Mech Slim type:

• Tên sản phẩm: Co/Cút 45 độ nối ống kiểu rãnh
• Dải kích thước: Từ DN80 đến DN250
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: Nối rãnh, 2 đầu rãnh đồng cỡ.
• Áp suất làm việc: 300 PSI
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

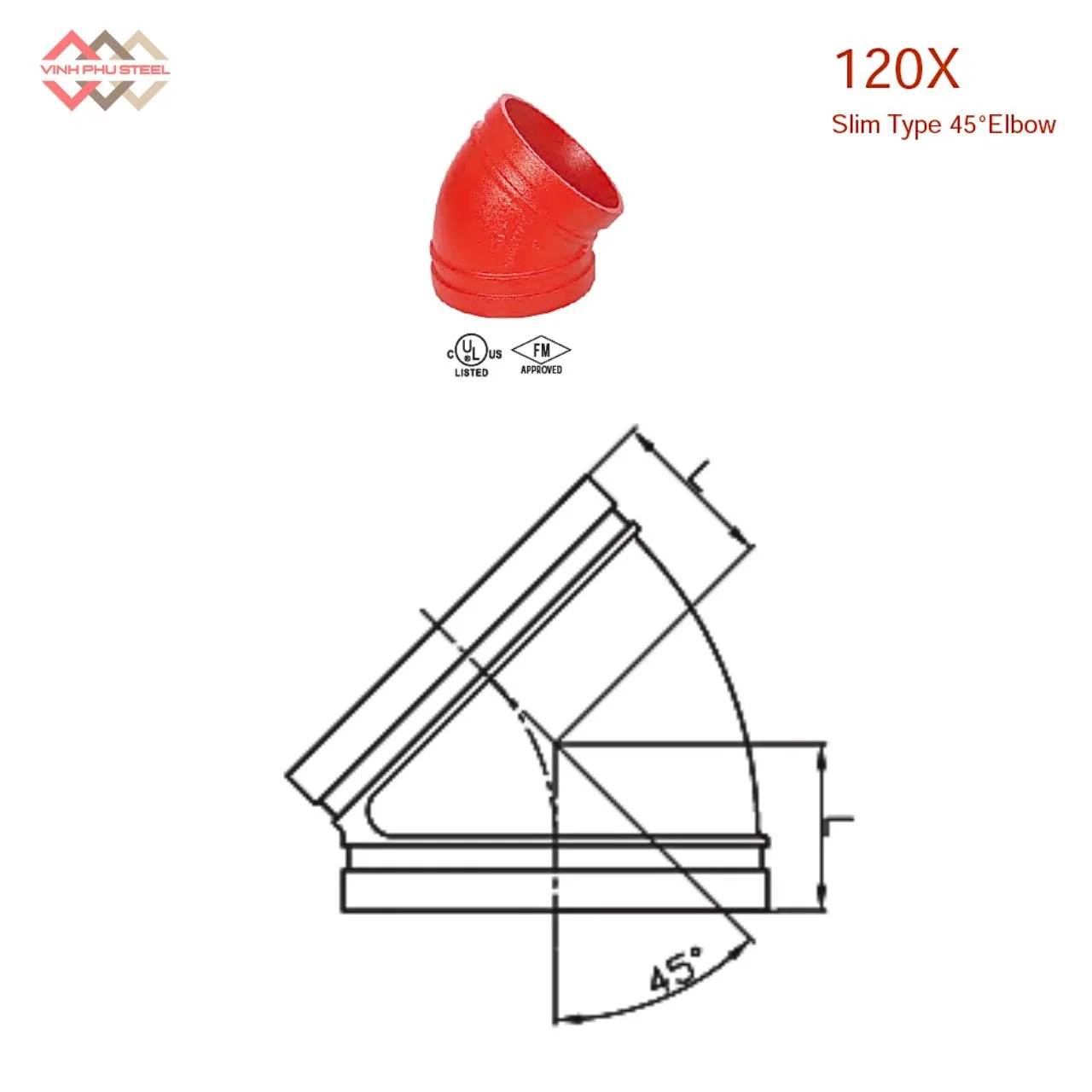

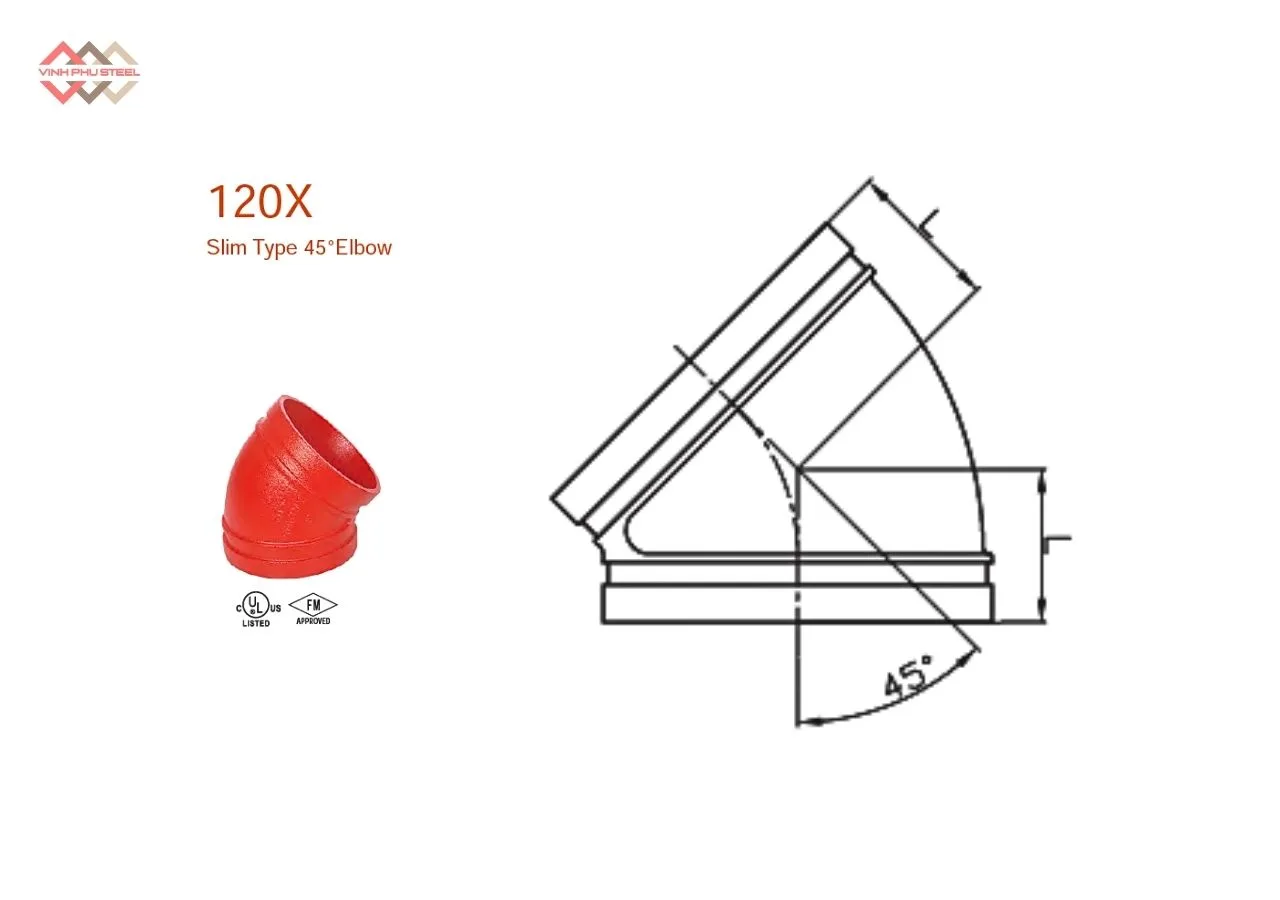

Cấu Tạo Của Co Nối Rãnh 45 Độ Mỏng MECH

Co nối rãnh 45 độ mỏng được thiết kế với cấu trúc đơn giản nhưng đảm bảo độ kín khít, chịu áp lực và tính linh hoạt trong thi công. Cấu tạo cơ bản gồm các phần chính sau:

1. Thân co (Elbow Body)

• Là bộ phận chính, được đúc nguyên khối từ gang dẻo ASTM A536 hoặc thép đúc QT450-10.
• Được uốn cong một góc 45 độ, giúp chuyển hướng dòng chảy của chất lỏng hoặc khí trong hệ thống ống.
• Thành ống được làm mỏng hơn loại tiêu chuẩn, giúp giảm trọng lượng và chi phí, đồng thời vẫn đảm bảo độ bền cho các hệ thống có áp lực trung bình.

2. Đầu nối rãnh (Grooved Ends)

• Hai đầu của co được gia công tạo rãnh theo tiêu chuẩn, cho phép kết nối nhanh với khớp nối rãnh (grooved coupling).
• Thiết kế này giúp lắp đặt không cần hàn, rút ngắn thời gian thi công và dễ dàng tháo lắp khi bảo trì.

3. Lớp hoàn thiện bề mặt (Surface Coating)

Tùy theo yêu cầu sử dụng, bề mặt co được xử lý bằng các phương pháp khác nhau để chống ăn mòn và tăng tuổi thọ:

• Bề mặt đen: dùng cho môi trường khô, thông thường.
• Sơn thường: tạo lớp bảo vệ cơ bản, tăng tính thẩm mỹ.
• Sơn epoxy: chống oxy hóa, chống gỉ sét, thích hợp cho hệ thống PCCC hoặc cấp nước.
• Mạ kẽm điện: tăng khả năng chống ăn mòn trong môi trường ẩm nhẹ.
• Mạ kẽm nhúng nóng: lớp phủ dày, chịu được môi trường ngoài trời, công nghiệp hoặc ven biển.

Ưu Điểm Của Co Nối Rãnh 45 Độ Mỏng MECH

Co nối rãnh 45 độ mỏng được ưa chuộng trong các hệ thống đường ống nhờ nhiều ưu điểm vượt trội về kỹ thuật, thi công và kinh tế. Dưới đây là những điểm nổi bật:

1. Thi công nhanh, lắp đặt dễ dàng

• Sử dụng kiểu nối rãnh (grooved connection) giúp lắp đặt nhanh chóng mà không cần hàn, cắt hay ren.
• Tiết kiệm thời gian và nhân công thi công đáng kể, đặc biệt trong các công trình có quy mô lớn hoặc yêu cầu tiến độ cao.

2. Dễ bảo trì và tháo lắp

• Khi cần thay thế hoặc kiểm tra hệ thống, chỉ cần tháo khớp nối rãnh (grooved coupling) mà không phải cắt ống.
• Giúp bảo dưỡng nhanh, giảm thời gian ngừng hệ thống, đặc biệt hữu ích trong hệ thống PCCC hoặc HVAC.

3. Trọng lượng nhẹ, giảm tải cho hệ thống

• Thành ống mỏng hơn loại tiêu chuẩn nên giảm trọng lượng tổng thể, thuận lợi cho việc thi công trên cao hoặc khu vực chật hẹp.
• Giúp giảm tải cho giá đỡ, kết cấu khung ống và chi phí vận chuyển.

4. Độ kín khít và an toàn cao

• Khi kết hợp với gioăng cao su EPDM hoặc NBR, co nối rãnh 45 độ mỏng đảm bảo kín khít tuyệt đối, chống rò rỉ hiệu quả.
• Hệ thống có khả năng chịu rung và giãn nở nhiệt tốt hơn so với mối hàn cố định.

5. Đa dạng vật liệu và bề mặt xử lý

• Sản xuất từ gang dẻo ASTM A536 hoặc thép đúc QT450-10, cho độ bền cao, chịu lực và chịu ăn mòn tốt.
• Bề mặt có nhiều tùy chọn: đen, sơn thường, sơn epoxy, mạ kẽm điện, hoặc mạ kẽm nhúng nóng, phù hợp với nhiều môi trường khác nhau.

6. Ứng dụng linh hoạt trong nhiều hệ thống

• Phù hợp cho các hệ thống PCCC, HVAC, cấp thoát nước, công nghiệp chế biến, nhà máy và công trình dân dụng.
• Đặc biệt thích hợp ở những vị trí cần đổi hướng ống ở góc nhỏ (45°) mà vẫn đảm bảo lưu lượng và thẩm mỹ.

Ứng Dụng Của Co, Lơi Nối Rãnh 45 Độ Slim Type MECH

Nhờ cấu tạo gọn nhẹ, dễ lắp đặt và khả năng vận hành ổn định, co nối rãnh 45 độ mỏng được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng. Dưới đây là các hệ thống tiêu biểu thường sử dụng loại phụ kiện này:

1. Hệ thống phòng cháy chữa cháy (PCCC)

• Là ứng dụng phổ biến nhất, dùng để chuyển hướng dòng nước chữa cháy ở góc 45°.
• Kết hợp với khớp nối rãnh, giúp lắp đặt nhanh, dễ tháo lắp và bảo trì trong hệ thống ống chữa cháy.
• Bề mặt thường được sơn epoxy đỏ để đồng bộ với tiêu chuẩn PCCC.

2. Hệ thống HVAC (Điều hòa không khí, thông gió)

• Dùng để thay đổi hướng dòng nước lạnh hoặc nước nóng trong hệ thống điều hòa trung tâm.
• Thiết kế rãnh giúp hạn chế rung động, giảm ồn và dễ căn chỉnh khi lắp đặt.

3. Hệ thống cấp thoát nước và xử lý nước

• Được ứng dụng trong đường ống nước sinh hoạt, nước kỹ thuật hoặc nước thải.
• Giúp chuyển hướng ống linh hoạt trong không gian hẹp mà vẫn đảm bảo độ kín khít và lưu lượng ổn định.

4. Hệ thống công nghiệp và nhà máy sản xuất

• Sử dụng trong đường ống dẫn dầu, khí, dung dịch hóa chất hoặc chất lỏng công nghiệp có áp lực trung bình.
• Với vật liệu thép đúc hoặc gang dẻo, co nối rãnh 45 độ mỏng có thể chịu được áp suất và nhiệt độ cao, phù hợp môi trường làm việc khắc nghiệt.

5. Công trình dân dụng và hạ tầng kỹ thuật

• Áp dụng trong tòa nhà cao tầng, trung tâm thương mại, khu công nghiệp, nhà xưởng và công trình hạ tầng đô thị.
• Đặc biệt hiệu quả ở những vị trí cần đổi hướng ống gọn gàng, tiết kiệm không gian, đảm bảo thẩm mỹ.

Hướng Dẫn Đấu Nối Co 45 Độ Nối Rãnh Loại Mỏng MECH

Việc lắp đặt (đấu nối) co nối rãnh 45 độ mỏng tương đối đơn giản, nhưng cần tuân thủ đúng kỹ thuật để đảm bảo độ kín khít, an toàn và tuổi thọ của hệ thống. Dưới đây là hướng dẫn chi tiết từng bước:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra phụ kiện: Đảm bảo co nối rãnh, khớp nối rãnh (grooved coupling) và gioăng cao su còn nguyên vẹn, không nứt gãy, biến dạng hoặc gỉ sét.
• Vệ sinh bề mặt: Làm sạch đầu ống, rãnh và bề mặt tiếp xúc của co để loại bỏ bụi, dầu mỡ hoặc cặn gỉ.
• Đảm bảo kích thước tiêu chuẩn: Đường kính ống và rãnh phải đúng quy cách, không bị méo hoặc sai lệch.

2. Lắp gioăng cao su (Gasket Installation)

• Chọn loại gioăng phù hợp với môi trường làm việc (EPDM cho nước, NBR cho dầu, hoặc Silicone cho nhiệt cao).
• Trượt gioăng vào đầu ống thứ nhất, đảm bảo gioăng nằm đều trên toàn bộ chu vi ống.
• Không sử dụng keo, dầu bôi trơn hoặc dung môi không phù hợp có thể làm hỏng gioăng.

3. Đặt co nối rãnh vào vị trí

• Căn chỉnh co nối rãnh sao cho rãnh của co và rãnh của ống thẳng hàng hoàn toàn.
• Đặt đầu co vào vị trí cần nối, đảm bảo góc 45° đúng theo thiết kế hệ thống.

4. Lắp khớp nối rãnh (Coupling Installation)

• Đặt vỏ khớp nối rãnh lên hai đầu ống và co đã có gioăng.
• Cố định vị trí bằng bu-lông và đai ốc tiêu chuẩn, siết đều hai bên để lực phân bổ cân đối.
• Không siết quá chặt vì có thể làm biến dạng gioăng, gây rò rỉ.

5. Kiểm tra và thử áp lực

• Sau khi hoàn tất lắp đặt, tiến hành kiểm tra độ thẳng hàng, độ siết bu-lông và độ kín khít của mối nối.
• Thực hiện thử áp lực hoặc chạy thử hệ thống để đảm bảo không có rò rỉ hay rung động bất thường.

Lưu ý khi lắp đặt

• Không sử dụng dụng cụ sắc nhọn để chèn hoặc chỉnh gioăng.
• Khi làm việc trong môi trường ngoài trời hoặc ẩm ướt, nên sử dụng phụ kiện mạ kẽm hoặc sơn epoxy chống gỉ.
• Thường xuyên kiểm tra và siết lại các bu-lông định kỳ trong quá trình vận hành để đảm bảo an toàn.

Một Số Vấn Đề Thường Gặp Và Cách Khắc Phục

Trong quá trình lắp đặt và vận hành hệ thống, co nối rãnh 45 độ mỏng có thể gặp một số sự cố kỹ thuật nếu thi công hoặc bảo dưỡng không đúng quy trình. Dưới đây là những vấn đề phổ biến và hướng khắc phục hiệu quả:

1. Rò rỉ nước tại vị trí nối

Nguyên nhân:

• Gioăng cao su bị xoắn, lắp sai vị trí hoặc hư hỏng.
• Siết bu-lông không đều hoặc quá chặt, làm biến dạng khớp nối.
• Bề mặt rãnh hoặc đầu ống bị bẩn, gỉ hoặc không đồng tâm.

Cách khắc phục:

• Tháo khớp nối, làm sạch và kiểm tra lại gioăng cao su, thay mới nếu cần.
• Căn chỉnh lại hai đầu ống, đảm bảo đồng trục và khớp nối nằm đúng vị trí.
• Siết bu-lông đều hai bên, đúng lực khuyến nghị theo tiêu chuẩn của nhà sản xuất.

2. Co bị lệch hướng hoặc sai góc lắp đặt

Nguyên nhân:

• Căn chỉnh không chính xác trước khi siết khớp nối.
• Hệ thống ống bị lệch trục hoặc chịu lực nén – kéo trong quá trình thi công.

Cách khắc phục:

• Nới lỏng khớp nối rãnh, điều chỉnh lại góc co 45° đúng theo thiết kế.
• Dùng giá đỡ hoặc gối đỡ để cố định vị trí ống, tránh xô lệch khi vận hành.

3. Ăn mòn hoặc gỉ sét bề mặt co

Nguyên nhân:

• Lắp đặt trong môi trường ẩm, hóa chất hoặc ngoài trời mà không có lớp bảo vệ thích hợp.
• Lớp sơn hoặc mạ kẽm bị bong tróc theo thời gian.

Cách khắc phục:

• Kiểm tra và bảo dưỡng định kỳ, làm sạch gỉ và sơn lại bề mặt nếu cần.
• Với môi trường khắc nghiệt, nên sử dụng loại mạ kẽm nhúng nóng hoặc sơn epoxy để tăng tuổi thọ.

4. Rung lắc hoặc tiếng ồn khi vận hành

Nguyên nhân:

• Hệ thống ống không được cố định chắc chắn, hoặc có khoảng cách gối đỡ quá xa.
• Dòng chảy có áp lực cao, thay đổi hướng đột ngột tại vị trí co.

Cách khắc phục:

• Bổ sung giá đỡ, kẹp ống hoặc thanh giằng tại các điểm thay đổi hướng.
• Kiểm tra áp suất hệ thống, giảm tốc độ dòng chảy hoặc bố trí thêm đoạn ống giảm áp nếu cần.

5. Gioăng cao su bị lão hóa hoặc nứt vỡ

Nguyên nhân:

• Sử dụng không đúng loại gioăng cho môi trường (ví dụ dùng EPDM cho dầu).
• Nhiệt độ, áp suất hoặc hóa chất làm giảm tuổi thọ vật liệu.

Cách khắc phục:

• Thay gioăng phù hợp với môi trường làm việc: EPDM (nước), NBR (dầu), Silicone (nhiệt cao).
• Lên lịch bảo dưỡng định kỳ để kiểm tra tình trạng gioăng và khớp nối.

Khi lựa chọn và lắp đặt co nối rãnh 45 độ mỏng, cần chú trọng chất lượng sản phẩm, kỹ thuật thi công và quy trình bảo dưỡng định kỳ để hệ thống luôn hoạt động ổn định, bền bỉ theo thời gian.

Chất Lượng Của Co Nối Rãnh 45 Độ Mỏng MECH

Co nối rãnh 45 độ mỏng được sản xuất từ nhiều loại vật liệu khác nhau nhằm đáp ứng yêu cầu về môi trường làm việc, áp lực và độ bền cơ học. Dưới đây là hai loại vật liệu phổ biến nhất hiện nay:

1. Gang dẻo (Ductile Iron – ASTM A536, Grade 65-45-12)

• Đặc điểm: Có độ bền kéo và độ dẻo cao hơn gang xám truyền thống, chịu va đập và áp lực tốt.
• Ưu điểm:
  • Giá thành hợp lý, trọng lượng nhẹ.
  • Dễ gia công, lắp đặt nhanh bằng khớp nối rãnh.
  • Phù hợp với hệ thống áp lực trung bình.
• Ứng dụng: Dùng trong hệ thống PCCC, ống dẫn nước, thông gió, và các công trình dân dụng.

2. Thép đúc (Cast Steel – QT450-10)

• Đặc điểm: Có cấu trúc kim loại đồng nhất, chịu lực, chịu nhiệt và chịu ăn mòn cao hơn gang dẻo.
• Ưu điểm:
  • Độ bền cơ học vượt trội, thích hợp với môi trường áp lực cao hoặc nhiệt độ lớn.
  • Khả năng chống biến dạng tốt, tuổi thọ dài.
• Ứng dụng: Thường sử dụng trong nhà máy công nghiệp, hệ thống đường ống dẫn hơi, dầu, khí hoặc nước áp suất cao.

Co nối rãnh 45 độ mỏng bằng gang dẻo được lựa chọn nhiều hơn cho các công trình dân dụng và hệ thống PCCC, trong khi loại thép đúc phù hợp cho các hệ thống công nghiệp đòi hỏi độ bền cao và an toàn tuyệt đối.

Nhà Phân Phối Co Nối 45 Độ Rãnh MECH Chính Hãng, Giá Rẻ

Thép Vinh Phú là đơn vị phân phối chính hãng các sản phẩm co nối rãnh, phụ kiện ống, van và phụ kiện cơ khí từ những thương hiệu uy tín hàng đầu. Với nhiều năm kinh nghiệm trong ngành vật tư công nghiệp và xây dựng, chúng tôi cam kết mang đến cho khách hàng:

• Sản phẩm chính hãng, đầy đủ chứng từ CO, CQ.
• Giá bán cạnh tranh nhất thị trường.
• Hàng luôn có sẵn, giao nhanh toàn quốc.
• Hỗ trợ kỹ thuật, tư vấn lắp đặt tận tâm.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá tốt nhất
