Co Giảm Rãnh 90 Độ MECH Là Gì? Cút Giảm Rãnh 90 Độ

Mô tả

Trong hệ thống đường ống, việc lựa chọn phụ kiện phù hợp đóng vai trò then chốt để đảm bảo hiệu quả vận hành, độ kín khít và độ bền lâu dài. Một trong những phụ kiện quan trọng và được ứng dụng phổ biến chính là Co Giảm Rãnh 90 Độ MECH. Sản phẩm này không chỉ giúp thay đổi hướng dòng chảy một cách linh hoạt, mà còn đồng thời chuyển đổi đường kính ống, tạo sự kết nối tối ưu và tiết kiệm chi phí lắp đặt.

Mục đích của bài viết là mang đến cho bạn cái nhìn toàn diện về Cút Giảm Rãnh 90 Độ MECH, từ cấu tạo, ưu điểm, ứng dụng thực tế cho đến giá trị mà sản phẩm đem lại trong các công trình cấp thoát nước, phòng cháy chữa cháy và nhiều lĩnh vực kỹ thuật khác. Qua đó, bạn có thể hiểu rõ hơn tại sao đây là lựa chọn được nhiều kỹ sư và nhà thầu tin tưởng sử dụng.

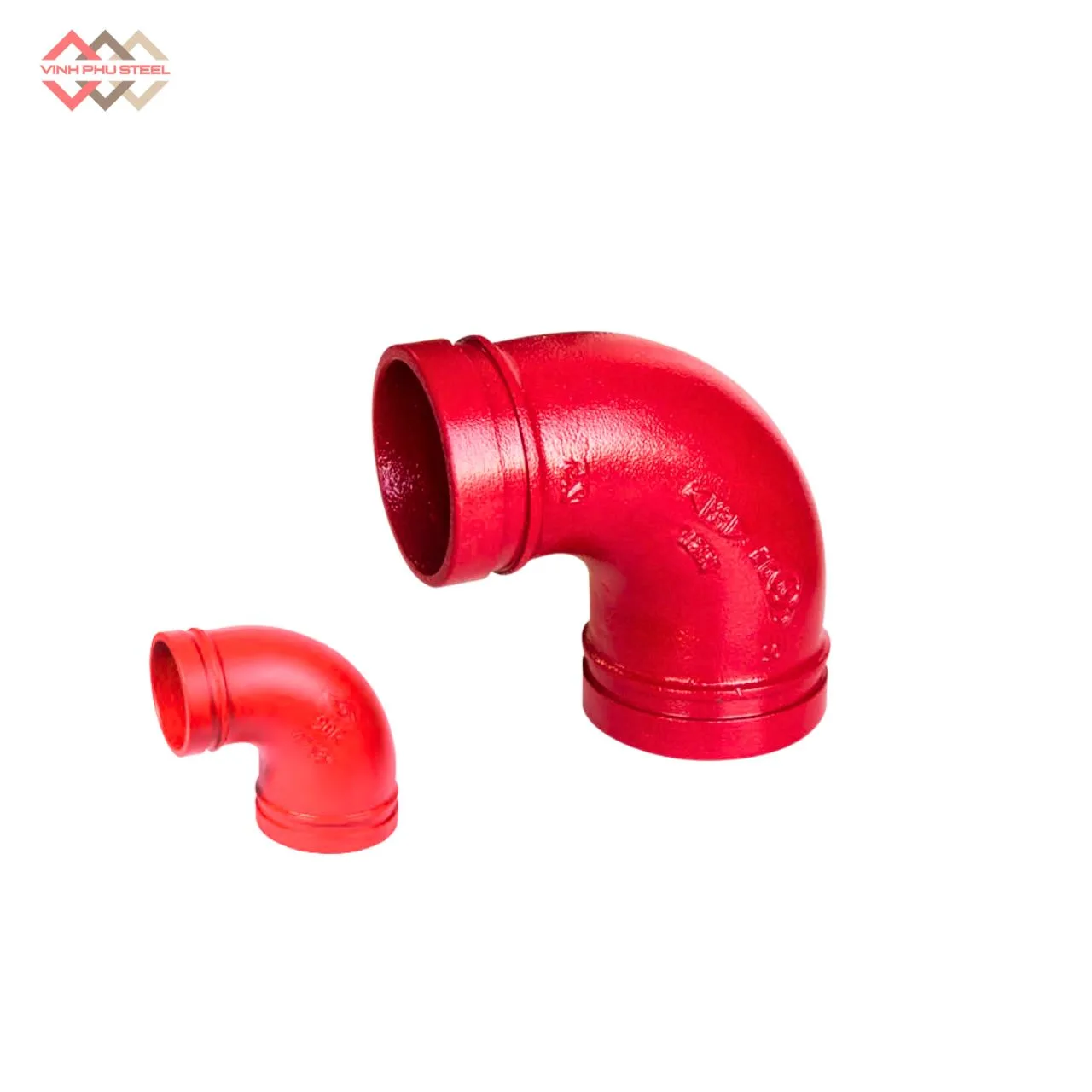

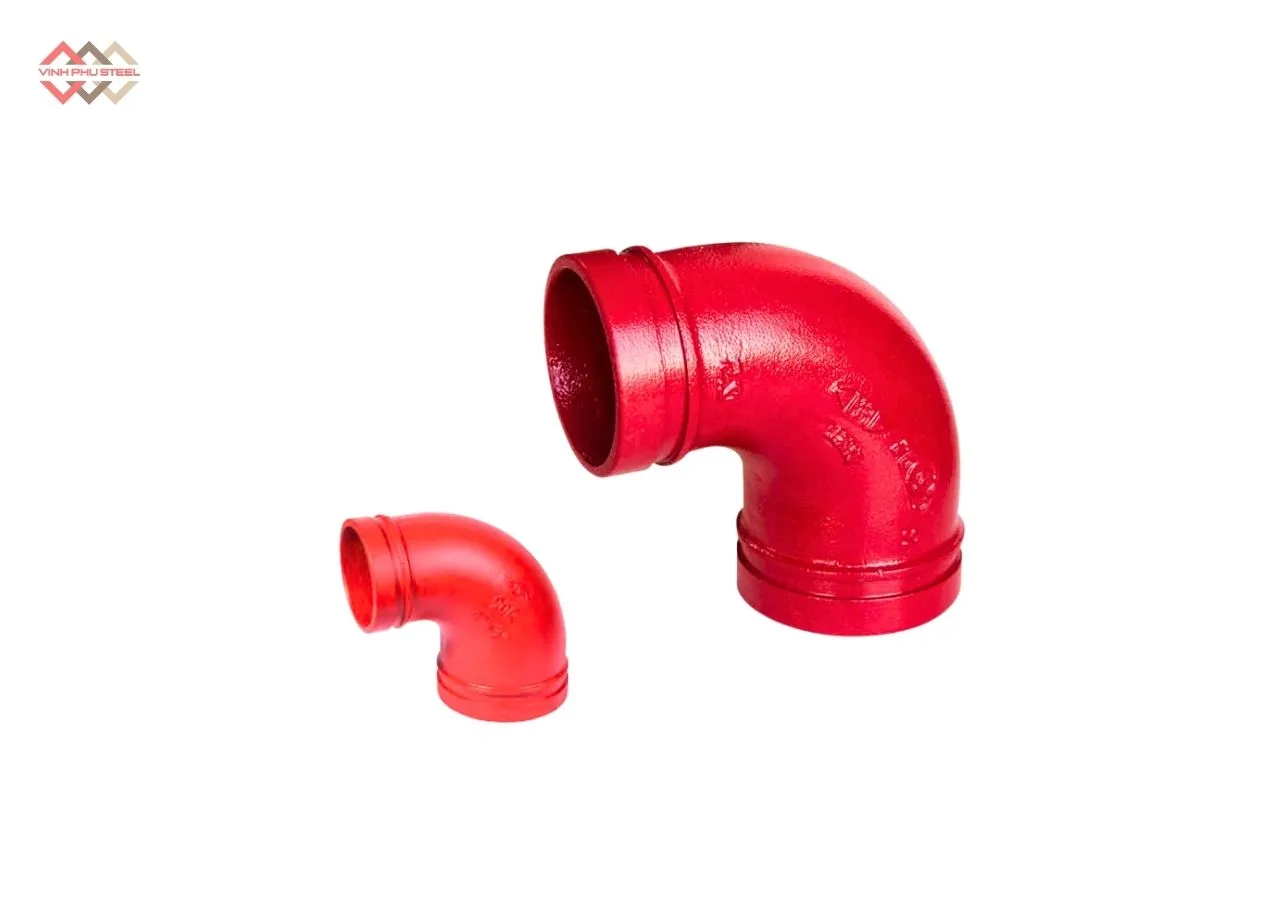

Co Giảm Rãnh 90 Độ MECH Là Gì?

Co Giảm Rãnh 90 Độ MECH (hay còn gọi là Cút Giảm Rãnh 90 Độ MECH) là một loại phụ kiện chuyên dụng trong hệ thống đường ống, được thiết kế để:

• Thay đổi hướng dòng chảy của ống ở một góc 90 độ.
• Đồng thời giảm đường kính ống, giúp kết nối giữa hai ống có kích thước khác nhau một cách chắc chắn và hiệu quả.

Khác với các loại co thông thường chỉ dùng để đổi hướng, co giảm rãnh có thêm chức năng thu hẹp kích thước, nhờ đó giảm số lượng khớp nối cần thiết, tiết kiệm chi phí vật tư và công lắp đặt.

Sản phẩm MECH được sản xuất theo công nghệ rãnh (grooved) hiện đại, dễ lắp đặt bằng khớp nối nhanh, có độ kín khít cao, khả năng chịu áp lực và chống rò rỉ tốt. Đây là giải pháp được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC), HVAC, dầu khí và công nghiệp nặng.

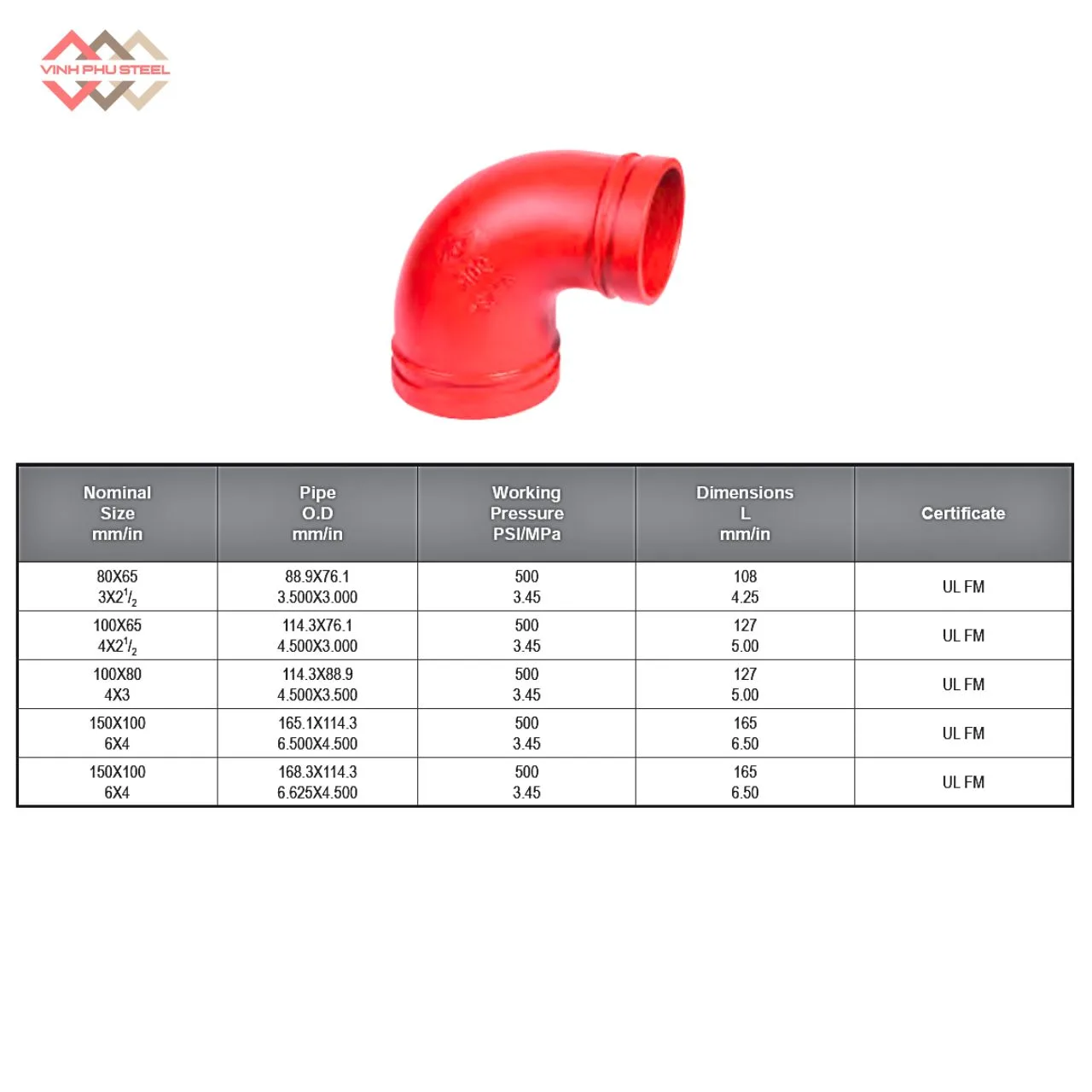

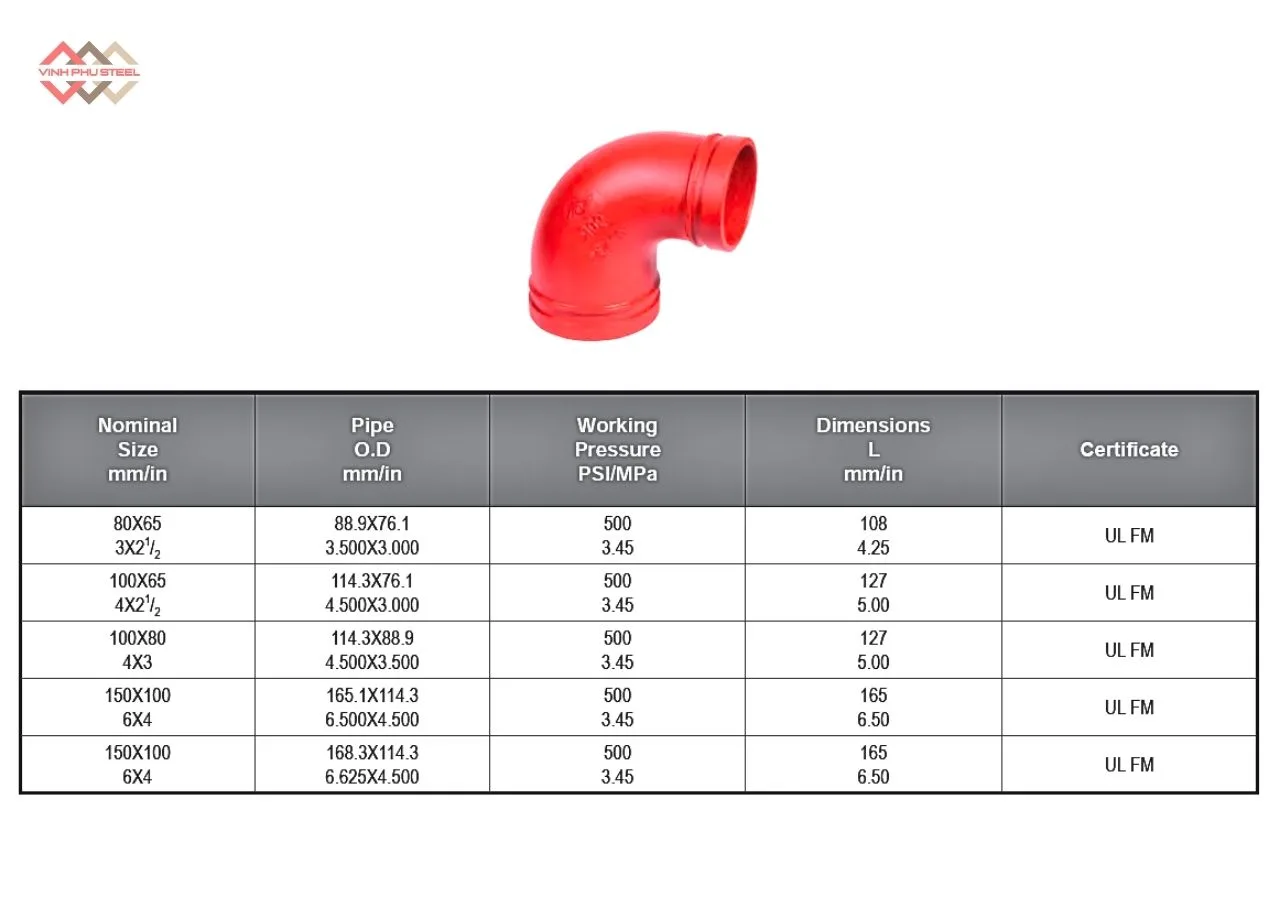

Thông số kỹ thuật Cút giảm rãnh 90 độ MECH

Thông số chính của cút nối rãnh 90 độ Mech:

• Tên sản phẩm: Co, cút thu rãnh 90 độ
• Dải kích thước DN(Vào/ra): Từ DN80/65 đến DN150/100
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: Nối rãnh, 2 đầu rãnh đồng cỡ.
• Áp suất làm việc: 500 PSI.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

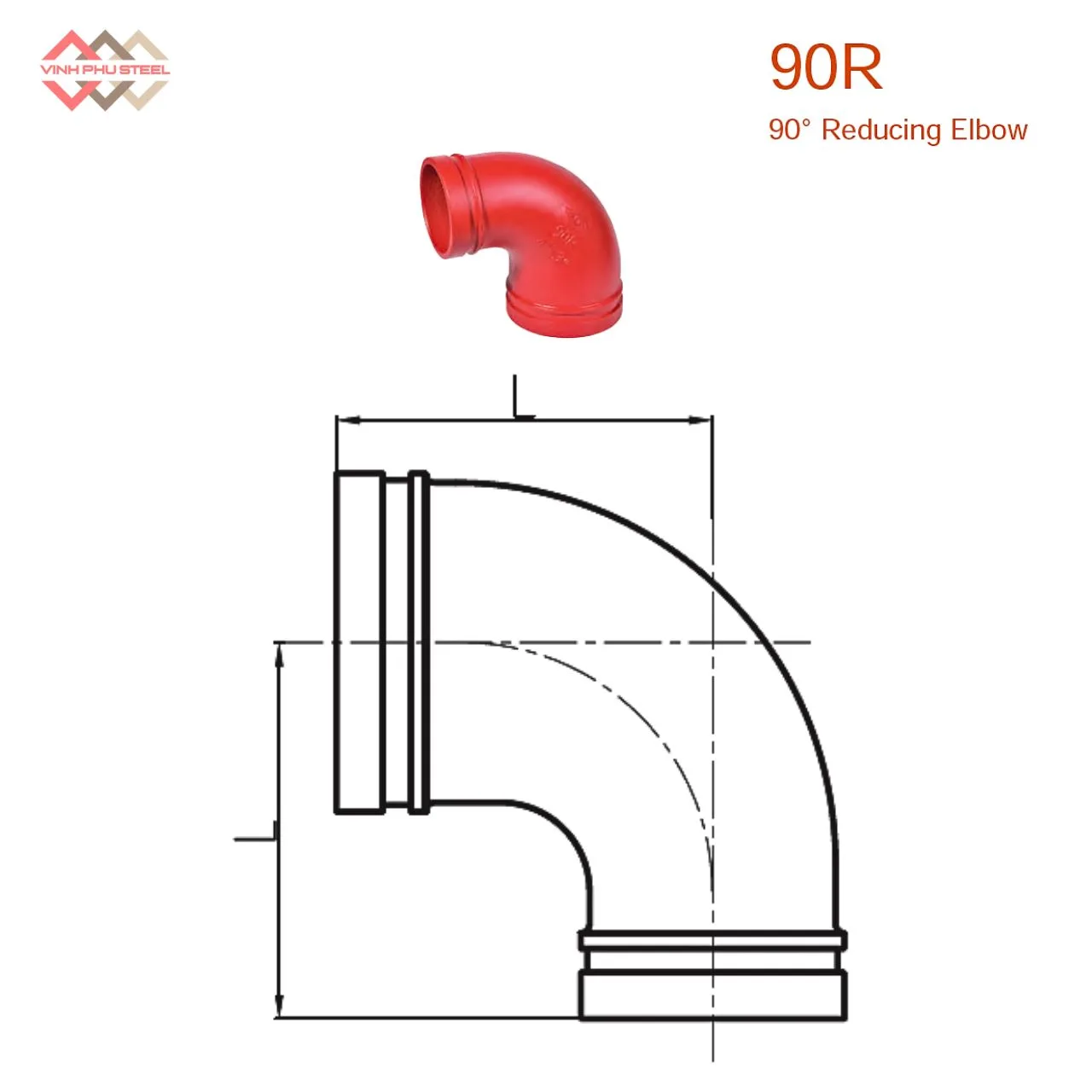

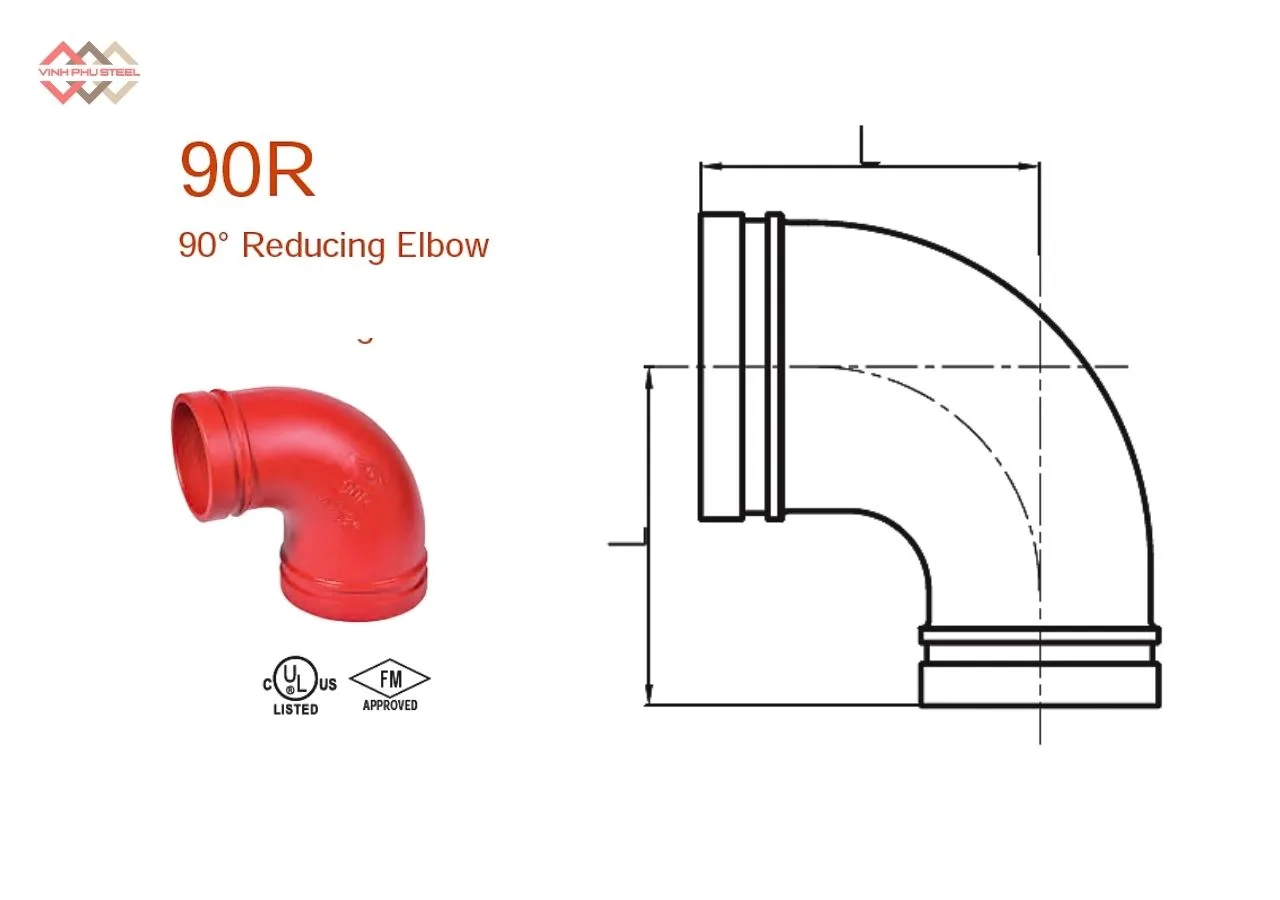

Cấu tạo Co Giảm Rãnh 90 Độ MECH

Co Thu Rãnh 90 Độ MECH là một trong những phụ kiện quan trọng của hệ thống đường ống, có nhiệm vụ thay đổi hướng dòng chảy một góc 90° và giảm đường ống một cách nhanh chóng và hiệu quả. Sản phẩm được thiết kế theo tiêu chuẩn rãnh (grooved) hiện đại, giúp việc lắp đặt trở nên đơn giản, không cần hàn hay ren, đồng thời đảm bảo độ kín khít và an toàn vận hành.

Cấu tạo cơ bản của co rãnh 90 độ MECH gồm các bộ phận chính sau:

• Thân co (Body):
  • Có hình chữ L, đóng vai trò chịu toàn bộ áp lực dòng chảy khi đổi hướng.
  • Được chế tạo từ gang cầu hoặc thép hợp kim chất lượng cao, có khả năng chịu lực tốt, chống ăn mòn và kéo dài tuổi thọ trong môi trường khắc nghiệt.
  • Bề mặt thường được phủ lớp sơn epoxy chống gỉ, tăng cường độ bền và thẩm mỹ.
• Rãnh nối tiêu chuẩn (Grooved Ends):
  • Hai đầu rãnh ( đầu to, đầu nhỏ) của co được gia công khoét rãnh chuẩn quốc tế, phù hợp với các loại khớp nối nhanh (grooved coupling).
  • Nhờ thiết kế này, việc kết nối với ống hoặc phụ kiện khác trở nên nhanh gọn, không cần hàn hoặc ren, giúp tiết kiệm thời gian thi công và dễ dàng tháo lắp khi bảo trì.
  • Trong loại co thu rãnh 90 độ, hai đầu rãnh được thiết kế dành cho 2 ống có kích thước khác nhau.

Ưu điểm Co Giảm Rãnh 90 Độ MECH

Co (Cút) Giảm Rãnh 90 Độ MECH không chỉ thực hiện chức năng đổi hướng dòng chảy mà còn giúp kết nối hai ống có đường kính khác nhau. Nhờ thiết kế thông minh và sản xuất theo tiêu chuẩn quốc tế, sản phẩm mang lại nhiều ưu điểm nổi bật:

1. Kết hợp hai chức năng trong một

   • Vừa đổi hướng 90° vừa giảm kích thước đường ống.
   • Giúp tiết kiệm số lượng phụ kiện, thay thế cho việc dùng một co thường kết hợp với một bầu giảm.

2. Lắp đặt nhanh chóng, không cần hàn

   • Sử dụng công nghệ rãnh (grooved) với khớp nối nhanh, chỉ cần siết bu-lông là cố định.
   • Tiết kiệm đáng kể thời gian và chi phí thi công so với phương pháp hàn hoặc ren truyền thống.

3. Độ bền và khả năng chịu áp lực cao

   • Thân co thường được sản xuất từ gang cầu hoặc thép hợp kim chất lượng cao, phủ sơn epoxy chống ăn mòn.
   • Đảm bảo vận hành ổn định trong nhiều môi trường khác nhau, kể cả hệ thống chịu áp lực lớn.

4. Tính linh hoạt và dễ bảo trì

   • Dễ dàng tháo lắp khi cần thay thế hoặc bảo dưỡng hệ thống.
   • Có thể kết hợp với nhiều loại ống và phụ kiện khác trong hệ thống đường ống công nghiệp.

5. Đáp ứng tiêu chuẩn quốc tế

   • Được sản xuất theo tiêu chuẩn kỹ thuật MECH, đảm bảo độ kín khít, an toàn và tuổi thọ lâu dài.
   • Phù hợp với các hệ thống PCCC, HVAC, cấp thoát nước, dầu khí và công nghiệp nặng.

Ứng dụng của Co Giảm Rãnh 90 Độ MECH

Cút Giảm Rãnh 90 Độ MECH là phụ kiện đa năng, được sử dụng rộng rãi trong các công trình tiêu biểu như:

1. Hệ thống phòng cháy chữa cháy (PCCC)

• Co Giảm Rãnh 90 Độ MECH giúp kết nối ống dẫn nước chữa cháy từ đường kính lớn sang nhỏ, đồng thời thay đổi hướng ống 90° để phù hợp bố trí trần, tường hoặc hố kỹ thuật.
• Lắp đặt dễ dàng, nhanh chóng, giúp tiết kiệm thời gian thi công cho hệ thống PCCC.

2. Hệ thống cấp thoát nước

• Được sử dụng trong các hệ thống cấp nước sinh hoạt, thoát nước công nghiệp, nơi cần thay đổi hướng và giảm đường kính ống.
• Thiết kế rãnh nối cho phép lắp đặt nhanh, chắc chắn và chống rò rỉ, phù hợp với các hệ thống áp lực trung bình và cao.

3. Hệ thống HVAC (Heating, Ventilation, Air Conditioning)

• Ứng dụng trong hệ thống điều hòa, thông gió và làm mát công nghiệp để thay đổi hướng ống gió hoặc ống nước làm mát.
• Giúp tối ưu không gian lắp đặt, dễ dàng bố trí trong các trần kỹ thuật hoặc không gian hạn chế.

4. Công nghiệp dầu khí và cơ điện

• Co Giảm Rãnh 90 Độ MECH thích hợp trong hệ thống dẫn dầu, khí, hơi và nước trong nhà máy công nghiệp nặng, nơi cần đường ống chịu áp lực và chống ăn mòn.
• Thiết kế rãnh tiêu chuẩn giúp kết nối an toàn, dễ bảo trì và thay thế khi cần.

5. Ưu điểm trong hệ thống

• Giảm số lượng phụ kiện cần lắp, tối ưu chi phí.
• Lắp đặt nhanh chóng, không cần hàn hay ren.
• Đảm bảo tính bền vững và tuổi thọ cao, thích hợp cho hệ thống áp lực cao và môi trường khắc nghiệt.

Hướng dẫn lắp đặt Co Giảm Rãnh 90 Độ MECH

Để đảm bảo Cút Giảm Rãnh 90 Độ MECH hoạt động hiệu quả, bền bỉ và không bị rò rỉ trong hệ thống, việc lắp đặt đúng cách là rất quan trọng. Dưới đây là hướng dẫn chi tiết, kèm các lưu ý kỹ thuật:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra phụ kiện: đảm bảo co giảm 90° không bị nứt, móp méo hay lỗi sản xuất.
• Chuẩn bị ống và khớp nối rãnh:
  • Làm sạch đầu ống, loại bỏ bụi bẩn, gỉ sét hoặc mạt sắt.
  • Đảm bảo đường kính ống phù hợp với đầu rãnh của co giảm.
• Dụng cụ cần thiết: cờ lê, bộ siết bulông khớp nối, nước bôi trơn nếu cần.

2. Bước lắp đặt cơ bản

1. Đặt khớp nối rãnh vào đầu co:

   • Lắp vòng đệm (gasket) vào rãnh theo đúng hướng.
   • Đặt khớp nối (coupling) lên đầu co, đảm bảo khớp nối khít với rãnh.

2. Kết nối ống với co giảm:

   • Đặt đầu ống cần nối vào khớp nối, kiểm tra sao cho ống đi thẳng vào rãnh, không bị nghiêng.
   • Chú ý ống lớn và ống nhỏ được đặt đúng đầu rãnh tương ứng.

3. Siết bulông:

   • Siết đều tay các bulông khớp nối, từ từ theo thứ tự chéo để đảm bảo áp lực phân bố đều.
   • Không siết quá chặt để tránh làm biến dạng khớp nối hoặc gasket.

4. Kiểm tra lần cuối:

   • Đảm bảo khớp nối khít, co giảm cố định, không bị dịch chuyển.
   • Thực hiện thử áp lực (hydro test) nếu cần để đảm bảo hệ thống không rò rỉ.

3. Lưu ý kỹ thuật

• Chọn đúng kích thước: co giảm 90° phải phù hợp với đường kính ống, tránh lắp nhầm đầu lớn/nhỏ.
• Vị trí lắp đặt: không lắp ở các vị trí bị rung mạnh hoặc dễ va chạm.
• Bảo trì: định kỳ kiểm tra bulông và gasket, đảm bảo độ kín khít và tuổi thọ của hệ thống.
• Môi trường áp dụng: co giảm MECH chịu được áp lực và nhiệt độ trong mức thiết kế; tránh sử dụng ngoài phạm vi quy định.

4. Ưu điểm khi lắp đặt đúng cách

• Giảm rủi ro rò rỉ, tăng độ an toàn cho hệ thống.
• Tiết kiệm thời gian thi công nhờ khớp nối rãnh nhanh.
• Tối ưu hiệu quả vận hành và tuổi thọ của hệ thống PCCC, cấp thoát nước, HVAC và công nghiệp.

Những vấn đề thường gặp và cách khắc phục khi sử dụng

Trong quá trình lắp đặt và vận hành, Cút Giảm Rãnh 90 Độ MECH có thể gặp một số vấn đề phổ biến. Việc nhận biết và xử lý kịp thời sẽ giúp hệ thống hoạt động ổn định, an toàn và bền bỉ.

1. Rò rỉ tại khớp nối

Nguyên nhân:

• Bulông khớp nối siết chưa đều hoặc chưa đủ lực.
• Gasket (vòng đệm) bị lệch, hỏng, hoặc không đúng kích thước.
• Rãnh nối bẩn, có bụi bẩn, gỉ sét hoặc mạt sắt.

Cách khắc phục:

• Tháo ra, vệ sinh sạch sẽ rãnh và đầu ống.
• Lắp lại gasket đúng vị trí, đảm bảo không bị xoắn.
• Siết bulông theo thứ tự chéo, vừa đủ lực, kiểm tra kỹ lần cuối.

2. Co giảm bị lệch hoặc không kín khít

Nguyên nhân:

• Lắp sai đầu ống (đầu lớn nối nhầm đầu nhỏ hoặc ngược lại).
• Ống chưa được đưa vào hoàn toàn trong khớp nối.

Cách khắc phục:

• Kiểm tra đúng đầu lớn/nhỏ của co giảm rãnh trước khi lắp.
• Đảm bảo ống được đưa vào sâu hết rãnh, kiểm tra trước khi siết bulông.

3. Hỏng gasket hoặc mòn khớp nối

Nguyên nhân:

• Sử dụng gasket không đúng vật liệu cho môi trường (nhiệt độ, hóa chất, áp lực).
• Khớp nối bị va chạm hoặc lắp đặt quá chặt.

Cách khắc phục:

• Thay gasket đúng tiêu chuẩn vật liệu phù hợp với môi trường.
• Siết bulông vừa đủ, tránh làm biến dạng khớp nối.
• Kiểm tra định kỳ và thay thế khi có dấu hiệu mòn hoặc nứt.

4. Chịu áp lực hoặc nhiệt độ vượt mức

Nguyên nhân:

• Sử dụng co giảm rãnh 90° ngoài giới hạn thiết kế (áp suất, nhiệt độ).
• Không kiểm tra thông số hệ thống trước khi lắp.

Cách khắc phục:

• Luôn kiểm tra thông số áp lực, nhiệt độ của hệ thống.
• Chọn co giảm MECH với áp suất chịu lực và vật liệu phù hợp.
• Thường xuyên kiểm tra và bảo trì hệ thống để phát hiện sớm các dấu hiệu quá tải.

5. Lắp đặt ở vị trí rung, va chạm mạnh

Nguyên nhân:

• Co giảm rãnh được lắp gần máy móc, bơm, hoặc khu vực rung mạnh mà không có đệm chống rung.

Cách khắc phục:

• Sử dụng bộ giảm chấn hoặc đệm cao su giữa co giảm và hệ thống.
• Thiết kế vị trí lắp đặt tránh va chạm trực tiếp, đảm bảo an toàn vận hành.

Khuyến cáo:

• Luôn tuân thủ hướng dẫn lắp đặt và thông số kỹ thuật của nhà sản xuất.
• Kiểm tra định kỳ khớp nối, bulông, gasket để đảm bảo độ kín khít và tuổi thọ của hệ thống.
• Sử dụng phụ kiện đúng loại và vật liệu, đặc biệt với môi trường áp lực cao, nhiệt độ cao hoặc hóa chất ăn mòn.

Phân loại Co Giảm Rãnh 90 Độ MECH

Cút Giảm Rãnh 90 Độ MECH được sản xuất từ nhiều loại vật liệu khác nhau, tùy thuộc vào yêu cầu áp lực, môi trường làm việc và độ bền mong muốn. Hai vật liệu phổ biến nhất là gang dẻo và thép đúc, mỗi loại có đặc điểm và ứng dụng riêng:

1. Gang dẻo (Ductile Iron) – ASTM A536, Grade 65-45-12

• Đặc điểm:
  • Có độ dẻo cao, khả năng chịu va đập tốt.
  • Chống ăn mòn và chịu áp lực vừa phải, thích hợp cho hệ thống cấp thoát nước, PCCC, HVAC.
  • ASTM A536 Grade 65-45-12:
    • Tensile Strength (độ bền kéo): ≥ 65 ksi (~450 MPa)
    • Yield Strength (độ bền chảy): ≥ 45 ksi (~310 MPa)
    • Elongation (độ giãn dài): 12%
• Ứng dụng:
  • Hệ thống nước sinh hoạt, thoát nước, PCCC, nơi môi trường không quá khắc nghiệt.
  • Được ưa chuộng nhờ chi phí hợp lý, dễ lắp đặt và độ bền cao trong điều kiện thường.

2. Thép đúc (Cast Steel) – QT450-10

• Đặc điểm:
  • Chịu áp lực và va đập cao, độ bền cơ học vượt trội.
  • Khả năng chịu nhiệt tốt, phù hợp cho môi trường công nghiệp nặng hoặc hệ thống chịu áp lực cao.
  • Tiêu chuẩn QT450-10:
    • Tensile Strength: ≥ 450 MPa
    • Yield Strength: ≥ 245 MPa
    • Elongation: ≥ 10%
• Ứng dụng:
  • Hệ thống đường ống công nghiệp nặng, dầu khí, hơi, khí nén và các môi trường khắc nghiệt.
  • Thích hợp khi cần tuổi thọ cao, chịu áp lực và va đập mạnh.

So sánh nhanh Gang dẻo và Thép đúc

Tóm tắt:

• Gang dẻo phù hợp với các hệ thống tiêu chuẩn, chi phí hợp lý, dễ lắp đặt.
• Thép đúc thích hợp cho môi trường công nghiệp nặng, chịu áp lực, nhiệt độ và va đập cao.

Co Giảm Rãnh 90 Độ MECH Chính Hãng, Giá Tốt

Cút Giảm Rãnh 90 Độ MECH chính hãng tại Thép Vinh Phú là giải pháp phụ kiện đường ống chất lượng cao, được thiết kế khoa học, bền bỉ và tiện lợi. Sản phẩm không chỉ giúp thay đổi hướng dòng chảy 90° mà còn giảm đường kính ống, tối ưu hóa kết nối trong hệ thống mà không cần hàn hay ren phức tạp.

Lựa chọn Co Giảm Rãnh 90 Độ MECH chính hãng tại Thép Vinh Phú đồng nghĩa với việc bạn được đảm bảo chất lượng chuẩn quốc tế, tuổi thọ cao và thi công nhanh chóng, mang lại hiệu quả tối ưu cho mọi công trình.

Để nhận cút giảm nối rãnh 90 MECH chính xác cho từng kích cỡ và số lượng, bạn vui lòng liên hệ
