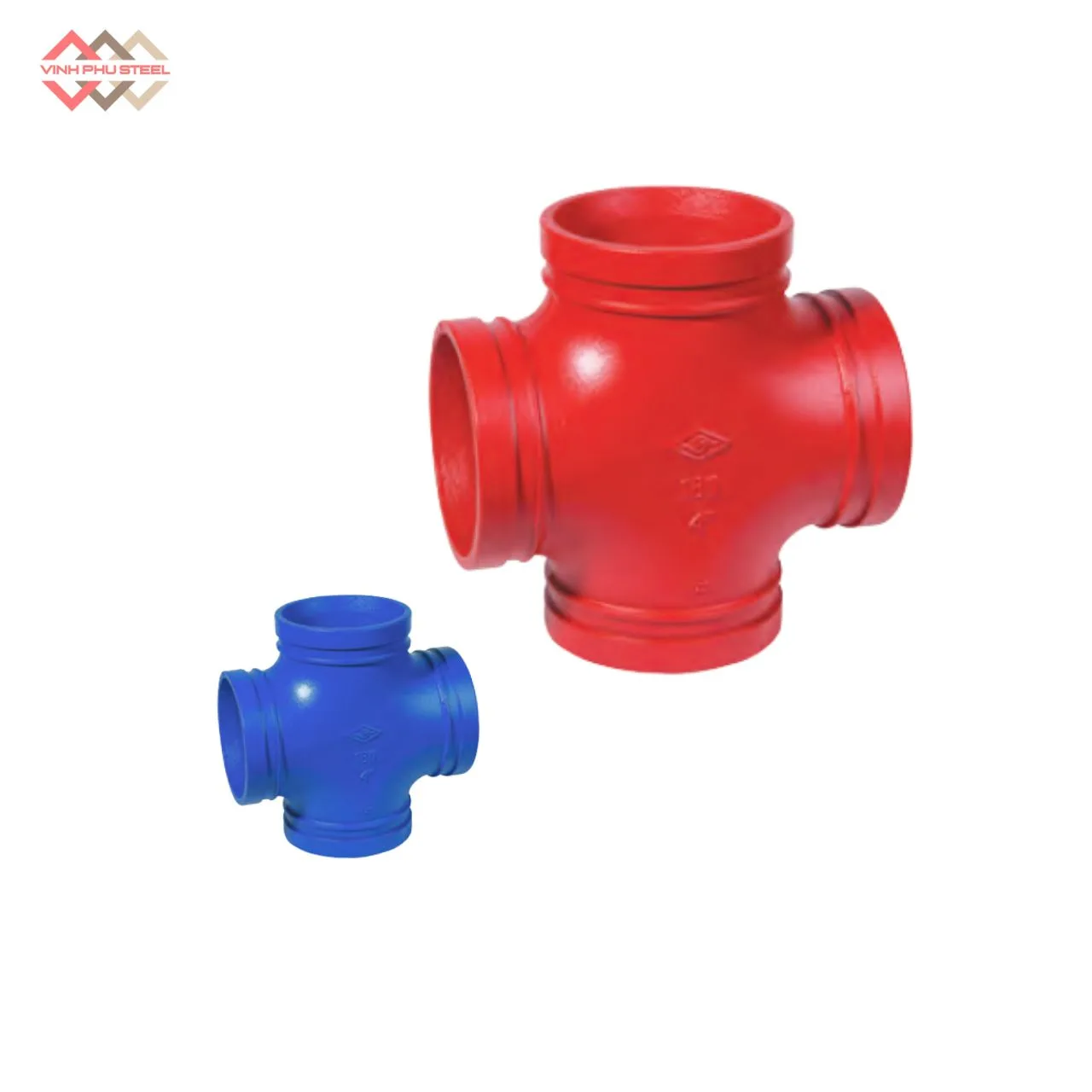

Chữ Thập Nối Rãnh MECH – Grooved Cross

Mô tả

Trong các hệ thống đường ống công nghiệp, PCCC hay HVAC, chữ thập nối rãnh giúp phân nhánh dòng chảy đồng đều theo bốn hướng, duy trì lưu lượng và áp lực ổn định.

Chữ thập nối rãnh MECH là sản phẩm chất lượng cao từ thương hiệu MECH – uy tín tại Trung Quốc. Với ưu điểm lắp đặt nhanh, tháo dỡ dễ dàng, kín khít và bền bỉ, sản phẩm được sử dụng rộng rãi từ công trình dân dụng đến công nghiệp nặng, đồng thời tiết kiệm thời gian thi công và chi phí bảo trì.

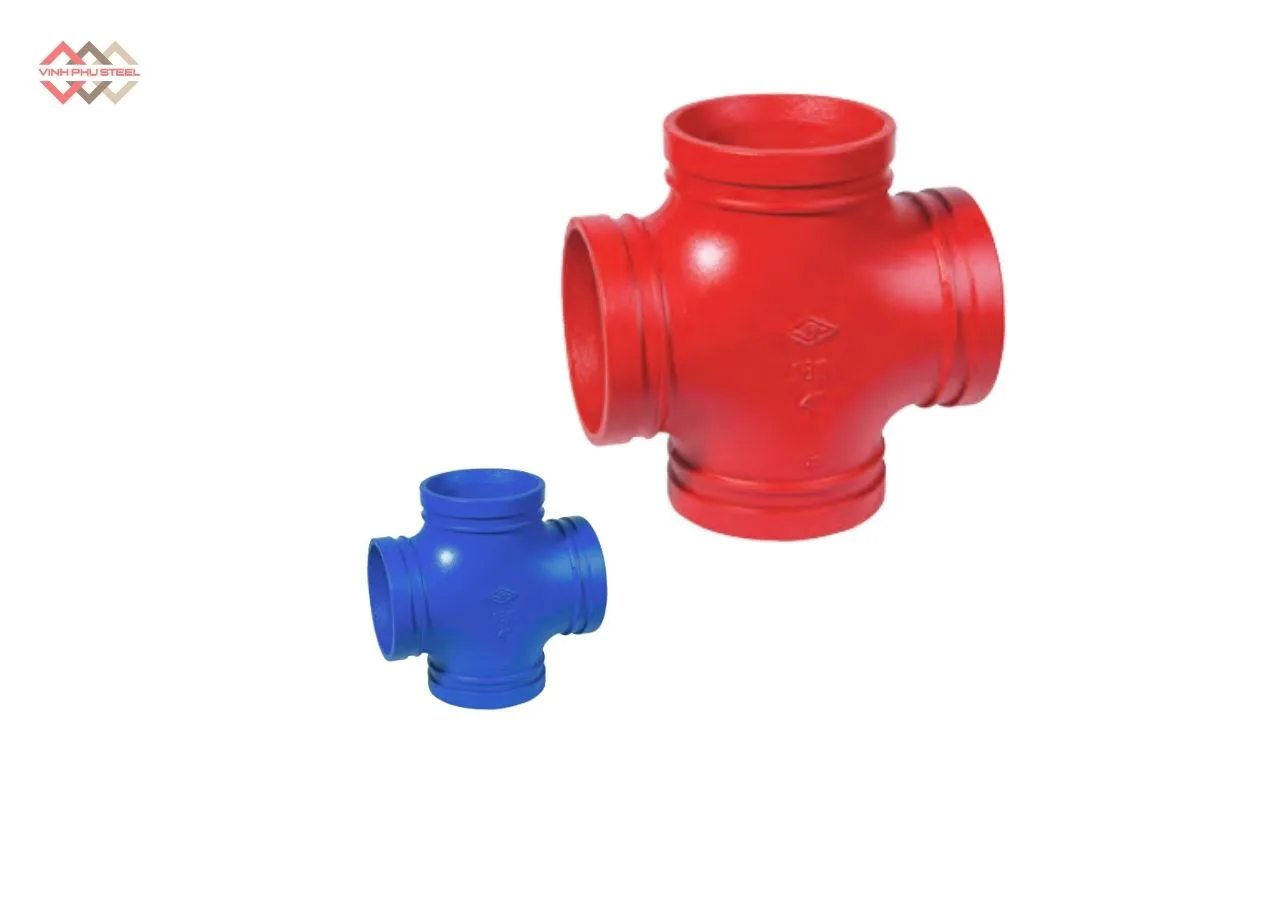

Chữ Thập Nối Rãnh MECH – Grooved Cross

Chữ Thập Nối Rãnh MECH là phụ kiện ống hình chữ thập (Tê 4 ngã) được thiết kế với các đầu nối rãnh), dùng để chia hoặc hợp dòng chảy trong hệ thống đường ống.

Sản phẩm có bốn đầu kết nối, trong đó mỗi đầu có rãnh để gắn với khớp nối rãnh, giúp lắp đặt nhanh chóng, tháo gỡ dễ dàng mà không cần hàn hoặc ren.

Chữ thập nối rãnh thường được sử dụng trong các hệ thống:

• PCCC (phòng cháy chữa cháy)
• HVAC (hệ thống điều hòa không khí, thông gió)
• Hệ thống cấp thoát nước và công nghiệp

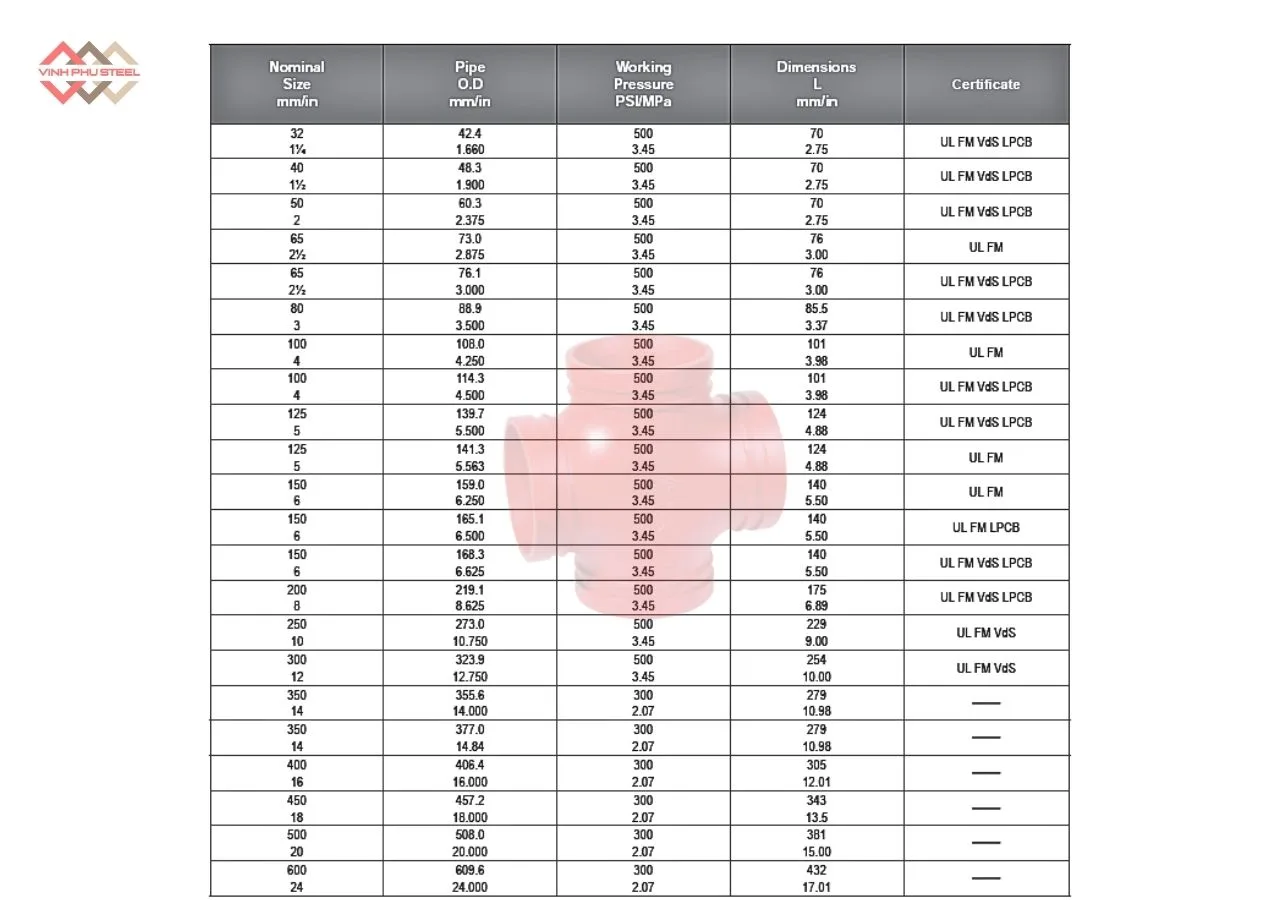

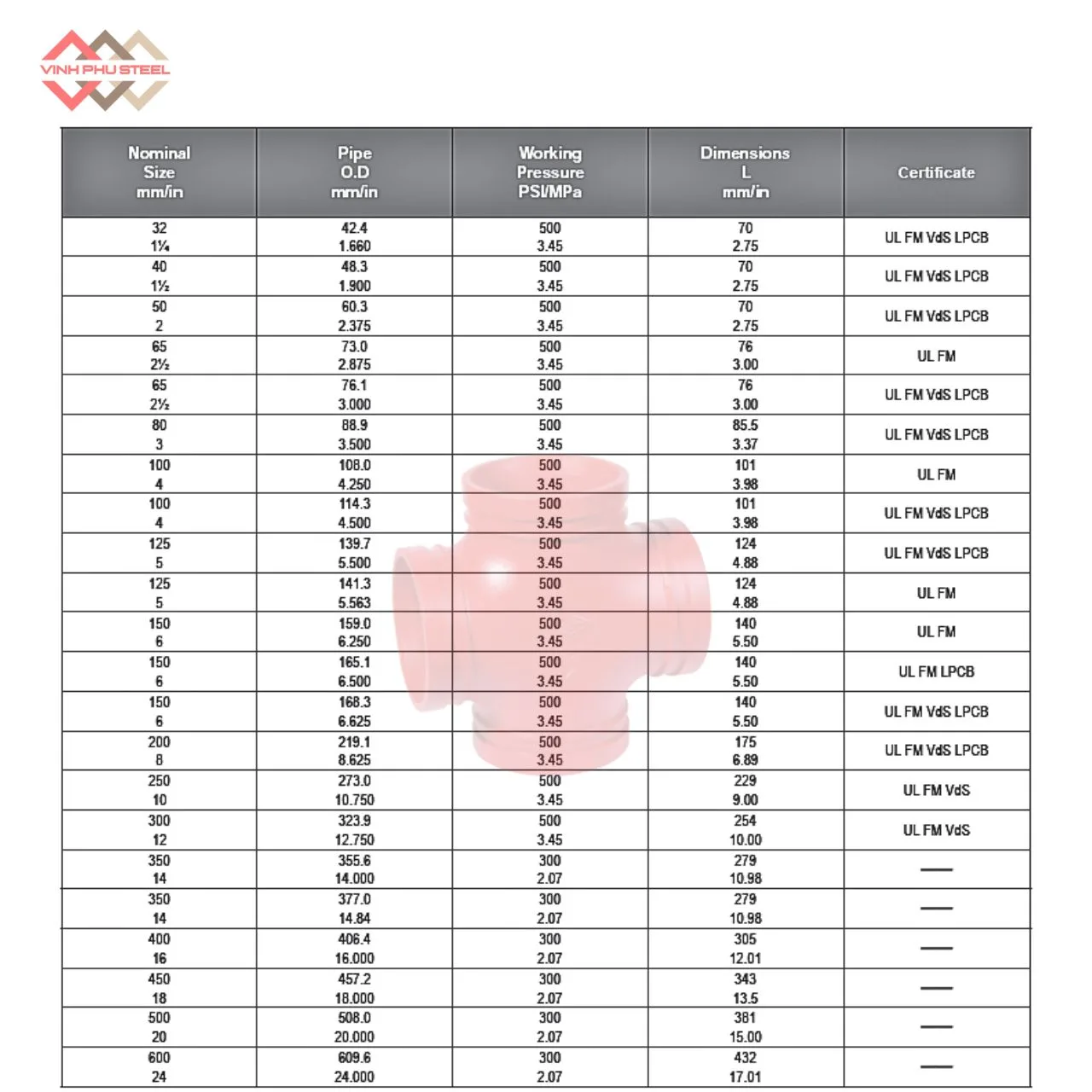

Thông Số Kỹ Thuật Chữ Thập Nối Rãnh MECH

Thông số chính của Tê 4 ngã Mech:

• Tên sản phẩm: T 4 ngã nối rãnh
• Dải kích thước: Từ DN32 đến DN600
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: 4 đầu nối rãnh có kích thước đều nhau.
• Áp suất làm việc: 300 – 500PSI.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

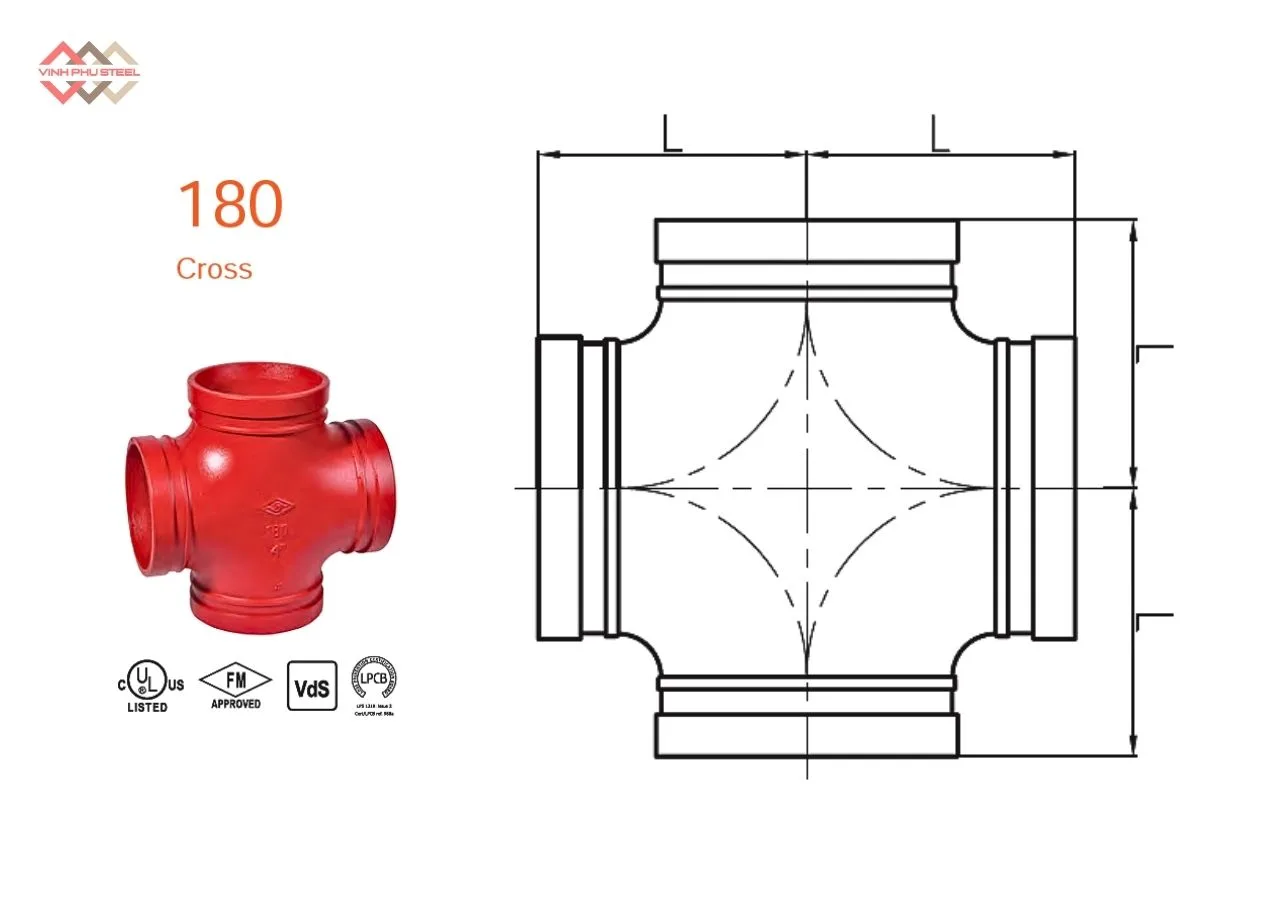

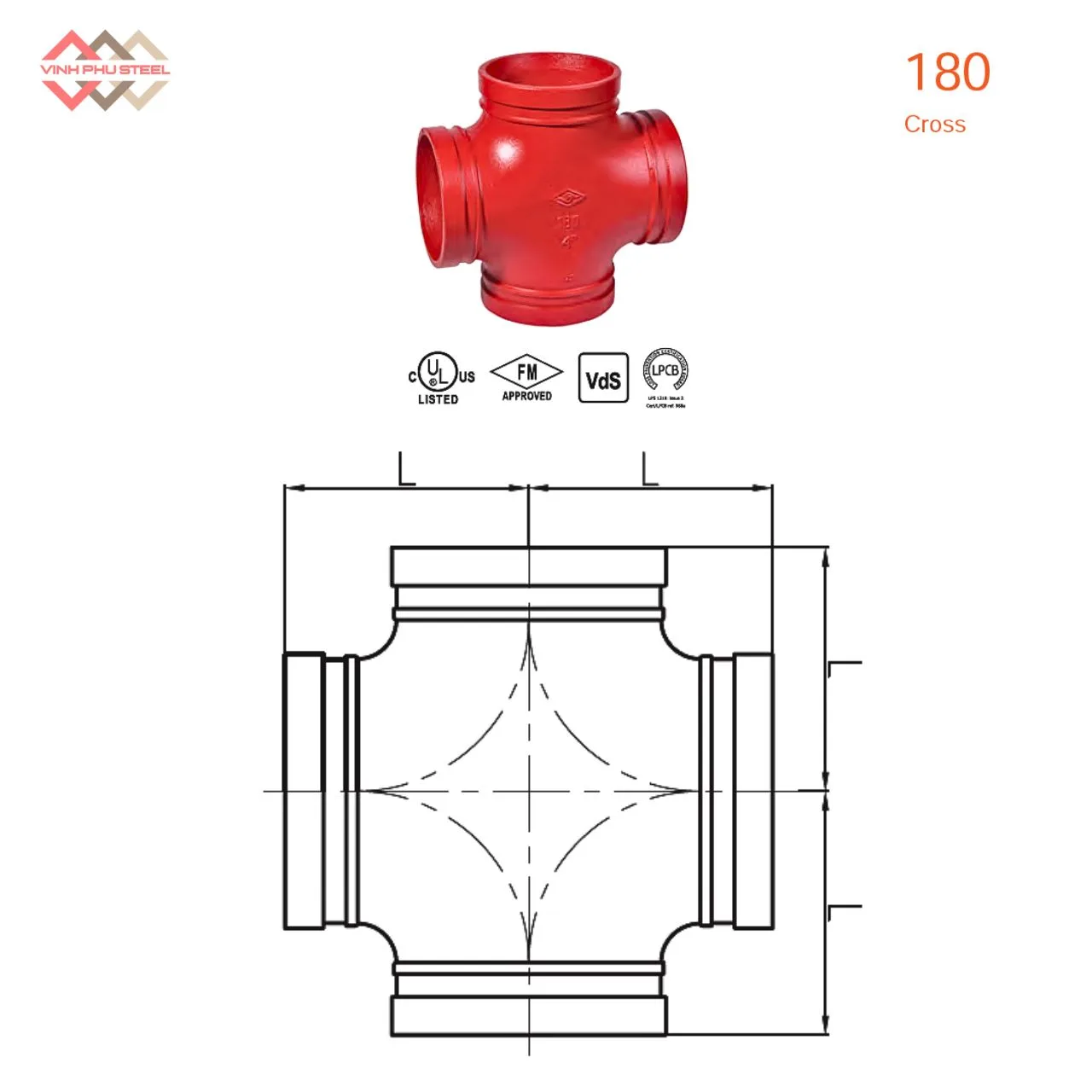

Cấu Tạo Của Chữ Thập Nối Rãnh MECH

Tê 4 Nối Rãnh MECH là phụ kiện ống hình chữ thập, được thiết kế đặc biệt để chia hoặc hợp dòng chảy theo bốn hướng trong hệ thống đường ống. Cấu tạo cơ bản gồm các phần sau:

1. Thân chữ thập

• Là phần chính, được đúc nguyên khối hoặc gia công từ gang dẻo hoặc thép đúc tùy theo yêu cầu áp lực và môi trường.
• Có hình dạng chữ thập, gồm hai ống chính đối xứng và hai nhánh rẽ vuông góc, tạo điểm nối bốn hướng dòng chảy.
• Thân thường được thiết kế dày chắc chắn nhưng vẫn gọn nhẹ, giúp chịu áp lực và va đập tốt.

2. Đầu nối rãnh (Grooved Ends)

• Có 4 đầu nối rãnh có kích thước đều nhau, kích thước từ DN32 – DN600
• Mỗi đầu có rãnh chuyên dụng để lắp khớp nối rãnh (grooved coupling).
• Thiết kế rãnh giúp lắp đặt nhanh chóng, tháo dỡ dễ dàng, đồng thời đảm bảo kín khít và an toàn cho hệ thống.

3. Bề mặt hoàn thiện

• Có nhiều tùy chọn bề mặt để phù hợp với môi trường sử dụng: bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Lớp hoàn thiện giúp chống ăn mòn, gỉ sét và kéo dài tuổi thọ sản phẩm.

Ưu Điểm Của Chữ Thập Nối Rãnh MECH

Chữ Thập Nối Rãnh mang lại nhiều lợi ích vượt trội trong các hệ thống đường ống công nghiệp, PCCC hay HVAC nhờ thiết kế thông minh và vật liệu chất lượng cao.

1. Lắp đặt nhanh, tháo dỡ dễ dàng

• Đầu nối rãnh cho phép kết nối nhanh chóng mà không cần hàn hoặc ren, tiết kiệm thời gian thi công.
• Dễ dàng tháo rời khi bảo trì hoặc thay thế, giúp giảm chi phí và thời gian bảo trì.

2. Khả năng chịu áp lực và độ bền cao

• Thân chữ thập được làm từ gang dẻo (ASTM A536, Grade 65-45-12) hoặc thép đúc (QT450-10), đảm bảo chịu va đập tốt và áp lực làm việc ổn định.
• Phù hợp với các hệ thống áp lực trung bình và cao trong công nghiệp và dân dụng.

3. Độ kín khít vượt trội

• Hệ thống rãnh và khớp nối được thiết kế chuẩn xác, đảm bảo khả năng kín nước và khí tối ưu, hạn chế rò rỉ.

4. Đa dạng bề mặt bảo vệ

• Có các lựa chọn bề mặt đen, sơn thường, sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng để chống gỉ, chống ăn mòn, thích hợp với cả môi trường trong nhà và ngoài trời.

5. Phân nhánh dòng chảy hiệu quả

• Thiết kế 4 ngã giúp chia hoặc hợp dòng chảy đồng đều, đảm bảo lưu lượng và áp lực ổn định trong toàn bộ hệ thống.

6. Phù hợp nhiều hệ thống và kích thước

• Dải kích thước DN32 – DN600 đáp ứng đa dạng yêu cầu từ hệ thống dân dụng đến công nghiệp nặng, thích hợp cho các công trình PCCC, HVAC, cấp thoát nước và công nghiệp.

Ứng Dụng Của Chữ Thập Nối Rãnh MECH

Chữ Thập Nối Rãnh là phụ kiện ống quan trọng trong các hệ thống đường ống công nghiệp, PCCC, HVAC và dân dụng, với khả năng chia hoặc hợp dòng chảy theo bốn hướng hiệu quả. Nhờ thiết kế thông minh và vật liệu chất lượng cao, sản phẩm mang lại độ bền, độ kín khít và hiệu suất tối ưu cho hệ thống. Dưới đây là các ứng dụng chi tiết cùng việc lồng ghép từ khóa liên quan:

1. Hệ thống PCCC (phòng cháy chữa cháy)

• Chữ thập nối rãnh PCCC dùng để phân nhánh dòng nước sang đầu phun sprinkler, trụ cứu hỏa hoặc van chữa cháy, đảm bảo áp lực và lưu lượng nước ổn định trong toàn bộ hệ thống.
• Thích hợp cho hệ thống PCCC nối rãnh, PCCC công nghiệp và tòa nhà cao tầng, giúp tăng hiệu quả bảo vệ an toàn cháy nổ.

2. Hệ thống HVAC (điều hòa không khí, thông gió)

• Dùng trong đường ống dẫn nước lạnh, nước nóng hoặc khí lạnh trong các hệ thống HVAC.
• Chữ thập nối rãnh HVAC giúp phân phối dòng chảy đồng đều đến các nhánh, nâng cao hiệu suất làm mát, sưởi ấm và thông gió.
• Phù hợp cho hệ thống HVAC nối rãnh, ống dẫn HVAC công nghiệp và tòa nhà dân dụng.

3. Hệ thống cấp thoát nước và công nghiệp

• Sản phẩm ứng dụng trong đường ống cấp nước sinh hoạt, dẫn khí, dầu, hơi nước hoặc dung dịch kỹ thuật.
• Chữ thập nối rãnh công nghiệp đảm bảo tối ưu lưu lượng, áp lực ổn định và khả năng vận hành lâu dài.
• Phù hợp cho nhà xưởng, nhà máy, công trình dân dụng và công nghiệp nặng.

4. Hệ thống cơ điện và kỹ thuật MEP

• Dùng trong đường ống kỹ thuật MEP, hệ thống nước sạch, nước thải, khí nén và dầu thủy lực.
• Giúp phân nhánh dòng chảy, điều tiết áp suất và đảm bảo hiệu quả vận hành.
• Phù hợp với các dự án MEP nối rãnh, cơ điện công nghiệp và tòa nhà cao tầng.

Hướng Dẫn Lắp Ráp Chữ Thập Nối Rãnh MECH

Việc lắp đặt Chữ Thập Nối Rãnh đúng kỹ thuật giúp hệ thống đường ống vận hành ổn định, kín khít và bền bỉ, đồng thời tiết kiệm thời gian và chi phí bảo trì. Dưới đây là hướng dẫn chi tiết:

1. Chuẩn bị trước khi lắp ráp

• Kiểm tra sản phẩm, đảm bảo chữ thập không bị nứt, móp, gỉ sét hoặc sai kích thước.
• Vệ sinh các đầu ống và rãnh, loại bỏ bụi bẩn, dầu mỡ hoặc gỉ sét.
• Chuẩn bị các dụng cụ: cờ-lê, mỏ lết, khớp nối rãnh, băng tan hoặc keo ren nếu cần.
• Xác định vị trí và hướng nhánh rẽ trước khi lắp để tránh sai lệch.

2. Lắp khớp nối rãnh

• Đặt khớp nối rãnh vào đầu ống, đảm bảo định vị chính xác và thẳng trục.
• Trượt chữ thập nối rãnh vào khớp nối, căn chỉnh bốn nhánh sao cho đúng hướng phân nhánh.

3. Siết chặt và kiểm tra

• Sử dụng cờ-lê hoặc mỏ lết siết đều, vừa đủ lực, tránh siết quá mạnh gây nứt hoặc biến dạng rãnh.
• Kiểm tra toàn bộ các mối nối, đảm bảo khít và không bị lệch trục.

4. Kiểm tra áp lực và dòng chảy

• Sau khi lắp xong, tiến hành thử áp suất hoặc chạy thử dòng nước/khí.
• Kiểm tra các mối nối có rò rỉ hay không. Nếu phát hiện rò rỉ, tháo ra, làm sạch và siết lại.

5. Bảo trì định kỳ

• Kiểm tra chữ thập nối rãnh định kỳ 3–6 tháng hoặc theo hướng dẫn của nhà sản xuất.
• Vệ sinh bề mặt, kiểm tra lớp sơn/mạ để phòng chống gỉ sét và ăn mòn.

Lưu ý:

• Không dùng búa hoặc lực quá mạnh khi lắp.
• Tuân thủ áp lực làm việc và dải nhiệt độ khuyến cáo của sản phẩm.
• Đối với hệ thống PCCC hoặc HVAC, luôn kiểm tra hướng dòng chảy và nhánh rẽ trước khi đưa vào vận hành.

Một Số Vấn Đề Thường Gặp và Cách Khắc Phục

Trong quá trình lắp đặt và vận hành Chữ Thập Nối Rãnh, một số vấn đề phổ biến có thể ảnh hưởng đến hiệu suất, độ kín và tuổi thọ hệ thống. Dưới đây là những vấn đề thường gặp và giải pháp xử lý:

1. Rò rỉ tại mối nối rãnh

• Nguyên nhân: Khớp nối lắp không đúng vị trí, rãnh bẩn hoặc lệch trục; siết quá lỏng hoặc quá chặt.
• Khắc phục: Tháo mối nối, vệ sinh rãnh, căn chỉnh chữ thập đúng hướng, lắp lại khớp nối và siết vừa đủ lực. Có thể sử dụng băng tan hoặc keo chuyên dụng nếu cần tăng độ kín.

2. Nứt hoặc gãy thân chữ thập

• Nguyên nhân: Siết quá mạnh, va đập trong quá trình lắp đặt hoặc vận hành, áp lực vượt quá giới hạn cho phép.
• Khắc phục: Thay thế chữ thập mới. Khi lắp, sử dụng lực vừa đủ, tránh va đập, đồng thời kiểm tra áp suất hệ thống không vượt quá dải cho phép.

3. Sai lệch hướng nhánh rẽ

• Nguyên nhân: Lắp đặt sai vị trí, chưa căn chỉnh nhánh trước khi siết.
• Khắc phục: Tháo chữ thập ra, điều chỉnh hướng các nhánh đúng trục, sau đó siết chặt vừa đủ.

4. Ăn mòn hoặc gỉ sét bề mặt

• Nguyên nhân: Làm việc trong môi trường ẩm, hóa chất hoặc ngoài trời mà lớp sơn/mạ bị trầy xước.
• Khắc phục: Chọn sản phẩm với bề mặt bảo vệ phù hợp (sơn epoxy, mạ kẽm, kẽm nhúng nóng). Kiểm tra định kỳ, sơn hoặc mạ lại các vị trí trầy xước để ngăn gỉ.

5. Giảm lưu lượng hoặc áp suất dòng chảy

• Nguyên nhân: Cặn bẩn, rác thải tích tụ trong lòng chữ thập hoặc đường ống bị tắc nghẽn.
• Khắc phục: Làm sạch hệ thống định kỳ, đảm bảo kích thước chữ thập và ống phù hợp, có thể lắp bộ lọc hoặc strainer để hạn chế tạp chất.

6. Rung hoặc ồn trong hệ thống

• Nguyên nhân: Hệ thống ống chưa cố định, dòng chảy thay đổi đột ngột, mối nối lỏng.
• Khắc phục: Cố định đường ống bằng giá đỡ, đai kẹp, kiểm tra và siết lại các khớp nối. Sử dụng van điều tiết dòng chảy nếu cần giảm chấn động.

Bảo Trì Chữ Thập (Tê 4 Ngã) Nối Rãnh MECH

Để Chữ Thập Nối Rãnh hoạt động ổn định, duy trì độ kín khít và kéo dài tuổi thọ, việc bảo trì định kỳ là rất quan trọng. Dưới đây là hướng dẫn chi tiết:

1. Kiểm tra định kỳ

• Thường xuyên kiểm tra các mối nối rãnh để phát hiện rò rỉ, lệch trục hoặc lỏng khớp.
• Kiểm tra bề mặt chữ thập để phát hiện gỉ sét, ăn mòn hoặc trầy xước lớp bảo vệ.
• Với hệ thống PCCC hoặc HVAC, kiểm tra định kỳ theo tần suất 3–6 tháng hoặc theo hướng dẫn nhà sản xuất.

2. Vệ sinh bề mặt và lòng ống

• Loại bỏ bụi bẩn, cặn bã, dầu mỡ hoặc rỉ sét bám trên bề mặt và lòng chữ thập.
• Đối với môi trường hóa chất hoặc nước có độ ăn mòn cao, vệ sinh kỹ hơn và sử dụng chất chống gỉ phù hợp.

3. Siết lại khớp nối nếu cần

• Kiểm tra lực siết của khớp nối rãnh, đảm bảo khít nhưng không quá chặt, tránh làm nứt hoặc biến dạng rãnh.
• Khi phát hiện mối nối lỏng, tháo ra, vệ sinh rãnh và siết lại đúng kỹ thuật.

4. Kiểm tra lớp bảo vệ bề mặt

• Kiểm tra lớp sơn, epoxy, mạ kẽm hoặc kẽm nhúng nóng.
• Nếu lớp bảo vệ bị trầy xước hoặc bong tróc, sơn hoặc mạ lại để ngăn gỉ sét và ăn mòn.

5. Kiểm tra lưu lượng và áp suất dòng chảy

• Sau khi bảo trì, chạy thử hệ thống để kiểm tra áp lực và lưu lượng.
• Đảm bảo chữ thập phân nhánh dòng chảy đều và hệ thống hoạt động ổn định.

6. Lưu ý an toàn

• Không dùng búa hoặc lực mạnh khi tháo lắp để tránh làm hư rãnh.
• Tuân thủ áp suất làm việc và nhiệt độ khuyến cáo của sản phẩm.

Bảo trì định kỳ cho Chữ Thập Nối Rãnh giúp ngăn ngừa rò rỉ, gỉ sét, hư hỏng khớp nối và đảm bảo hiệu suất dòng chảy ổn định. Việc này không chỉ kéo dài tuổi thọ sản phẩm mà còn giảm chi phí bảo trì và vận hành hệ thống.

Mua Chữ Thập Nối Rãnh MECH Chính Hãng, Giá Rẻ

Thép Vinh Phú – Nhà cung cấp Tê 4 Ngã và Chữ Thập Nối Rãnh chính hãng, giá tốt nhất thị trường. Chúng tôi mang đến các sản phẩm phụ kiện ống chất lượng cao, nhập khẩu hoặc sản xuất theo tiêu chuẩn quốc tế, đảm bảo độ bền, khả năng chịu áp lực và hiệu suất dòng chảy tối ưu cho mọi hệ thống đường ống.

Sản phẩm chính hãng, giá cạnh tranh và giao hàng nhanh chóng là cam kết mang lại giải pháp vật liệu thép đáng tin cậy cho mọi công trình.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá tốt nhất
