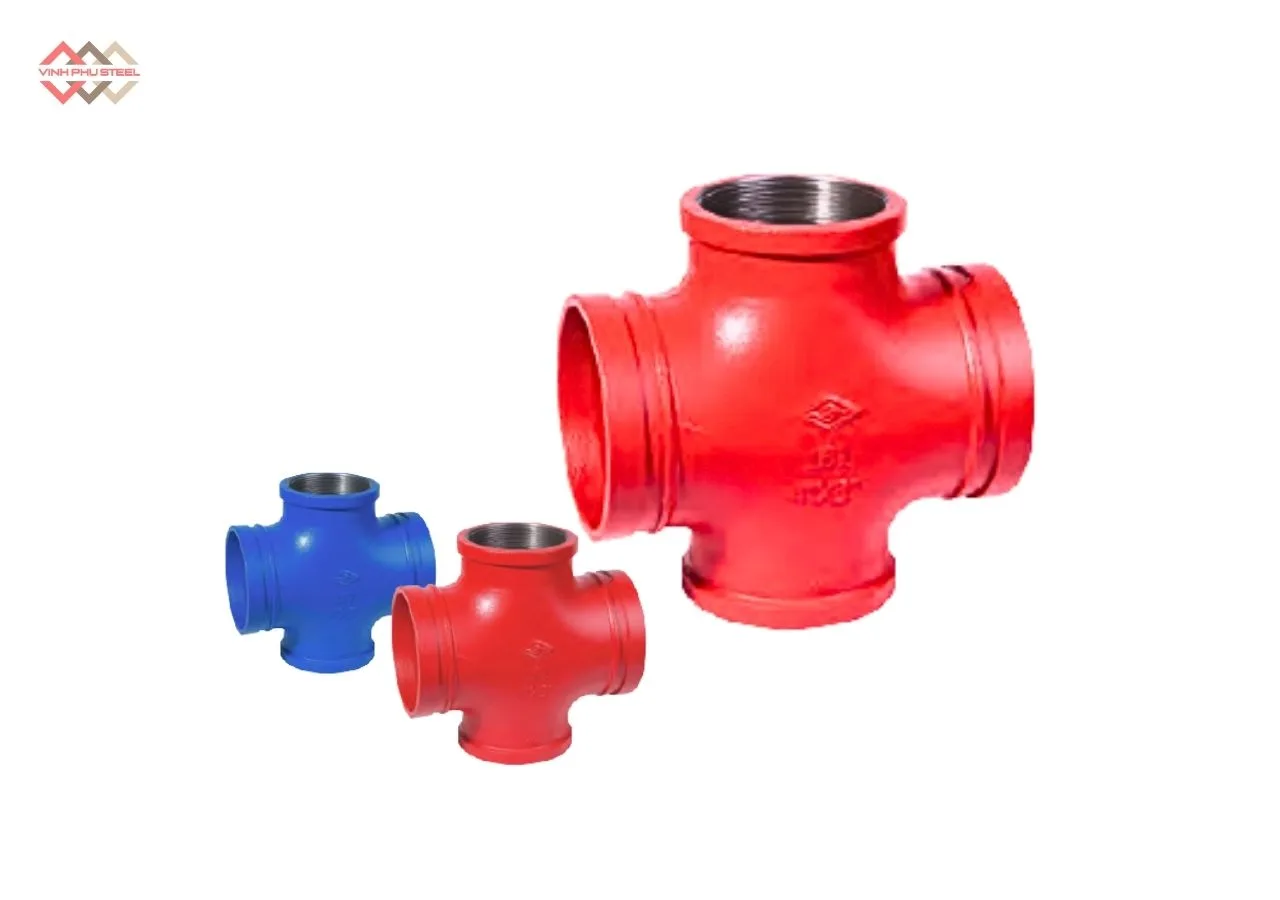

Chữ Thập Giảm Ren MECH – Reducing Cross With Female Thread

Mô tả

Trong các hệ thống đường ống công nghiệp, PCCC hay HVAC, việc kết nối các ống có kích thước khác nhau luôn đòi hỏi phụ kiện chuyên dụng để đảm bảo độ kín, độ bền và tính an toàn cho toàn hệ thống. Một trong những phụ kiện không thể thiếu trong trường hợp này chính là Chữ Thập Giảm Ren – Reducing Cross With Female Thread.

Bài viết này được thực hiện nhằm giúp bạn hiểu rõ cấu tạo, công dụng, ưu điểm và ứng dụng thực tế của loại phụ kiện đặc biệt này, đồng thời hướng dẫn cách lắp đặt đúng kỹ thuật để đạt hiệu quả tối ưu. Nếu bạn đang tìm giải pháp kết nối ống tiện lợi, nhỏ gọn nhưng vẫn đảm bảo hiệu suất và độ bền cao, thì Chữ Thập Giảm Ren MECH chắc chắn là lựa chọn không thể bỏ qua.

Chữ Thập Giảm Ren MECH Là Gì?

Chữ Thập Giảm Ren (Reducing Cross With Female Thread) là phụ kiện nối ống đặc biệt, được thiết kế nhằm phân nhánh dòng chảy từ ống chính sang hai nhánh phụ trong cùng một hệ thống. Điểm nổi bật của loại phụ kiện này là kết hợp hai dạng kết nối khác nhau:

• Hai đầu nối ống chính có kích thước lớn hơn, sử dụng liên kết rãnh (grooved connection) giúp lắp đặt nhanh chóng, chắc chắn và dễ tháo lắp khi cần bảo trì.
• Hai đầu nhánh còn lại có kích thước nhỏ hơn, được thiết kế dạng ren trong (female thread), giúp kết nối linh hoạt với các ống hoặc phụ kiện ren tiêu chuẩn khác.

Sự kết hợp giữa liên kết rãnh và liên kết ren mang lại khả năng thích ứng cao với nhiều loại đường ống, đồng thời giảm thiểu thời gian thi công, đảm bảo độ kín khít và độ bền cơ học vượt trội.

Thông Số Kỹ Thuật Chữ Thập Giảm Ren MECH

Thông số chính của Tê 4 ngã thu Ren Mech:

• Tên sản phẩm: T 4 ngã thu nối rãnh – ren
• Dải kích thước DN(ống chính x ống rẽ): Từ DN65x50 đến DN200x80
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: 1 cặp đầu nối rãnh, 1 cặp đầu nối ren trong (female thread)
• Áp suất làm việc: 300PSI.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

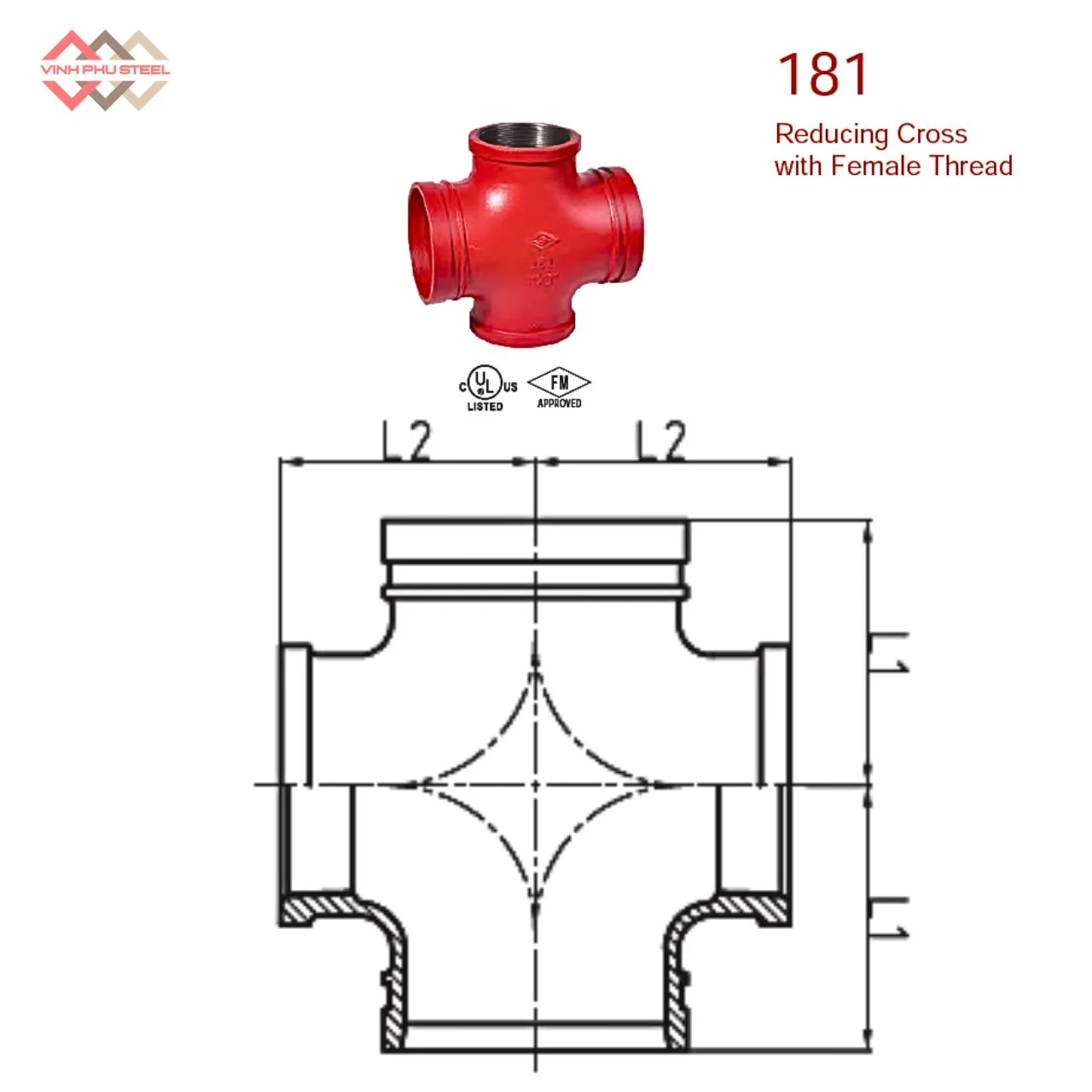

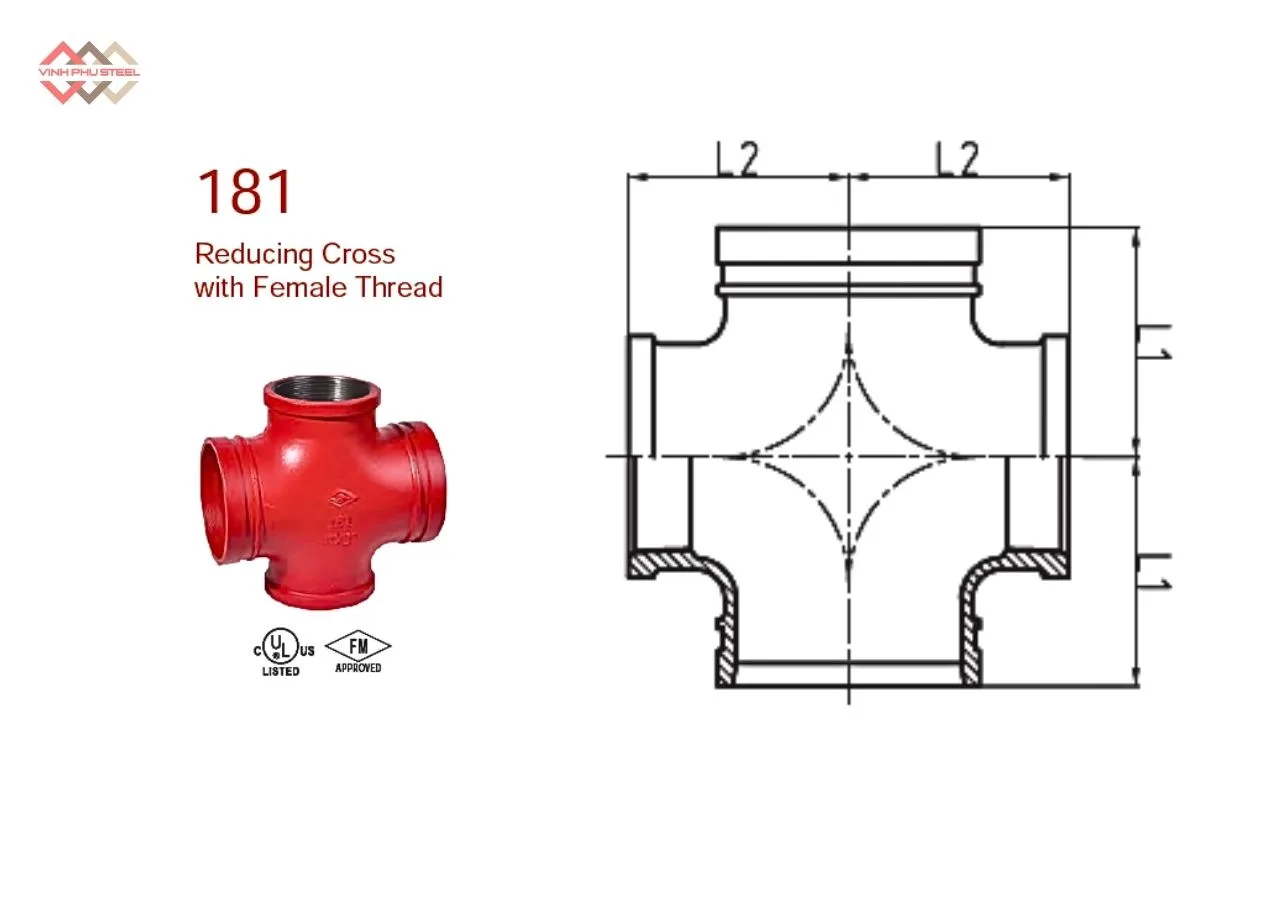

Cấu Tạo Của Chữ Thập Giảm Ren MECH

Chữ Thập Giảm Ren – Reducing Cross With Female Thread được thiết kế thông minh, kết hợp giữa hai dạng kết nối khác nhau để mang lại tính linh hoạt và hiệu quả cao trong lắp đặt hệ thống đường ống. Cấu tạo cơ bản của sản phẩm gồm các phần chính sau:

1. Thân chữ thập (Body)

• Là phần trung tâm của phụ kiện, có hình dạng chữ “+”, được đúc nguyên khối giúp đảm bảo độ bền và khả năng chịu áp lực cao.
• Vật liệu chế tạo:
  • Gang dẻo (Ductile Iron – ASTM A536, Grade 65-45-12): có độ cứng tốt, chịu lực và chống ăn mòn hiệu quả.
  • Thép đúc hoặc thép mạ kẽm (Carbon Steel / Galvanized Steel): tăng cường độ bền cơ học, thích hợp trong môi trường khắc nghiệt.
• Bề mặt trong được xử lý trơn nhẵn, giảm tổn thất áp suất, giúp dòng chảy ổn định và đều qua các nhánh ống.

2. Đầu nối rãnh (Grooved Ends)

• Hai đầu đối diện nhau có kích thước lớn hơn, được thiết kế kiểu rãnh (grooved type) để kết nối với ống chính.
• Liên kết bằng khớp nối rãnh (grooved coupling) giúp lắp đặt nhanh, không cần hàn hoặc ren, đồng thời dễ tháo lắp khi bảo trì.
• Các rãnh được gia công chính xác theo tiêu chuẩn quốc tế, đảm bảo độ khít, độ đồng tâm và khả năng chịu áp suất cao.

3. Đầu nối ren trong (Female Thread Ends)

• Hai đầu còn lại có kích thước nhỏ hơn, được thiết kế ren trong (female thread) theo tiêu chuẩn BSPT hoặc NPT.
• Cho phép kết nối linh hoạt với ống ren hoặc phụ kiện ren tiêu chuẩn, phù hợp khi cần dẫn nhánh nhỏ hơn trong hệ thống chính.
• Thiết kế ren sâu, chính xác, đảm bảo khả năng kín khít tuyệt đối, tránh rò rỉ ở các mối nối.

Ưu Điểm Của Chữ Thập Giảm Ren MECH

Chữ Thập Giảm Ren là phụ kiện nối ống được thiết kế đặc biệt để kết hợp linh hoạt giữa hai dạng liên kết – rãnh và ren. Sản phẩm này mang lại nhiều lợi ích vượt trội trong lắp đặt, vận hành và bảo trì hệ thống đường ống công nghiệp. Dưới đây là những ưu điểm nổi bật của Chữ Thập Giảm Ren MECH:

1. Kết hợp linh hoạt giữa hai dạng kết nối

Chữ Thập Giảm Ren MECH được thiết kế với hai đầu nối ống chính dạng rãnh và hai đầu nhánh dạng ren trong, giúp kết nối dễ dàng giữa các đường ống có kích thước khác nhau. Cấu tạo này mang lại tính linh hoạt cao, phù hợp với nhiều loại hệ thống, đặc biệt là trong không gian lắp đặt hạn chế.

2. Lắp đặt nhanh chóng và dễ bảo trì

Nhờ đầu nối rãnh, việc lắp đặt trở nên nhanh gọn, không cần hàn hoặc ren, giúp giảm thời gian thi công và chi phí nhân công. Các đầu ren trong cho phép tháo lắp hoặc thay thế các nhánh phụ dễ dàng mà không phải ngắt toàn bộ hệ thống, thuận tiện cho việc bảo trì và sửa chữa định kỳ.

3. Độ kín khít và độ bền cao

Phần ren được gia công chính xác theo tiêu chuẩn quốc tế, đảm bảo độ kín tuyệt đối, hạn chế rò rỉ tại mối nối. Thân sản phẩm được làm từ gang dẻo hoặc thép mạ kẽm có khả năng chịu áp lực và va đập tốt, phù hợp với các môi trường làm việc khắc nghiệt.

4. Hiệu suất dòng chảy ổn định

Thiết kế bên trong thân chữ thập được xử lý trơn nhẵn, giúp dòng chảy đi qua ổn định, giảm thiểu tổn thất áp suất và tiếng ồn. Nhờ đó, hệ thống hoạt động hiệu quả hơn và tiết kiệm năng lượng trong quá trình vận hành.

5. Chống ăn mòn và tuổi thọ cao

Bề mặt Chữ Thập Giảm Ren MECH được phủ sơn epoxy hoặc mạ kẽm nhúng nóng, giúp chống oxy hóa, hạn chế rỉ sét và tăng độ bền trong môi trường ẩm ướt hoặc tiếp xúc với hóa chất. Tuổi thọ sử dụng của sản phẩm dài, duy trì hiệu năng ổn định theo thời gian.

6. Ứng dụng đa dạng trong thực tế

Chữ Thập Giảm Ren MECH được ứng dụng rộng rãi trong nhiều hệ thống khác nhau như: hệ thống PCCC, HVAC, cấp thoát nước, nhà máy công nghiệp, dầu khí, hóa chất và xử lý nước thải. Phụ kiện này dễ dàng tích hợp vào hệ thống mới hoặc thay thế cho các mối nối cũ mà không cần thay đổi cấu trúc đường ống.

Ứng Dụng Của Chữ Thập Giảm Ren MECH

Chữ Thập Giảm Ren là phụ kiện được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng kết nối linh hoạt giữa các đường ống có kích thước và dạng liên kết khác nhau. Với thiết kế kết hợp giữa đầu rãnh và đầu ren, sản phẩm này đáp ứng hiệu quả yêu cầu kỹ thuật của nhiều hệ thống công nghiệp hiện đại.

Dưới đây là những ứng dụng phổ biến của Chữ Thập Giảm Ren MECH – Reducing Cross With Female Thread:

1. Hệ thống phòng cháy chữa cháy (PCCC)

Chữ Thập Giảm Ren MECH được sử dụng để phân nhánh đường ống chính sang các nhánh phụ trong hệ thống PCCC. Liên kết rãnh giúp việc thi công nhanh chóng, còn đầu ren nhỏ phù hợp để kết nối với các thiết bị như đầu phun sprinkler, van, cảm biến áp lực… giúp hệ thống hoạt động an toàn và ổn định.

2. Hệ thống HVAC (Thông gió, điều hòa không khí)

Trong hệ thống HVAC, sản phẩm được dùng để phân phối lưu lượng nước hoặc khí lạnh đến nhiều khu vực khác nhau. Tính linh hoạt của thiết kế giúp giảm thiểu không gian lắp đặt và thuận tiện trong việc bảo trì, thay thế khi cần thiết.

3. Hệ thống cấp thoát nước công nghiệp và dân dụng

Chữ Thập Giảm Ren MECH giúp kết nối ống chính với các nhánh cấp nước nhỏ hơn, đảm bảo lưu lượng phân bổ đều và áp lực ổn định. Đầu ren nhỏ giúp dễ dàng kết nối với ống dẫn phụ, đồng hồ đo lưu lượng hoặc van xả nước.

4. Ngành dầu khí và hóa chất

Nhờ khả năng chịu áp lực và chống ăn mòn cao, phụ kiện này được ứng dụng trong các đường ống dẫn dầu, khí nén hoặc hóa chất nhẹ. Thiết kế chắc chắn giúp đảm bảo an toàn trong môi trường làm việc khắc nghiệt, hạn chế rò rỉ và hư hỏng.

5. Nhà máy chế biến thực phẩm và xử lý nước

Trong các hệ thống xử lý nước hoặc chế biến thực phẩm, Chữ Thập Giảm Ren MECH giúp phân nhánh dòng chảy một cách hiệu quả mà vẫn đảm bảo vệ sinh và an toàn. Lớp phủ chống gỉ giúp phụ kiện thích hợp với môi trường ẩm, nhiệt độ cao hoặc có độ pH thay đổi.

6. Hệ thống đường ống công nghiệp tổng hợp

Phụ kiện này còn được sử dụng trong các nhà máy sản xuất, khu công nghiệp, xưởng cơ khí để dẫn nước làm mát, khí nén, dầu thủy lực hoặc chất lỏng kỹ thuật. Với khả năng tháo lắp linh hoạt, sản phẩm giúp tối ưu chi phí và thời gian vận hành hệ thống.

Hướng Dẫn Lắp Đặt Chữ Thập Giảm Ren MECH

Để Chữ Thập Giảm Ren vận hành ổn định, đảm bảo độ kín khít và tuổi thọ cao, việc lắp đặt đúng kỹ thuật là yêu cầu bắt buộc. Dưới đây là hướng dẫn chi tiết giúp quá trình thi công diễn ra an toàn, nhanh chóng và hiệu quả.

1. Chuẩn bị trước khi lắp đặt

Trước khi tiến hành, cần kiểm tra kỹ phụ kiện và các vật liệu đi kèm.

• Kiểm tra sản phẩm: Đảm bảo chữ thập không bị nứt, móp, rỉ sét hay hư hỏng phần ren và rãnh.
• Xác định kích thước: Đo chính xác kích thước ống chính (đầu rãnh) và ống nhánh (đầu ren) để lựa chọn khớp nối và phụ kiện tương ứng.
• Vệ sinh bề mặt: Làm sạch bụi, dầu mỡ hoặc tạp chất trên đầu ống và bên trong chữ thập để đảm bảo bề mặt kết nối sạch và kín khít.

2. Lắp đặt đầu nối rãnh (Grooved End Connection)

• Lắp vòng đệm (gasket) vào đầu ống hoặc phụ kiện cần nối.
• Đưa hai đầu ống vào khớp nối rãnh (grooved coupling) sao cho rãnh khớp hoàn toàn với vòng kẹp.
• Căn chỉnh vị trí chữ thập để hướng phân nhánh chính xác theo thiết kế.
• Siết chặt bulong trên khớp nối rãnh theo cặp đối xứng, đảm bảo lực siết đều, tránh lệch hoặc biến dạng gây rò rỉ.

3. Lắp đặt đầu nối ren trong (Female Thread End)

• Quấn băng keo lụa (PTFE tape) hoặc dùng keo làm kín ren chuyên dụng quanh phần ren ngoài của ống hoặc phụ kiện.
• Vặn đầu ren ngoài vào ren trong của chữ thập bằng tay đến khi khớp chặt.
• Dùng cờ lê siết thêm vừa đủ, không nên siết quá chặt để tránh làm hư ren hoặc nứt thân phụ kiện.
• Căn chỉnh lại hướng dòng chảy sao cho các nhánh chữ thập nằm đúng vị trí theo thiết kế hệ thống.

4. Kiểm tra sau khi lắp đặt

• Kiểm tra độ kín: Sau khi lắp xong, thử áp lực nước hoặc khí nén ở mức thấp để phát hiện rò rỉ tại các mối nối.
• Kiểm tra độ thẳng: Đảm bảo chữ thập không bị nghiêng, lệch hoặc xoắn làm ảnh hưởng đến lưu lượng dòng chảy.
• Siết lại bulong nếu cần: Nếu phát hiện rò rỉ nhỏ tại đầu rãnh, siết nhẹ lại bulong để đảm bảo kín tuyệt đối.

5. Lưu ý kỹ thuật khi lắp đặt

• Không hàn, cắt hoặc mài gần vị trí chữ thập để tránh hư lớp phủ bảo vệ.
• Không siết bulong hay ren khi hệ thống đang có áp lực.
• Không dùng dầu hoặc mỡ bôi trơn không phù hợp lên phần ren, có thể làm giảm khả năng làm kín.
• Nên lắp đặt theo hướng dẫn kỹ thuật của nhà sản xuất MECH hoặc bởi đội ngũ chuyên nghiệp.

Những Vấn Đề Thường Gặp Khi Lắp Đặt

Trong quá trình thi công và sử dụng Chữ Thập Giảm Ren MECH – Reducing Cross With Female Thread, nếu thao tác không đúng kỹ thuật, người lắp đặt có thể gặp phải một số sự cố ảnh hưởng đến độ kín, hiệu suất dòng chảy hoặc độ bền của hệ thống. Dưới đây là tổng hợp các lỗi phổ biến và hướng xử lý chi tiết.

1. Rò rỉ tại mối nối ren

Nguyên nhân:

• Siết ren quá lỏng hoặc quá chặt.
• Không quấn băng keo lụa đúng cách hoặc sử dụng loại keo làm kín kém chất lượng.
• Bề mặt ren bị bẩn, xước hoặc hư hại trong quá trình vận chuyển.

Cách khắc phục:

• Tháo mối nối, làm sạch lại phần ren, quấn băng keo PTFE đều và đúng chiều.
• Dùng keo làm kín chuyên dụng cho hệ thống nước hoặc khí nếu cần.
• Siết ren vừa đủ, tránh dùng lực quá mạnh gây nứt phụ kiện.

2. Rò rỉ tại mối nối rãnh (Grooved Connection)

Nguyên nhân:

• Vòng đệm (gasket) bị lệch, bẩn hoặc kẹp sai vị trí.
• Khớp nối rãnh lắp không khít, bulong siết không đều.
• Rãnh ống bị mòn hoặc không đạt tiêu chuẩn kích thước.

Cách khắc phục:

• Tháo khớp nối, kiểm tra và vệ sinh lại vòng đệm.
• Căn chỉnh đúng vị trí chữ thập, lắp lại khớp nối và siết bulong đều tay theo cặp đối xứng.
• Kiểm tra lại tiêu chuẩn kích thước rãnh của ống và phụ kiện.

3. Mối nối bị lệch, sai hướng phân nhánh

Nguyên nhân:

• Không căn chỉnh đúng vị trí chữ thập khi lắp đặt.
• Siết bulong hoặc ren trước khi cố định hướng các nhánh.

Cách khắc phục:

• Nới lỏng các khớp nối, điều chỉnh lại hướng chữ thập theo thiết kế hệ thống.
• Cố định lại khi đã căn chỉnh đúng hướng phân nhánh.

4. Nứt hoặc biến dạng thân chữ thập

Nguyên nhân:

• Siết ren hoặc bulong quá chặt.
• Vận chuyển hoặc lưu kho không đúng cách, gây va đập mạnh.
• Áp lực thử vượt quá giới hạn kỹ thuật cho phép.

Cách khắc phục:

• Ngưng sử dụng và thay thế phụ kiện bị hư hại.
• Siết chặt theo đúng mô-men khuyến nghị từ nhà sản xuất.
• Luôn tuân thủ áp suất thử theo tiêu chuẩn thiết kế hệ thống.

5. Ăn mòn hoặc gỉ sét bề mặt

Nguyên nhân:

• Môi trường làm việc có độ ẩm hoặc hóa chất cao.
• Lớp mạ bảo vệ bị trầy xước trong quá trình thi công.
• Không vệ sinh hoặc bảo dưỡng định kỳ.

Cách khắc phục:

• Sơn phủ lại bề mặt bị trầy bằng sơn chống rỉ chuyên dụng.
• Thực hiện kiểm tra định kỳ để phát hiện sớm dấu hiệu ăn mòn.
• Với môi trường khắc nghiệt, nên sử dụng vật liệu mạ kẽm nhúng nóng hoặc inox.

6. Tiếng ồn hoặc rung động tại vị trí chữ thập

Nguyên nhân:

• Dòng chảy không ổn định, có bọt khí hoặc áp lực biến thiên.
• Lắp đặt sai độ nghiêng hoặc không có giá đỡ chắc chắn.

Cách khắc phục:

• Xả khí trong hệ thống để ổn định dòng chảy.
• Kiểm tra lại độ cố định của giá đỡ, đảm bảo chữ thập không bị rung khi vận hành.
