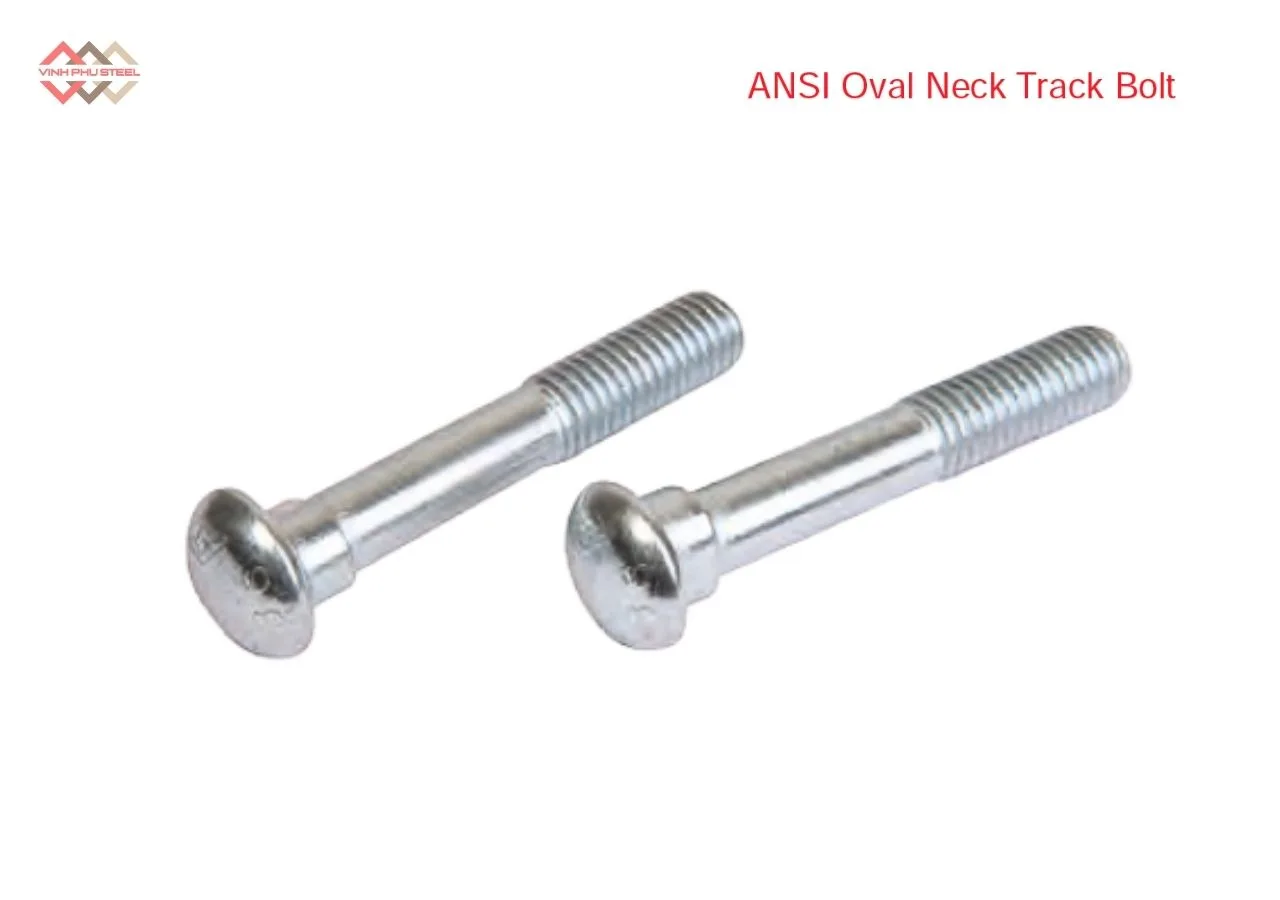

Bu Lông Cổ Bầu Đường Ray MECH – Tiêu Chuẩn ANSI

Mô tả

Trong các hệ thống đường ray công nghiệp, mỗi chi tiết liên kết đều đóng vai trò quyết định đến độ ổn định và tuổi thọ của toàn bộ kết cấu. Bu lông cổ bầu đường ray MECH được sản xuất theo tiêu chuẩn ANSI (Mỹ), đáp ứng các yêu cầu nghiêm ngặt về độ chính xác, khả năng chịu lực và chống xoay trong quá trình lắp đặt.

Nhờ chất lượng ổn định và khả năng đáp ứng đa dạng ứng dụng, bu lông cổ bầu đường ray – tiêu chuẩn ANSI hiện là lựa chọn ưu tiên trong các hệ thống đường sắt, băng tải công nghiệp và công trình cơ khí nặng.

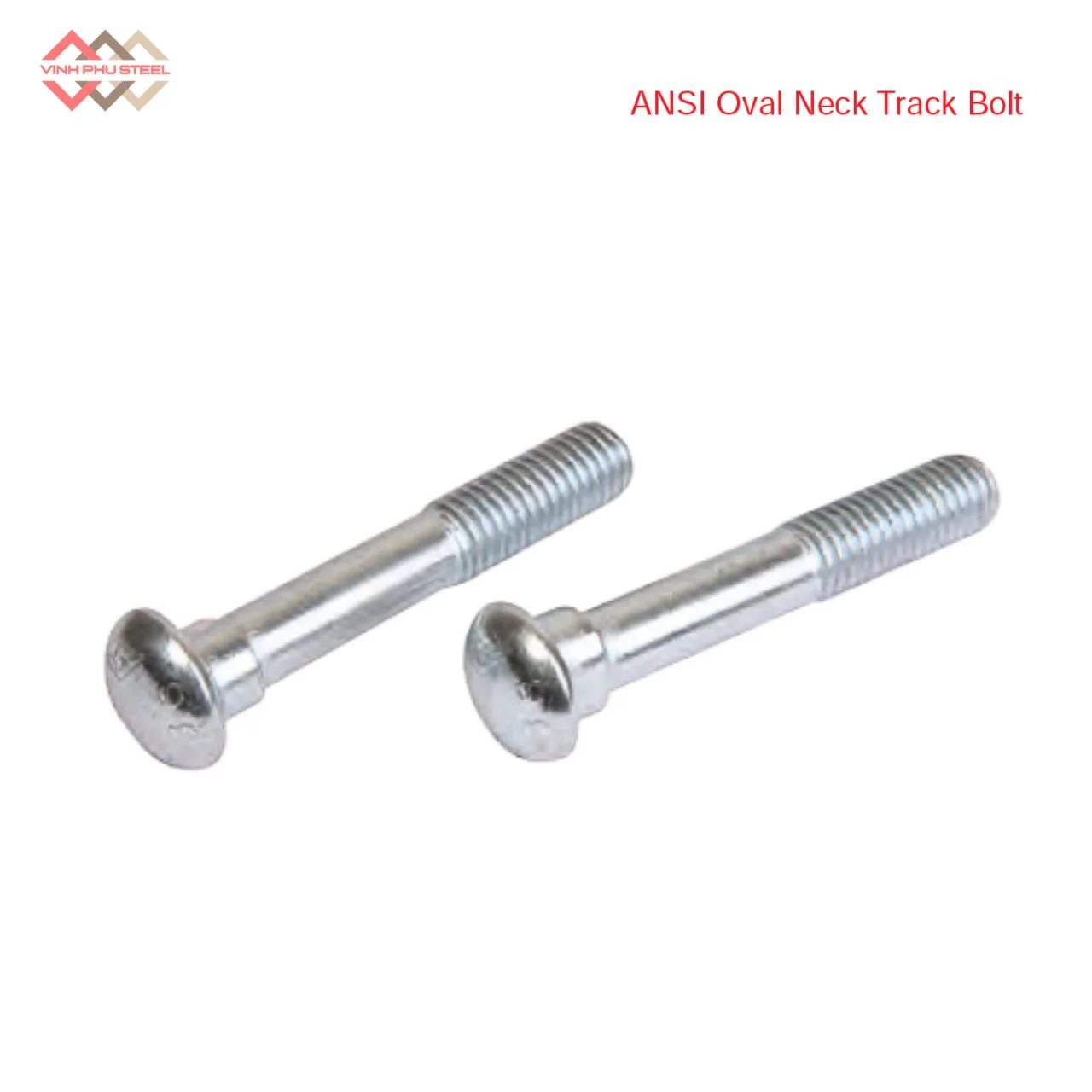

Bu Lông Cổ Bầu Đường Ray MECH – Tiêu Chuẩn ANSI

Bu lông cổ bầu đường ray MECH (tên tiếng anh: ANSI Oval Neck Track Bolt) là loại bu lông chuyên dụng dùng để liên kết và cố định thanh ray thép trong các hệ thống đường sắt, băng tải, cầu trục hoặc thiết bị công nghiệp nặng. Sản phẩm được sản xuất theo tiêu chuẩn ANSI (American National Standards Institute) – tiêu chuẩn quốc gia Hoa Kỳ, đảm bảo độ chính xác, độ bền và tính tương thích cao với các kết cấu cơ khí hiện đại.

Với thương hiệu MECH, sản phẩm được gia công từ thép hợp kim chất lượng cao, xử lý bề mặt bằng mạ kẽm hoặc phủ đen chống gỉ, đáp ứng tốt các điều kiện làm việc khắc nghiệt trong công nghiệp và xây dựng.

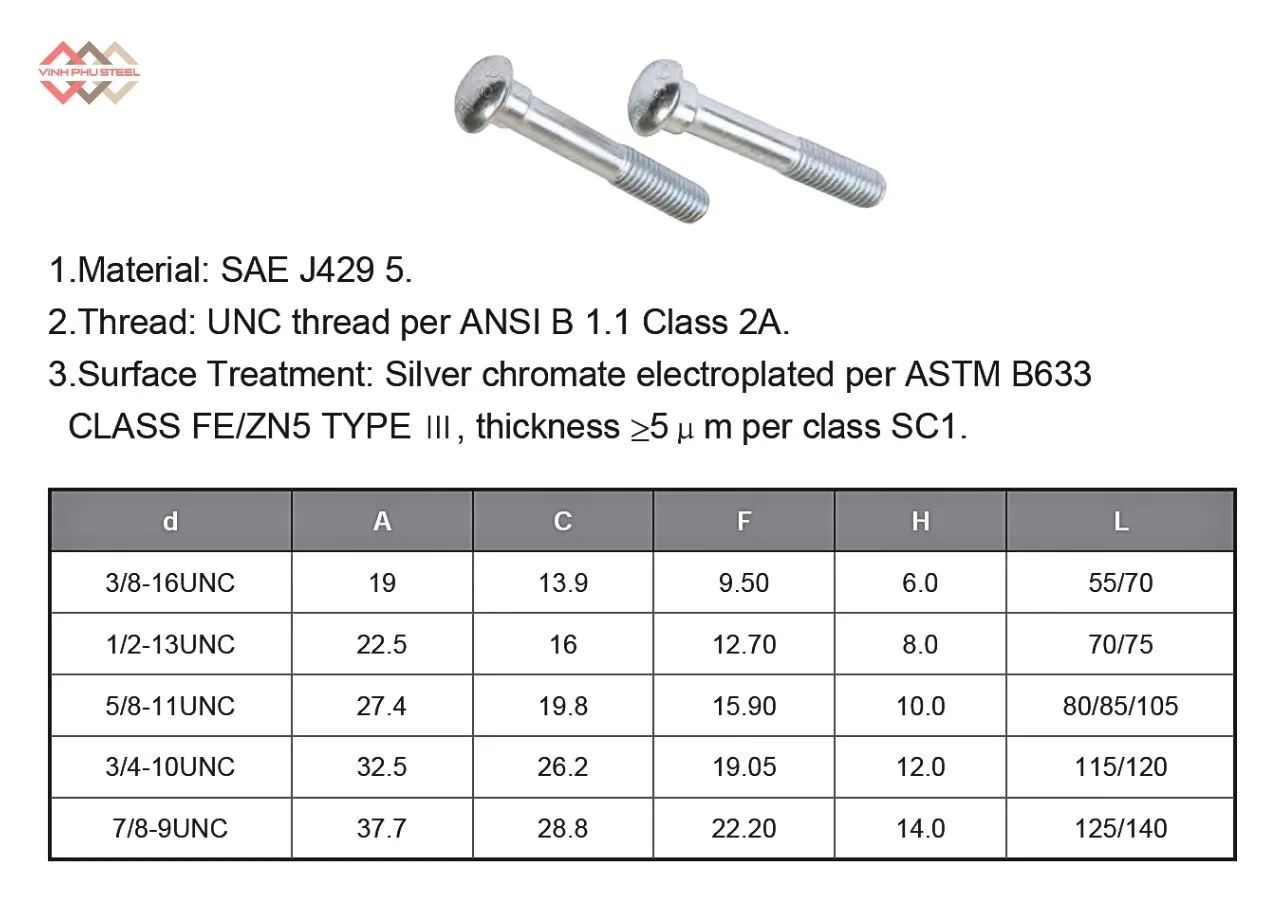

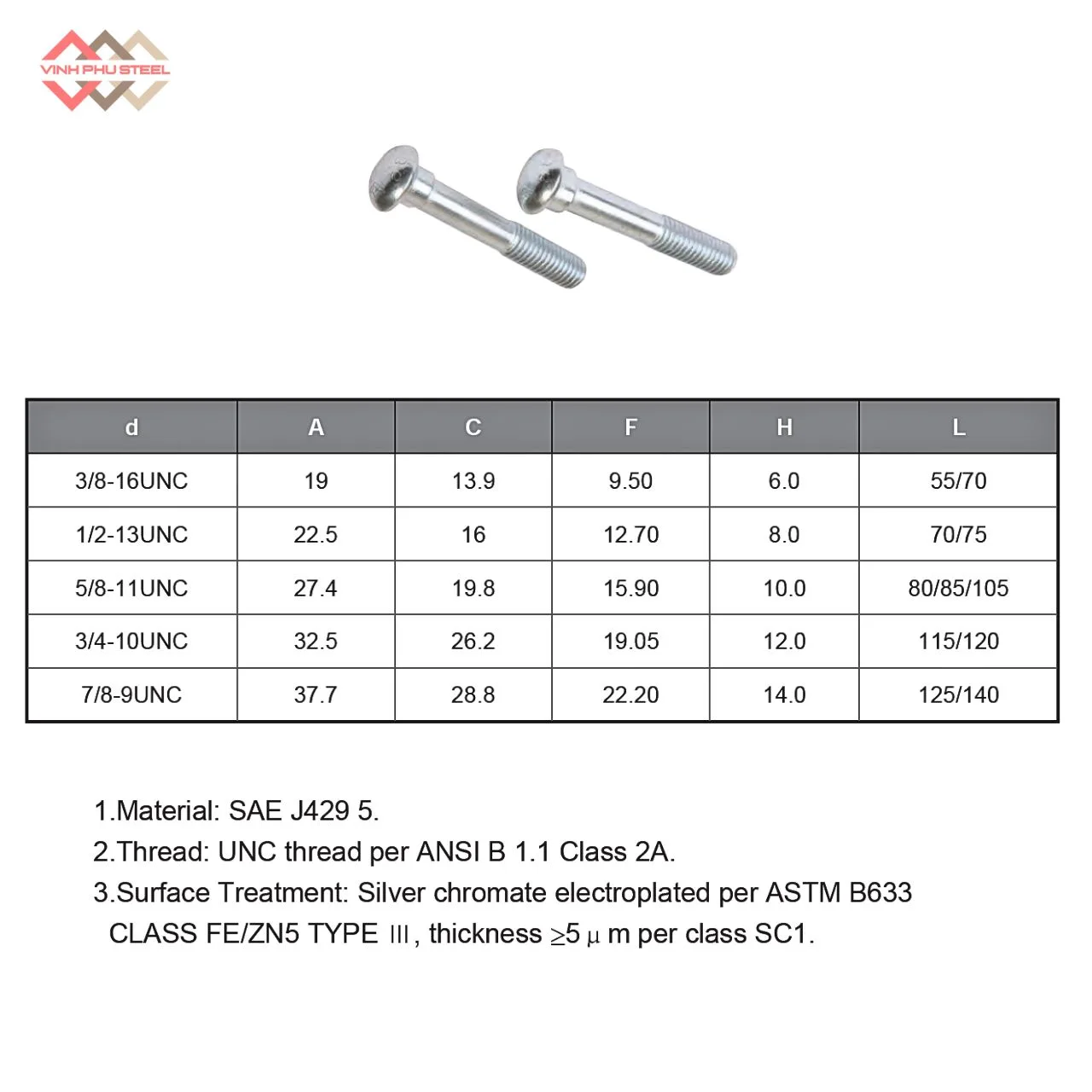

Thông Số Kỹ Thuật BuLong Cổ Bầu Dục Đường Ray MECH

Thông số chính của Bu lông cổ bầu đường ray MECH tiêu chuẩn ANSI gồm:

• Kích thước & cấu tao: nhiều kích cỡ ( xem hình dưới).
• Loại: Bulong cổ bầu dục – ANSI Oval Neck Track Bolt
• Vật liệu: Thép carbon.
• Ren: Tiêu chuẩn ANSI.
• Xử lý bề mặt: Mạ kẽm.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây (Trang 85)

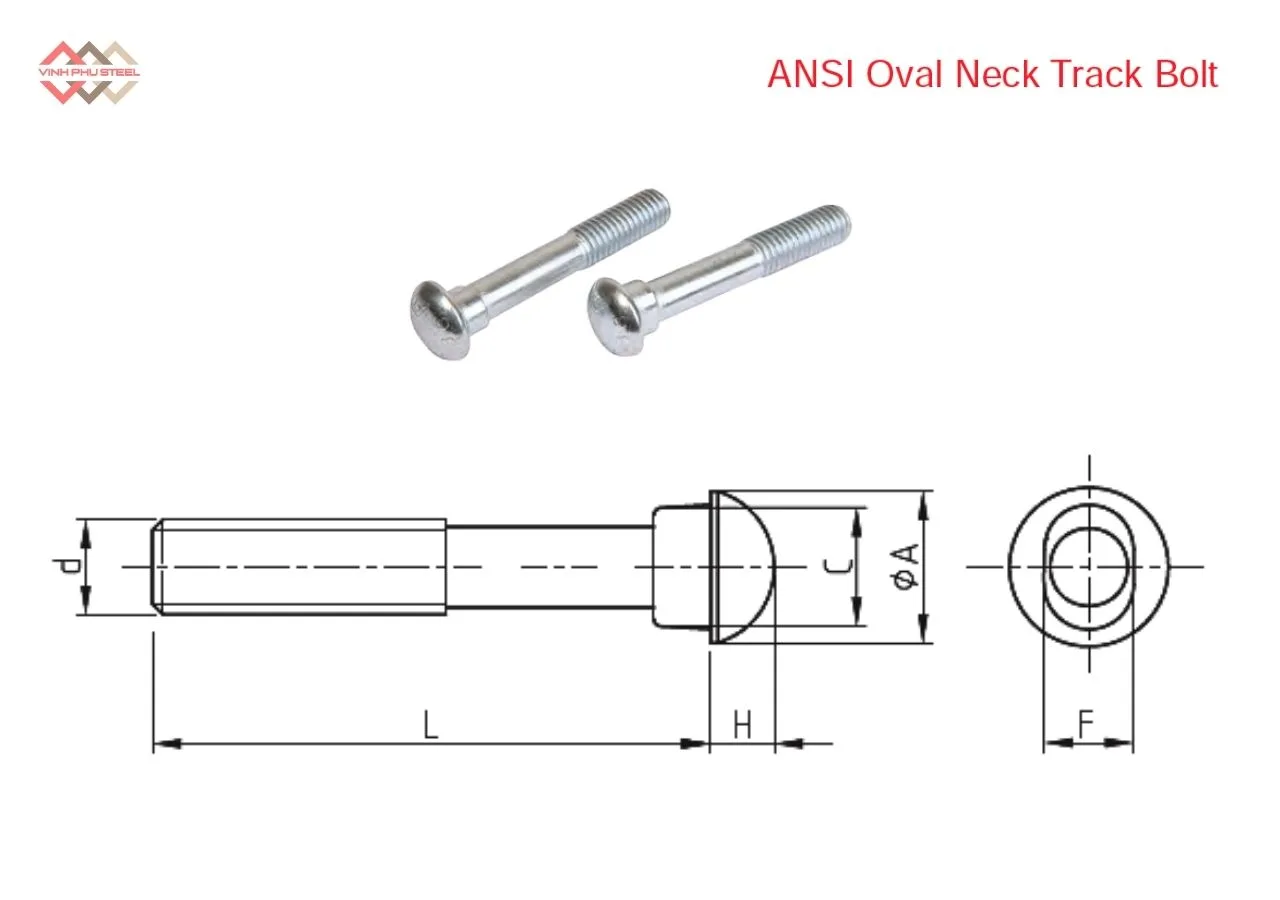

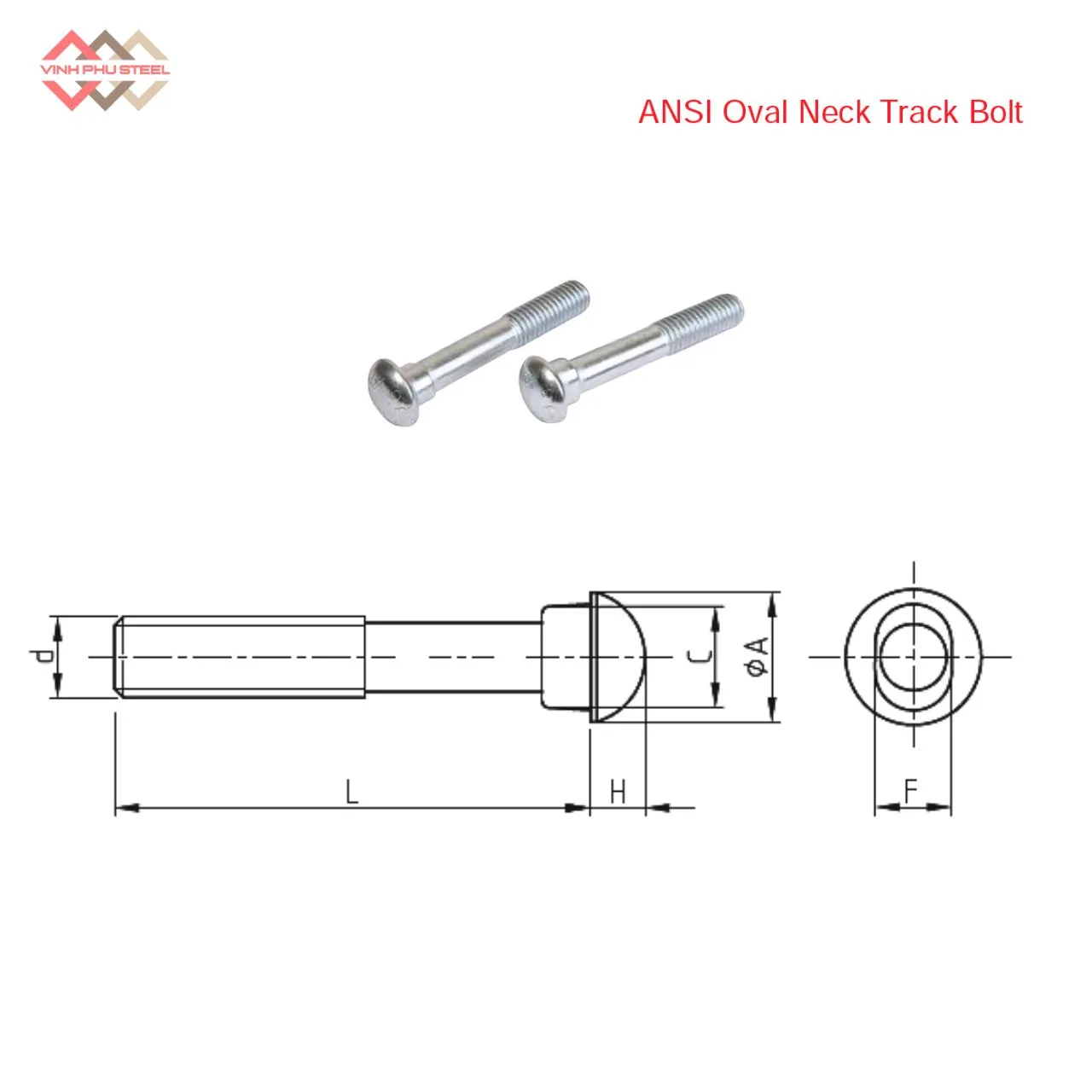

Cấu Tạo Bu Lông Cổ Bầu Đường Ray MECH – Tiêu Chuẩn ANSI

Bu lông cổ bầu đường ray tiêu chuẩn ANSI là chi tiết liên kết chuyên dụng, được thiết kế để cố định thanh ray thép với bản mã hoặc kết cấu nền đỡ một cách chắc chắn, ổn định.

1. Phần đầu bu lông (Bolt Head)

Phần đầu bu lông có dạng tròn phẳng hoặc đầu nấm (Mushroom Head), được gia công chắc chắn và có bề mặt tiếp xúc rộng. Thiết kế này giúp phân bổ lực siết đều, hạn chế biến dạng bề mặt ray khi chịu tải trọng hoặc rung động trong quá trình sử dụng.

2. Phần cổ bầu (Oval Neck)

Ngay dưới đầu bu lông là phần cổ bầu có tiết diện hình oval. Đây là đặc điểm quan trọng nhất giúp bu lông cổ bầu đường ray MECH có khả năng chống xoay hiệu quả khi siết đai ốc. Cổ oval ăn khớp chặt với lỗ oval trên thanh ray, giúp thao tác lắp đặt nhanh chóng và đảm bảo độ ổn định của mối ghép.

3. Thân bu lông (Shank)

Thân bu lông được gia công chính xác theo đường kính danh định, đảm bảo khả năng chịu lực kéo và lực cắt dọc trục. Vật liệu thân thường là thép carbon trung bình, có khả năng chịu tải tốt và hạn chế biến dạng khi làm việc trong điều kiện khắc nghiệt.

4. Phần ren (Thread)

Phần ren được tiện theo tiêu chuẩn UNC (Unified National Coarse) của hệ inch, đảm bảo độ khớp cao với đai ốc tiêu chuẩn ANSI. Ren có độ sâu và bước ren chuẩn, giúp siết chặt chắc chắn và dễ tháo lắp khi cần bảo trì hoặc thay thế.

5. Vật liệu và xử lý bề mặt

Bu lông được sản xuất từ thép carbon cấp bền J429 Grade 5, qua quá trình tôi và ram để đạt được độ bền kéo khoảng 830 MPa. Bề mặt có thể được mạ kẽm nhúng nóng, mạ điện kẽm hoặc phủ đen chống gỉ, giúp chống ăn mòn, tăng tuổi thọ và giữ ổn định cơ tính trong môi trường ngoài trời hoặc công nghiệp nặng.

Ưu Điểm Của Bu Lông Cổ Bầu Đường Ray MECH – ANSI

Bu lông cổ bầu đường ray tiêu chuẩn ANSI được ưa chuộng trong các hệ thống đường ray, băng tải và kết cấu cơ khí nặng nhờ thiết kế thông minh và khả năng chịu tải vượt trội. Dưới đây là những ưu điểm nổi bật giúp sản phẩm này được đánh giá cao trong ngành công nghiệp cơ khí và xây dựng.

1. Khả năng chống xoay hiệu quả

Thiết kế cổ bầu (oval neck) giúp bu lông cố định chắc chắn trong lỗ oval tương ứng trên thanh ray. Khi siết đai ốc, cổ bu lông ăn khớp chặt với bề mặt, ngăn bu lông xoay tròn, giúp thao tác nhanh chóng và đảm bảo lực siết chính xác.

2. Độ bền cơ học cao

Bu lông MECH được sản xuất từ thép carbon trung bình cấp bền J429 Grade 5, có độ bền kéo khoảng 830 MPa. Kết hợp cùng quá trình tôi và ram nhiệt luyện, sản phẩm có khả năng chịu lực kéo, lực cắt và rung động mạnh trong thời gian dài mà không bị biến dạng hoặc nứt gãy.

3. Đảm bảo độ ổn định của hệ thống đường ray

Nhờ cấu trúc đầu nấm và cổ bầu, bu lông giữ thanh ray ổn định, hạn chế xê dịch hoặc lỏng mối nối trong quá trình vận hành. Điều này đặc biệt quan trọng đối với các hệ thống đường sắt, băng tải và thiết bị có chuyển động liên tục.

4. Chống ăn mòn và thích nghi môi trường khắc nghiệt

Bề mặt bu lông được xử lý bằng mạ kẽm nhúng nóng, mạ điện kẽm hoặc phủ đen chống gỉ, giúp chống oxy hóa, ăn mòn và gỉ sét trong môi trường ẩm, nhiều bụi hoặc ngoài trời. Tuổi thọ sản phẩm được kéo dài, giảm chi phí bảo trì định kỳ.

5. Lắp đặt và bảo trì dễ dàng

Thiết kế tiêu chuẩn ANSI với ren hệ inch và kích thước đồng bộ giúp dễ dàng thay thế, tháo lắp trong quá trình bảo trì. Nhờ khả năng chống xoay, công nhân có thể thao tác chỉ với một đầu siết, tiết kiệm thời gian và công sức.

6. Tính tương thích cao

Bu lông cổ bầu đường ray MECH có thể kết hợp với đai ốc, vòng đệm và phụ kiện tiêu chuẩn ANSI, tương thích tốt với nhiều loại ray, bản mã và kết cấu cơ khí. Điều này giúp sản phẩm linh hoạt trong nhiều ứng dụng công nghiệp khác nhau.

Ứng Dụng Của Bu Lông Cổ Bầu Đường Ray MECH – ANSI

Bu lông cổ bầu đường ray – ANSI được sử dụng rộng rãi trong các lĩnh vực cơ khí, xây dựng và công nghiệp nhờ khả năng chịu tải lớn, chống xoay hiệu quả và độ bền cao trong môi trường làm việc khắc nghiệt. Dưới đây là những ứng dụng phổ biến nhất của loại bu lông này.

1. Hệ thống đường ray công nghiệp

Bu lông cổ bầu được dùng để liên kết và cố định thanh ray thép với bản mã hoặc nền bê tông trong hệ thống đường sắt, đường ray cầu trục, đường ray xe đẩy hàng, ray nhà xưởng. Thiết kế cổ oval giúp chống xoay, giữ cho liên kết ray luôn ổn định khi chịu rung động hoặc tải trọng lớn.

2. Hệ thống băng tải và cơ cấu dẫn hướng

Trong các nhà máy sản xuất, bu lông cổ bầu MECH được ứng dụng để lắp đặt khung ray của băng tải, ray trượt hoặc dẫn hướng chuyển động của thiết bị cơ khí. Sản phẩm giúp cố định các chi tiết chính xác, duy trì độ thẳng của ray và đảm bảo an toàn khi vận hành liên tục.

3. Cầu trục và thiết bị nâng hạ

Bu lông cổ bầu tiêu chuẩn ANSI thường được sử dụng trong kết cấu cầu trục, cổng trục và dầm ray di chuyển xe nâng. Với khả năng chịu tải trọng và lực va đập cao, bu lông giúp cố định ray trượt của bánh xe cầu trục vững chắc, giảm rủi ro xê dịch hoặc tuột ray.

4. Kết cấu thép và khung máy công nghiệp

Trong các công trình cơ khí và nhà xưởng, bu lông cổ bầu đường ray MECH được dùng để liên kết dầm thép, khung máy, khớp nối ray trượt hoặc giá đỡ thiết bị. Cấu tạo cổ bầu giúp thao tác nhanh, đặc biệt hữu ích khi lắp ráp trong không gian hẹp hoặc khu vực khó tiếp cận.

5. Hệ thống ray di chuyển kho bãi và xưởng sản xuất

Sản phẩm được ứng dụng trong hệ thống đường ray dẫn hướng xe chở hàng, xe đẩy pallet, bệ di chuyển container và các ray dẫn trong dây chuyền sản xuất tự động. Bu lông giúp đảm bảo ray luôn cố định chắc chắn, giảm rung động và tiếng ồn khi vận hành.

6. Ngành xây dựng hạ tầng và giao thông

Bu lông cổ bầu tiêu chuẩn ANSI còn được sử dụng trong các dự án xây dựng cầu đường, nhà ga, hệ thống vận chuyển và kho logistics, nơi yêu cầu liên kết bền vững, tuổi thọ cao và dễ dàng bảo trì.

Cách Sử Dụng Bu Lông Cổ Bầu Đường Ray MECH Tiêu Chuẩn

Để đảm bảo liên kết đường ray chắc chắn, an toàn và đạt tuổi thọ cao, việc lắp đặt bu lông cổ bầu đường ray tiêu chuẩn ANSI cần tuân thủ đúng kỹ thuật. Dưới đây là các bước hướng dẫn chi tiết từ khâu chuẩn bị đến kiểm tra hoàn thiện:

1. Chuẩn Bị Trước Khi Lắp Đặt

• Kiểm tra chủng loại và kích thước:
  Đảm bảo bu lông cổ bầu phù hợp với đường kính lỗ ray, bản mã hoặc tấm đế (thường theo tiêu chuẩn ANSI B18.5).
• Kiểm tra bề mặt tiếp xúc:
  Bề mặt ray và bản mã phải phẳng, sạch, không có gỉ sét hoặc dầu mỡ để đảm bảo độ bám.
• Chuẩn bị dụng cụ chuyên dụng:
  Sử dụng cờ lê lực, mỏ lết, thước căn, và đồng hồ đo mô-men siết, giúp kiểm soát chính xác lực siết theo quy định kỹ thuật.

2. Lắp Đặt Bu Lông Cổ Bầu

• Bước 1: Đặt bu lông đúng vị trí

Đưa phần cổ bầu (oval neck) của bu lông vào đúng rãnh lỗ trên bản ray. Thiết kế oval sẽ giúp chống xoay khi siết đai ốc, đảm bảo cố định chính xác.

• Bước 2: Lắp long đen và đai ốc

Đặt long đen phẳng hoặc vênh tùy yêu cầu, sau đó vặn đai ốc bằng tay để định vị trước khi siết chặt.

• Bước 3: Siết lực đúng mô-men

Dùng cờ lê lực siết chặt bu lông theo mô-men xoắn tiêu chuẩn ANSI/ASME B18.13, tùy theo cấp bền (ví dụ Grade 5 – theo ASTM J429) và đường kính ren.
Ví dụ: M16 Grade 5 → mô-men siết khuyến nghị khoảng 160–200 N·m.

3. Kiểm Tra Sau Khi Lắp Đặt

• Kiểm tra độ song song của ray: Dùng thước đo hoặc laser căn chỉnh để đảm bảo khoảng cách hai ray đồng đều.
• Kiểm tra độ chặt: Tất cả bu lông phải được siết đều, không lệch tâm hoặc cong ren.
• Đánh dấu kiểm tra: Sử dụng sơn đánh dấu (torque seal) để ghi nhận những vị trí đã được siết đạt tiêu chuẩn.

4. Bảo Dưỡng Định Kỳ

• Kiểm tra lại lực siết sau 24–48 giờ vận hành đầu tiên.
• Vệ sinh và bôi trơn định kỳ vùng ren, đai ốc bằng mỡ chống gỉ hoặc dầu bảo dưỡng chuyên dụng.
• Thay mới bu lông khi có dấu hiệu rỉ sét, mòn ren hoặc biến dạng cổ bầu.

Lưu Ý Quan Trọng

• Không sử dụng bu lông không rõ nguồn gốc hoặc sai tiêu chuẩn ANSI/J429.
• Không siết quá lực, dễ gây đứt ren hoặc biến dạng cổ bầu, làm mất khả năng chống xoay.
• Đảm bảo tất cả các bu lông cùng cấp bền, cùng vật liệu (thường là thép cacbon hoặc thép hợp kim mạ kẽm nhúng nóng).

Việc lắp đặt và bảo dưỡng đúng kỹ thuật không chỉ giúp bu lông cổ bầu đường ray MECH tiêu chuẩn ANSI hoạt động ổn định mà còn kéo dài tuổi thọ của hệ thống ray, hạn chế sự cố trượt ray hoặc lỏng liên kết trong quá trình vận hành.

Đơn Vị Cung Cấp Bu Lông Chính Hãng, Chất Lượng Cao

Thép Vinh Phú là nhà phân phối chuyên nghiệp các loại bu lông chính hãng, đáp ứng tiêu chuẩn quốc tế như ANSI, ASTM, DIN, ISO, JIS. Chúng tôi cam kết mang đến sản phẩm chất lượng cao, độ bền vượt trội và khả năng chịu tải tối ưu, phù hợp cho mọi ứng dụng trong xây dựng, cơ khí, cầu trục và kết cấu thép công nghiệp.

Các sản phẩm nổi bật tại Thép Vinh Phú gồm:

• Bu lông cổ bầu đường ray (Oval Neck Track Bolt) tiêu chuẩn ANSI/ASTM J429
• Bu lông lục giác, bu lông đầu tròn, bu lông neo móng, bu lông kết cấu thép
• Đai ốc, long đen và phụ kiện cơ khí đi kèm

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất

Hotline: 0933 710 789
