Bích Nối Rãnh Joeun Korea – Grooved to Flange Adapter

Mô tả

Trong các hệ thống đường ống công nghiệp, việc kết nối giữa ống grooved và các thiết bị sử dụng mặt bích là vô cùng quan trọng để đảm bảo tính kín, ổn định và an toàn. Bích Nối Rãnh Joeun Korea (Grooved to Flange Adapter) được thiết kế chuyên dụng, giúp chuyển đổi linh hoạt giữa hệ thống nối rãnh và hệ thống bích tiêu chuẩn, mang lại khả năng lắp đặt nhanh, vận hành bền bỉ và tương thích với nhiều loại đường ống và van công nghiệp.

Sản phẩm không chỉ tối ưu hóa quy trình thi công mà còn giảm rủi ro rò rỉ, đảm bảo hiệu suất cao cho hệ thống PCCC, HVAC, cấp thoát nước và các ứng dụng công nghiệp khác.

Bích Nối Rãnh Joeun Korea – Grooved to Flange Adapter

Bích Nối Rãnh là phụ kiện dùng để kết nối đầu ống grooved với mặt bích tiêu chuẩn. Sản phẩm có phần rãnh chuẩn để lắp trực tiếp với grooved coupling và phần bích tiêu chuẩn theo các tiêu chuẩn phổ biến như ANSI, JIS, DIN.

Nhờ thiết kế thông minh, bích nối rãnh giúp:

• Lắp đặt nhanh, tiết kiệm thời gian thi công
• Đảm bảo độ kín tuyệt đối, chống rò rỉ nước, hơi hoặc khí
• Dễ dàng tháo lắp khi bảo trì hoặc thay thế
• Tương thích với nhiều loại van, bơm và thiết bị công nghiệp

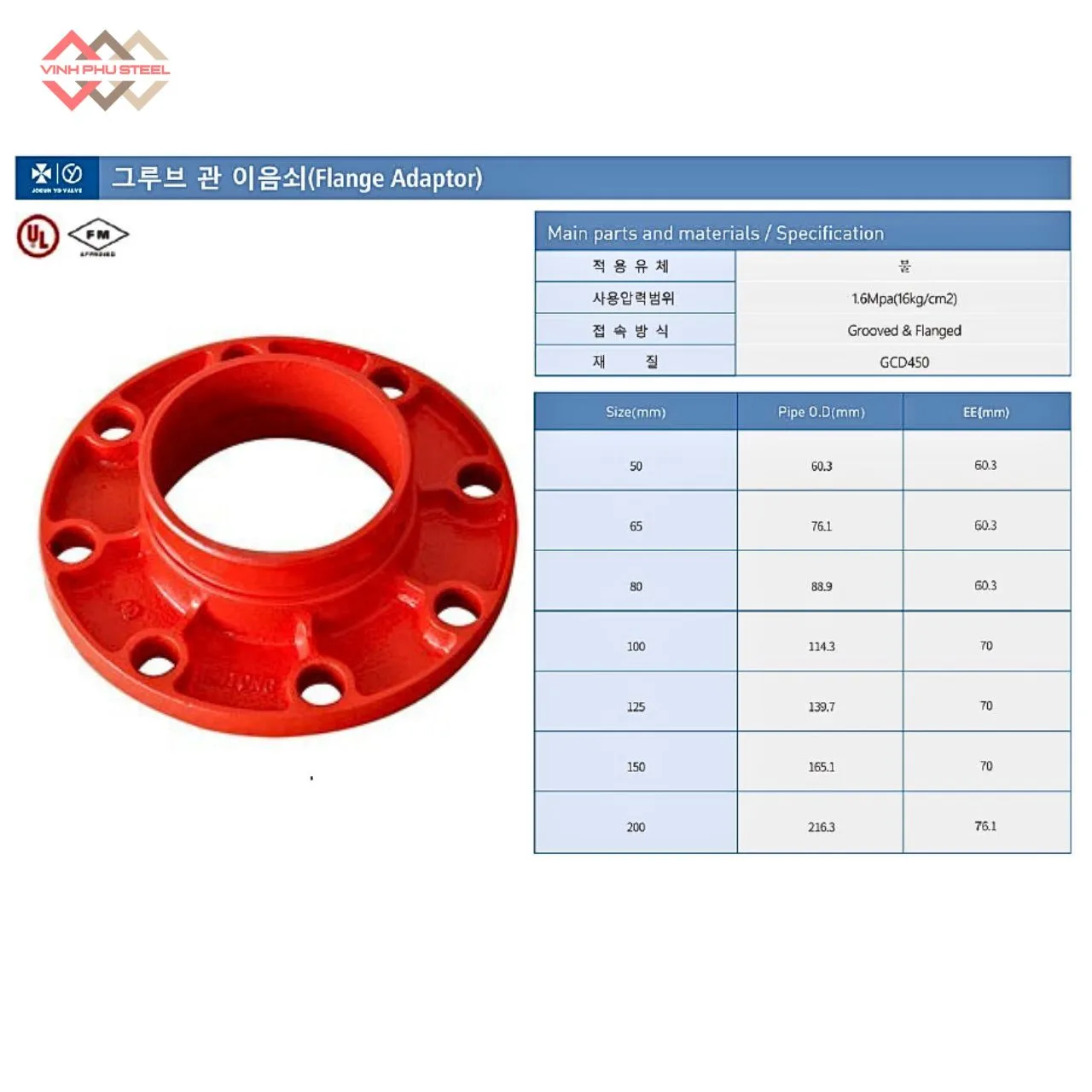

Thông Số Kỹ Thuật Bích Nối Rãnh Joeun Korea

Thông số chính của Bích Nối Rãnh Joeun Korea – Grooved to Flange Adapter:

• Tên sản phẩm: Mặt bích nối rãnh (Grooved Flange Adapter)
• Thương hiệu: Joeun Korea – Hàn Quốc
• Kích thước chính – nhánh rẽ (Outlet size): Từ DN50 đến DN200
• Vật liệu thân: Gang cầu (gang dẻo)
• Lớp phủ bề mặt: Sơn epoxy
• Kiểu kết nối nhánh: Rãnh (Grooved)
• Áp suất làm việc (Working pressure): 1.6 Mpa
• Ứng dụng: Hệ thống PCCC (sprinkler), HVAC, cấp thoát nước, hệ thống ống công nghiệp.
• Nhà phân phối: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 38).

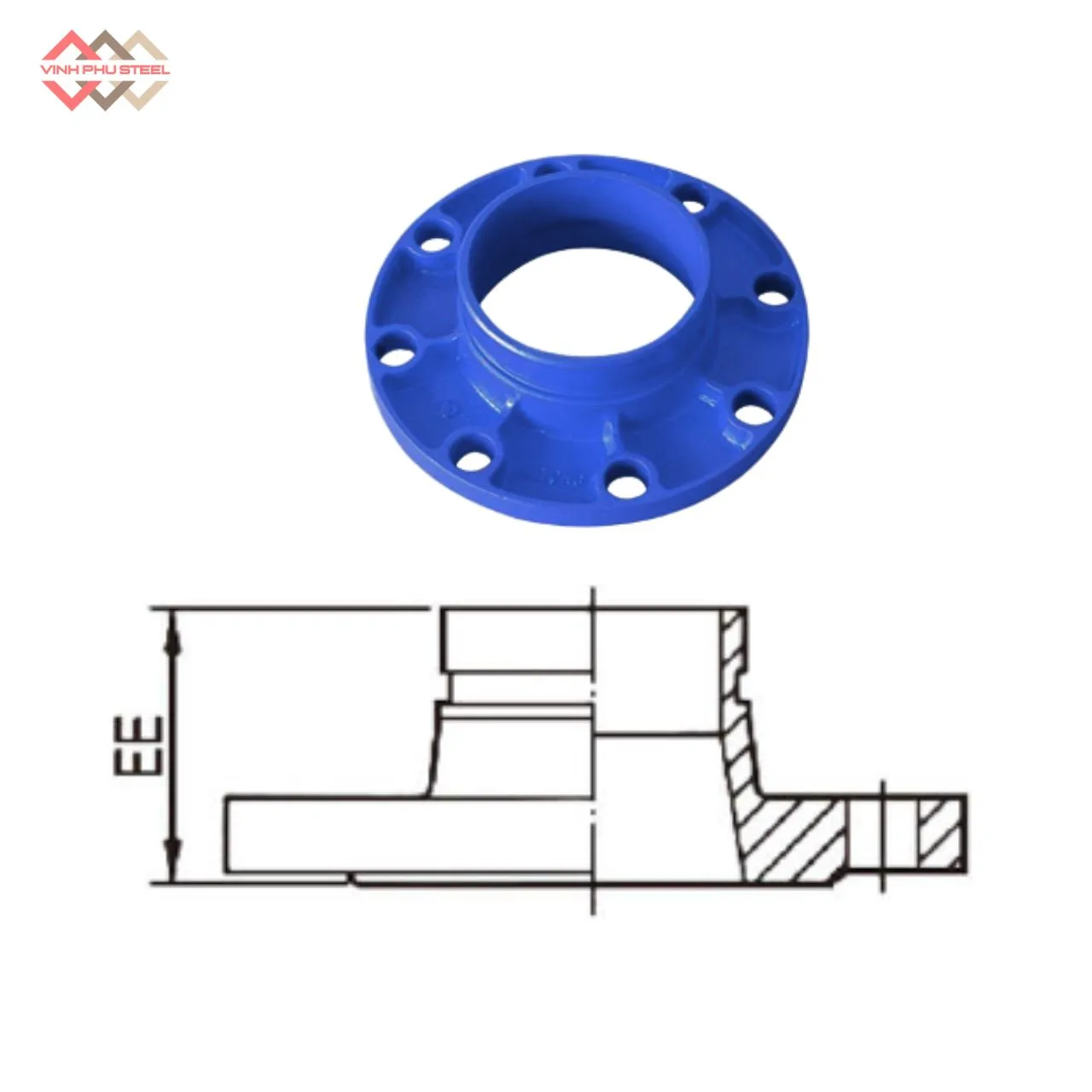

Cấu Tạo Bích Nối Rãnh Joeun Korea – Joeun Korea

Bích Nối Rãnh (Grooved to Flange Adapter) được thiết kế chuyên dụng để kết nối linh hoạt giữa hệ thống nối rãnh và mặt bích tiêu chuẩn, giúp lắp đặt nhanh, kín khít và đảm bảo vận hành ổn định trong mọi điều kiện công nghiệp.

1. Thân bích nối (Body)

• Chế tạo từ gang cầu (Ductile Iron – ASTM A536), mang lại độ bền cơ học cao, chịu áp lực tốt và chống nứt vỡ.
• Bề mặt sơn epoxy chống ăn mòn giúp bảo vệ sản phẩm khỏi gỉ sét, oxy hóa và tăng tuổi thọ trong môi trường ẩm, hóa chất nhẹ hoặc ngoài trời.

2. Phần rãnh tiêu chuẩn (Grooved End)

• Thiết kế theo tiêu chuẩn rãnh grooved, tương thích hoàn toàn với grooved coupling.
• Giúp quá trình lắp đặt nhanh chóng, tiết kiệm thời gian thi công và đảm bảo độ kín tuyệt đối.

3. Phần mặt bích tiêu chuẩn (Flange End)

• Tương thích với các tiêu chuẩn bích phổ biến như ANSI, JIS, DIN.
• Giúp kết nối dễ dàng với van, bơm hoặc các đoạn ống mặt bích khác.
• Lỗ bulong khoan chuẩn, đảm bảo siết bulong đồng đều, ổn định và kín khít.

4. Gioăng cao su (Gasket – nếu cần)

• Sử dụng trong một số hệ thống để tăng khả năng kín.
• Vật liệu phổ biến: EPDM (nước, HVAC), NBR (dầu, khí nén).

Ưu Điểm Nổi Bật Của Bích Nối Rãnh Joeun Korea

Bích Nối Rãnh không chỉ là phụ kiện kết nối thông thường mà còn là giải pháp tối ưu giúp hệ thống đường ống hoạt động an toàn, ổn định và tiết kiệm chi phí. Dưới đây là những ưu điểm nổi bật khiến sản phẩm được nhiều kỹ sư và nhà thầu tin dùng:

1. Kết nối linh hoạt – lắp đặt nhanh chóng, tiết kiệm thời gian

• Chuyển đổi dễ dàng từ hệ thống nối rãnh (grooved) sang mặt bích tiêu chuẩn mà không cần hàn hoặc ren.
• Thiết kế rãnh chính xác giúp coupling ôm khít, giảm thiểu sai số trong lắp đặt.
• Thời gian thi công nhanh hơn 50% so với các phương pháp truyền thống, giảm chi phí nhân công và thiết bị.

2. Vật liệu bền bỉ – chịu áp lực cao, vận hành ổn định

• Thân bích làm từ gang cầu (Ductile Iron – ASTM A536) với độ bền cơ học vượt trội, chịu áp lực lớn và không nứt vỡ khi vận hành liên tục.
• Bề mặt sơn epoxy chống ăn mòn bảo vệ sản phẩm khỏi gỉ sét, oxy hóa và mài mòn trong môi trường ẩm ướt, hóa chất nhẹ hoặc ngoài trời.
• Độ bền cao giúp giảm thiểu chi phí bảo trì và thay thế trong quá trình sử dụng dài hạn.

3. Độ kín tuyệt đối – ngăn rò rỉ, bảo vệ hệ thống

• Phần rãnh và coupling được gia công chuẩn xác, kết hợp với gioăng EPDM/NBR giúp nắp bích kín hoàn toàn.
• Ngăn rò rỉ nước, hơi hoặc khí trong các hệ thống PCCC, HVAC, cấp thoát nước và khí nén.
• Hệ thống vận hành an toàn, hạn chế hư hỏng thiết bị và giảm nguy cơ sự cố.

4. Tương thích rộng – kết nối dễ dàng với nhiều thiết bị

• Phần bích tiêu chuẩn ANSI, JIS, DIN giúp kết nối linh hoạt với van, bơm, thiết bị đo áp suất hoặc các đoạn ống khác.
• Hỗ trợ nhiều kích thước đường ống từ DN25 – DN600, đáp ứng các dự án dân dụng, công nghiệp và nhà xưởng.

5. Thiết kế thông minh – dễ bảo trì, tháo lắp nhanh

• Coupling dễ tháo lắp, thuận tiện khi bảo trì hoặc thay thế gioăng.
• Thiết kế rãnh chính xác giúp hạn chế lỗi lắp đặt, đảm bảo hệ thống luôn vận hành ổn định.

Ứng Dụng Của Bích Nối Rãnh Joeun Korea

Bích Nối Rãnh được ứng dụng rộng rãi nhờ khả năng kết nối linh hoạt, vật liệu bền bỉ và độ kín tuyệt đối. Dưới đây là các lĩnh vực và hệ thống phổ biến:

1. Hệ thống PCCC – Fire Fighting

• Kết nối đầu ống grooved với van bích, bơm chữa cháy, các trạm sprinkler.
• Giúp duy trì áp lực nước ổn định, chống rò rỉ khi vận hành ở áp suất cao.
• Phù hợp với tòa nhà cao tầng, trung tâm thương mại, khu công nghiệp.

2. Hệ thống HVAC – Điều hòa thông gió

• Dùng trong đường ống lạnh, chiller, hệ thống thông gió trung tâm.
• Đảm bảo tránh thất thoát môi chất, tăng hiệu quả vận hành thiết bị.
• Giúp giảm thời gian lắp đặt và chi phí thi công so với hệ thống bích truyền thống.

3. Hệ thống cấp thoát nước và xử lý nước thải

• Đường ống cấp nước sạch, thoát nước mưa và nước thải.
• Kết nối linh hoạt với các van, bơm và thiết bị xử lý nước.
• Vật liệu gang cầu và lớp sơn epoxy giúp chống ăn mòn, hạn chế rỉ sét trong môi trường nước thải hoặc ẩm ướt.

4. Hệ thống hơi, khí nén và khí công nghiệp

• Dùng trong nhà máy, xưởng sản xuất, trạm nén khí, hệ thống hơi nóng.
• Đảm bảo ngăn rò rỉ khí hoặc hơi ở áp suất cao, vận hành ổn định và an toàn.
• Giúp tăng tuổi thọ thiết bị, giảm rủi ro hư hỏng và chi phí bảo trì.

5. Công trình dân dụng, nhà máy, xưởng sản xuất

• Hệ thống kỹ thuật tòa nhà, trung tâm logistics, kho bãi.
• Nhà máy công nghiệp nặng, dây chuyền sản xuất cần hệ thống ống đa vật liệu.
• Giúp tăng hiệu quả vận hành, giảm thời gian thi công và chi phí bảo trì dài hạn.

Hướng Dẫn Lắp Đặt Bích Nối Rãnh Joeun Korea

Việc lắp đặt Bích Nối Rãnh (Grooved to Flange Adapter) đúng quy trình không chỉ giúp hệ thống vận hành an toàn, kín khít mà còn tăng tuổi thọ và giảm chi phí bảo trì. Dưới đây là các bước lắp đặt chi tiết:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra kích thước bích nối và đường ống để đảm bảo tương thích (DN50 – DN200).
• Vệ sinh bề mặt rãnh của ống và mặt bích, đảm bảo không bị gỉ, móp méo hay bụi bẩn.
• Chuẩn bị coupling grooved, gioăng cao su (EPDM/NBR) và bulong đạt tiêu chuẩn.
• Ngắt áp lực và xả hết môi chất trong đường ống trước khi thi công.

2. Lắp gioăng vào coupling

• Đặt gioăng cao su vào đúng vị trí bên trong coupling.
• Đảm bảo gioăng không xoắn, không biến dạng, nằm chính giữa để tạo độ kín tuyệt đối.

3. Đặt bích nối rãnh vào đầu ống

• Đưa Bích Nối Rãnh Joeun Korea vào vị trí đầu ống cần kết nối.
• Phần rãnh phải khớp hoàn toàn với coupling để đảm bảo kín và ổn định.

4. Gắn coupling lên bích nối và ống

• Đặt thân coupling ôm trọn phần rãnh của bích nối và ống.
• Kiểm tra độ khít của hai bề mặt trước khi siết bulong.

5. Siết bulong đúng lực tiêu chuẩn

• Siết bulong đều hai bên theo lực khuyến cáo của nhà sản xuất.
• Không siết quá mạnh để tránh biến dạng gioăng và hỏng bích.
• Kiểm tra độ khít và vị trí coupling sau khi siết xong.

6. Kiểm tra sau lắp đặt

• Thử áp lực hoặc chạy thử hệ thống để kiểm tra rò rỉ.
• Nếu phát hiện rò rỉ, tháo coupling, điều chỉnh gioăng và siết lại bulong.
• Bảo trì định kỳ để đảm bảo hệ thống luôn vận hành ổn định và bền bỉ.

Vấn Đề Thường Gặp Khi Sử Dụng & Biện Pháp Khắc Phục

Trong quá trình vận hành hệ thống đường ống công nghiệp, một số sự cố có thể xảy ra nếu lắp đặt hoặc bảo trì không đúng quy trình. Việc nắm rõ các vấn đề phổ biến và cách xử lý giúp đảm bảo hệ thống vận hành an toàn, ổn định và bền bỉ.

1. Rò rỉ nước, hơi hoặc khí tại bích nối

Nguyên nhân:

• Gioăng cao su lắp sai vị trí hoặc bị xoắn.
• Bulong siết không đều hoặc không đủ lực.
• Bề mặt rãnh của ống hoặc bích bị cong, móp hoặc bẩn.

Biện pháp khắc phục:

• Tháo coupling, kiểm tra và lắp lại gioăng đúng vị trí.
• Siết bulong đều hai bên theo lực tiêu chuẩn.
• Vệ sinh bề mặt rãnh; thay mới nếu bị cong hoặc hư hỏng.

2. Gioăng cao su bị hư hỏng hoặc lão hóa

Nguyên nhân:

• Sử dụng loại gioăng không phù hợp với môi trường (EPDM cho nước, NBR cho dầu/khí).
• Nhiệt độ quá cao hoặc hóa chất ăn mòn mạnh.
• Bảo trì không định kỳ.

Biện pháp khắc phục:

• Thay gioăng mới đúng loại theo môi trường sử dụng.
• Kiểm tra và bảo trì định kỳ để phát hiện sớm dấu hiệu lão hóa.

3. Bulong bị lỏng sau thời gian vận hành

Nguyên nhân:

• Rung động từ bơm, đường ống hoặc máy móc.
• Bulong chất lượng kém hoặc siết lực không chuẩn.

Biện pháp khắc phục:

• Kiểm tra và siết lại bulong định kỳ theo khuyến cáo.
• Sử dụng bulong đạt tiêu chuẩn chất lượng.
• Đảm bảo lắp đặt đúng quy trình ban đầu.

4. Bích nối bị ăn mòn hoặc gỉ sét nhanh

Nguyên nhân:

• Môi trường ẩm, hóa chất nhẹ, hoặc gần biển.
• Sản phẩm không được bảo vệ bằng lớp phủ chống ăn mòn.

Biện pháp khắc phục:

• Chọn sản phẩm có lớp sơn epoxy chống ăn mòn.
• Vệ sinh và bảo trì định kỳ để hạn chế rỉ sét.
• Thay thế nếu ăn mòn quá nghiêm trọng.

5. Bích nối không khớp hoàn toàn với rãnh ống

Nguyên nhân:

• Kích thước bích nối không đúng với đường ống.
• Rãnh ống bị móp, cong hoặc gia công sai tiêu chuẩn.

Biện pháp khắc phục:

• Kiểm tra kích thước DN và tiêu chuẩn rãnh trước khi lắp.
• Thay đoạn ống bị cong hoặc sửa rãnh theo tiêu chuẩn.

Bích Nối Rãnh Joeun Korea Chính Hãng, Giá Tốt

Thép Vinh Phú tự hào là đơn vị uy tín chuyên phân phối Bích Nối Rãnh (Grooved to Flange Adapter) chính hãng, đảm bảo chất lượng cao, độ bền vượt trội và giá thành cạnh tranh. Sản phẩm của chúng tôi phù hợp với nhiều hệ thống công nghiệp như PCCC, HVAC, cấp thoát nước, xử lý nước thải, hơi và khí nén.

Với đa dạng kích thước từ DN25 – DN600 và chất liệu gang cầu sơn epoxy, bích nối rãnh của Thép Vinh Phú mang lại:

• Độ kín tuyệt đối, ngăn rò rỉ chất lỏng và khí
• Lắp đặt nhanh chóng, tiết kiệm thời gian thi công
• Tương thích với nhiều loại van, bơm và thiết bị công nghiệp

Thép Vinh Phú cam kết:

• Hàng chính hãng 100%, đầy đủ CO, CQ
• Giá cả cạnh tranh, phù hợp mọi dự án
• Giao hàng nhanh chóng toàn quốc
• Tư vấn kỹ thuật chuyên nghiệp, hỗ trợ lựa chọn sản phẩm phù hợp

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo giá mới & tốt nhất
