Bầu Giảm Lệch Tâm Nối Rãnh WTP – Eccentric Grooved Reducer

Mô tả



Trong các hệ thống đường ống PCCC, HVAC hay cấp thoát nước, việc lựa chọn đúng loại phụ kiện kết nối là yếu tố quyết định đến hiệu quả vận hành và độ bền của toàn bộ công trình. Bên cạnh co, tê hay cút nối rãnh, bầu giảm lệch tâm nối rãnh WTP (côn thu lệch tâm rãnh) cũng là phụ kiện quan trọng, giúp chuyển đổi kích thước ống một cách an toàn, đồng thời hạn chế tình trạng đọng nước hoặc bẫy khí trong đường ống.

Chính vì thế, bài viết này được thực hiện nhằm giới thiệu chi tiết về cấu tạo, nguyên lý và ưu điểm của bầu giảm lệch tâm WTP để bạn có thêm cơ sở lựa chọn đúng sản phẩm cho công trình của mình.

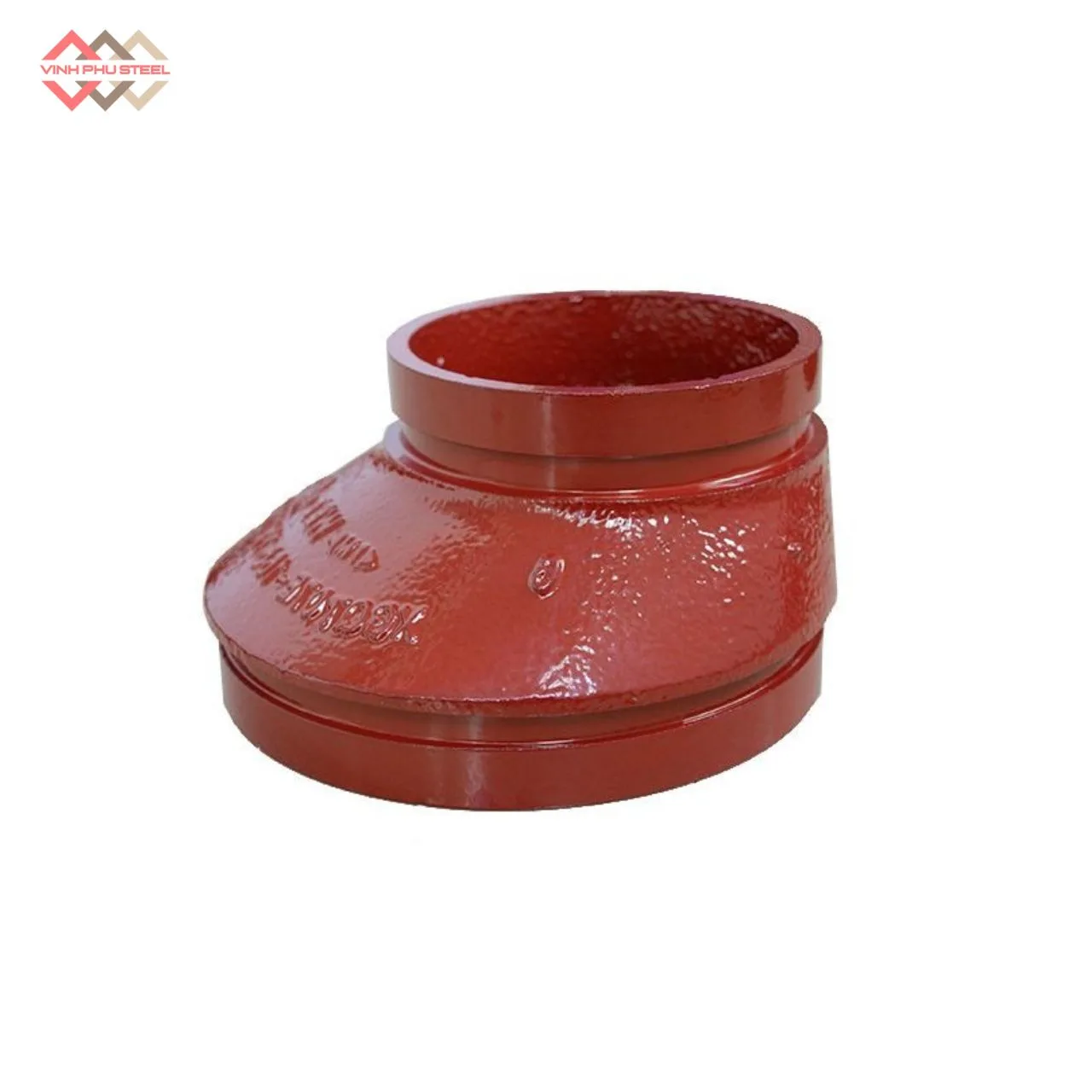

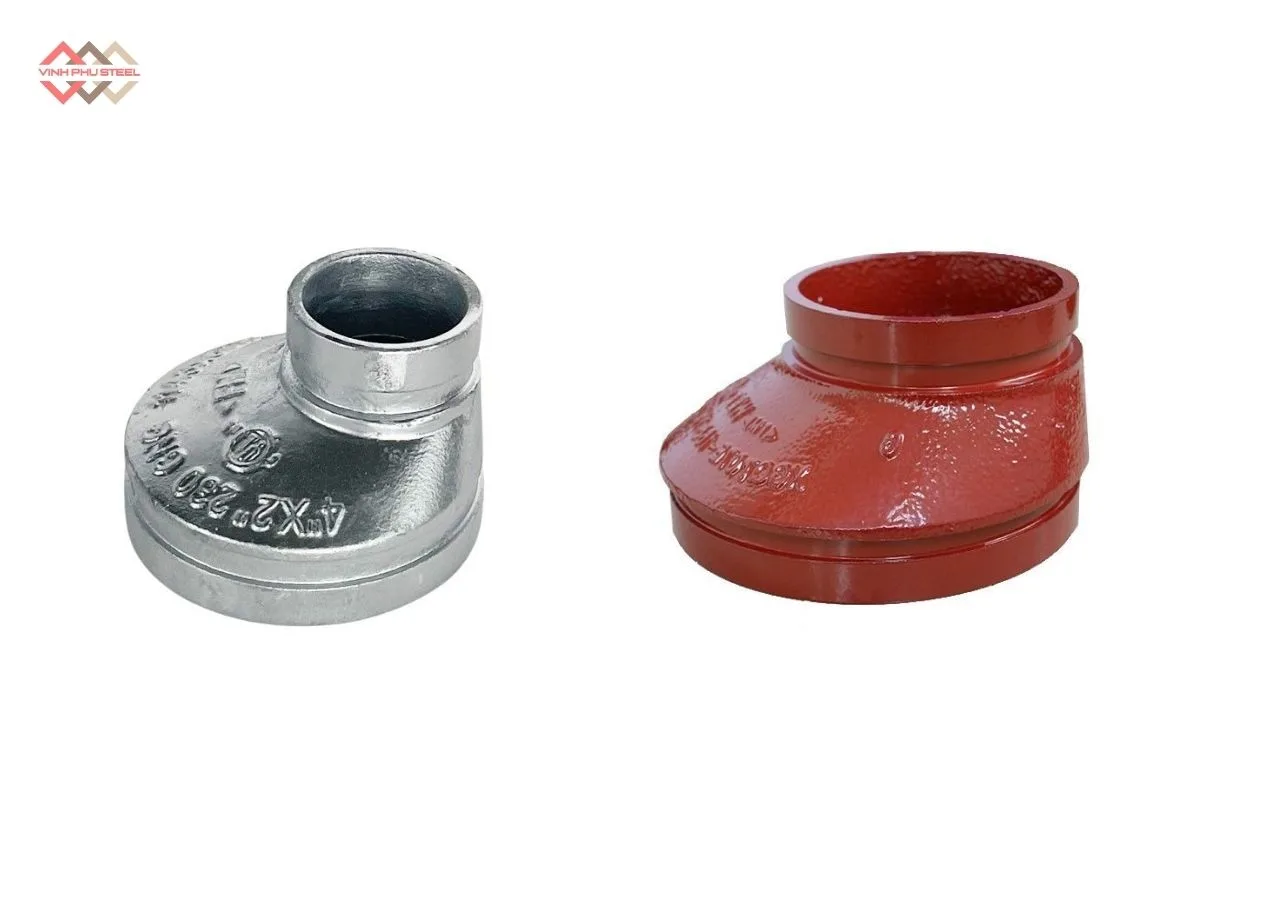

Bầu giảm lệch tâm nối rãnh WTP – Eccentric Grooved Reducer

Bầu giảm lệch tâm nối rãnh WTP là phụ kiện đường ống được thiết kế chuyên dụng để kết nối hai đường ống có đường kính khác nhau theo dạng lệch tâm. Sản phẩm có cấu tạo chắc chắn, bề mặt gia công chính xác với rãnh tiêu chuẩn, dễ dàng kết nối bằng khớp nối rãnh mà không cần hàn hay ren.

Điểm nổi bật của côn thu lệch tâm rãnh là khả năng giữ cho đáy ống hoặc đỉnh ống luôn thẳng hàng, nhờ đó hạn chế tối đa hiện tượng đọng nước, bẫy khí – vốn là nguyên nhân gây hư hại, ăn mòn và giảm tuổi thọ đường ống.

Sản phẩm được ứng dụng rộng rãi trong các hệ thống:

• PCCC (phòng cháy chữa cháy)
• HVAC (hệ thống điều hòa thông gió)
• Cấp thoát nước, xử lý nước thải
• Đường ống công nghiệp và hạ tầng kỹ thuật

Với thiết kế hiện đại, độ bền cao, dễ thi công và bảo trì, côn giảm lệch tâm nối rãnh là lựa chọn tối ưu cho các công trình cần sự an toàn và hiệu quả lâu dài.

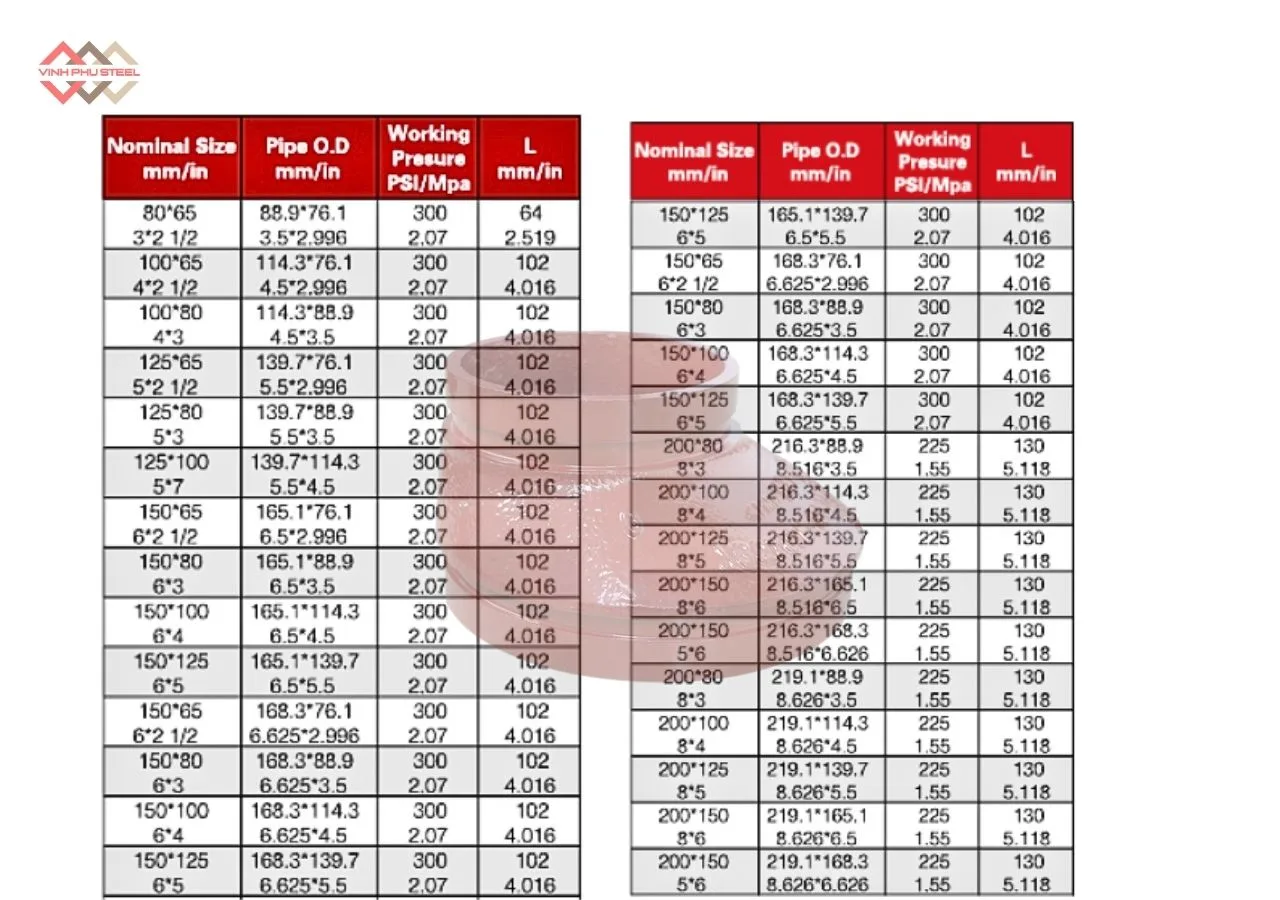

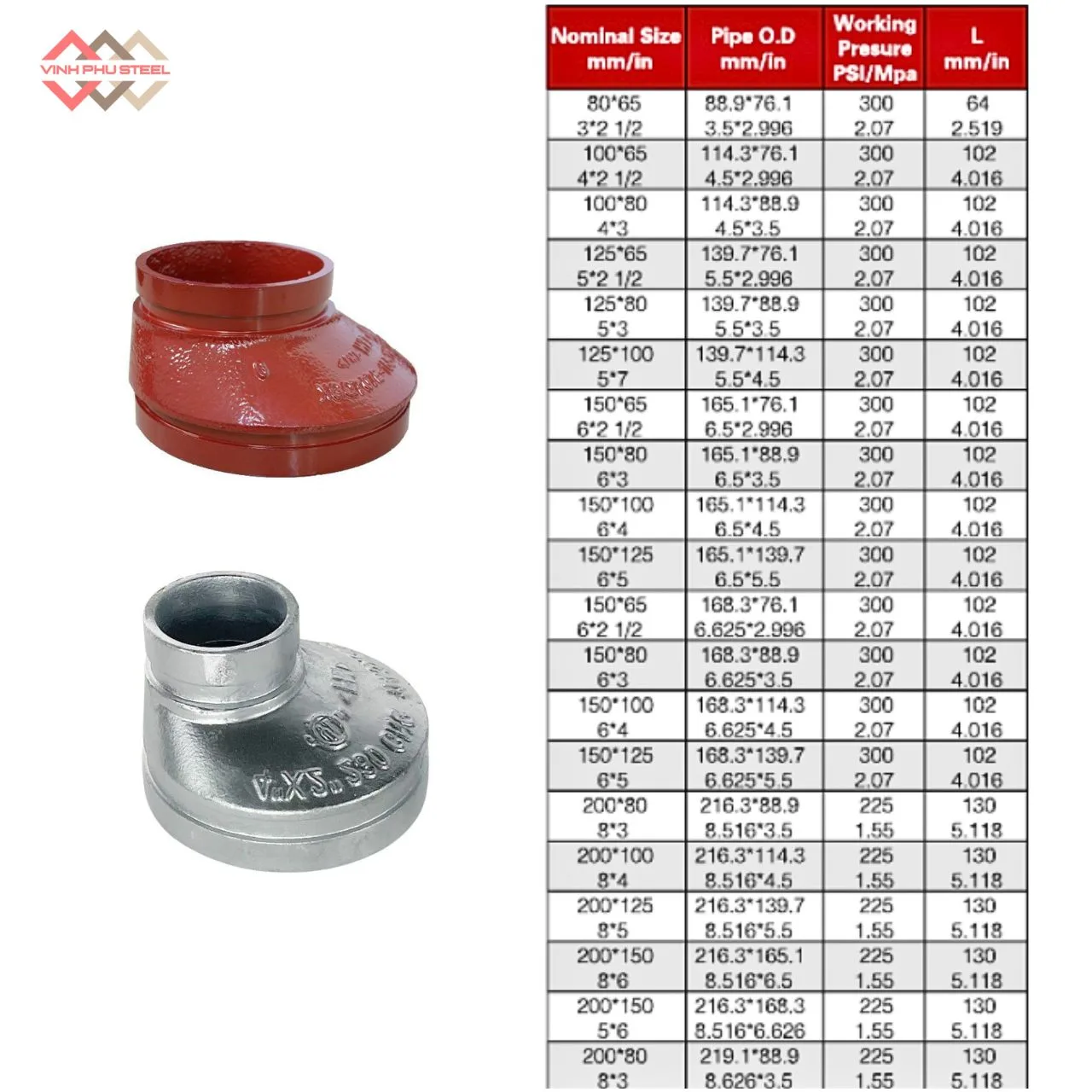

Thông số kỹ thuật của bầu giảm lệch tâm rãnh WPT

• Thương hiệu: WPT – Trung Quốc
• Sản phẩm: Bầu giảm, côn thu lệch tâm đầu nối rãnh
• Vật liệu: Gang cầu ( Gang dẻo chuyên dụng).
• Lớp phủ bề mặt: Sơn epoxy cao cấp
• Kích cỡ: Từ DN(80-65) đến DN(200-150)
• Áp lực làm việc: 1.55 – 2.07 Mpa (15.5 – 20.7 bar)
• Tiêu chuẩn kết nối: Rãnh (grooved) theo tiêu chuẩn quốc tế
• Ứng dụng: PCCC, HVAC, cấp thoát nước, hệ thống đường ống công nghiệp

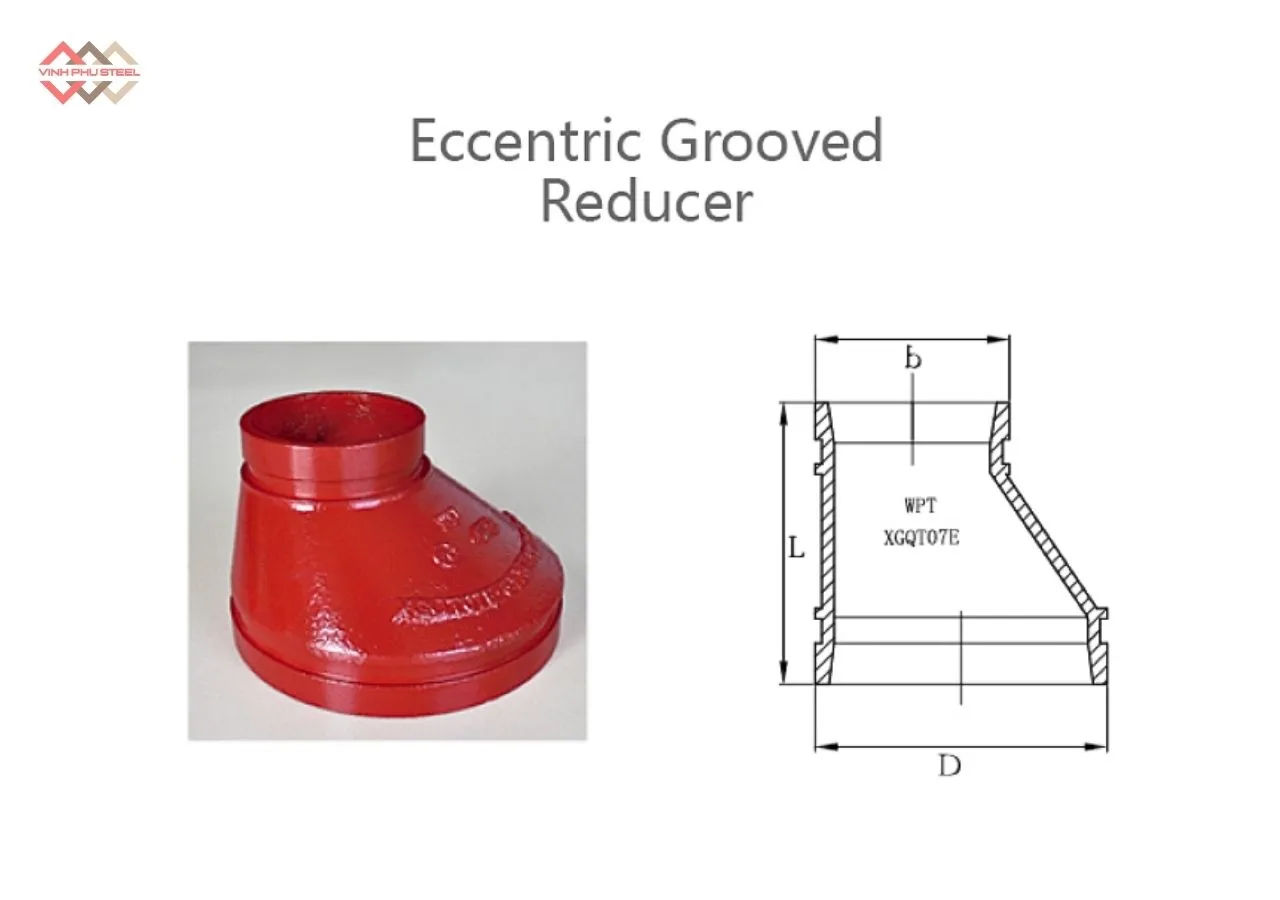

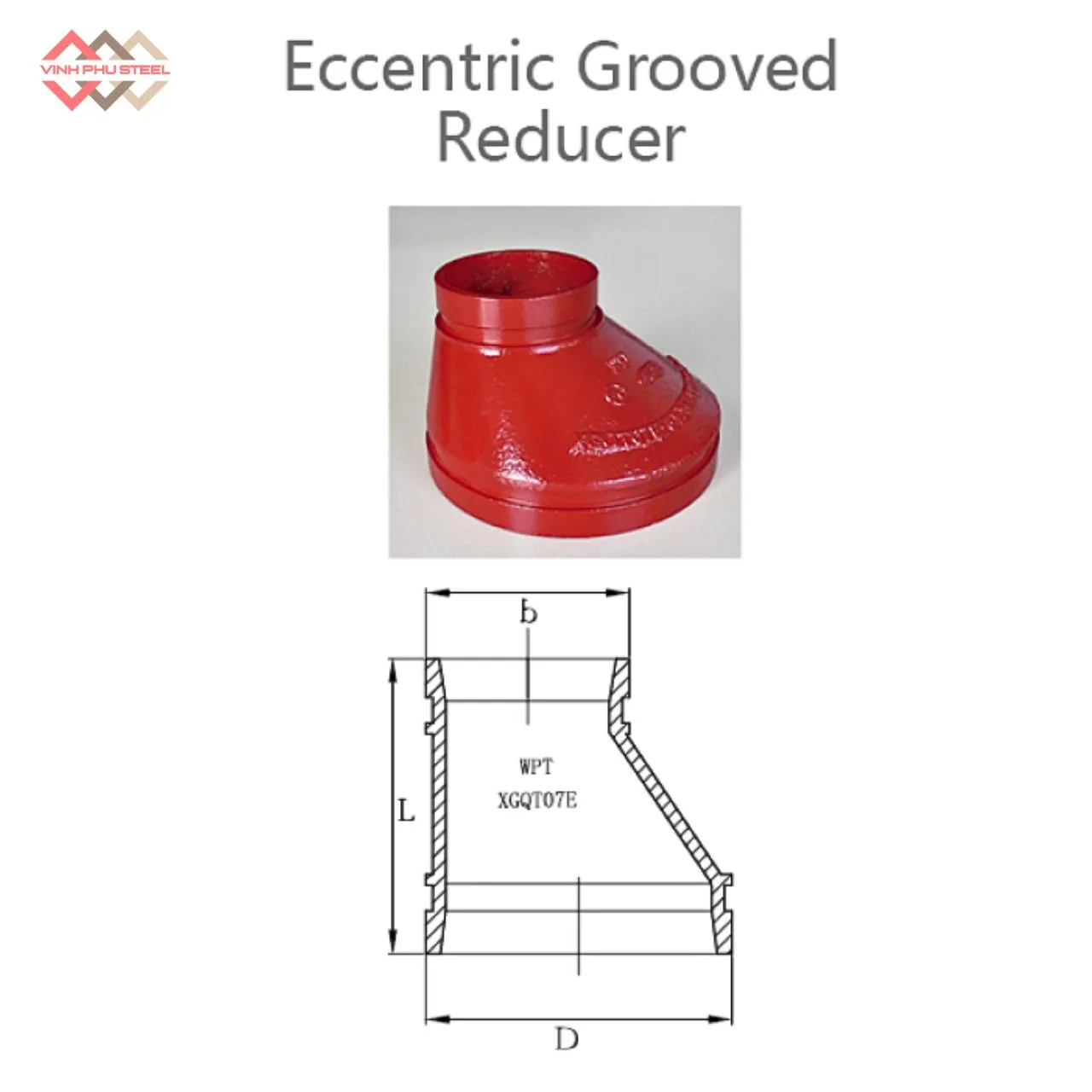

Cấu tạo của Bầu giảm lệch tâm nối rãnh WPT

Côn thu lệch tâm nối rãnh WPT được cấu tạo bao gồm các phần như sau:

1. Thân bầu giảm:
   • Dạng côn lệch tâm, một đầu lớn – một đầu nhỏ.
   • Giúp giữ đáy ống hoặc đỉnh ống thẳng hàng, hạn chế bẫy khí hoặc đọng nước.
2. Đầu nối rãnh:
   • Hai đầu gia công theo tiêu chuẩn grooved (có rãnh).
   • Dùng khớp nối rãnh để liên kết, không cần hàn hoặc ren.
3. Vật liệu:
   • Gang cầu (ductile iron).
   • Có khả năng chịu áp lực, môi trường và nhiệt tốt.
4. Lớp phủ:
   • Sơn epoxy màu đỏ/đen chống gỉ, chống ăn mòn.
   • Bảo vệ sản phẩm trong môi trường ẩm hoặc tiếp xúc hóa chất nhẹ.
5. Kích thước đa dạng:
   • Nhiều size từ DN80 – DN200 (đầu chính).
   • Phù hợp cho hệ thống PCCC, HVAC, cấp thoát nước và công nghiệp.

Cách đấu nối bầu giảm lệch tâm nối rãnh WTP

Đấu nối côn thu lệch tâm nối rãnh WTP khá đơn giản nhờ sử dụng cơ chế khớp nối rãnh (grooved coupling) thay cho hàn hoặc ren truyền thống. Quy trình cơ bản gồm các bước sau:

1. Chuẩn bị vật tư và dụng cụ
   • Bầu giảm lệch tâm nối rãnh WTP với kích thước phù hợp.
   • Ống thép tiêu chuẩn (ống đen, ống mạ kẽm, ống PCCC…).
   • Khớp nối rãnh (grooved coupling) và gioăng cao su.
   • Dụng cụ siết bulong, thước đo, ke góc.
2. Kiểm tra đầu ống và bầu giảm
   • Đảm bảo hai đầu ống và đầu rãnh của bầu giảm được gia công chuẩn xác, không bị móp méo hoặc han gỉ.
   • Làm sạch bề mặt để gioăng cao su có thể ôm khít.
3. Lắp gioăng cao su
   • Đặt gioăng cao su vào vị trí rãnh của ống và đầu bầu giảm.
   • Đảm bảo gioăng ôm đều toàn bộ chu vi, không bị xoắn hoặc lệch.
4. Lắp khớp nối rãnh (grooved coupling)
   • Đặt hai nửa khớp nối ôm sát bên ngoài rãnh.
   • Đưa bulong xuyên qua lỗ, siết nhẹ để cố định vị trí.
5. Căn chỉnh lệch tâm
   • Đảm bảo đáy ống hoặc đỉnh ống thẳng hàng đúng thiết kế.
   • Đây là yếu tố quan trọng để tránh hiện tượng tụ khí hoặc đọng nước trong hệ thống.
6. Siết chặt bulong
   • Dùng dụng cụ siết bulong theo lực tiêu chuẩn.
   • Siết đều tay theo từng nấc để khớp nối ôm kín gioăng, đảm bảo kín khít và an toàn áp lực.
7. Kiểm tra áp lực và độ kín
   • Sau khi hoàn thiện đấu nối, tiến hành thử áp lực để đảm bảo không rò rỉ.
   • Kiểm tra lại toàn bộ bulong và vị trí khớp nối trước khi đưa vào sử dụng.

Những vấn đề thường gặp và cách khắc phục

Vấn đề thường gặp khi lắp đặt cũng như sử dụng côn thu lệch nối rãnh, và những biện pháp sửa chữa:

1. Rò rỉ tại vị trí khớp nối

   • Nguyên nhân:
     • Gioăng cao su lắp không đúng vị trí hoặc bị xoắn.
     • Khớp nối rãnh siết chưa đủ lực hoặc bulong không đều.
   • Biện pháp khắc phục:
     • Kiểm tra và vệ sinh kỹ bề mặt rãnh trước khi lắp.
     • Đặt gioăng đúng vị trí, siết bulong theo lực tiêu chuẩn.
     • Dùng khớp nối rãnh (grooved coupling) chính hãng đi kèm với bầu giảm nối rãnh.

2. Đọng nước hoặc bẫy khí trong hệ thống

   • Nguyên nhân:
     • Bầu giảm đồng tâm thường gây bẫy khí, còn bầu giảm lệch tâm rãnh nếu lắp sai hướng (ngược chiều lệch tâm) cũng có thể gặp tình trạng này.
   • Biện pháp khắc phục:
     • Khi lắp đặt eccentric grooved reducer, phải căn chỉnh đúng hướng (đáy ống hoặc đỉnh ống thẳng hàng theo thiết kế).
     • Thường xuyên xả khí và vệ sinh hệ thống.

3. Ăn mòn, gỉ sét bề mặt

   • Nguyên nhân:
     • Sản phẩm làm việc trong môi trường ẩm ướt, tiếp xúc hóa chất hoặc không được bảo trì định kỳ.
   • Biện pháp khắc phục:
     • Sử dụng bầu giảm lệch tâm nối rãnh WTP có phủ sơn epoxy chống gỉ.
     • Với môi trường hóa chất đặc biệt, nên chọn loại phụ kiện nối rãnh bằng thép không gỉ (stainless steel grooved fittings).
     • Định kỳ sơn phủ bảo dưỡng hoặc thay thế phụ kiện bị ăn mòn.

4. Sai lệch kích thước khi lắp đặt

   • Nguyên nhân:
     • Chọn sai size bầu giảm hoặc ống không cùng tiêu chuẩn.
   • Biện pháp khắc phục:
     • Đo chính xác kích thước đường kính ống trước khi chọn côn thu lệch tâm rãnh.
     • Sử dụng phụ kiện đúng tiêu chuẩn ( DN65, DN100, DN150, DN200,).

5. Khó khăn trong quá trình bảo trì

   • Nguyên nhân:
     • Không tuân thủ quy trình tháo lắp, dẫn đến hư gioăng hoặc biến dạng khớp nối.
   • Biện pháp khắc phục:
     • Khi tháo bầu giảm rãnh, cần xả áp lực hệ thống trước.
     • Dùng đúng dụng cụ siết/nới bulong, thay gioăng nếu phát hiện dấu hiệu lão hóa.

Đặc điểm nổi bật của bầu giảm lệch tâm nối rãnh WPT

Bầu giảm lệch tâm nối rãnh (hay còn gọi côn thu lệch tâm nối rãnh) là một trong những phụ kiện đường ống quan trọng, giúp kết nối hai đoạn ống có kích thước khác nhau theo dạng lệch tâm. Sản phẩm được ưa chuộng nhờ nhiều đặc điểm nổi bật:

1. Thiết kế lệch tâm tối ưu

   • Giữ cho đáy ống hoặc đỉnh ống luôn thẳng hàng, nhờ đó tránh tình trạng đọng nước hoặc bẫy khí.
   • Đặc điểm này giúp hệ thống ống vận hành ổn định, an toàn và giảm nguy cơ ăn mòn.

2. Kết nối bằng rãnh nhanh chóng

   • Đầu nối rãnh (grooved ends) được gia công chính xác theo tiêu chuẩn quốc tế.
   • Khi sử dụng với khớp nối rãnh (grooved coupling), việc lắp đặt trở nên nhanh, gọn, không cần hàn hoặc ren.
   • Giúp tiết kiệm thời gian, chi phí thi công và dễ dàng bảo trì, thay thế.

3. Độ bền và khả năng chịu lực cao

   • Sản xuất từ gang cầu (ductile iron).
   • Có khả năng chịu áp lực, chịu nhiệt tốt, đáp ứng yêu cầu trong các hệ thống công nghiệp nặng và PCCC.

4. Chống ăn mòn vượt trội

   • Bề mặt phủ sơn epoxy màu đỏ hoặc đen chống gỉ, tăng tuổi thọ sản phẩm.
   • Đảm bảo độ bền trong môi trường ẩm ướt, hóa chất nhẹ hoặc ngoài trời.

5. Đa dạng kích thước

   • Cung cấp nhiều size từ DN80 – DN200, dễ dàng kết hợp với nhiều loại ống thép đen, ống mạ kẽm, ống PCCC, ống HVAC.

6. Ứng dụng rộng rãi

   • Hệ thống PCCC (phòng cháy chữa cháy): đảm bảo lưu lượng nước ổn định, hạn chế rủi ro tắc nghẽn.
   • HVAC (hệ thống điều hòa, thông gió): giúp cân bằng dòng khí, đảm bảo hiệu quả vận hành.
   • Cấp thoát nước, xử lý nước thải: duy trì lưu thông chất lỏng trơn tru, tránh tồn đọng.
   • Đường ống công nghiệp, dầu khí, năng lượng: tăng độ an toàn và tuổi thọ đường ống.

Ứng dụng thực tế của bầu giảm lệch tâm nối rãnh WTP

Bầu giảm lệch tâm nối rãnh WTP (côn thu lệch tâm rãnh) là một trong những phụ kiện nối rãnh quan trọng trong hệ thống đường ống công nghiệp và dân dụng. Với thiết kế lệch tâm, sản phẩm giúp giữ cho đáy ống hoặc đỉnh ống thẳng hàng, tránh tình trạng đọng nước hay bẫy khí. Nhờ đó, eccentric grooved reducer được ứng dụng rộng rãi trong nhiều lĩnh vực:

1. Hệ thống PCCC (Phòng cháy chữa cháy)

   • Côn thu lệch tâm rãnh giúp chuyển đổi đường kính ống chữa cháy một cách an toàn.
   • Đảm bảo dòng nước đi đến đầu phun sprinkler luôn mạnh, ổn định.
   • Đây là phụ kiện không thể thiếu trong thi công hệ thống ống PCCC tại tòa nhà, nhà xưởng và trung tâm thương mại.

2. Hệ thống HVAC (Điều hòa thông gió, làm mát công nghiệp)

   • Trong hệ thống chiller hoặc đường ống nước lạnh, côn thu lệch tâm rãnh giúp ngăn hiện tượng tụ khí và đọng nước.
   • Bảo vệ bơm, máy lạnh công nghiệp, đồng thời duy trì hiệu suất của toàn bộ hệ thống.

3. Cấp thoát nước và xử lý nước thải

   • Bầu giảm nối rãnh hỗ trợ thay đổi kích thước ống trong các tuyến cấp nước đô thị hoặc nhà máy.
   • Nhờ kết nối nhanh bằng grooved coupling, quá trình lắp đặt dễ dàng và tiết kiệm thời gian.
   • Dòng chảy ổn định, hạn chế lắng cặn và rò rỉ.

4. Công nghiệp nặng, năng lượng và dầu khí

   • Trong các nhà máy điện, hóa chất, luyện kim, bầu giảm lệch tâm nối rãnh WTP được ưa chuộng nhờ khả năng chịu áp lực cao và chống ăn mòn.
   • Thuận tiện cho việc bảo trì và thay thế nhanh chóng, giảm chi phí vận hành dài hạn.

5. Hạ tầng kỹ thuật và công trình dân dụng

   • Ứng dụng trong hệ thống ống cấp nước, ống thoát nước, ống PCCC tại khu công nghiệp, chung cư, cao ốc.
   • Phụ kiện Eccentric grooved reducer giúp thi công nhanh chóng, đảm bảo tính bền vững và độ an toàn cho toàn bộ công trình.

Gang cầu là gì (gang dẻo)?

Gang cầu (Ductile Cast Iron hay Nodular Cast Iron) hay còn gọi là gang dẻo, là một loại gang được biến tính từ gang xám bằng cách thêm các nguyên tố như Magie (Mg), Cerium (Ce) hoặc hỗn hợp đất hiếm vào quá trình luyện kim.

Sự có mặt của các nguyên tố này làm than chì trong gang kết tinh dạng cầu (nodular) thay vì dạng tấm (flake) như ở gang xám. Chính sự thay đổi hình thái than chì này đã mang lại cho gang cầu tính chất cơ học gần giống thép, trong khi vẫn giữ được ưu điểm dễ đúc của gang.

Gang cầu thường được sử dụng để chế tạo ống nước, phụ kiện nối rãnh, bầu giảm (côn thu), van công nghiệp, trục cơ khí, bánh răng và nhiều chi tiết chịu tải trọng cao.

Thành phần hóa học của gang cầu, gang dẻo

Thành phần hóa học tiêu chuẩn (dao động tùy theo mác và ứng dụng):

• Carbon (C): 3,2 – 4,0 %, tạo tính đúc tốt và hình thành than chì cầu.
• Silic (Si): 2,0 – 3,5 %, tăng độ bền và chống oxy hóa.
• Mangan (Mn): ≤ 0,6 %, kiểm soát độ cứng.
• Lưu huỳnh (S): ≤ 0,02 %, phải giảm tối đa vì ảnh hưởng xấu đến khả năng tạo cầu.
• Phốt pho (P): ≤ 0,1 %, hạn chế để tránh giòn.
• Magie (Mg): 0,03 – 0,05 %, nguyên tố chính giúp biến than chì thành dạng cầu.
• Các nguyên tố hợp kim khác (Ni, Cu, Mo, Cr, Ce…): được bổ sung để cải thiện độ bền, chống mài mòn, chịu nhiệt.

Đặc điểm nổi bật của gang cầu, gang dẻo

1. Cơ tính vượt trội
   • Độ bền kéo: 370 – 900 MPa (gần tương đương thép carbon).
   • Độ giãn dài: 2 – 18% (tùy mác).
   • Khả năng chịu va đập và chịu tải trọng động cao hơn gang xám nhiều lần.
2. Độ dẻo và độ dai tốt
   • Than chì dạng cầu giảm ứng suất tập trung, giúp gang cầu ít nứt gãy.
   • Có thể gia công cơ khí (tiện, phay, khoan, doa…) dễ dàng.
3. Khả năng chống ăn mòn và mài mòn tốt
   • Khi phủ thêm lớp epoxy hoặc kẽm, gang cầu sử dụng bền trong môi trường nước, hơi, dầu và nhiều loại hóa chất.
4. Tính đúc cao
   • Chảy loãng tốt, ít co ngót, có thể đúc được chi tiết phức tạp, kích thước lớn. Đây là yếu tố quan trọng để lựa chọn cho những sản phẩm đúc.
5. Giá thành hợp lý
   • Rẻ hơn thép nhưng vẫn đảm bảo cơ tính gần tương đương, giúp giảm chi phí sản xuất phụ kiện đường ống và thiết bị công nghiệp.

Thép Vinh Phú – Nhà phân phối côn thu, bầu giảm WPT chính hãng

Thép Vinh Phú tự hào là đơn vị phân phối chính hãng côn thu, bầu giảm WPT tại Việt Nam. Chúng tôi cam kết cung cấp đầy đủ các dòng sản phẩm: côn thu lệch tâm rãnh, côn thu đồng tâm rãnh (eccentric & concentric grooved reducer), bầu giảm nối rãnh gang cầu cùng nhiều loại phụ kiện nối rãnh WPT khác.

Với lợi thế là nhà nhập khẩu và phân phối trực tiếp, Thép Vinh Phú đảm bảo:

• Sản phẩm chính hãng WPT – đầy đủ chứng chỉ chất lượng (CO, CQ).
• Giá thành cạnh tranh – tối ưu cho nhà thầu và đơn vị thi công.
• Kho hàng số lượng lớn, sẵn sàng đáp ứng nhanh tiến độ công trình.
• Tư vấn kỹ thuật miễn phí, hỗ trợ chọn đúng loại côn thu, bầu giảm rãnh phù hợp hệ thống PCCC, HVAC, cấp thoát nước và công nghiệp.

Giá Bầu giảm lệch tâm nối rãnh WPT tùy và thời điểm thị trường và số lượng mua. Để được tư vấn chính xác giá cho từng kích cỡ, và số lượng bạn cần. Hãy liên hệ cho chúng tôi qua:

Hotline: 0933 710 789

Ngoài ra, có thể tải Catalogue Grooved WPT để biết thêm thông tin sản phẩm và các phụ kiện nối rãnh WPT.
